(共18张PPT)

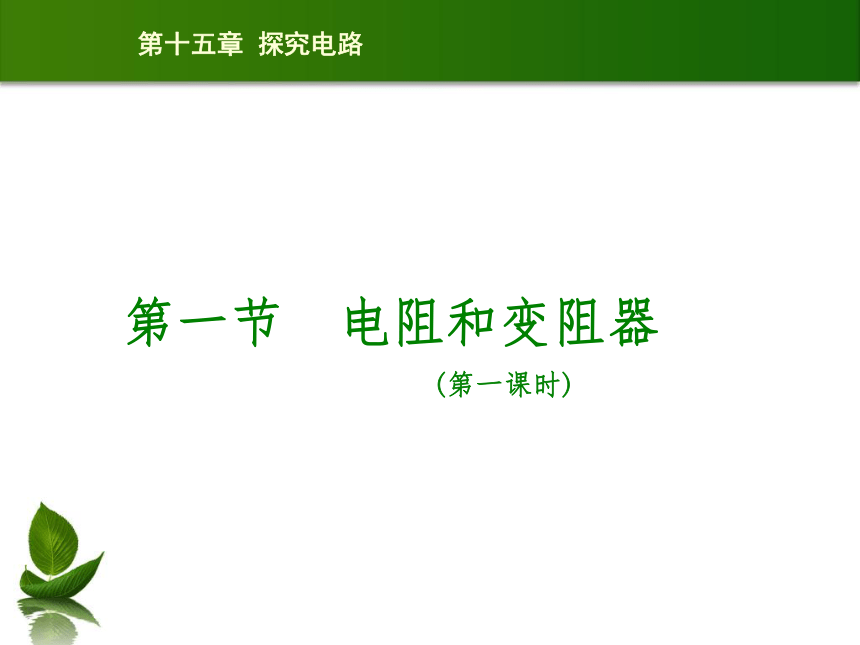

第一节 电阻和变阻器
第十五章 探究电路
(第一课时)
问 题 导 学
第十五章 探究电路
第十五章 探究电路

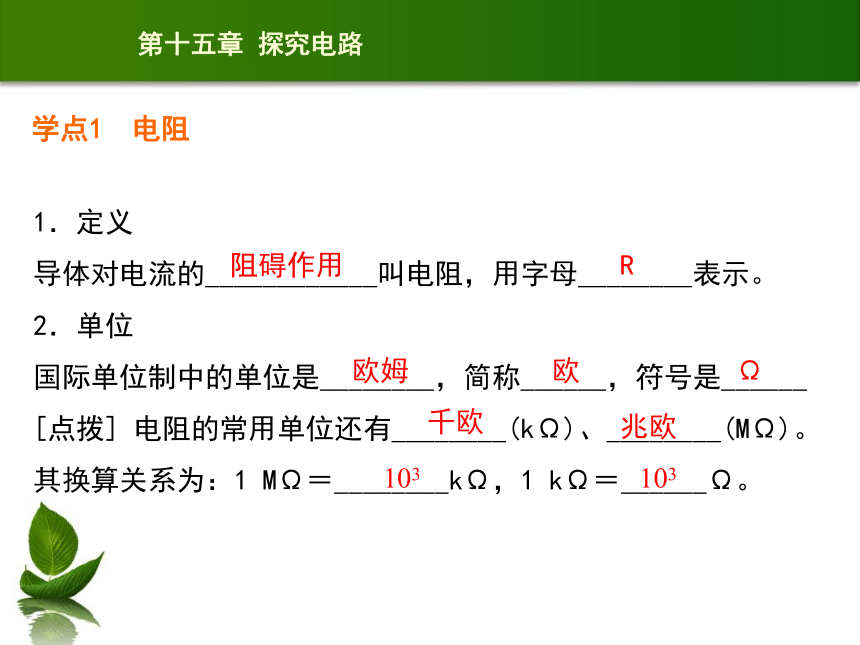

学点1 电阻
1.定义
导体对电流的____________叫电阻,用字母________表示。
2.单位
国际单位制中的单位是________,简称______,符号是______
[点拨] 电阻的常用单位还有________(kΩ)、________(MΩ)。其换算关系为:1 MΩ=________kΩ,1 kΩ=______Ω。
阻碍作用
R
欧姆

Ω
千欧
兆欧
103
103

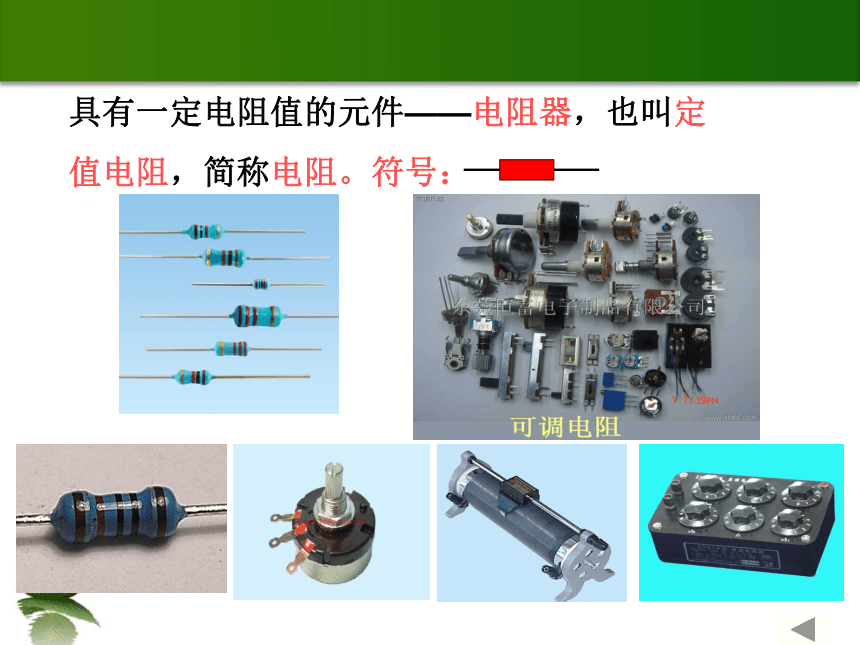

具有一定电阻值的元件——电阻器,也叫定值电阻,简称电阻。符号:

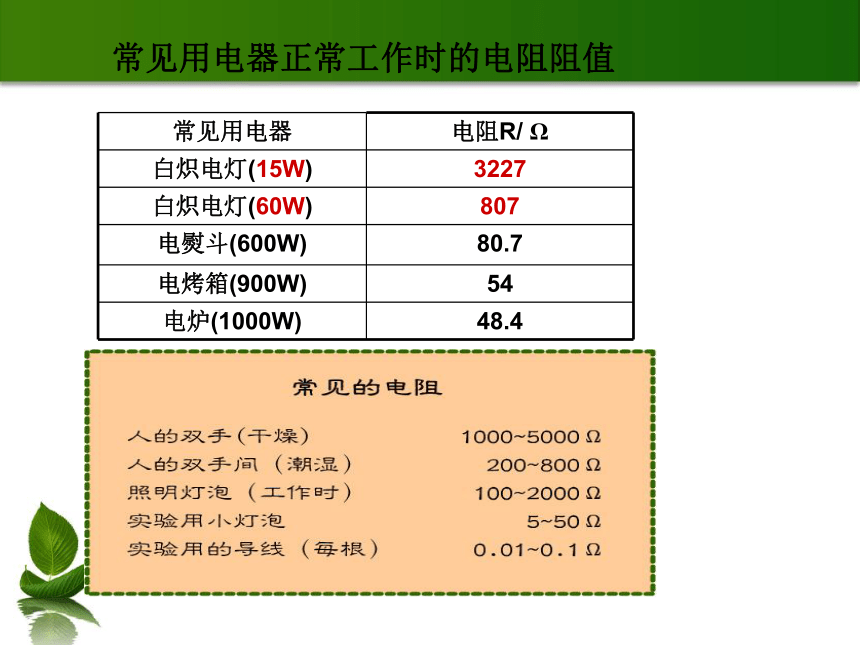

常见用电器 电阻R/ Ω
白炽电灯(15W) 3227
白炽电灯(60W) 807
电熨斗(600W) 80.7
电烤箱(900W) 54
电炉(1000W) 48.4
常见用电器正常工作时的电阻阻值
第十五章 探究电路
提出问题:导体电阻大小与哪些因素
有关?

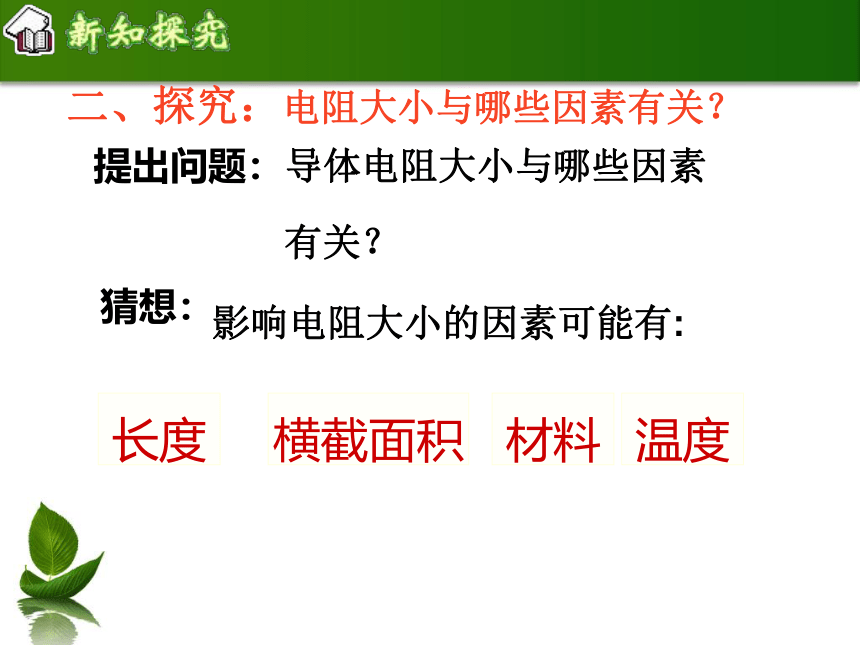

二、探究:电阻大小与哪些因素有关?
猜想:
影响电阻大小的因素可能有:
长度
横截面积
材料
温度
1.用什么方法进行探究
3.在实验中,怎样实现控制变量呢
2.在实验中,如何比较导体电阻的大小呢
控制变量法
小组讨论:设计实验
在相同电压下,比较导体中电流的大小。电流大,其电阻就小;电流小,其电阻就大。
转换法
保持不变的量 变化量 选择导体
电阻与长度
电阻与横截面积
电阻与材料
电阻与温度
长度
横截面积
温度
材料
2、3
2、4
1、2
横截面积
温度
材料
长度
温度
材料
横截面积
温度
长度
横截面积
长度
材料
某些材料的温度降低到一定程度时,电阻会突然消失(即R=0).这就是超导现象.
说明:金属导体的电阻一般会随着温度的升高而增大;随着温度的降低而减小。
某些合金(如锰铜)的电阻随温度的变化较小;
少数物质(如碳)随温度的升高而减小
结论:导体的电阻与导体材料、长度、横截面积有关,还与导体的温度有关
第十五章 探究电路
学点2 影响电阻大小的因素
1.影响因素
电阻是____________的一种性质,只与导体本身的________、________和____________有关,还与________有一定关系,而与导体两端的________、通过导体的________、是否接入电路等因素均无关。
2.实验方法
__________________、转换法。
导体本身
材料
长度
横截面积
温度
电压
电流
控制变量法
第十五章 探究电路
应 用 示 例
例 1. 一根金属导体,把它拉长后,跟原来比较它的电阻 --- --- 。(填“不变”,“变大”或“变小”)
2. 一段导体当它两端的电压为3V时,其电阻是12Ω;当电压从3V变到6V时它的电阻 ;当它两端的电压变为零时它的电阻 。 (填“不变”,“变大”或“变小”) 为什么???
变大
不变
不变
第十五章 探究电路
 3.把—根粗细均匀的细铁丝对折起来,电阻将 ;若剪去一半,剩余部分的电阻将 (填“变大”“变小”或“不变”).
4.(1)白炽灯的灯丝断了一截,若搭上仍能使用,则灯丝的电阻将 ;
(2)用久的白炽灯发光变暗,原因是灯丝的电阻 ,导致通过灯丝的电流 (填“变大”“变小”或“不变”).
变小
变小
变小
变大
变小
第十五章 探究电路
5. 下列关于电阻的说法中不正确的是(  )
A.电阻表示导体对电流的阻碍作用
B.导体电阻的大小取决于导体的材料、长度、横截面积
C.1 MΩ=109 Ω
D.电阻是导体的一种属性,与电压、电流的大小无关
C
6.关于导体的电阻,下列说法中正确的是( )
A.锰铜丝的电阻比铜丝的电阻大
B.粗细相同的导线.长的电阻较大
C.长短相同的导线,细的电阻较大
D.同种材料制成的长短—样的两条导线,细的电阻较大
D
7.长短相同而粗细不同的两根导线,把它们串联在电路里,接通电源后( )
A.粗导线中的电流大
B.细导线中的电流大
C. 通过两导线中的电流一样大
D. 以上说法都不对
C
第十五章 探究电路
 8.为探究影响导体电阻大小的因素,小明找到了不同规格的导线,如表所示。
导线 材料 长度 横截面积
A 镍铬 L0 S0
B 镍铬 2L0 S0
C 镍铬 2S0
D 锰铜 L0 S0
第十五章 探究电路
(1)要探究电阻大小与导体长度的关系,应选择________和________两根导线进行实验;
(2)要探究电阻大小与导体材料的关系,应选择________和________两根导线进行实验;
(3)小明用A、C两根导线探究了电阻大小与导体横截面积的关系,则导线C的长度应为______。
A
B
A
D
L0
