第二节 滑轮

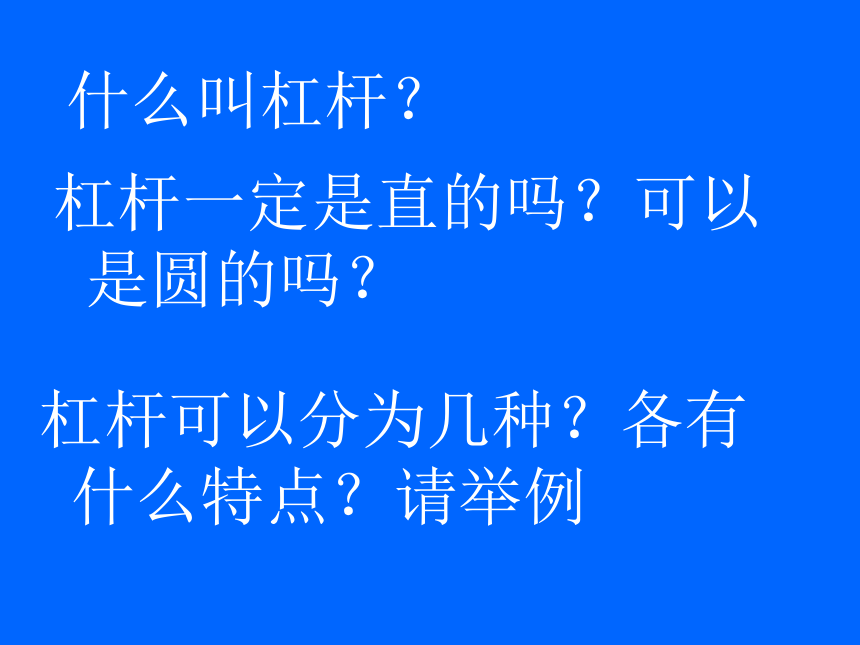

什么叫杠杆？
杠杆一定是直的吗？可以是圆的吗？
杠杆可以分为几种？各有什么特点？请举例
1.滑轮结构
一、认识滑轮
2.生活中哪些地方见过滑轮？

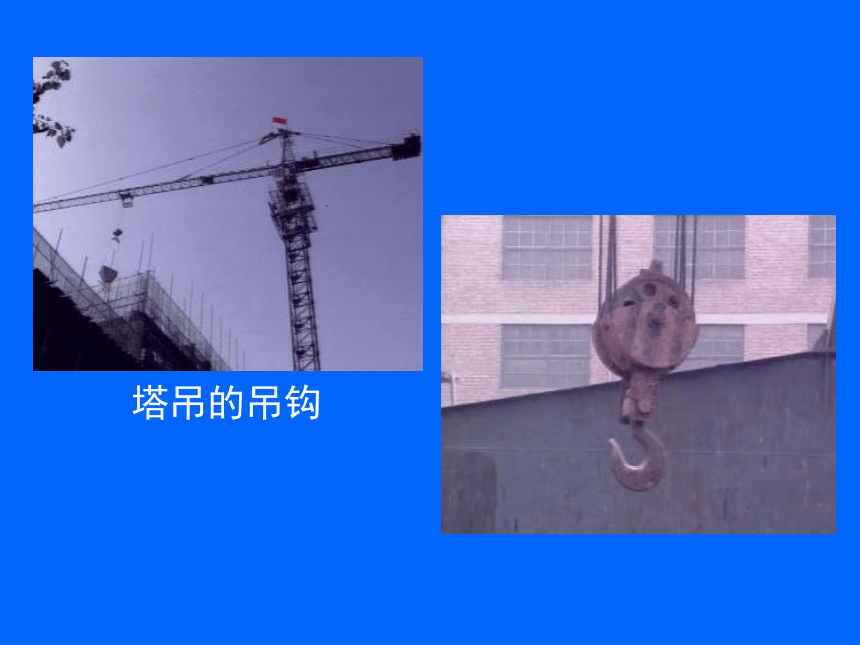

塔吊的吊钩

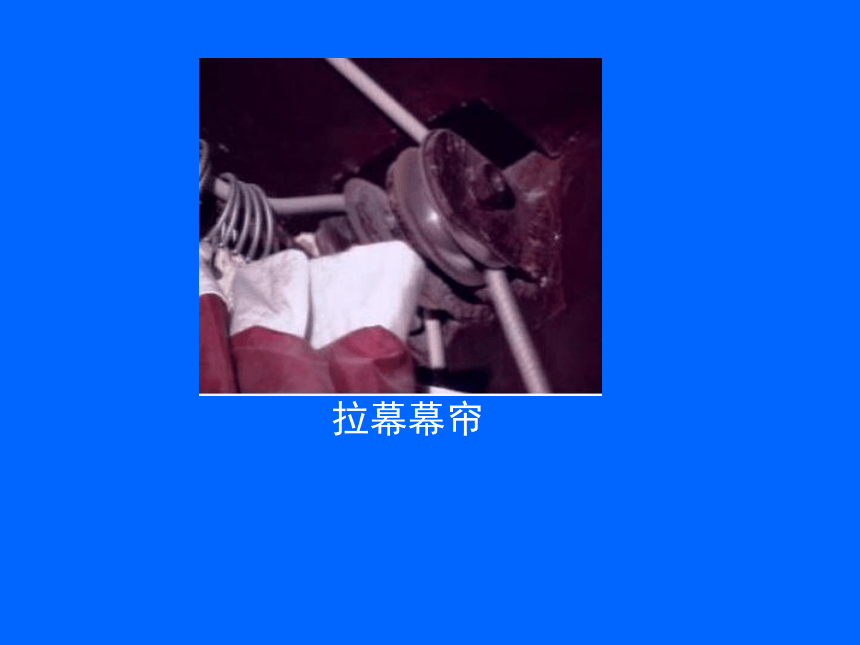

拉幕幕帘

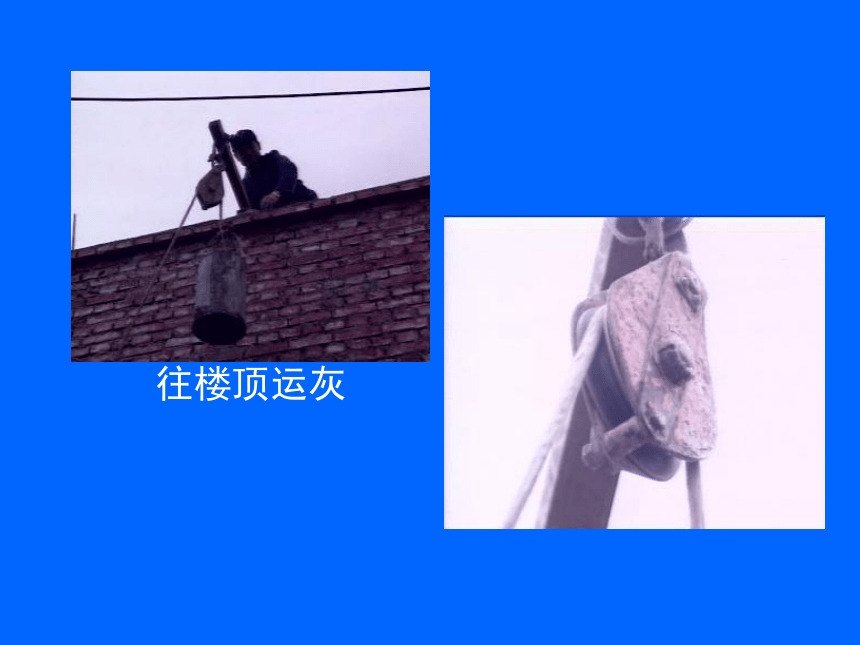

往楼顶运灰

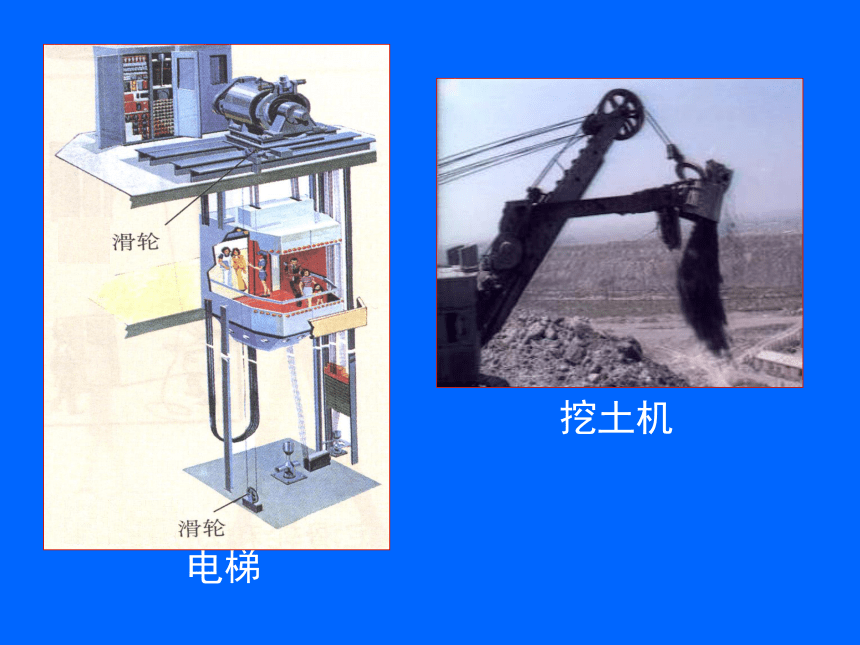

挖土机
电梯

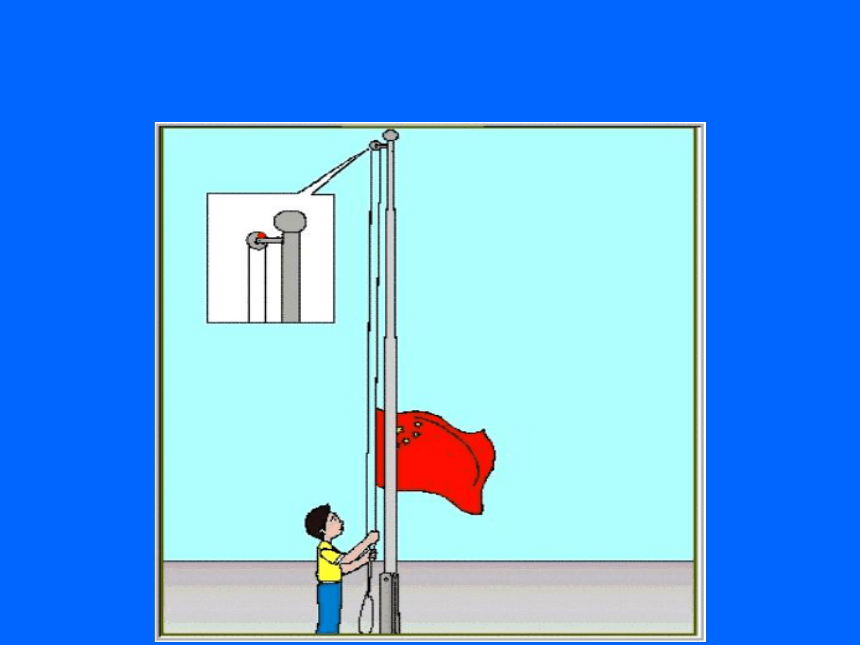

1.定滑轮：不随物体一起移动
F
1.swf
F1
F2
O
L1=L2
L1
L2
F2
F1
O
L1=L2
L2
L1
F1=F2 L1=L2
定滑轮的特点：
可以改变力的方向
S=h
定滑轮的实质：
等臂杠杆
F
2.swf

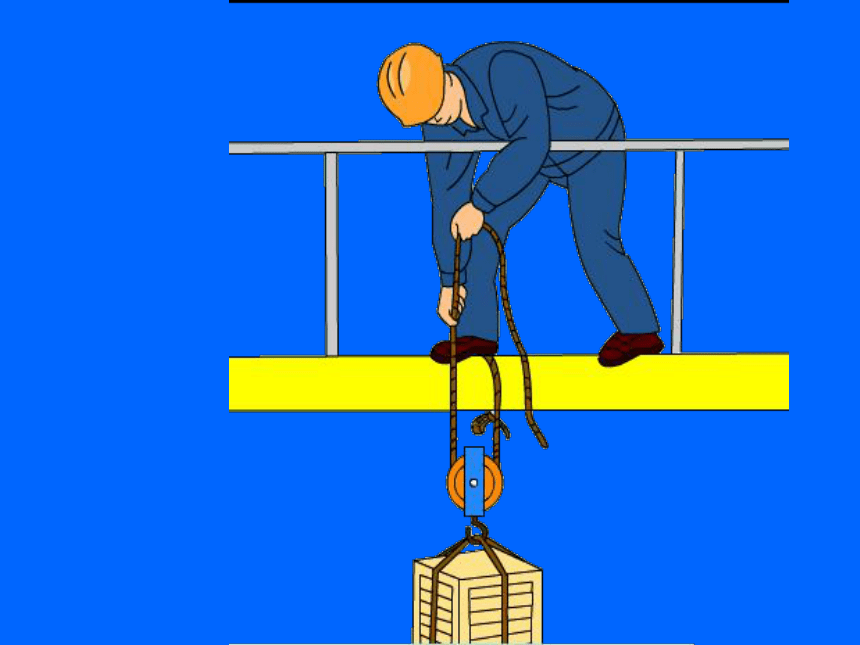

2.动滑轮：随物体一起移动
O
·
L1
L2
L1 =2L2
F1=0.5F2 或 F1=0.5﹙G物+G动﹚ L1=2L2
动滑轮的特点：
不能改变力的方向
S=2h
动滑轮的实质：
省力一半的杠杆
课堂小结
这节课你学到了哪些知识？有哪些收获？
第二节 滑轮
１．定滑轮：
（1）使用特点：可以改变力的方向，不省力也不费力；不省距离也不费距离．
（2）实质：是一个等臂杠杆．
２．动滑轮：
（1）使用特点：能省一半力，但不改变力的方向；要多移动一倍距离．
（2）实质：动力臂是阻力臂二倍的杠杆．
1.如图所示，用定滑轮将重物匀速提起，若分别沿图示的三个方向用力，拉力为F1、F2、F3，下列说法正确的是( )。
A.F1最小
B.F2最小
C.F3最小
D.三个力一样大
F1
F2
F3
练兵场
D
2.如图1、图2所示，分别用定滑轮和动滑轮匀速提起同一物体，物重80 N，不计滑轮重及摩擦，则F1＝ N，F2＝ N。图2中，若物重80 N，动滑轮重10 N，不计摩擦，则拉力又为 N。
F1
F2
图2
图1
80
40
45
3.用如图3、所示装置拉同一物体，使物体在水平面上作匀速直线运动，已知物体重80 N，地面对物体的摩擦力为20 N，则
F1= N，
F
图3
45
