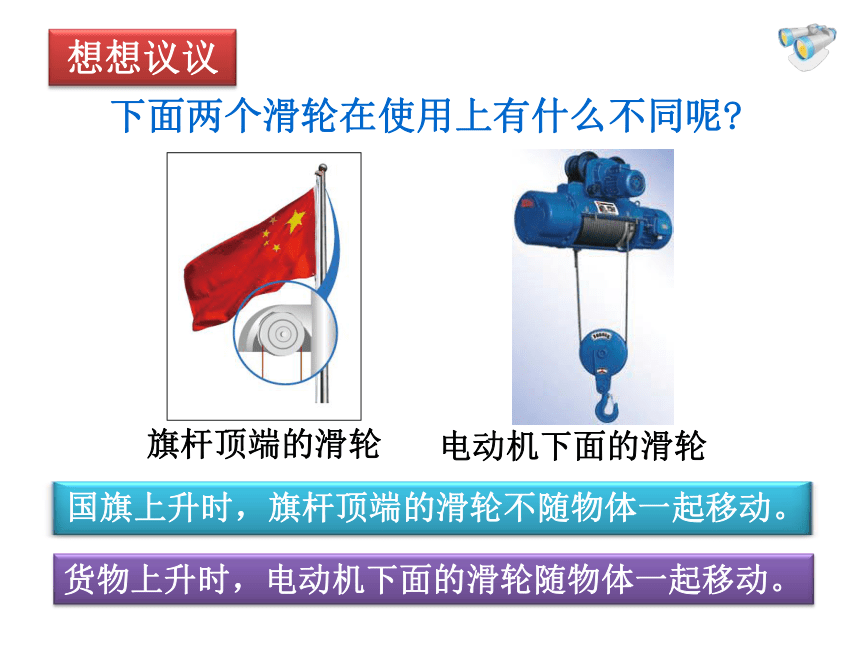

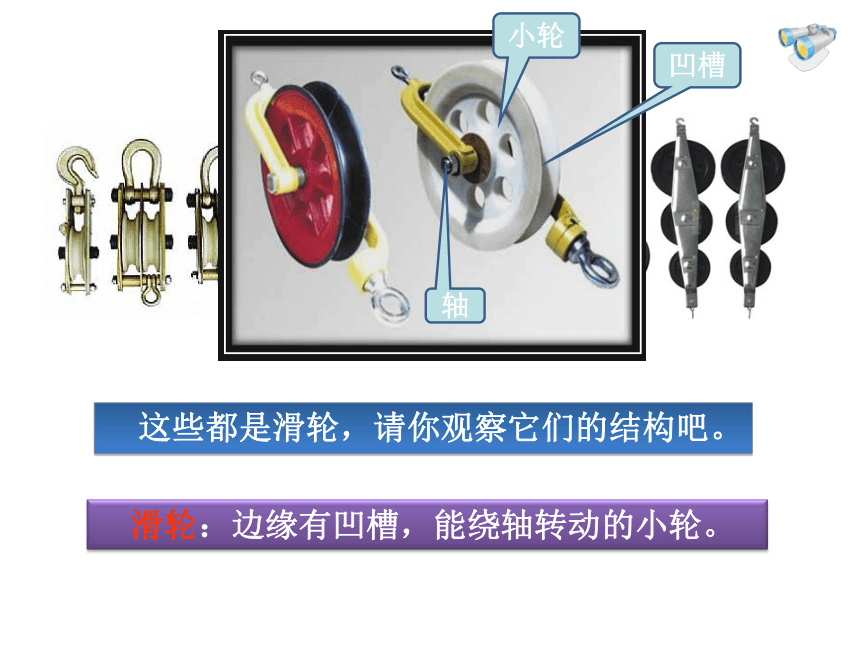

课件25张PPT。 升国旗时,升旗手向下拉绳,国旗却向上运动,你知道这是什么原因吗?第2节 滑轮 这些都是滑轮,请你观察它们的结构吧。 滑轮:边缘有凹槽,能绕轴转动的小轮。凹槽轴小轮 下面两个滑轮在使用上有什么不同呢?旗杆顶端的滑轮电动机下面的滑轮货物上升时,电动机下面的滑轮随物体一起移动。国旗上升时,旗杆顶端的滑轮不随物体一起移动。 想想议议工作时,轴不随物体移动的滑轮叫定滑轮。结论:

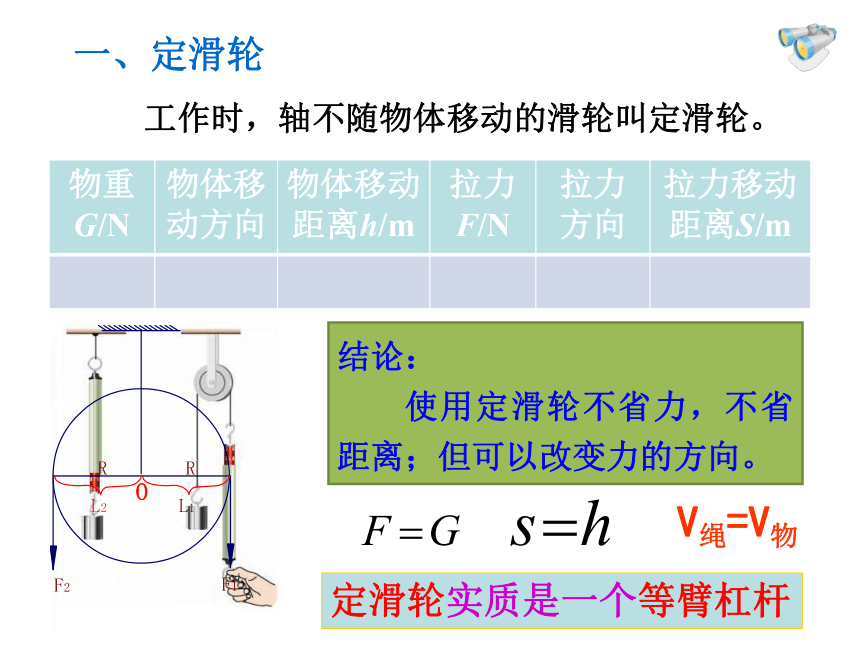

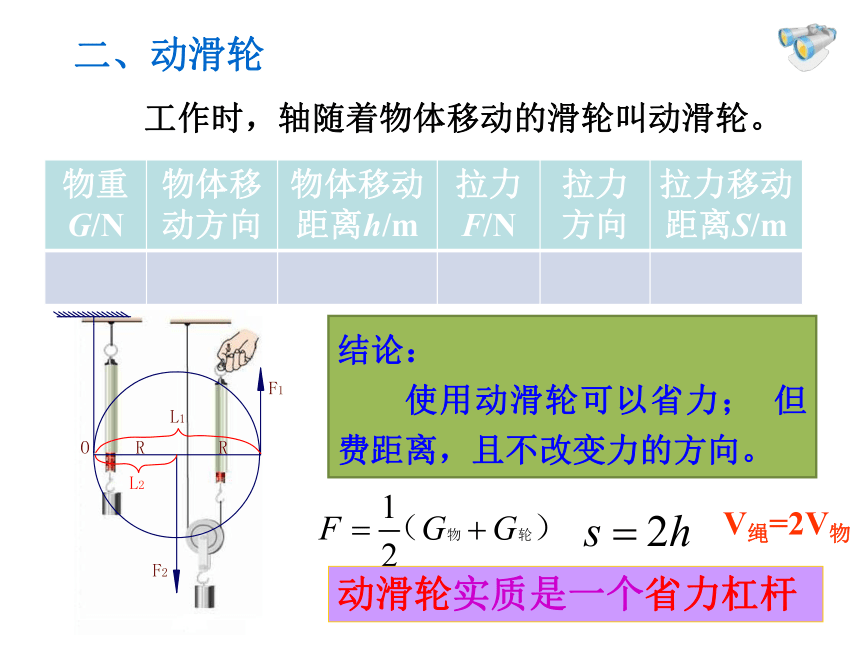

使用定滑轮不省力,不省距离;但可以改变力的方向。一、定滑轮O定滑轮实质是一个等臂杠杆 V绳=V物工作时,轴随着物体移动的滑轮叫动滑轮。结论:

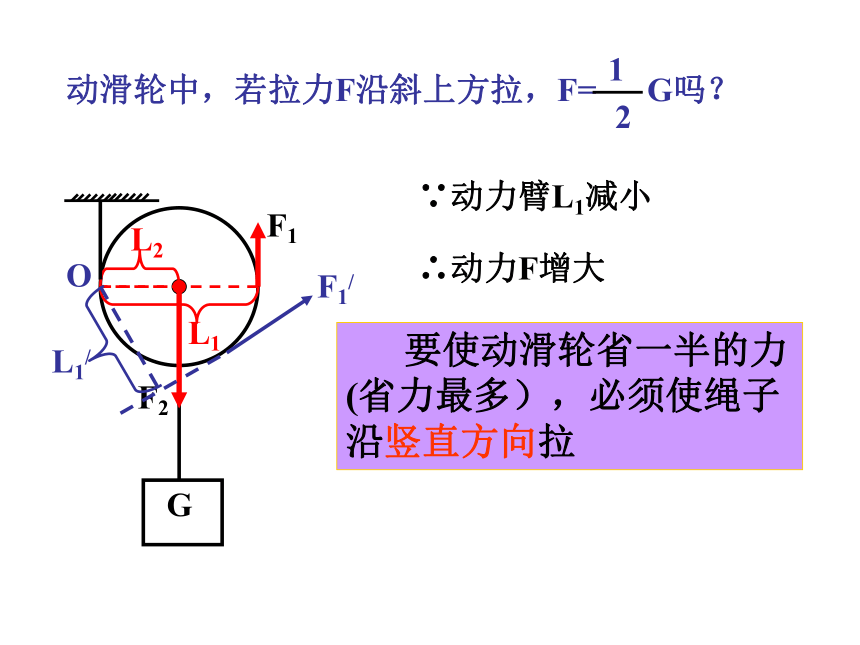

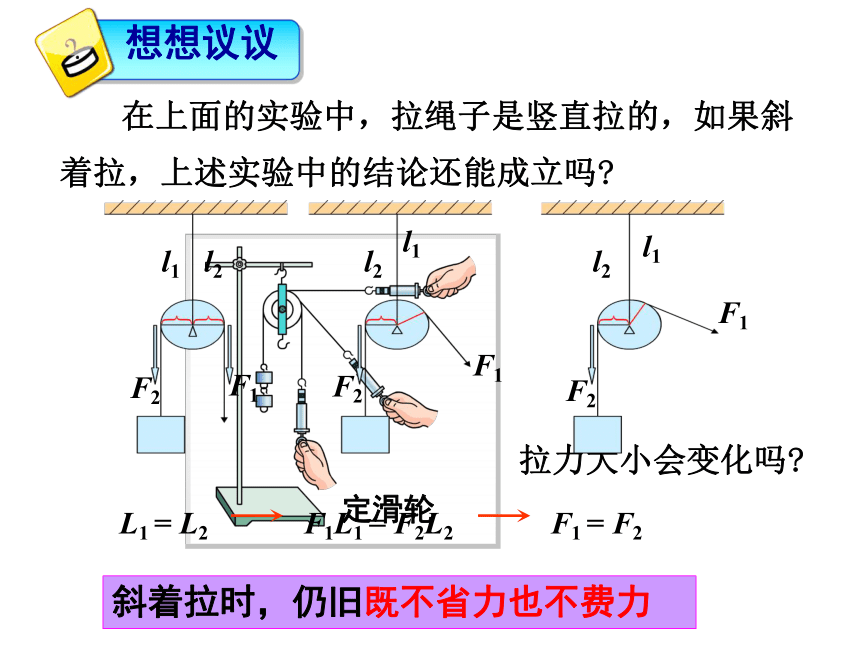

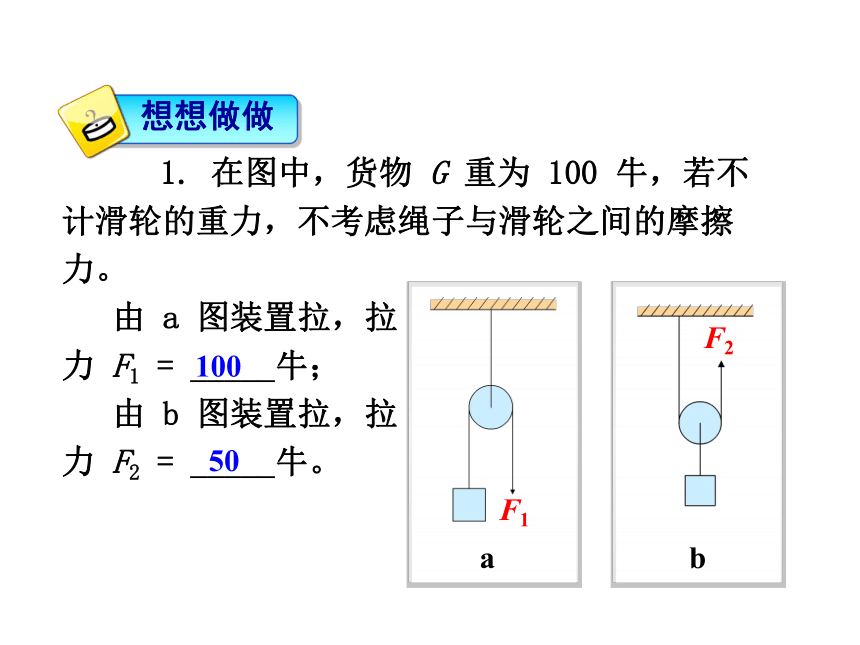

使用动滑轮可以省力; 但费距离,且不改变力的方向。二、动滑轮 动滑轮实质是一个省力杠杆V绳=2V物 在上面的实验中,拉绳子是竖直拉的,如果斜着拉,上述实验中的结论还能成立吗?拉力大小会变化吗?斜着拉时,仍旧既不省力也不费力。L1 = L2 F1L1 = F2L2F1 = F2l1l2l2l1l2l1F2 F1 F2 F1 F2 F1 动滑轮中,若拉力F沿斜上方拉,F= G吗? 12F2F1GL1L2OF1/L1/∵动力臂L1减小∴动力F增大 要使动滑轮省一半的力(省力最多),必须使绳子沿竖直方向拉 1. 在图中,货物 G 重为 100 牛,若不计滑轮的重力,不考虑绳子与滑轮之间的摩擦力。
由 a 图装置拉,拉
力 F1 = _____牛;
由 b 图装置拉,拉
力 F2 = _____牛。F1F2a 100 50 b 2. 物体被匀速升高时,如果 F = 25 牛,滑轮质量不计,则重物 G 受到的重力为 _____ 牛。503 .用滑轮按图甲、乙、丙所示三种不同方式,拉着同一物体在水平面上做匀速直线运动,拉力分别是F1、F2、F3,则( )。
A. F1>F2>F3 B. F2>F3>F1
C. F2>F1>F3 D. F3>F1>F1 D4.定滑轮左端绳子下端挂着相同的重物,若在定滑轮右端的绳子自由端分别沿三个方向用力(如图所示),力的大小分别为:F1、F2、F3,则 ( )。
A.F1最大
B.F2最大
C.F3最大
D.三个力一样大 D 定滑轮可以改变力的方向,但不能省力。
动滑轮可以省力,但不能改变力的方向。
能否得到这样一种机械,它既可以省力,又可以改变力的方向呢? 想想议议三、滑轮组定滑轮与动滑轮的组合叫滑轮组。结论:使用滑轮组既可以省力; 又可以改变力的方向。 这两种绕线方法有什么不同?1.绳子的起点
2.拉力的方向
3.拉力的大小
4.移动的距离 议一议利用两个定滑轮和两个动滑轮,可以怎样绕绳子呢? 试一试FF 讨论:这两种绕线方法有什么不同? 议一议 你发现了什么规律? 结论: n为承担物重的绳子段数。 讨 论绕绳的起点:偶定奇动V绳=nV物滑轮组在竖直拉重物时,若摩擦不计,则: 某人利用如图所示的滑轮组,用200N的拉力在20s内将重为G=480N的物体匀速提高h=2m,若不计摩擦和绳重,求:
(1)绳子的自由端移动的速度和动滑轮重;
(2)若再增加150N的重物,要使物体匀速上升,作用在绳子的自由端的拉力为多大。1. 如下图(a)所示,物体B重100N,在力F作用下匀速上升时,F应等于___N。(不计摩擦)2. 如上图所示,物体A重为100N,挂重物的钩子承受的拉力是__N。人匀速拉绳子的力是__N(动滑轮自重不计)100100503.如图6-1-15所示,滑轮重、绳重、摩擦力均忽略
不计,利用两个滑轮提升同一重物,哪种组合最
省力( )图6-1-15
C4.一名工人用如图所示的滑轮组提起500 N的重物,动滑轮重10 N,不计绳重和摩擦,则绳子自由端的拉力为________N,绳子自由端移动的距离为6 m,则重物上升了_____m。170 2 若滑轮组水平拉重物时,若摩擦不计,动滑轮上有几段绳子,所用的力就是物体与接触面摩擦力的几分之一。即三、滑轮组F=(1/n) Ff如图所示,拉力F的大小等于____。 结论:S=nS物 1.汽车重2×104 N,陷入泥中,受到的阻力为3×103 N。用如图所示装置,则至少要用多大的力才能将汽车拉出?2.右图,重为30 N的物体B在水平拉力作用下沿水平面做匀速直线运动,测力计示数为6 N,若不计摩擦,F= N,物体B受到地面的阻力为 N。612智慧的花朵,常常开放在苦苦思索的枝头上。
