广东省中山市东区重点中学2023-2024学年高二上学期第二次段考（12月）物理试题（含答案）

东区中学高二年级第二次段考-物理
物理学科
一、单选题
1. 如图所示，有一矩形闭合导体线圈，在范围足够大的匀强磁场中运动、下列图中能产生感应电流的是（ ）
A. 水平方向匀速运动 B. 水平方向匀速运动
C. 绕轴转动 D. 绕轴转动
2. 如图所示为雷雨天一避雷针周围电场的等势面分布情况，在等势面中有A、B、C三点，其中A、B两点位置关于避雷针对称，下列说法中正确的是（　　）
A. 某不计重力的正电荷在A、B两点的加速度相同
B. 某正电荷在C点的电势能小于B点的电势能
C. 某负电荷从C点移动到B点，电场力做负功
D. C点场强大于B点场强
3. 下列说法正确的是（　　）
A. 电场是假想的，并不是真实存在的
B. 电场线上某点的切线方向就是电荷在该点的运动方向
C. 电场中某点场强的大小，与放在该点的点电荷受到的电场力大小以及所带电量均无关
D. 带电体的电荷量可以不是元电荷e的整数倍

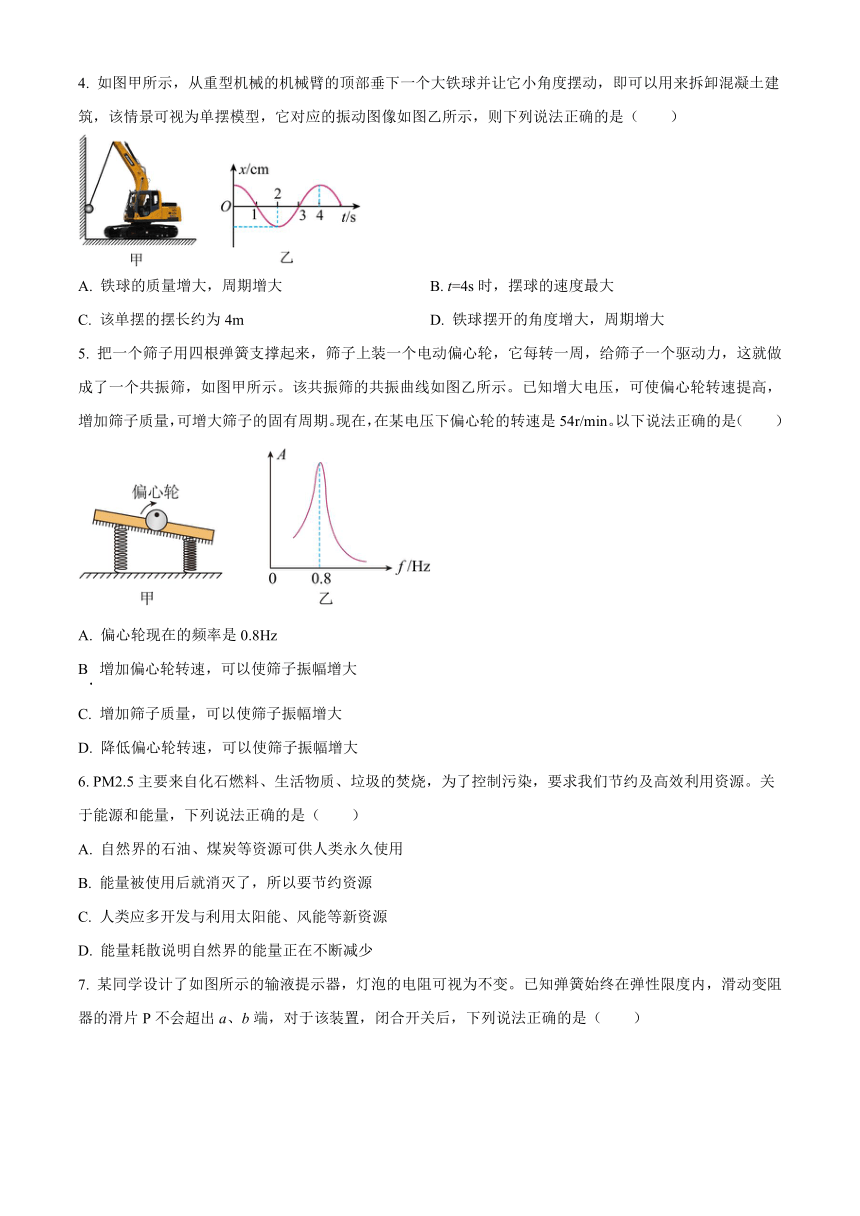

4. 如图甲所示，从重型机械的机械臂的顶部垂下一个大铁球并让它小角度摆动，即可以用来拆卸混凝土建筑，该情景可视为单摆模型，它对应的振动图像如图乙所示，则下列说法正确的是（　　）
A. 铁球的质量增大，周期增大 B. t=4s时，摆球的速度最大
C. 该单摆的摆长约为4m D. 铁球摆开的角度增大，周期增大
5. 把一个筛子用四根弹簧支撑起来，筛子上装一个电动偏心轮，它每转一周，给筛子一个驱动力，这就做成了一个共振筛，如图甲所示。该共振筛的共振曲线如图乙所示。已知增大电压，可使偏心轮转速提高，增加筛子质量，可增大筛子的固有周期。现在，在某电压下偏心轮的转速是54r/min。以下说法正确的是（　　）
A. 偏心轮现在的频率是0.8Hz
B 增加偏心轮转速，可以使筛子振幅增大
C. 增加筛子质量，可以使筛子振幅增大
D. 降低偏心轮转速，可以使筛子振幅增大
6. PM2.5主要来自化石燃料、生活物质、垃圾的焚烧，为了控制污染，要求我们节约及高效利用资源。关于能源和能量，下列说法正确的是（　　）
A. 自然界的石油、煤炭等资源可供人类永久使用
B. 能量被使用后就消灭了，所以要节约资源
C. 人类应多开发与利用太阳能、风能等新资源
D. 能量耗散说明自然界能量正在不断减少
7. 某同学设计了如图所示的输液提示器，灯泡的电阻可视为不变。已知弹簧始终在弹性限度内，滑动变阻器的滑片P不会超出a、b端，对于该装置，闭合开关后，下列说法正确的是（　　）
A. 当向药液袋内注射液体时，灯泡变亮
B. 当向药液袋内注射液体时，电压表的示数变小
C. 当药液减少时，灯泡变亮
D. 当药液减少时，电压表的示数变大
二、多选题
8. 在一次科学晚会上，一位老师表演了一个“魔术”：如图，一个没有底的空塑料瓶上固定着一根铁锯条和一块易拉罐（金属）片，把它们分别跟静电起电机的两极相连。在塑料瓶里放一盘点燃的蚊香，很快就看见整个透明塑料瓶里烟雾缭绕。当把起电机一摇，顿时塑料瓶清澈透明，停止摇动，又是烟雾缭绕。以下分析正确的（　　）
A. 因为静电平衡的导体，尖端电荷更密集，所以锯条附近电场强度最大
B. 空气被电离后形成的自由电子吸附到烟尘上，使烟尘带正电
C. 烟尘受到静电力的作用，最终运动到接正极的金属片上
D. 烟尘受到静电力的作用，最终运动到接负极的金属片上
9. 如图所示，把两只完全相同的表头进行改装，已知表头内阻100Ω，下列说法正确的是（　　）
A. 由甲图可知，该表头满偏电流Ig=1mA
B. 甲图是改装成的双量程电压表，其中b量程为6V

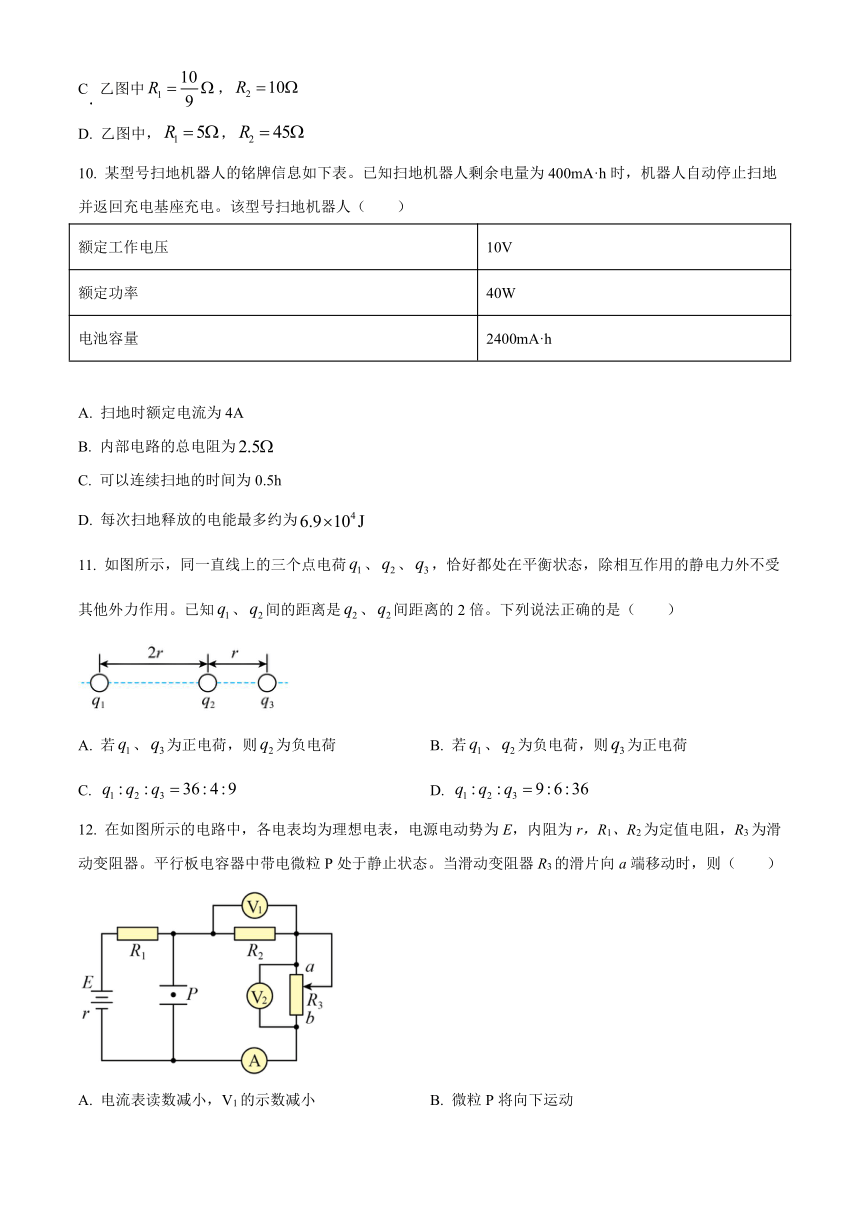

C 乙图中，
D. 乙图中，，
10. 某型号扫地机器人的铭牌信息如下表。已知扫地机器人剩余电量为400mA·h时，机器人自动停止扫地并返回充电基座充电。该型号扫地机器人（　　）
额定工作电压 10V
额定功率 40W
电池容量 2400mA·h
A. 扫地时额定电流为4A
B. 内部电路的总电阻为
C. 可以连续扫地的时间为0.5h
D. 每次扫地释放的电能最多约为
11. 如图所示，同一直线上的三个点电荷、、，恰好都处在平衡状态，除相互作用的静电力外不受其他外力作用。已知、间的距离是、间距离的2倍。下列说法正确的是（ ）
A. 若、为正电荷，则为负电荷 B. 若、为负电荷，则为正电荷
C. D.
12. 在如图所示的电路中，各电表均为理想电表，电源电动势为E，内阻为r，R1、R2为定值电阻，R3为滑动变阻器。平行板电容器中带电微粒P处于静止状态。当滑动变阻器R3的滑片向a端移动时，则（　　）
A. 电流表读数减小，V1的示数减小 B. 微粒P将向下运动
C. V2示数变大 D. 电容器所带的电荷量增加
第Ⅱ卷（非选择题）
三、实验题
13. 用如图甲所示的电路测量一节蓄电池的电动势和内电阻。蓄电池的电动势约为2V，内阻很小。除蓄电池、开关、导线外可供使用的实验器材还有：
A.电压表V（量程3V）；
B．电流表（量程0.6A）；
C．电流表（量程3A）；
D．定值电阻（阻值4Ω，额定功率4W）；
E．滑动变阻器R（阻值范围0~20Ω，额定电流1A）。
（1）电流表应选________（填器材前的字母代号）。
（2）将图乙中实物按图甲的电路连线________。
（3）根据实验数据作出U-I图像（如图丙所示），则蓄电池的电动势E＝________V，内电阻r＝________Ω。
14. 某实验小组利用图装置测量重力加速度。摆线上端固定在点，下端悬挂一小钢球，通过光电门传感器采集摆动周期。
（1）关于本实验，下列说法正确的是_______________。（多选）
A.小钢球摆动平面应与光电门形平面垂直 B.应在小钢球自然下垂时测量摆线长度
C.小钢球可以换成较轻的橡胶球 D.应无初速度、小摆角释放小钢球
（2）组装好装置，用毫米刻度尺测量摆线长度，用螺旋测微器测量小钢球直径。螺旋测微器示数如图，小钢球直径_______________，记摆长。
（3）多次改变摆线长度，在小摆角下测得不同摆长对应的小钢球摆动周期，并作出图像，如图。
根据图线斜率可计算重力加速度_______________（保留3位有效数字，取9.87）。
（4）若将摆线长度误认为摆长，仍用上述图像法处理数据，得到的重力加速度值将_______________（填“偏大”“偏小”或“不变”）。
四、解答题
15. 在xOy直角坐标系中，a、b的坐标分别为和，c点在y轴上，a、b、c为正三角形的顶点。在a、b点分别固定电荷量为+Q和-Q的点电荷。求：
（1）O点的电场强度大小和方向；
（2）c点的电场强度大小和方向。
16. 如图所示为一质点做简谐运动图像。在时，质点的位移等于。
（1）求该质点的振幅、周期和频率；
（2）时，速度方向如何；
（3）写出该质点的振动方程。
17. 一提升重物用的直流电动机工作时的电路图如图所示。电动机内电阻未知，电路中另一电阻R=8Ω，电源电动势E=220V ，内阻r=2Ω。在某次工作时电动机竖直向上提升质量的重物做匀速运动，速度大小为v=2m/s，此时电压表的示数U=120V 。（不计空气阻力，g取10m/s2）求：
（1）通过电动机的电流；
（2）电动机内电阻；
（3）电源的效率。
18. 如图所示，在水平向左的匀强电场中，有一光滑半圆形绝缘轨道竖直固定放置，其半径为R，半圆轨道所在竖直平面与电场线平行，半圆轨道最低点与一水平粗糙绝缘轨道MN相切于N点。一小滑块（可视为质点）带正电且电荷量为q，质量为m，与水平轨道间的滑动摩擦力大小为0.5mg，现将小滑块从水平轨道的M点由静止释放，恰能运动到半圆轨道的最高点H。已知电场强度大小为，重力加速度大小为g，求：
（1）小滑块在最高点H的速度vH大小；
（2）M点距半圆轨道最低点N的水平距离L；
（3）小滑块通过半圆轨道中点P时，轨道对小滑块的弹力F大小。
东区中学高二年级第二次段考-物理
物理学科 简要答案
一、单选题
【1题答案】
【答案】C
【2题答案】
【答案】B
【3题答案】
【答案】C
【4题答案】
【答案】C
【5题答案】
【答案】D
【6题答案】
【答案】C
【7题答案】
【答案】C
二、多选题
【8题答案】
【答案】AC
【9题答案】
【答案】AC
【10题答案】
【答案】AC
【11题答案】
【答案】AC
【12题答案】
【答案】ACD
第Ⅱ卷（非选择题）
三、实验题
【13题答案】
【答案】 ①. B ②. 图略 ③. 2.10 ④. 0.20
【14题答案】
【答案】 ①. ABD ②. 20.035 ③. 9.87 ④. 不变
四、解答题
【15题答案】
【答案】（1），方向为x轴正向；（2），方向水平向右
【16题答案】
【答案】（1）4cm；2s；0.5Hz；（2）略；（3）略
【17题答案】
【答案】（1）10A；（2）；（3）91%
【18题答案】
【答案】（1）；（2）R；（3）12mg
