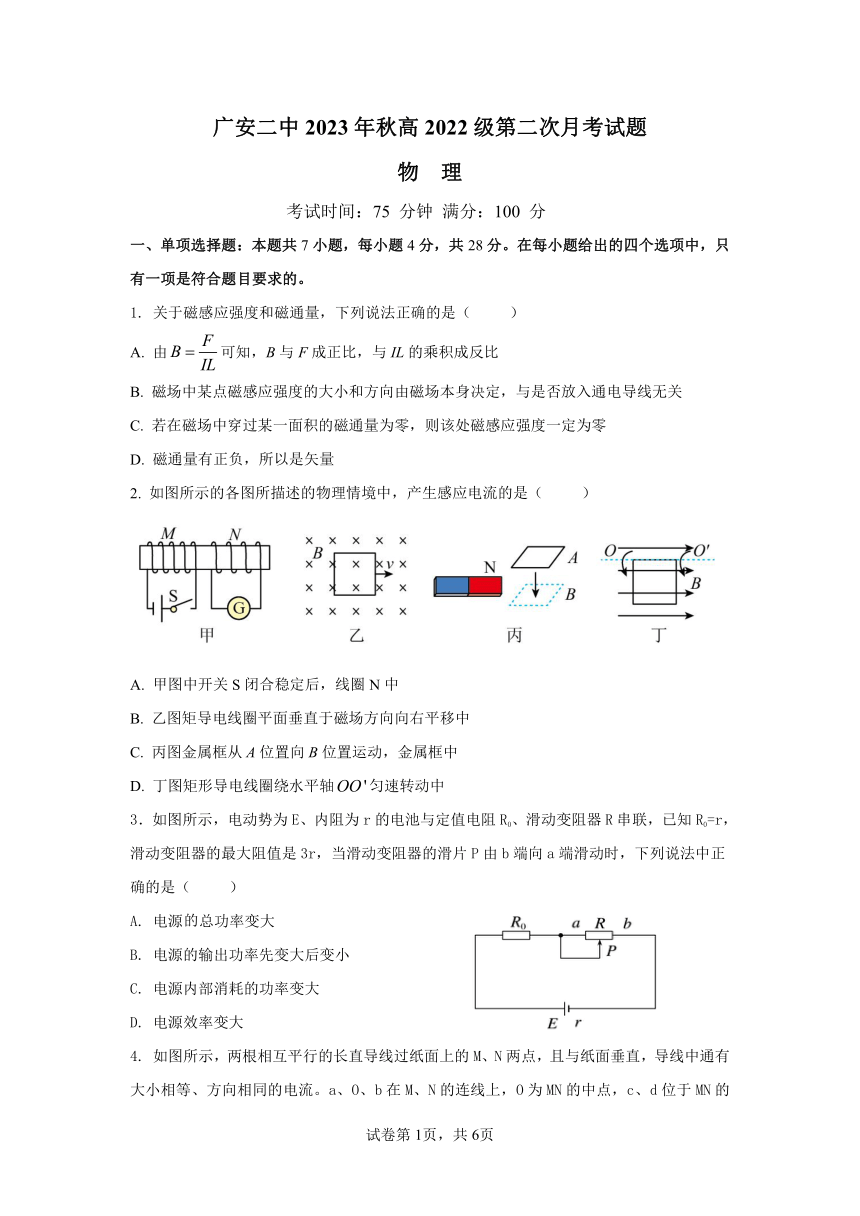

广安二中 2023 年秋高 2022 级第二次月考试题
物 理
考试时间：75 分钟 满分：100 分
一、单项选择题：本题共 7小题，每小题 4分，共 28分。在每小题给出的四个选项中，只
有一项是符合题目要求的。
1. 关于磁感应强度和磁通量，下列说法正确的是（ ）
B FA. 由 可知，B与 F成正比，与 IL的乘积成反比
IL
B. 磁场中某点磁感应强度的大小和方向由磁场本身决定，与是否放入通电导线无关
C. 若在磁场中穿过某一面积的磁通量为零，则该处磁感应强度一定为零
D. 磁通量有正负，所以是矢量
2. 如图所示的各图所描述的物理情境中，产生感应电流的是（ ）
A. 甲图中开关 S闭合稳定后，线圈 N中
B. 乙图矩导电线圈平面垂直于磁场方向向右平移中
C. 丙图金属框从 A位置向 B位置运动，金属框中
D. 丁图矩形导电线圈绕水平轴OO '匀速转动中
3．如图所示，电动势为 E、内阻为 r的电池与定值电阻 R0、滑动变阻器 R 串联，已知 R0=r，
滑动变阻器的最大阻值是 3r，当滑动变阻器的滑片 P由 b端向 a 端滑动时，下列说法中正
确的是（ ）
A. 电源的总功率变大
B. 电源的输出功率先变大后变小
C. 电源内部消耗的功率变大
D. 电源效率变大
4. 如图所示，两根相互平行的长直导线过纸面上的 M、N 两点，且与纸面垂直，导线中通有
大小相等、方向相同的电流。a、O、b 在 M、N 的连线上，O 为 MN 的中点，c、d 位于 MN 的
试卷第 1页，共 6页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}

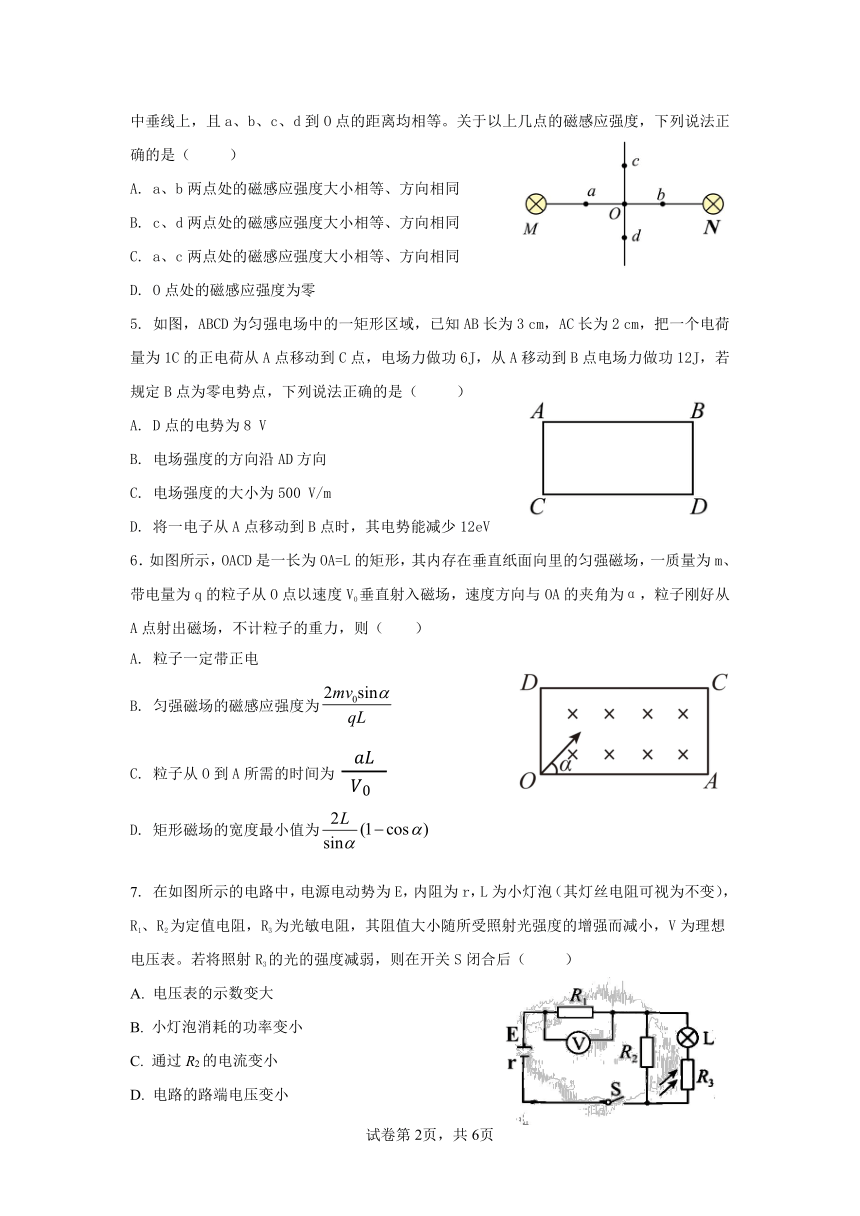

中垂线上，且 a、b、c、d到 O 点的距离均相等。关于以上几点的磁感应强度，下列说法正
确的是（ ）
A. a、b 两点处的磁感应强度大小相等、方向相同
B. c、d 两点处的磁感应强度大小相等、方向相同
C. a、c 两点处的磁感应强度大小相等、方向相同
D. O 点处的磁感应强度为零
5. 如图，ABCD 为匀强电场中的一矩形区域，已知 AB 长为 3 cm，AC 长为 2 cm，把一个电荷
量为 1C 的正电荷从 A 点移动到 C点，电场力做功 6J，从 A 移动到 B 点电场力做功 12J，若
规定 B点为零电势点，下列说法正确的是（ ）
A. D 点的电势为 8 V
B. 电场强度的方向沿 AD 方向
C. 电场强度的大小为 500 V/m
D. 将一电子从 A 点移动到 B 点时，其电势能减少 12eV
6．如图所示，OACD 是一长为 OA=L 的矩形，其内存在垂直纸面向里的匀强磁场，一质量为 m、
带电量为 q的粒子从 O 点以速度 V0垂直射入磁场，速度方向与 OA 的夹角为α，粒子刚好从
A点射出磁场，不计粒子的重力，则（ ）
A. 粒子一定带正电
2mv0sin
B. 匀强磁场的磁感应强度为
qL

C. 粒子从 O 到 A 所需的时间为
0
2L
D. 矩形磁场的宽度最小值为 (1 cos )
sin
7. 在如图所示的电路中，电源电动势为 E，内阻为 r，L 为小灯泡（其灯丝电阻可视为不变），
R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增强而减小，V 为理想
电压表。若将照射 R3的光的强度减弱，则在开关 S 闭合后（ ）
A. 电压表的示数变大
B. 小灯泡消耗的功率变小
C. 通过 R2的电流变小
D. 电路的路端电压变小
试卷第 2页，共 6页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}

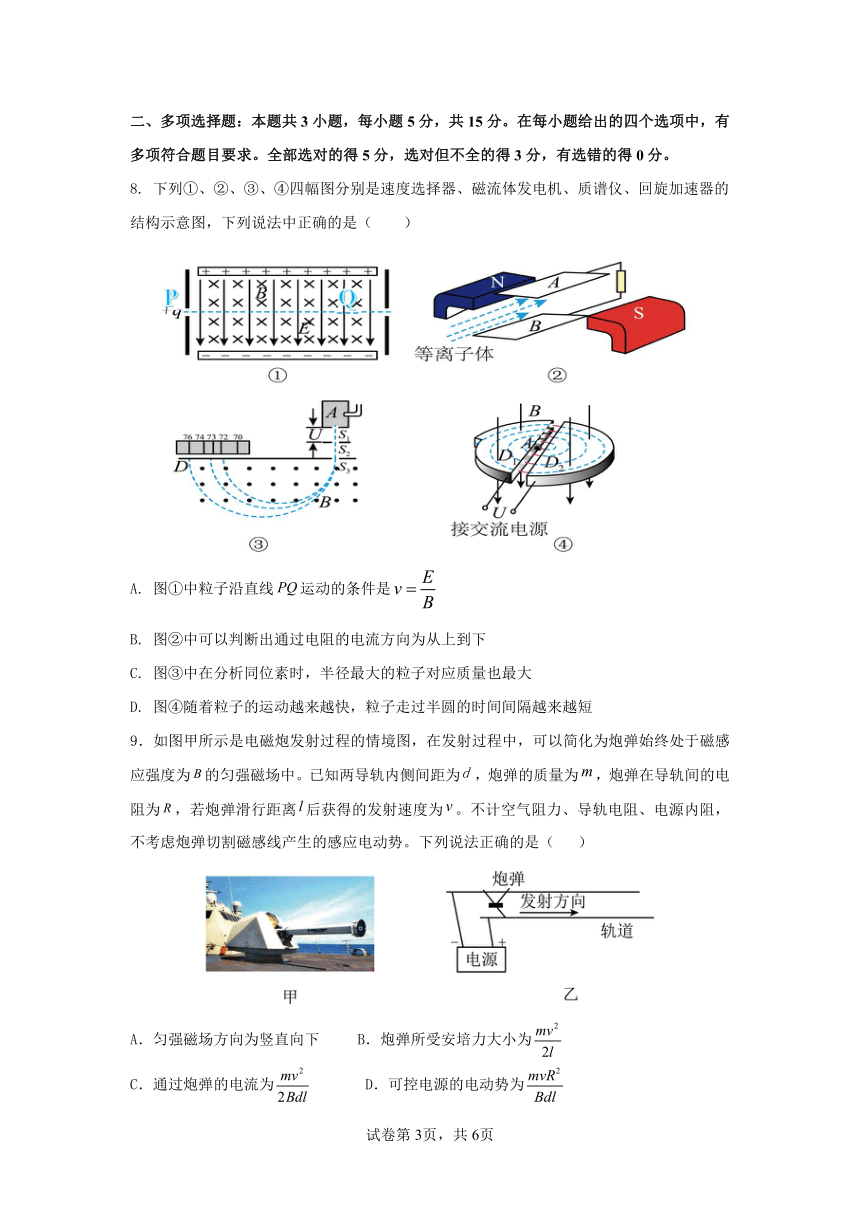

二、多项选择题：本题共 3 小题，每小题 5 分，共 15 分。在每小题给出的四个选项中，有
多项符合题目要求。全部选对的得 5 分，选对但不全的得 3 分，有选错的得 0 分。
8. 下列①、②、③、④四幅图分别是速度选择器、磁流体发电机、质谱仪、回旋加速器的
结构示意图，下列说法中正确的是（ ）
E
A. 图①中粒子沿直线 PQ运动的条件是 v
B
B. 图②中可以判断出通过电阻的电流方向为从上到下
C. 图③中在分析同位素时，半径最大的粒子对应质量也最大
D. 图④随着粒子的运动越来越快，粒子走过半圆的时间间隔越来越短
9．如图甲所示是电磁炮发射过程的情境图，在发射过程中，可以简化为炮弹始终处于磁感
应强度为 B的匀强磁场中。已知两导轨内侧间距为d ，炮弹的质量为m，炮弹在导轨间的电
阻为 R，若炮弹滑行距离 l后获得的发射速度为 v。不计空气阻力、导轨电阻、电源内阻，
不考虑炮弹切割磁感线产生的感应电动势。下列说法正确的是（ ）
mv2
A．匀强磁场方向为竖直向下 B．炮弹所受安培力大小为
2l
mv2 mvR2
C．通过炮弹的电流为 D．可控电源的电动势为
2Bdl Bdl
试卷第 3页，共 6页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}
10．质量为 m，电量为 q 的带正电小物块在磁感应强度为 B，方向垂直纸面向里的匀强磁场
中，沿动摩擦因数为μ的绝缘水平面以初速度 v0开始向左运动，如图所示。经 t 时间运动
距离 S，物块停了下来，设此过程中，q 不变，则 （ ）
v2 v2
A S＜ 0 B． S 0
2 g 2 g
mv0 mv0
C． t＞ t＜ (mg qv B) D．0 (mg qv0B)
三、实验题：本题共 2 小题，共计 18分（每空 2 分）。
11. 如图甲所示为多用电表的示意图，现用它测量一个阻值约为 2000Ω的电阻，测量步骤
如下：
①调节指针定位旋钮，使电表指针停在___________（填“电阻”或“电流”）的“0”刻度
线；
②将选择开关旋转到电阻挡的___________（填“×1”或“×10”或“×100”或“×1 k”）
位置；
③将红、黑表笔分别插入“＋”“-”插孔，并将两表笔短接，调节___________，使电表指
针对准___________（填“电阻”或“电流”）的“0”刻度线；
④将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为
___________Ω；
⑤测量完毕，将选择开关旋转到___________位置。
12. 小明同学欲测量一个电源的电动势 E及其内阻 r。要求：测量尽量准确、能测多组数据
1
且滑动变阻器调节方便，电表最大读数不得小于量程的 。待测元件及提供的其他实验器
3
材有：
A.待测电源 E：电动势约1.5V，内阻在0.4 0.7Ω间
B.待测 G 表：量程 500μA，内阻 rg 200Ω

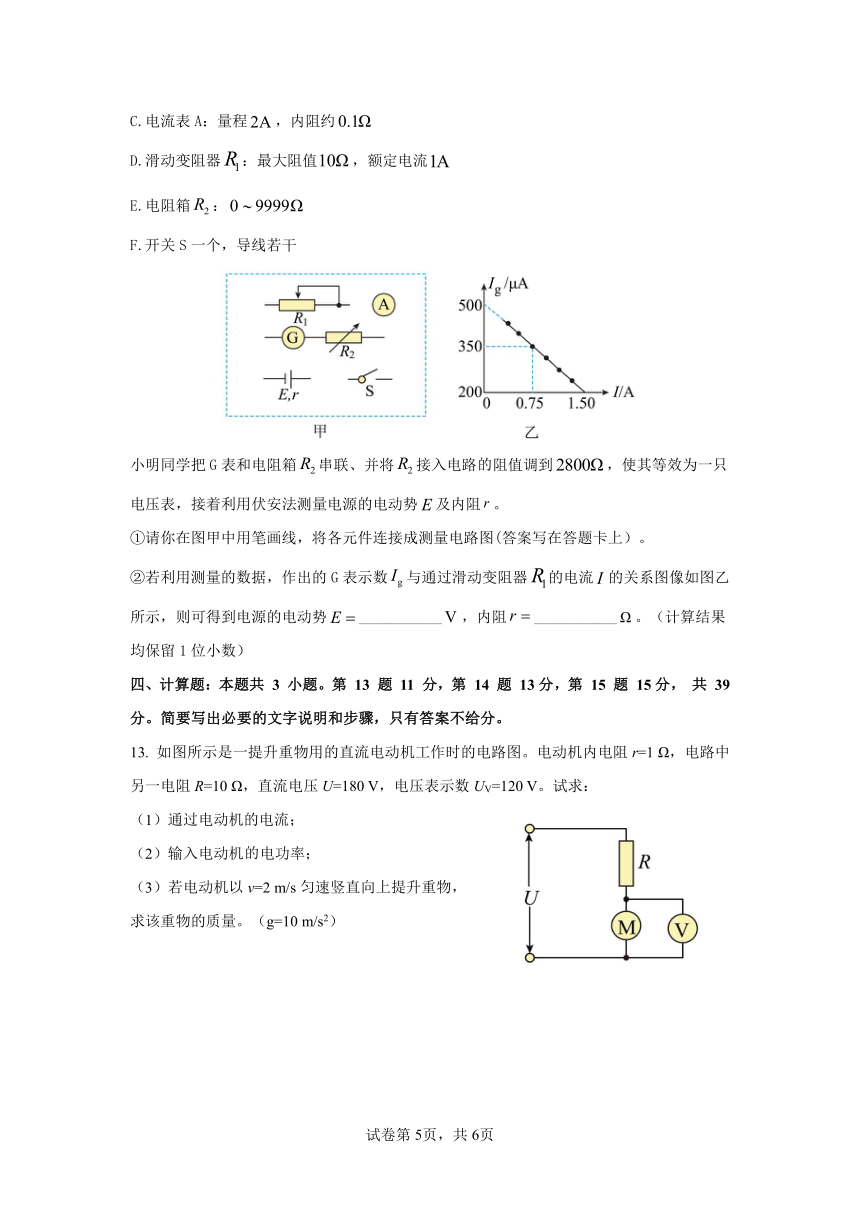

试卷第 4页，共 6页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}
C.电流表 A：量程 2A，内阻约0.1Ω
D.滑动变阻器R1：最大阻值10Ω，额定电流1A
E.电阻箱 R2 ：0 9999Ω
F.开关 S 一个，导线若干
小明同学把 G 表和电阻箱 R2串联、并将 R2 接入电路的阻值调到 2800Ω，使其等效为一只
电压表，接着利用伏安法测量电源的电动势 E及内阻 r。
①请你在图甲中用笔画线，将各元件连接成测量电路图(答案写在答题卡上）。
②若利用测量的数据，作出的 G 表示数 Ig 与通过滑动变阻器R1的电流 I 的关系图像如图乙
所示，则可得到电源的电动势 E ___________V ，内阻 r ___________Ω。（计算结果
均保留 1 位小数）
四、计算题：本题共 3 小题。第 13 题 11 分，第 14 题 13 分，第 15 题 15 分， 共 39
分。简要写出必要的文字说明和步骤，只有答案不给分。
13. 如图所示是一提升重物用的直流电动机工作时的电路图。电动机内电阻 r=1 Ω，电路中
另一电阻 R=10 Ω，直流电压 U=180 V，电压表示数 UV=120 V。试求：
（1）通过电动机的电流；
（2）输入电动机的电功率；
（3）若电动机以 v=2 m/s匀速竖直向上提升重物，
求该重物的质量。（g=10 m/s2）
试卷第 5页，共 6页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}
14．如图所示，两平行金属导轨间距 L=1m，导轨与水平面成 =37°，导轨电阻不计．导轨
上端连接有 E=6V、r=1Ω的电源和滑动变阻器 R．长度也为 L的金属棒 ab垂直导轨放置且
与导轨接触良好，金属棒的质量 m=0.2kg，棒 ab 电阻 R0=2Ω，整个装置处在竖直向上磁感
应强度为 B=1.5T 的匀强磁场中，金属棒一直静止在导轨上．（g 取 10m/s2，sin37°=0.6，
cos37°=0.8）求：
（1）当金属棒刚好与导轨间无摩擦力时，接入电路中的滑动变阻器的阻值 R多大；
（2） 当滑动变阻器接入电路的电阻为 R=5Ω时金属棒受到的摩擦力．
15. 如图所示，以 O为坐标原点建立平面直角坐标系，圆心为 O、半径为 R的圆形磁场区
域中存在垂直于纸面向外的匀强磁场，第三象限有沿 y轴正方向、电场强度大小未知的匀强
电场，在 y 2R处有一垂直于 y轴的足够大固定绝缘挡板。一质量为 m、电荷量为 q 的
带正电粒子，以大小为 v0的初速度沿与 x 轴正方向平行的方向从 3R R, 1.5R 点射
出，恰好从M点进入磁场，经磁场偏转后由 N点（未画出）离开磁场，并恰好垂直打在挡
板上，不计粒子受到的重力，求：
（1）匀强电场的电场强度大小 E；
（2）粒子刚进入匀强磁场时的速度方向与 x轴正方向的夹角 ；
（3）匀强磁场磁感应强度大小 B及带电粒子从出发到从 N点离开磁场区域运动的总时间 t。
试卷第 6页，共 6页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}
广安二中高 2022 级高二上期第二次物理试题
答 案
一、单选题（共 7题，每题 4 分，共 28 分）
1 2 3 4 5 6 7
B C D D C B B
二、多选题（共 3 题，每题 5 分，共 15 分）
8 9 10
AC BC AC
三、实验题：本题共 2 小题，共计 18 分（每空 2 分）
11. ①电流 ②×100 ③欧姆调零旋钮 电阻 ④ 1900 ⑤OFF（或交流电压最高档）
12.①. ②. 1.5 ③. 0.6
四、计算题：本题共 3 小题。第 13 题 11 分，第 14 题 13 分，第 15 题 15 分， 共 39
分。简要写出必要的文字说明和步骤，只有答案不给分。
13.【答案】（1）6A；（2）720W；（3）34.2kg
【解析】
【详解】（1）通过电动机的电流
I U UV 180 120 A=6A
R 10
（2）输入电动机的电功率
P IUV 6 120W=720W
（3）若电动机以 v=2 m/s匀速竖直向上提升重物，由能量关系
P I 2r mgv
解得 m=34.2kg
第 1 页 共 4 页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}
14【答案】（1）R=3Ω（2） f 0.3N，方向沿导轨向上
【解析】
【分析】(1)由闭合电路欧姆定律可求得接入电路中的阻值 R；
(2)作出受力分析，由共点力的平衡条件可得出力的表达式，再由闭合电路欧姆定律可求得
的摩擦力的大小．
【详解】(1) 当金属棒刚好与导轨间无摩擦力时，金属棒受重力 mg、安培力 F和支持力 FN
如图
根据平衡条件可得，mgsinθ=F1cosθ
又 F1=BI1l
I E1 R1 R r
联立上式，解得：R=3Ω；
(2) 当滑动变阻器的电阻为 R=5Ω时，电流：
I E 6 3 A A
R r R0 5 1 2 4
3 9
又：F=BIl=1.5 1N= N
4 8
mgsinθ＞F2cosθ，故金属棒受到沿导轨平面向上的摩擦力 Ff
根据平衡条件可得，mgsinθ=F2cosθ+Ff
联立解得 Ff=mgsinθ-F2cosθ
解得：Ff=0.3N．
mv 2 2mv R
15. 0【答案】（1） 0 ；（2）60 ；（3） ， t 2 3 3
qR qR 2v ） 0
【解析】
【详解】（1）如图所示，根据题设条件画出粒子的运动轨迹，带电粒子在匀强电场中做类平
抛运动，有
3R v0t1
1.5R 1 qE t 2
2 m 1
解得
第 2 页 共 4 页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}
2
t 3R mv1 ， E 0v0 qR
（2）粒子沿 y轴正方向的分速度大小
v qEy t 3vm 1 0
v
tan y
v0
解得
60
（3）粒子进入磁场时的速度大小
v 3v0 2 v 20 2v0
设粒子在磁场中运动的半径为 r，由几何关系有 r R，由洛伦兹力提供向心力，有
qvB m v
2

r
解得
B 2mv 0
qR
由几何知识得粒子在磁场中运动的圆心角为 150°粒子在磁场中运动的总时间为
1500. 2 5 2 = =3600 12 0
第 3 页 共 4 页
{#{QQABIYQQggAgAAAAABhCEQUYCkKQkBCAAKoOQBAMsAIBQQNABAA=}#}
故粒子从出发到最终离开磁场区域运动的总时间
t t1 t2 t3
R
联立解得 t
2v 2 3 3 0
第 4 页 共 4 页
