中小学教育资源及组卷应用平台

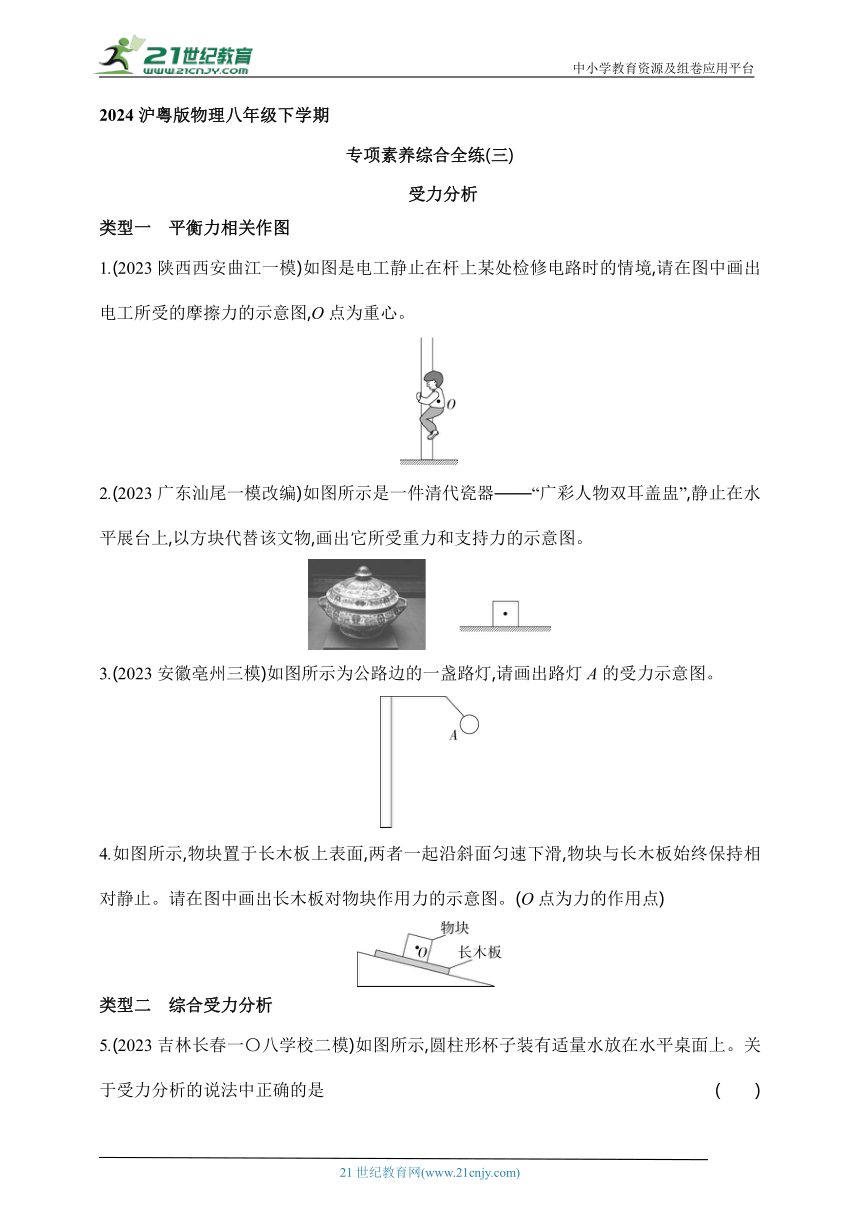

2024沪粤版物理八年级下学期
专项素养综合全练(三)
受力分析
类型一 平衡力相关作图
1.(2023陕西西安曲江一模)如图是电工静止在杆上某处检修电路时的情境,请在图中画出电工所受的摩擦力的示意图,O点为重心。
2.(2023广东汕尾一模改编)如图所示是一件清代瓷器——“广彩人物双耳盖盅”,静止在水平展台上,以方块代替该文物,画出它所受重力和支持力的示意图。
3.(2023安徽亳州三模)如图所示为公路边的一盏路灯,请画出路灯A的受力示意图。
4.如图所示,物块置于长木板上表面,两者一起沿斜面匀速下滑,物块与长木板始终保持相对静止。请在图中画出长木板对物块作用力的示意图。(O点为力的作用点)
类型二 综合受力分析

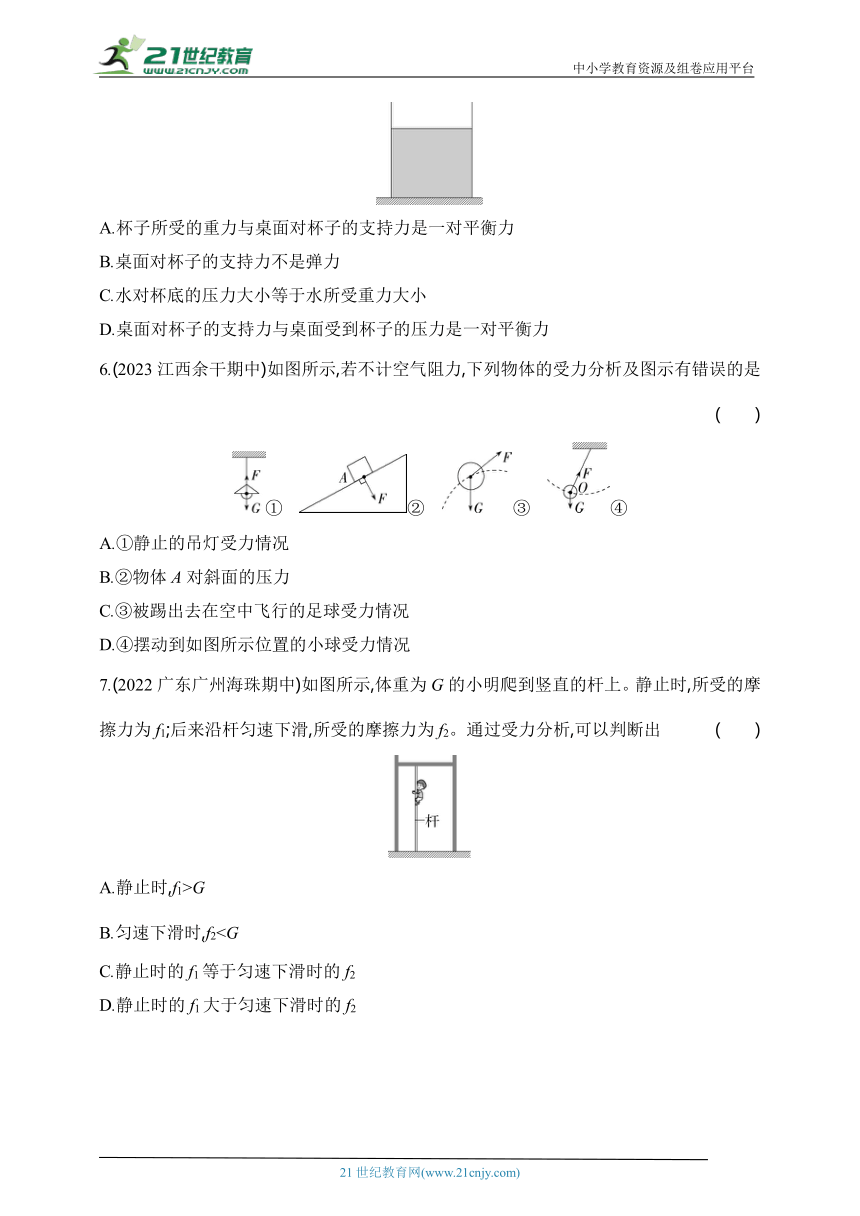

5.(2023吉林长春一〇八学校二模)如图所示,圆柱形杯子装有适量水放在水平桌面上。关于受力分析的说法中正确的是 ( )
A.杯子所受的重力与桌面对杯子的支持力是一对平衡力
B.桌面对杯子的支持力不是弹力
C.水对杯底的压力大小等于水所受重力大小
D.桌面对杯子的支持力与桌面受到杯子的压力是一对平衡力
6.(2023江西余干期中)如图所示,若不计空气阻力,下列物体的受力分析及图示有错误的是 ( )
① ② ③ ④
A.①静止的吊灯受力情况
B.②物体A对斜面的压力
C.③被踢出去在空中飞行的足球受力情况
D.④摆动到如图所示位置的小球受力情况
7.(2022广东广州海珠期中)如图所示,体重为G的小明爬到竖直的杆上。静止时,所受的摩擦力为f1;后来沿杆匀速下滑,所受的摩擦力为f2。通过受力分析,可以判断出 ( )
A.静止时,f1>G
B.匀速下滑时,f2C.静止时的f1等于匀速下滑时的f2
D.静止时的f1大于匀速下滑时的f2
答案全解全析
1.如图所示
解析 电工静止在杆上,有向下的运动趋势,电工所受重力和摩擦力是一对平衡力,所以过电工的重心作竖直向上的摩擦力f。
2.如图所示
解析 从重心竖直向下画一条带箭头的线段,标出符号G,即重力,从重心竖直向上画一条带箭头的线段,标出符号F,即支持力,注意两个力大小相等,即所画的长度要相等。
3.如图所示
解析 路灯处于静止状态,受力平衡,受到竖直向下的重力、竖直向上的支持力的作用;从路灯的重心作竖直向下的重力G和竖直向上的支持力F。
4.如图所示
解析 物块置于长木板上表面,两者一起沿斜面匀速下滑,由于地球的吸引物块受到竖直向下的重力G(此力不用画出);由于物块挤压长木板,使长木板发生弹性形变,产生对物块的支持力F;物块倾斜放置在长木板上,物块有下滑的运动趋势,则长木板对物块产生沿斜面向上的摩擦力f。
5.C 桌面对杯子的支持力等于杯子和水的重力之和,杯子所受的重力与桌面对杯子的支持力,大小不相等,不是一对平衡力,A错误;支持力的实质是弹力,桌面对杯子的支持力属于弹力,B错误;圆柱形杯子中水对杯底的压力F=pS=ρghS=G(容器的底面积为S),水对容器底的压力等于所装水的重力,C正确;桌面对杯子的支持力与桌面受到杯子的压力,大小相等、方向相反、作用在同一条直线上、作用在两个物体上,是一对相互作用力,D错误。故选C。
6.C 静止的吊灯,处于平衡状态,受到竖直向下的重力、竖直向上的拉力,并且这两个力是一对平衡力,A正确;压力的作用点在物体A与斜面的接触面上,从作用点起,沿垂直于斜面向下的方向画一条线段,在线段的末端画上箭头表示力的方向,B正确;被踢出去在空中飞行的足球,不再受到人的踢力作用,忽略空气阻力,足球只受重力作用,C错误;不计空气阻力,小球在图中位置受到重力和绳子拉力的作用,重力的方向竖直向下,拉力的方向沿绳子斜向上,D正确。故选C。
7.C 由题意可知,小明在匀速下滑和静止的过程中,均处于平衡状态,所以,所受的摩擦力与其重力是一对平衡力,大小均与重力大小相同,因此f1=f2。故选C。
