从三个方形看

课件26张PPT。横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。

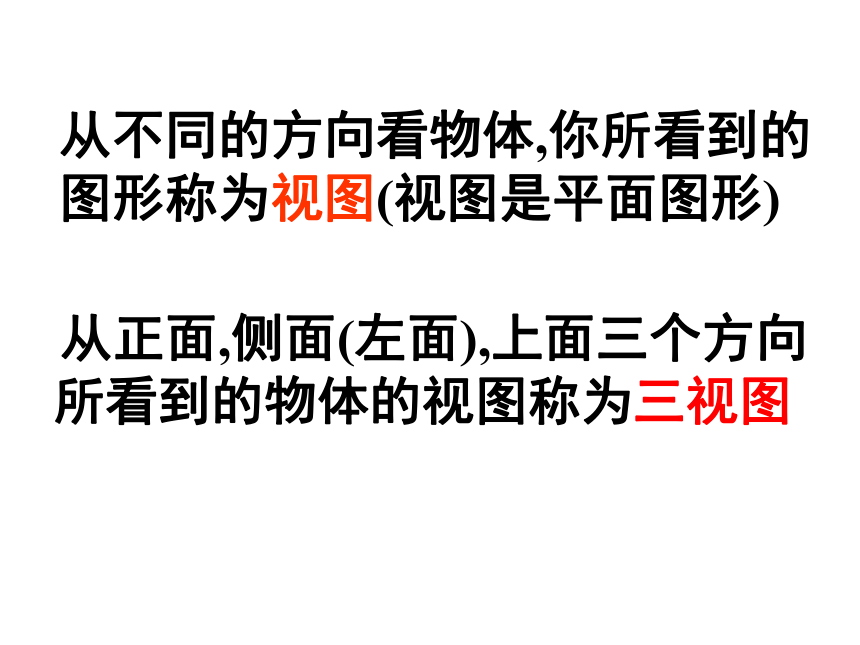

——苏轼从不同的方向看物体,你所看到的图形称为视图(视图是平面图形) 从正面,侧面(左面),上面三个方向

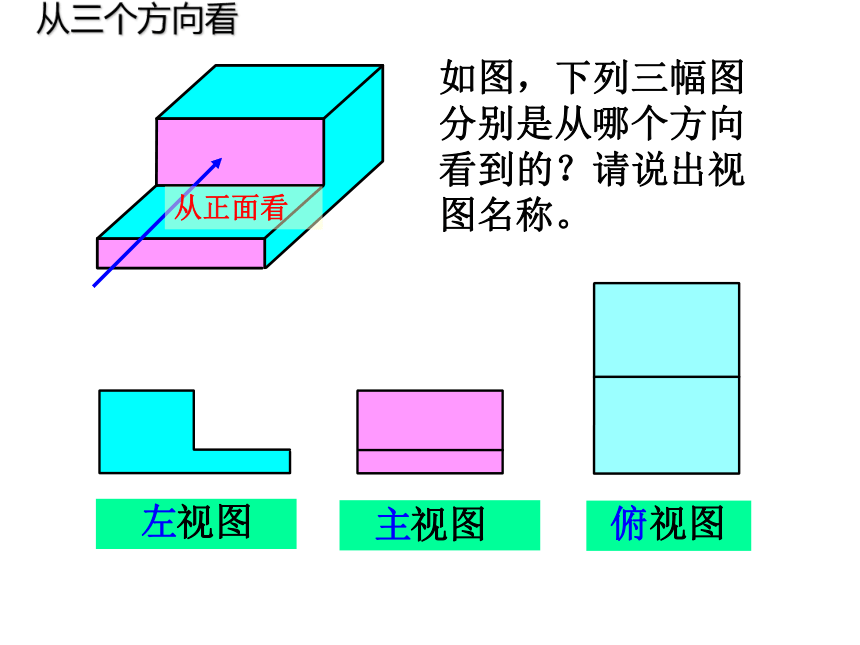

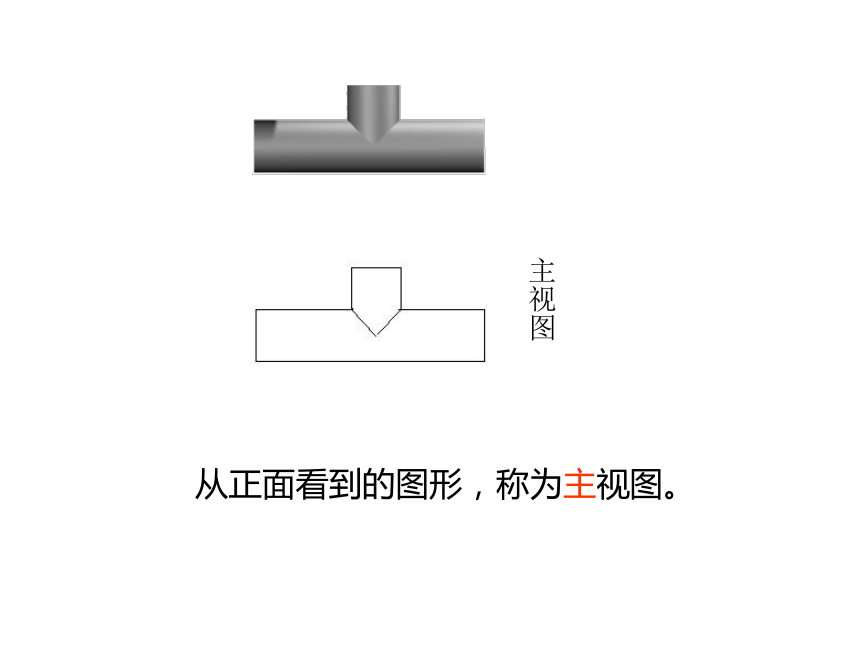

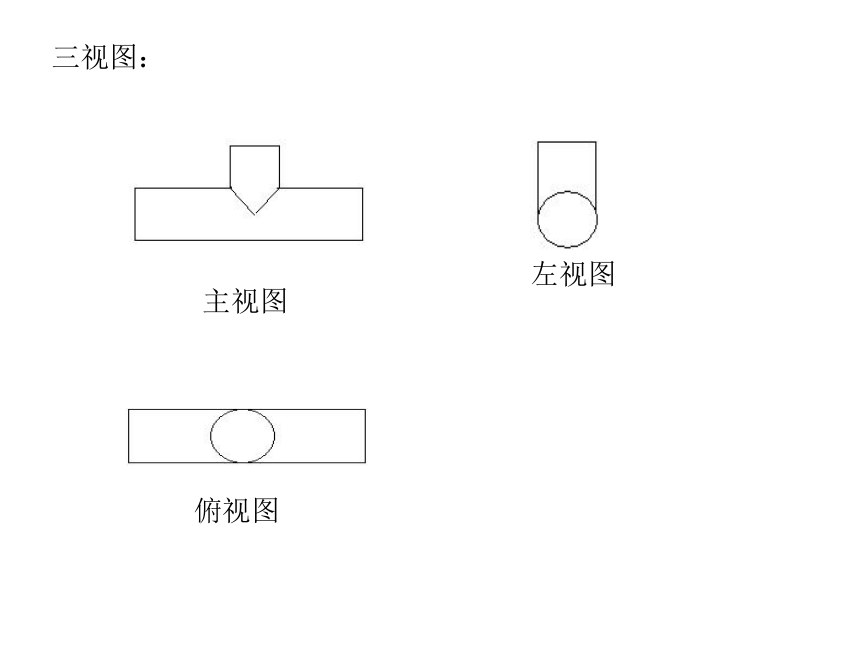

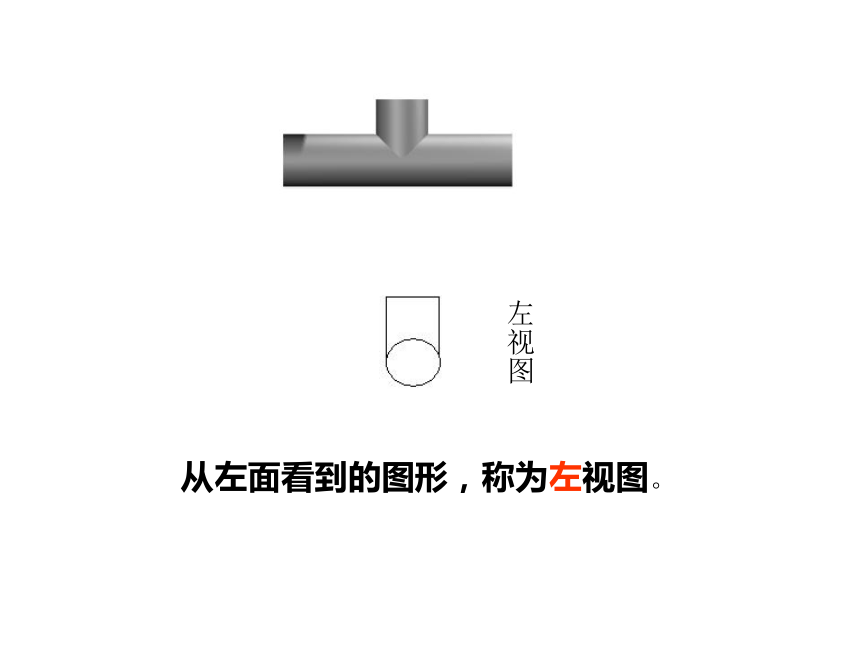

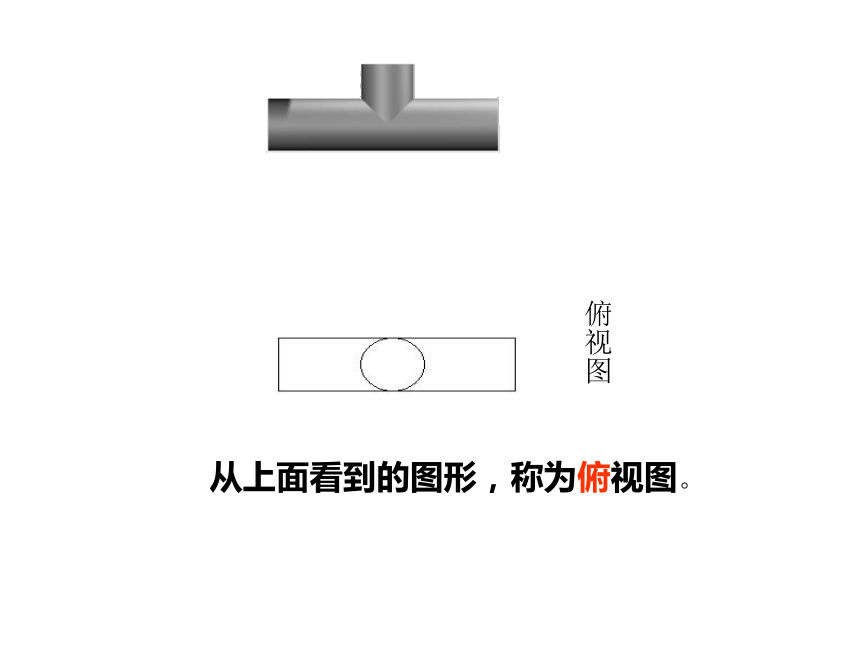

所看到的物体的视图称为三视图从正面看到的图形，称为主视图。主视图左视图从左面看到的图形，称为左视图。俯视图从上面看到的图形，称为俯视图。主视图左视图俯视图三视图：视图左俯如图，下列三幅图分别是从哪个方向看到的？请说出视图名称。主从三个方向看从正面看从三个方向看例题:画出圆柱的三视图解：圆柱的主视图和左视图都是长方形，俯视图是圆主视图左视图俯视图实物的三视图下面各图中物体形状分另可以看成什么样的几何体? 圆柱 圆锥 球从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:长方形 等腰三角形 圆侧面看:长方形 等腰三角形 圆上面看: 圆 圆 圆你能画出各物体的三视图吗?圆柱,圆锥三视图主视图左视图俯视图老师提示:画三视图要认真准确主视图左视图俯视图球的三视图老师提示:画三视图要认真准确主视图左视图俯视图创设情境问题:
现有一物体的俯视图如图所示:你能说出几种几何图形解：三视图如图所示主视图左视图俯视图你来画：画出下列组合图形的三视图解：三视图如图所示主视图左视图俯视图回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
挑战“自我”,提高画三视图的能力. 选择题：1.下列立体图形的正视图为三角形的是( ). CA3．下面三个平面图形是上面这个物体的三视图中正视图的是(　　) BC从三个方向看主视图左视图俯视图从三个方向看结束寄语画三视图是培养空间想象力的一个重要途径.
在挑战自我的平台(由物体画三视图,反过来由三视图想象实物的形状)充分展现自我才华.
