平面镜成像课件

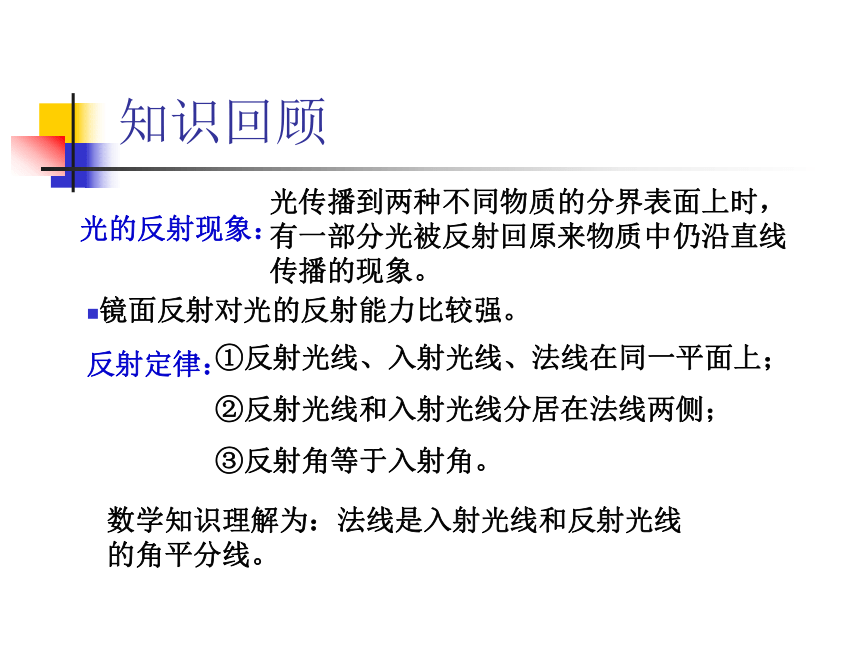

课件48张PPT。知识回顾光的反射现象：光传播到两种不同物质的分界表面上时，有一部分光被反射回原来物质中仍沿直线传播的现象。镜面反射对光的反射能力比较强。
反射定律：①反射光线、入射光线、法线在同一平面上；
②反射光线和入射光线分居在法线两侧；
③反射角等于入射角。数学知识理解为：法线是入射光线和反射光线的角平分线。 平面镜平
静
的
水

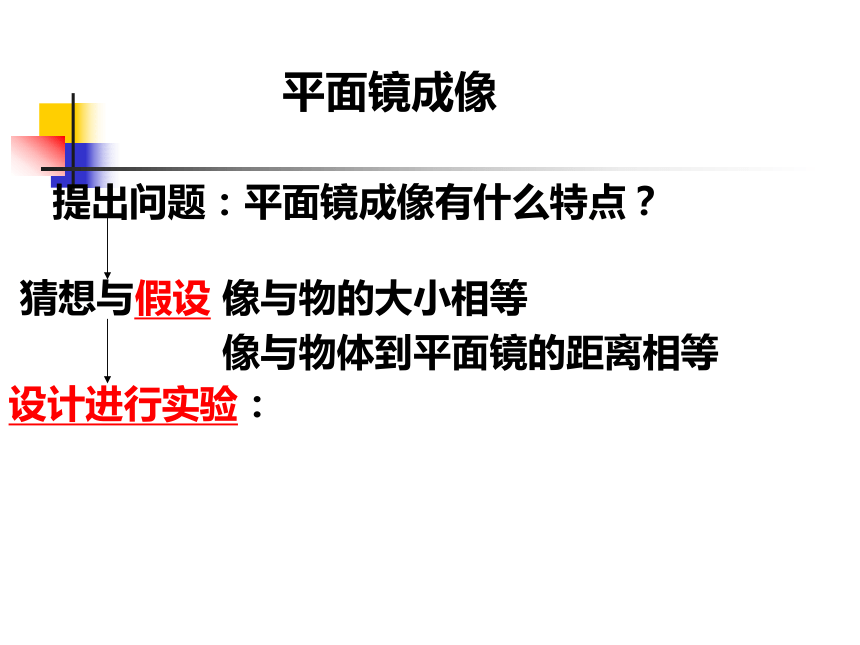

面平面镜成像平面镜成像第三节 平面镜提出问题：平面镜成像有什么特点？猜想与假设：像与物的大小相等设计进行实验：像与物体到平面镜的距离相等

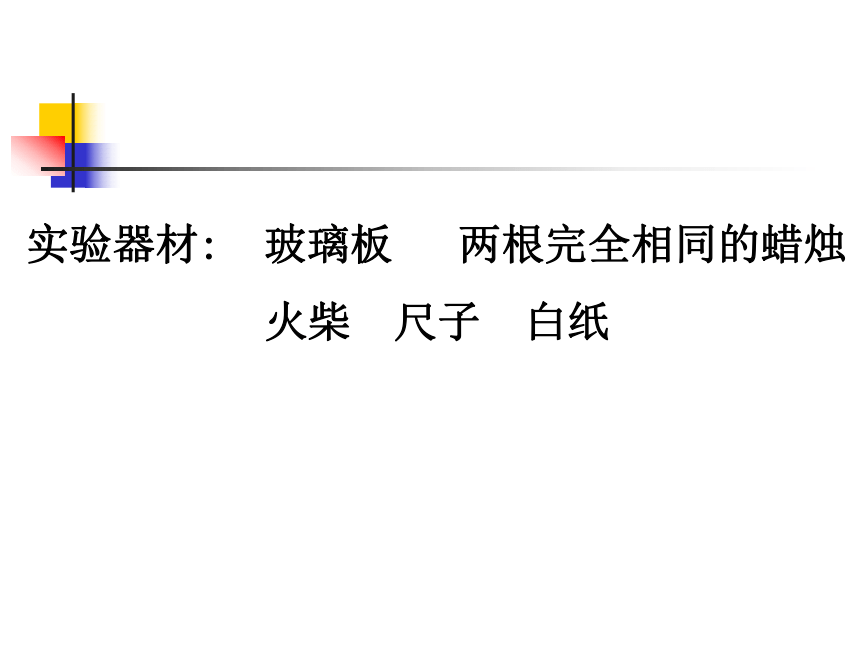

平面镜成像实验器材: 玻璃板 两根完全相同的蜡烛
火柴 尺子 白纸实验过程:在一张纸的中间画一条线，线上竖立一块玻璃板（玻璃板与线重合）作为平面镜,实验时在玻璃板前放一支点燃的蜡烛,移动玻璃板后的那支相同的未点燃的蜡烛，直到看上去和前面点燃的蜡烛的像完全重合，然后记下像的位置, 此时的位置就是像的位置。
用尺子量距离.
移动点燃的蜡烛，重做实验。
实验：提出问题：平面镜成像有什么特点？猜想与假设：像与物的大小相等设计进行实验：得出结论：像与物的大小相等像与物体到平面镜的距离相等
像与物体到镜面的距离相等平面镜成像平面镜成像的原理是什么？人眼是怎样确定物体的？平面镜成像原理:.SO1B1O2B2.S’平面镜所成的像是虚像光的反射人眼是怎样看见平面镜成的像？
虚像（1）实际光线的反向延长线会聚形成的像。
（2）能看到但不能呈在光屏上。平面镜成像特点：（等大）（等距） （垂直）（虚像）现象猜想结论分析实验 （相反）记忆方法：①正立、等大、虚像； ②像、物对镜面对称 。平面镜里的像有何特点？作图练习s要求：根据反射规律作图找像点s’；根据反射规律作图步骤：①从光点s引出两条光线，射到
平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入
射角，作反射光线；④作反射光线的反向延长线，交点即为光点s的像点s’。s要求：根据平面镜成像特点作图找像点s’根据平面镜成像特点作图步骤：①过s点作平面镜的垂线（像、物对镜面对称 ）；②截取s’点，让s’到镜面的距离等于s到镜面的距离（等距）；③画出像点s’（等大）练习例：作出物体AB经平面镜后所成的像A′B ′ B′A′1.“第二根蜡烛从前面看上去好象点燃一样”是什么目的？答：为了让它与第一根蜡烛的像在同一位置（即重合，可确定像的位置）。2.“两根蜡烛一样大小”是什么目的？3.研究“平面镜成像”实验，为何用“玻璃板”而不用“平面镜”？平面镜的应用l）用来成像——主要是用来观察眼睛不能直接看到的物体，如自己的面容、姿势、口腔内牙齿等 ．试衣镜可以清楚地看到衣服是否合身练功房内的镜子可以帮助我们纠正姿态平面镜的作用: 可改变光的传播方向和成像平面镜的应用: 2）改变光的传播方向
例：潜望镜如下图所示，L是平面镜，S是发光点，请你画出能看到S在平面镜中像的范围． 课堂练习ss镜子的大小只会影响观
察到像的范围的大小1.一个人从远处走向一块竖直挂着的平面镜，他在镜内的像将………………[ ]
　A．逐渐变大，并且逐渐向镜面靠近。
B．逐渐变小，并且逐渐离开镜面。
　C．先变大后变小，先靠近镜面再离开镜面。
D．大小不变，但逐渐向镜面靠。 练　习： D2．画出下图在平面镜中的像．AO3.如图所示，S′是S在平面镜中成的像，画出平面镜的位置来．4.某人身高1.70m，站在穿衣镜前１m处，他在镜中的像到镜面的距离是___m．当他向镜面前进０.５m时，人与像间的距离是____m．像高____ ___m。111.70
１．一个身高1.6m的人站在平面镜前0.5m处，他在镜中的像高
＿＿m；此时像与平面镜相距＿＿m；当他远离平面镜又走
了 0.5m,这时像与他相距___m
2．小明站在平面镜前，当她靠近平面镜时，她的像将（　）
　　A．远离平面镜且像变小；
　　B．靠近平面镜且像变大；
　　C．靠近平面镜且像不变；
　　D．远离平面镜且像不变；跟踪练习：3.平面镜成像是由于光的_______而形成，物体在平面镜中所成的像是_______。若小明同学身高1.5，他站在大衣柜的穿衣镜前1.5m，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_______。（选填“变大”、“变小”、“不变”）4.5.6.当你照镜子的时候，可在镜子里看到另外一个“你”，镜子里的这个“你”就是你的_________，由于进入你眼睛的光线并非真正来自平面镜后的“你”，所以把这个“你”叫做_________． 7.平面镜成的像_________在光屏上显示出来（填“能”或“不能”），平面镜成像是物体反射的光或物体发出的光射到平面镜时发生了_________的结果． 8.水面也能发生反射，我们从水中看到空中的飞机是_________像．（填“虚”“实”）
9.凸面镜使平行光束_________，凹面镜使平行光束_________．汽车的后视镜是_________面镜，利用它可以_________司机的视野． 10.某同学在竖直放置的平面镜前，从距平面镜2m处跳到了距平面镜4m处．下列关于镜中像的大小及像的距离的说法中正确的是
A．像与该同学大小相等，像到该同学的距离变为6m
B．像与该同学大小相等，像到该同学的距离变为8m
C．像比该同学大，像到该同学的距离变为6m
D．像比该同学小，像到该同学的距离变为8m11.小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm12.“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是
A．山的影子
B．山的实像
C．山的倒立的虚像
D．山的正立的虚像13.下图中是从平面镜中观察到的时钟图，则当时的时刻是
A．2：25 B．2：35
C．9：25 D．9：3514.下图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′． 15.指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
