第5节 光的反射
我们为什么能看到太阳？
我们为什么还能看到圣诞树、
墙壁等本身不发光的物体？
1.通过实验了解光的反射定律，知道法线、入射角和反射角的含义。
2.知道反射现象中光路的可逆性，能利用光的反射规律作图。
3.了解镜面反射和漫反射，并知道它们在生活中的应用。
1.光反射中的物理名词
一、光的反射定律
入射点（O）：入射光线与反射面的接触点。
入射光线（EO）：从光源投射到反射面的光线。
反射光线（OF）：入射光线射到反射面上后，被反射面反射后的光线。

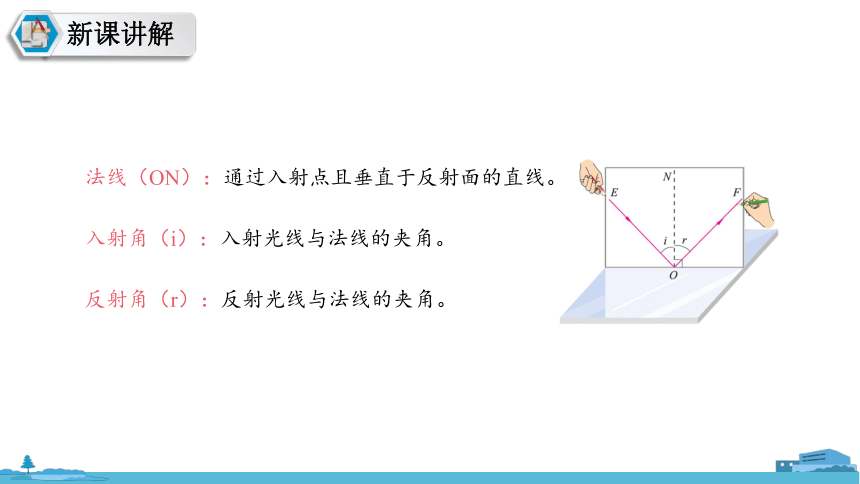

法线（ON）：通过入射点且垂直于反射面的直线。
入射角（i）：入射光线与法线的夹角。
反射角（r）：反射光线与法线的夹角。
2.实验探究光反射时的规律
探究反射光线、法线、入射光线位置关系
（1）按图所示，先使E、F成为同一平面，使入射光线沿纸板射向镜面上的O点，观察从镜面反射出的光线的方向。
（2）改变入射光线的方向，观察反射光线的方向怎样改变。
（3）如图所示，把纸片F向前折或向后折，观察是否能看到反射光线。
结论：
反射光线与入射光线以及法线在同一平面上。
反射光线和入射光线分居在法线两侧。
探究反射角和入射角大小关系
如表中的入射角度数大小，改变入射角，重复实验，完成下列表格。
实验序号 入射角α 反射角β
① 30°
② 60°
③ 90°
30°
60°
90°
结论：
反射角等于入射角
反射角随入射角增在而增大

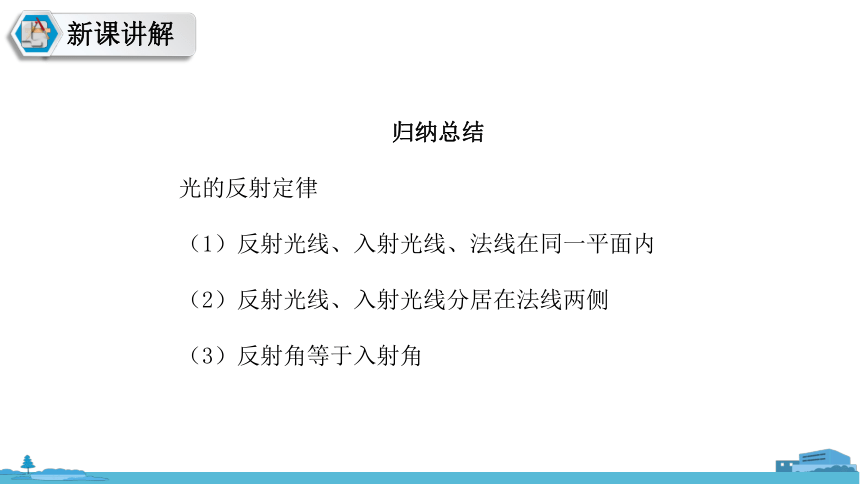

归纳总结
光的反射定律
（1）反射光线、入射光线、法线在同一平面内
（2）反射光线、入射光线分居在法线两侧
（3）反射角等于入射角
思 考
若让入射光线逆着反射光线的方向入射，那么此时反射光线将沿什么方向射出呢？
O
A
N
B
i
r
结论：反射光线将沿原来入射光线 的位置射出。即在光的反射现象中，光路是可逆的。
物体上一点
S
O
O′
C
A
A′
S′
平面镜
B
B′
人眼根据射入眼睛的那部分光线的传播方向和光沿着直线传播的 经验，看到S′处好像有一个发光点，这就是S点的像．
?反射后的光束是发散的，如同是从S′点发出的光线一样
人能直接看到物体，那么又是怎样看到镜中的像呢？
平面镜成像也是由于光的反射
3.光的反射作图
a.首先画法线
b、以法线为一边，做一个角等于入射角
（1）过入射点画法线
（2）画反射光线(根据反射角等于入射角)。
二、镜面反射与漫反射
1.镜面反射
平面镜
平行光线射到光滑表面上，反射光会平行射出，这种反射叫镜面反射。
镜面反射
平行光线射到粗糙表面上，反射光线会射向不同方向，这种反射叫漫反射。
白纸
2.漫反射
漫反射
观察漫反射和漫反射，你发现了什么？
①镜面反射和漫反射都遵循光的反射规律
②漫反射使我们能在不同方向看到本身不发光的物体。
镜面反射 漫反射
概念 平行的入射光线反射后，其反射光线仍然平行，这种反射称为镜面反射 平行的入射光线反射后，其反射光线射向四面八方，这种反射称为漫反射
光路图
反射面
举例
共同点
光滑的平面
凹凸不平，粗糙
黑板反光，平静水面在阳光照射下刺眼
从不同角度看到不发光物体
漫反射和镜面反射都遵守光的反射定律
镜面反射和漫反射的异同
3.生活中的镜面反射和漫反射
镜面反射
梳妆镜
望远镜
后视镜
镜面反射的危害
光污染:阳光照射强烈时,城市里建筑物的玻璃幕墙、磨光大理石等装饰反射光线,炫目的光干扰人们的正常生活,形成了光污染。
漫反射
浴室里的毛玻璃
用幕布做投影仪
自行车尾灯
光的反射
光的反射定律
两种反射
镜面反射
漫反射
都遵循光的反射规律
在反射现象当中，光路是可逆的
光的反射作图
凹面镜和凸面镜
平面镜的镜面是平的，而有些镜子的表面是曲面，如凹面镜和凸面镜。如图所示，凹面镜对光有会聚作用，凸面镜对光有发散作用，它们都能成像且有很多应用。
利用凹面镜对光的会聚作用，可使光的能量集中。手电筒中的反光罩、太阳灶、点燃奥运会圣火的装置(如图所示)都是凹面镜。
与平面镜相比，凸面镜能扩大视野汽车的后视镜、道路拐弯处的反光镜(如图所示)都是凸面镜。在山区道路的拐弯处设置凸面镜，有利于避免交通事故的发生。
1.关于探究“光的反射规律”的实验中，说法不正确的是（ ）
A.图甲中的纸板EOF应该与平面镜垂直
B.在图甲中，若沿着BO方向入射一束光，则反射光将沿着OA方向反射出去
C.若将纸板NOF沿着ON向后转动如图乙，则光线A0没有发生光的反射
D.纸板上发生光的漫反射，便于观察光的传播路径
C
2. 粼粼波光是由于____________产生的。我们能从不同的方向看到本身不发光的物体，是因为物体发生了________。
光的反射
漫反射
3. 一束光AO射向平面镜，光线AO与镜面的夹角如图所示，则反射角的大小为____。现在城市里很多高楼大厦采用玻璃幕墙作装饰，当强烈的太阳光照射到玻璃幕墙时，就会发生________反射，造成“光污染”。
65°
镜面
4. 按要求作图（请保留作图痕迹）：如图所示，画出入射光经互相垂直的两个平面镜反射的光路。
450
