探究凸透镜
成像规律

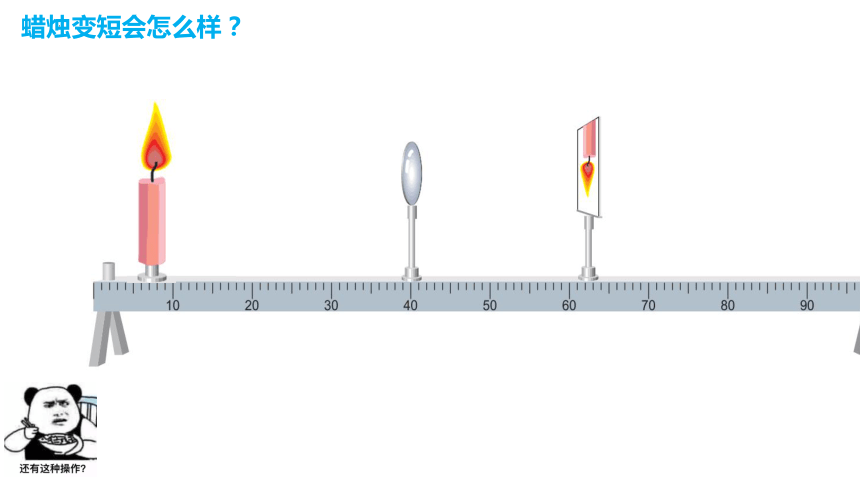

蜡烛变短
蜡烛变短会怎么样？

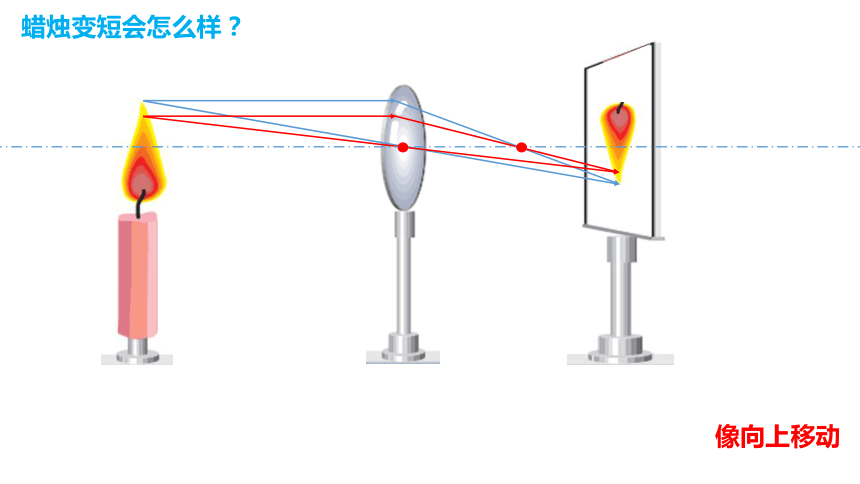

蜡烛变短会怎么样？
像向上移动
探究凸透镜
成像规律

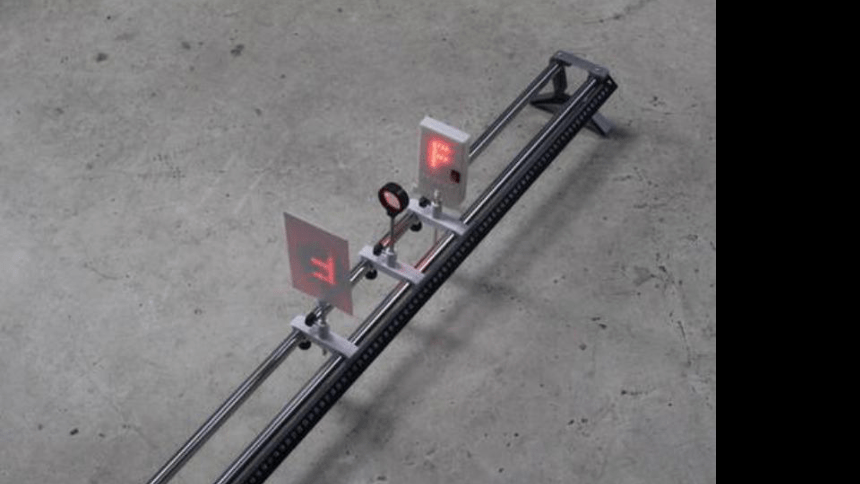

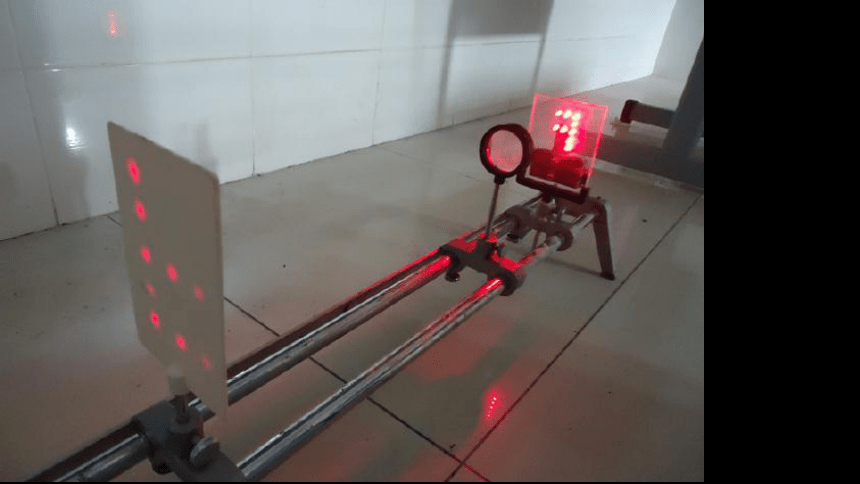

有 的改进版

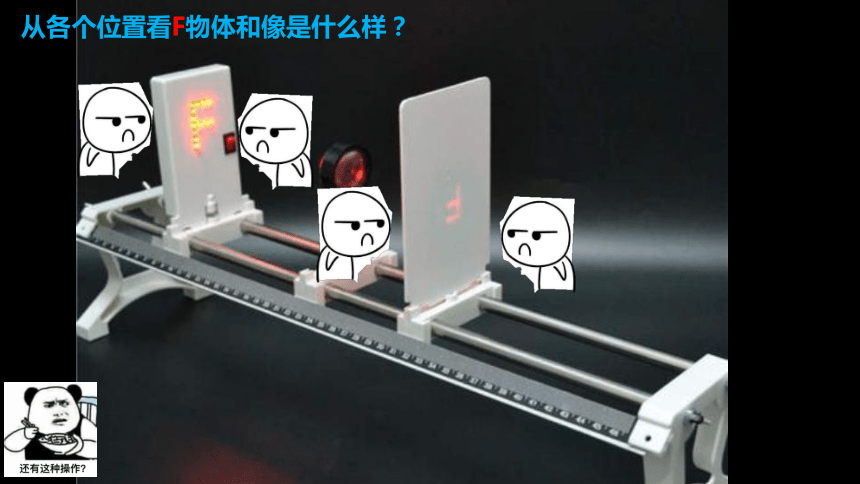

从各个位置看F物体和像是什么样？
F
F
F
F

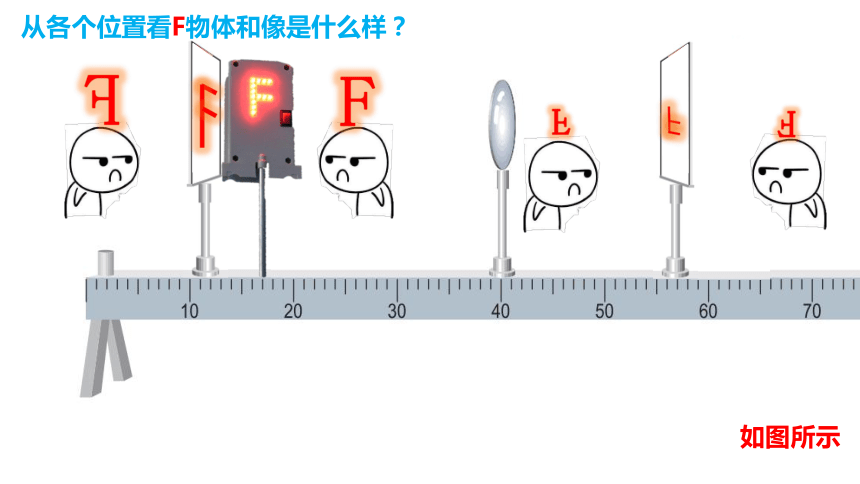

从各个位置看F物体和像是什么样？
如图所示
F
F
F
F

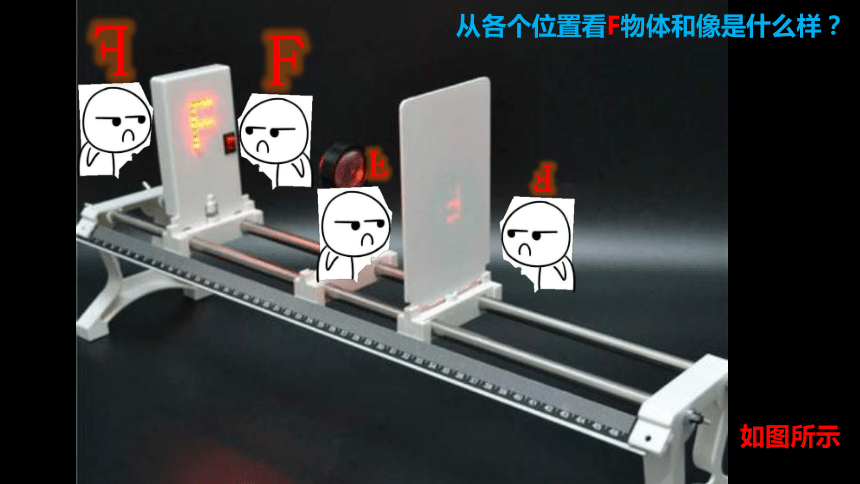

从各个位置看F物体和像是什么样？
如图所示
探究凸透镜
成像规律
移动物体和凸透镜
O
F
2F
F
2F
成实像时，物体靠近凸透镜，像远离凸透镜，像越来越大
成实像时，物体远离凸透镜，像靠近凸透镜，像越来越小
F
2F
2F
F
将蜡烛靠近凸透镜会怎么样？
像远离凸透镜，像变大
F
2F
2F
F
将蜡烛远离凸透镜会怎么样？
像靠近凸透镜，像变小
F
2F
2F
F
将凸透镜靠近蜡烛怎么样？
像变大
F
2F
2F
F
将凸透镜远离蜡烛怎么样？
像变小
在天安门广场某处，小明想拍摄天安门城楼的全景，但发现在该位置无论如何调节调焦环都不能实现。请你利用学到的凸透镜成像的规律，帮小明想想办法。应如何做，才能拍摄到天安门城楼的全景？
题
在天安门广场某处，小明想拍摄天安门城楼的全景，但发现在该位置无论如何调节调焦环都不能实现。请你利用学到的凸透镜成像的规律，帮小明想想办法。应如何做，才能拍摄到天安门城楼的全景？
题
F
2F
2F
F
探究凸透镜
成像规律
交换物体和光屏的位置
F
2F
2F
F
u=34cm
v=13cm
v'=34cm
u'=13cm
成倒立缩小实像时，交换蜡烛和光屏的位置会怎么样？
可逆性
可逆性
O
F
2F
F
2F
A
A'
u=34cm
v=13cm
v'=34cm
u'=13cm
F
2F
2F
F
成倒立缩小实像时，交换蜡烛和光屏的位置会怎么样？
成倒立放大的实像
移动透镜
交换位置
F
2F
2F
F
u=34cm
v=13cm
v'=34cm
u'=13cm
成倒立缩小实像时，移动凸透镜让物距和像距大小互换会怎样？
成倒立放大的实像
探究凸透镜
成像规律
添加透镜
光屏上成实像时，在蜡烛和凸透镜之间加一凹透镜会怎样？
将光屏远离凸透镜才可能在光屏上成清晰的像
光屏上成实像时，在蜡烛和凸透镜之间加近视镜会怎样？
将光屏远离凸透镜才可能在光屏上成清晰的像
光屏上成实像时，在蜡烛和凸透镜之间加一凸透镜会怎样？
将光屏靠近凸透镜才可能在光屏上成清晰的像
光屏上成实像时，在蜡烛和凸透镜之间加一远视镜会怎样？
将光屏靠近凸透镜才可能在光屏上成清晰的像
探究凸透镜
成像规律
换凸透镜
或者让它变形
题
甲、乙两个凸透镜的焦距分别是2 cm和4 cm。画出平行光经过它们之后的光线。
看一看哪个凸透镜使光偏折得更显著些？
凸透镜的焦距越小，透镜对光的会聚作用越强
光屏上成实像时，换一个焦距小的凸透镜会怎样？
将光屏靠近凸透镜才可能在光屏上成清晰的像
光屏上成实像时，换一个焦距大的凸透镜会怎样？
将光屏远离凸透镜才可能在光屏上成清晰的像
在有的题目中，凸透镜可以是水做的……
在有的题目中，凸透镜可以是水做的……
探究凸透镜
成像规律
遮住透镜
遮住透镜一部分会怎样？
遮住透镜一部分会怎样？
光屏上仍成完整的像，只不过更暗了一些
小明同学在做探究凸透镜成像规律的实验中，光屏上得到发光体清晰的实像，但他不小心用手指指尖触摸到了凸透镜中，这时光屏上会出现怎样的情况？小勇说，光屏上会有指尖的像；小强说，光屏上会出现指尖的影子。你说呢？
题
判断焦距
在如图位置成倒立等大的实像，请判断凸透镜焦距是多少？
cm
O
F
2F
F
2F
物体距离凸透镜光心2倍焦距处时，
在对侧距离凸透镜光心2倍焦距处，成等大倒立实像
在如图位置成倒立等大的实像，请判断凸透镜焦距是多少？
cm
15cm
探究凸透镜
成像规律
不是凸透镜的
“凸透镜”
题
小明将装有适量水的圆柱形玻璃杯放在物理书前适当位置，看到了如图甲所示的情形。她又在硬纸板上画了一个如图乙所示的转弯标志，把它放在图甲中物理书的位置，可能看到的是图中的（　 　）
B
A
B
C
D
题
找一个圆柱形的玻璃瓶，里面装满水。把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔。如果把笔由靠近玻璃瓶的位置向远处慢慢地移动，你会看到什么现象？实际做一做，验证你的猜想。
题
正立 放大 虚像
题
倒立 放大 实像
题
倒立 等大 实像
题
倒立 缩小 实像
题
找一个圆柱形的玻璃瓶，里面装满水。把一支铅笔水平地放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支笔。如果把笔由靠近玻璃瓶的位置向远处慢慢地移动，你会看到什么现象？实际做一做，验证你的猜想。
题
如图所示，在白板上画有两个箭头（图甲），用玻璃杯装半杯水放在白板前（图乙），人眼观察到位于下方的箭头发生了变化，根据此现象，下列判断正确的是（　 　）
A．玻璃杯下半部分相当于一个凹透镜
B．将玻璃杯远离白板，下方箭头看起来会变小
C．下方箭头成像原理在生活中的应用是放大镜
D．下方箭头是通过水杯形成的虚像
B
题
小明找来一个圆柱形玻璃杯，在玻璃杯后白纸上面水平方向的箭头如图丙所示，慢慢向玻璃杯中注水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，不可能是图丁中的（ ）
C
