滑轮（课件）
图片预览
文档简介

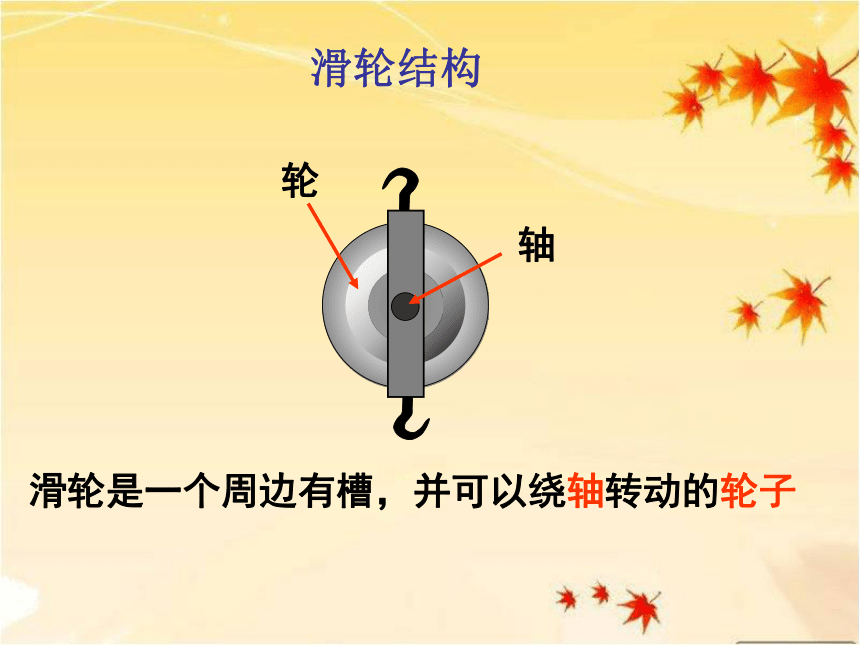

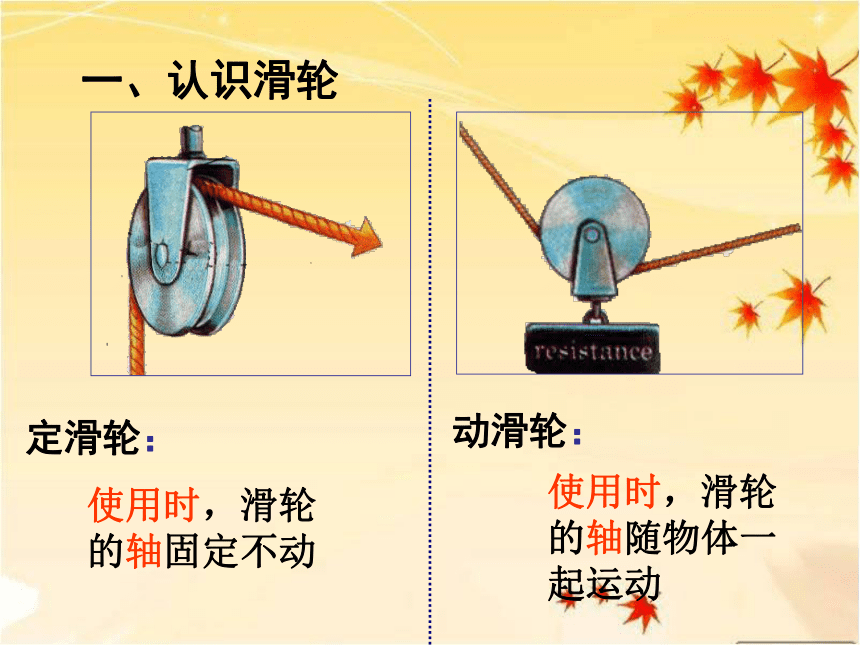

课件26张PPT。11.2 滑轮胖子和 瘦子滑轮结构滑轮是一个周边有槽，并可以绕轴转动的轮子定滑轮动滑轮一、认识滑轮定滑轮：使用时，滑轮的轴固定不动动滑轮：使用时，滑轮的轴随物体一起运动二、探究使用定滑轮的特点结论：使用定滑轮不省力，但可以改变力的方向1.定滑轮特点:

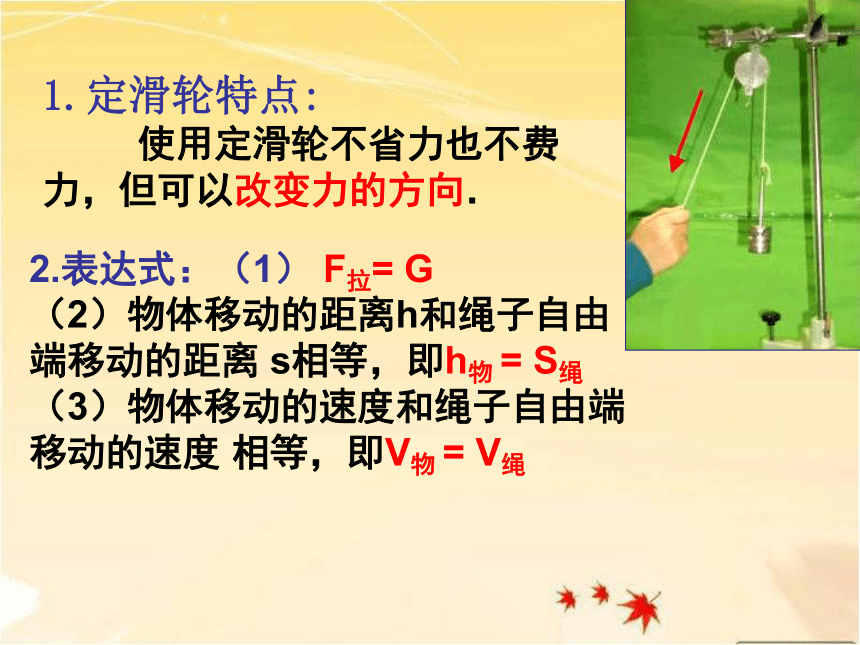

使用定滑轮不省力也不费力，但可以改变力的方向．2.表达式：（1） F拉= G
（2）物体移动的距离h和绳子自由端移动的距离 s相等，即h物 = S绳
（3）物体移动的速度和绳子自由端移动的速度 相等，即V物 = V绳F1F2OL1=L2F2F1OL1=L2 等臂杠杆
3.定滑轮的实质三、探究使用动滑轮的特点特点：使用动滑轮能省一半力，但不可以改变施力的方向FG探究使用动滑轮的特点分析：思考：上表中的数据与所得结论不符，仅是由于误差造成的吗？由于滑轮自身具有重力。 G0=0.4NGF1.动滑轮特点:
使用动滑轮可以省一半的力，但费一倍的距离，不改变力的方向．2.表达式：
F = G/2（理想情况，忽略滑轮的重力）
F=（G+G动）/2（非理想）
S绳= 2 h物
V绳 = 2V物动滑轮实质可看做是一个动力臂是阻力臂两倍的杠杆2.动滑轮的实质若拉力F沿斜上方拉，F= G吗？ 12F2F1GL1L2OF1/L1/∵动力臂L1减小∴动力F增大 要使动滑轮省一半的力，必须使绳子沿竖直方向拉 定滑轮虽然能改变力的方向，使我们工作方便，但不能省力； 于是人们就把定滑轮和动滑轮组合起来使用，把它们各自的优点结合起来，这样就组成了滑轮组． 而动滑轮虽然能省一半力，但不能改变力的方向，使用时经常感觉不便．胖子和 瘦子1.滑轮组用几段 绳子吊起物体，将物体提升的力等于物重的几分之一,即
2. 绳子自由端通过的距离等于物体上升的距离的n倍,即:S绳= n h物四、滑轮组 特点：滑轮组同时具备定滑轮和动滑轮的特点，既可以省力，又能改变力的方向。Fn=2n=3F=G/2F=G/3
滑轮组绳子的绕法：当n为偶数时，绳子的起点在定滑轮上；
当n为奇数时，绳子的起点在动滑轮上。绕绳的起点：奇动偶定滑轮组的绕法绕绳的起点：奇动偶定六、轮轴和斜面 轮轴实质可看做是一个可以连续转动的杠杆F1·R=F2·rF1F2rR 动力作用在轮上，轮轴是一个省力杠杆，但费距离 动力作用在轴上，轮轴又将起到什么作用？门把手、汽车方向盘、扳手也是轮轴2.斜面是一个省力的简单机械供轮椅通行的斜坡盘山公路第三节 滑轮１．定滑轮：（1）使用特点：可以改变力的方向，不省力也不费力；不省距离也不费距离．（2）实质：是一个等臂杠杆．２．动滑轮：（1）使用特点：能省一半力，但不改变力的方向；要多移动一倍距离．（2）实质：动力臂是阻力臂二倍的杠杆．３．滑轮组（1）使用优点：既可省力，又可改变力的方向；但不能既省力又省距离．（2）公式：Ｆ＝Ｇ总／n＝（Ｇ物＋Ｇ动滑轮）／n （不计滑轮摩擦） s＝nh 物体重为180N，拉力F为 ，若滑轮重力20N，则拉力F为 . 如果，物体上升1m，则绳子上升为 m360N380N2例1： 如图所示，用滑轮按甲、乙、丙三种方式拉同一重物在相同的水平面上做匀速直线运动，拉力分别为F1、F2、F3，比较它们的大小，其中正确的是（ ）
A．F1=F2=F3 B．F1＜F2＜F3
C．F1＜F3＜F2 D．F3＜F1＜F2
CF1 = f摩/2f摩f摩f摩F2 = 2 f摩F3 = f摩分析：不考虑滑轮重及滑轮上的摩擦时1. 如图所示，物重100N，不计摩擦、绳重及动滑轮重，求拉力F的大小。
例题反馈：解：F=G/2=50N2. 如图所示，物体A重G＝80N，在F＝60N拉力下匀速前进，此时物体A受到的摩擦力等于＿______N。（滑轮自重及绳子与滑轮的摩擦不计）.1:竖直方向上有一对平衡力N和G2:水平方向上有一对平衡力T和fG=N=80NT=f=120N因为所以f=2F=120N120 3、如图10所示，若拉力F=900牛顿，物体A重1500牛顿，不计滑轮重和绳与滑轮间摩擦。当绳子自由端移动3米，则沿水平方向匀速拉动物体A前进时，物体A与地面间摩擦力是______牛顿，物体A移动______米。
27001
