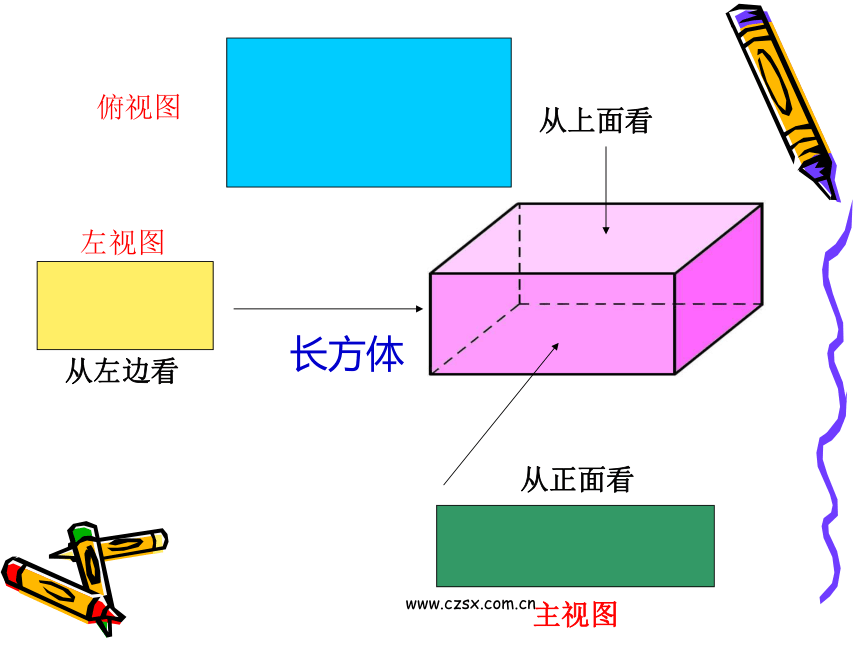

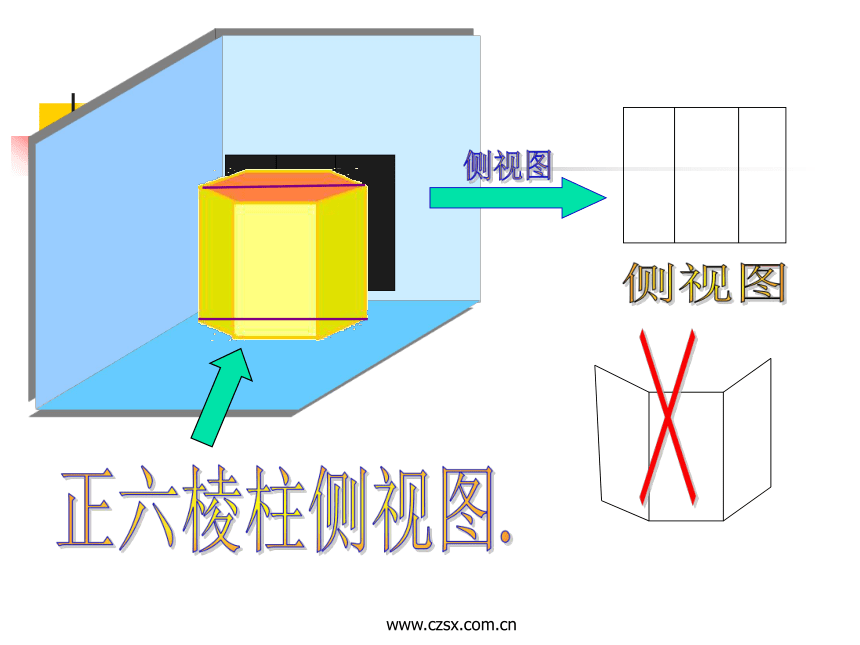

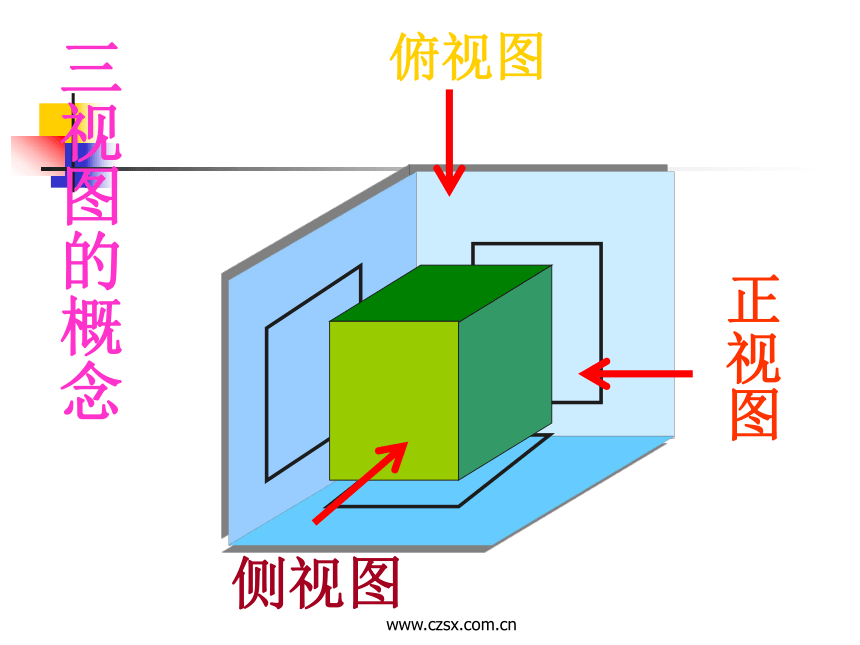

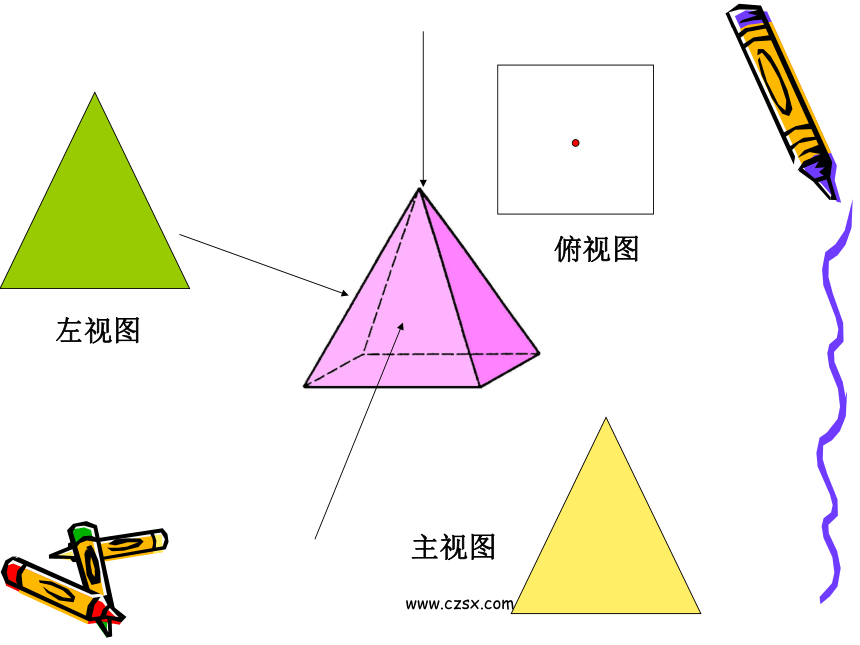

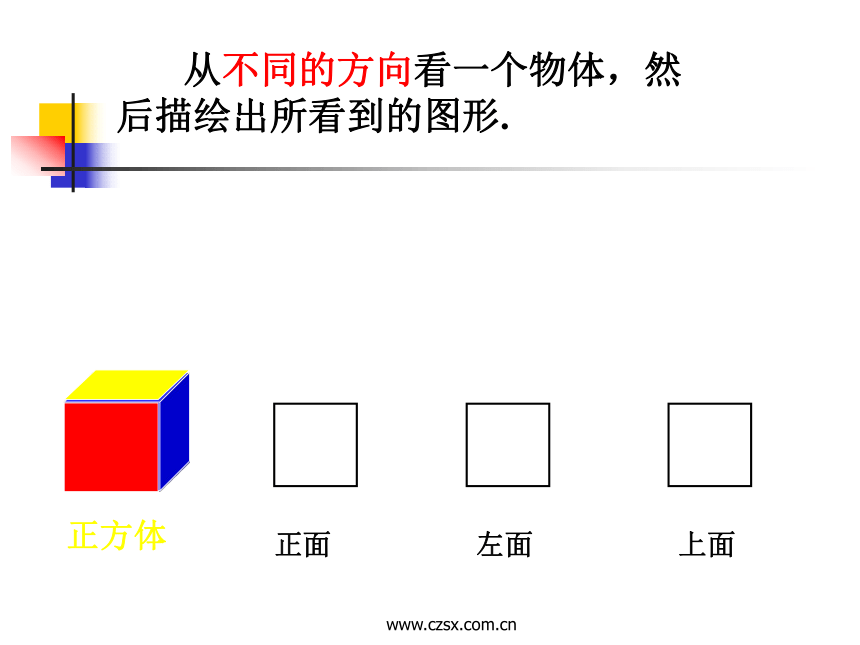

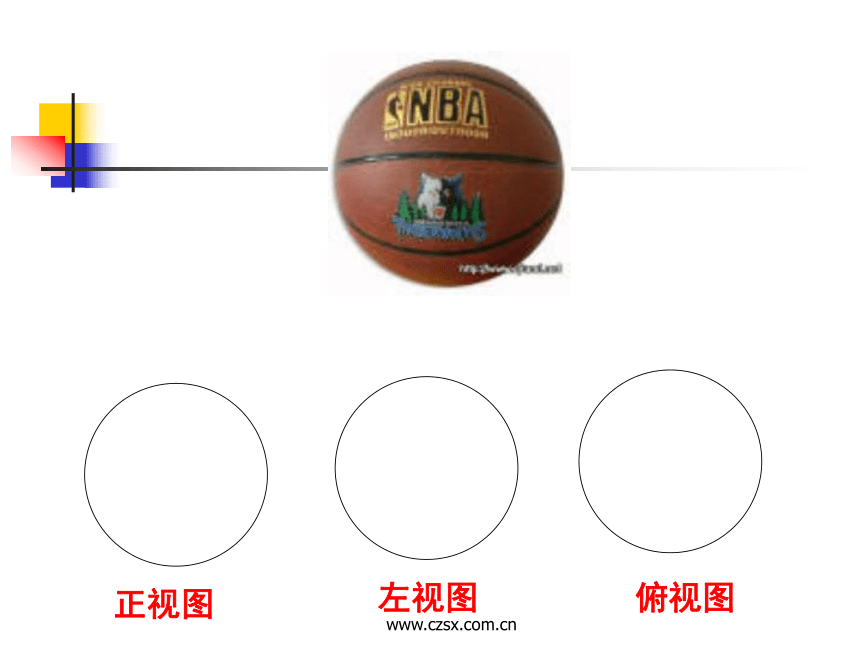

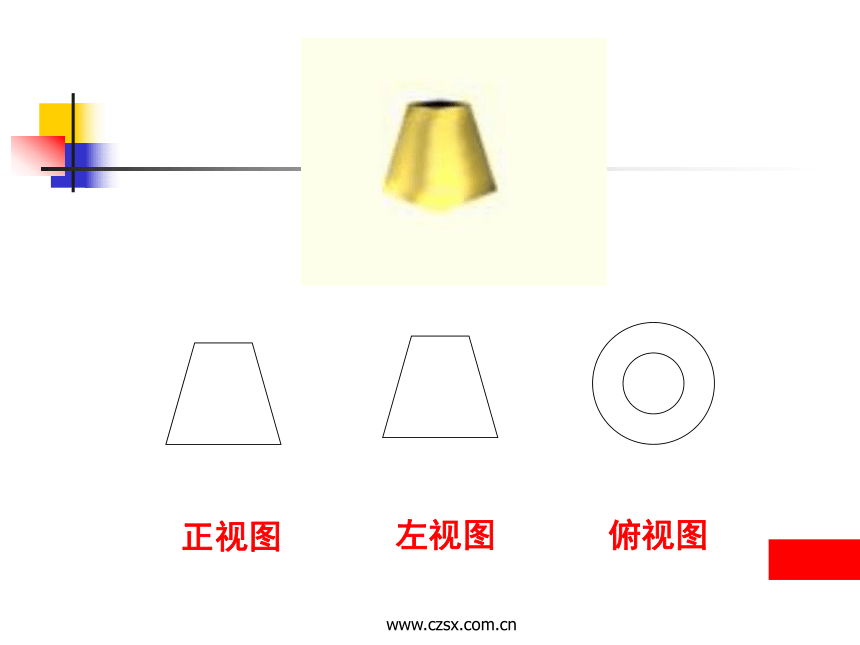

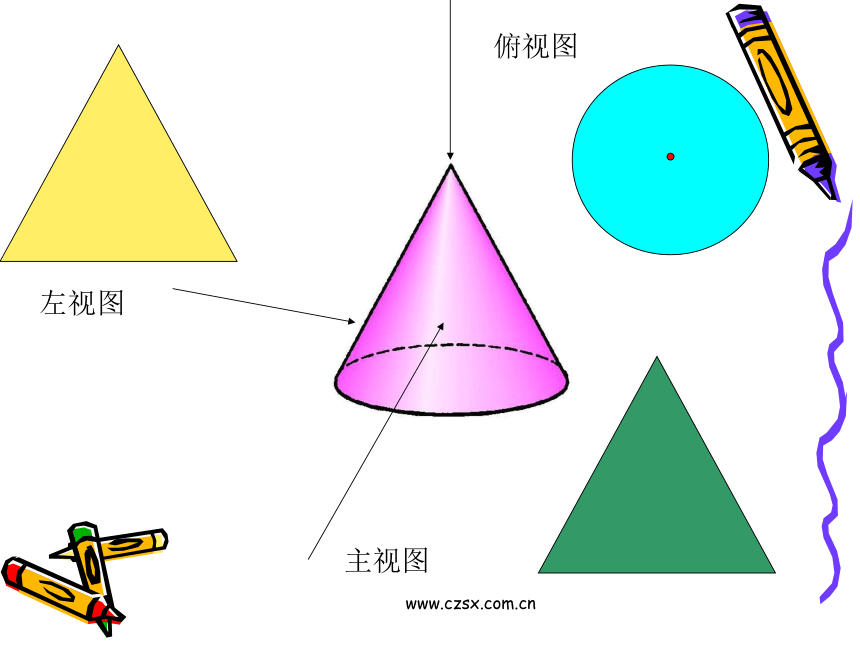

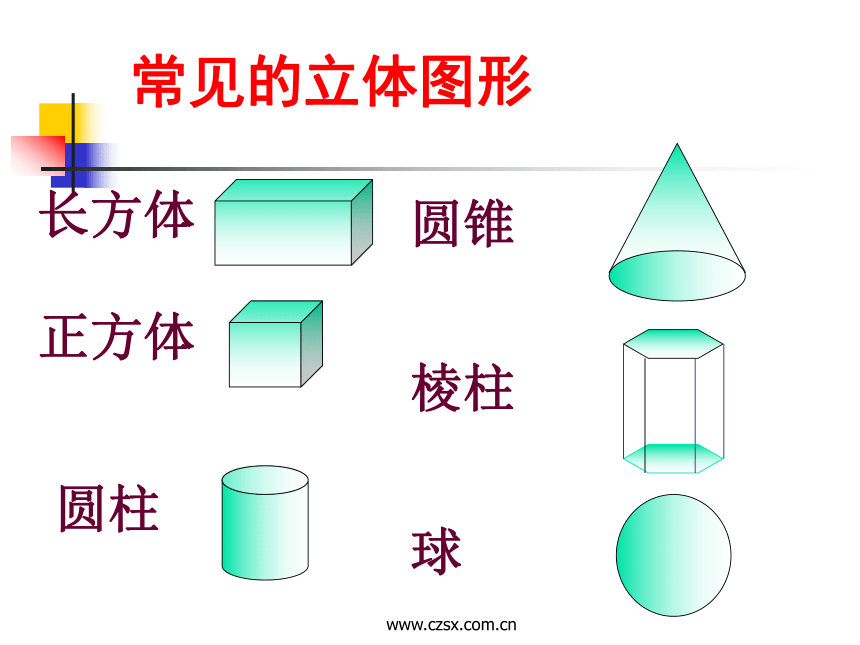

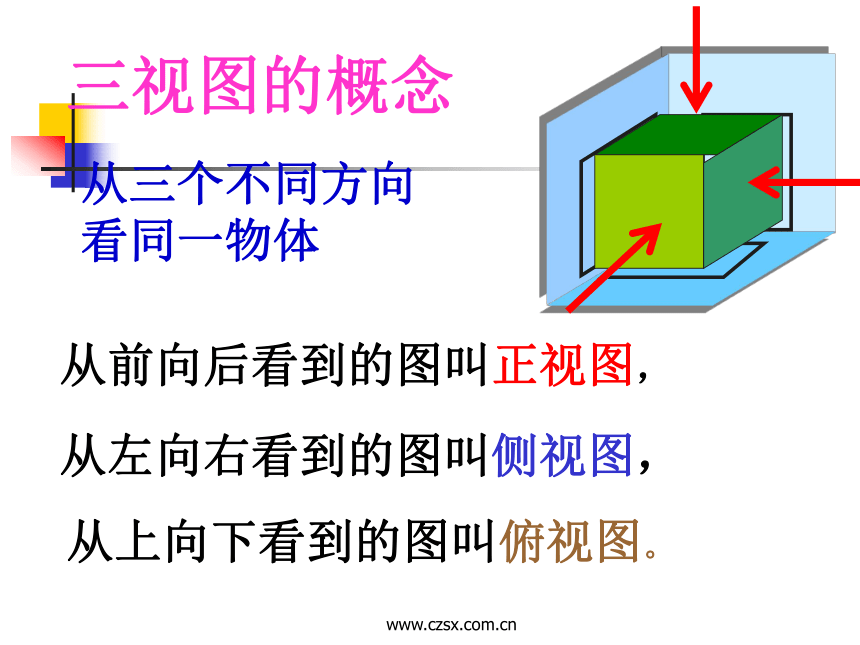

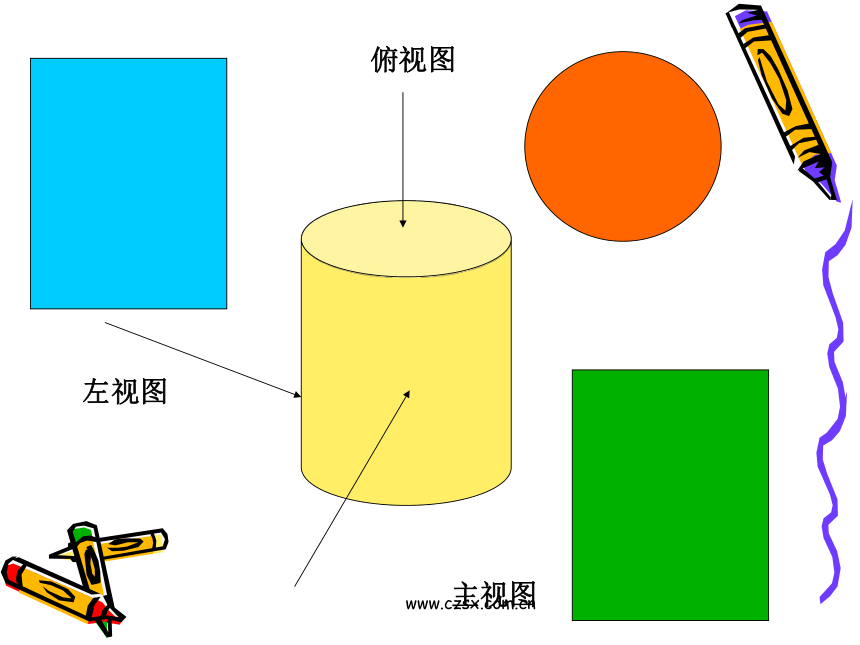

课件33张PPT。www.czsx.com.cn 常见的立体图形长方体正方体www.czsx.com.cn《数学》(人教版.七年级 上册)第四章 图形认识初步4.1 多姿多彩的图形立体图形的三视图www.czsx.com.cn三视图的概念俯视图侧视图正视图www.czsx.com.cn从前向后看到的图叫正视图，从左向右看到的图叫侧视图，从上向下看到的图叫俯视图。三视图的概念从三个不同方向看同一物体www.czsx.com.cn从正面看从左边看从上面看主视图左视图俯视图www.czsx.com.cn 从不同的方向看一个物体，然后描绘出所看到的图形.正面 左面 上面www.czsx.com.cn正六棱柱侧视图.× www.czsx.com.cnwww.czsx.com.cn主视图左视图俯视图www.czsx.com.cn主视图左视图俯视图www.czsx.com.cn主视图左视图俯视图www.czsx.com.cnwww.czsx.com.cn 从你所在的位置看这组几何体，看到的是什么样子？能否把你所看到的样子画下来？www.czsx.com.cn从上面看从左面看从正面看主视图左视图俯视图www.czsx.com.cn主视图左视图俯视图画出下面几何体的主视图、左视图与俯视图www.czsx.com.cn画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图www.czsx.com.cn正视图俯视图侧视图? 练一练 ?www.czsx.com.cn探究分别从正面、左面、上面观察这个图形，各能得到什么平面图形？www.czsx.com.cn下面是一个组合图形的三视图，请描述物体形状正视图左视图俯视图物体形状思考：www.czsx.com.cn小结这节课我们学习了从三个不同的方向看立体图形1.从正面看-----主视图2.从左面看------左视图3.从上面看------俯视图1、必做题：课本118页习题3.1第4题
2、选做题：课本120页习题3.1第13题课后作业www.czsx.com.cnwww.czsx.com.cn一.选择题：从正面看（　　）从上面看（　　）从左面看（　　）ABAwww.czsx.com.cn俯视图左视图正视图ABC（　　）（　　）（　　）BCBwww.czsx.com.cn从正面看从左面看从上面看 画出从下列三个方向看下面立体图形得到的平面图形www.czsx.com.cn 下面是看一个立体图形得到的平面图形，你能画出这个立体图形吗？www.czsx.com.cn正四棱台正四棱锥www.czsx.com.cn 一辆汽车从小明的前面经过，小明拍摄了一组照片，则按照汽车被摄入镜头的先后顺序排列照片下面的编号应为___________________。5 ，2 ，4 ，1，3认真观察，好好思考，你一定行！www.czsx.com.cn侧视图正视图俯视图下面三视图是表示哪个几何体？www.czsx.com.cn思考：下图中的三视图表示哪个几何体？www.czsx.com.cn1122正视图：侧视图：思考方法? 先根据俯视图确定主视图有 列， 3 再根据数字确定每列的方块有 个， 不用摆出这个几何体，你能画出这个几何体的正视图与左视图吗？正视图有 列，第一列的方块有 个，1第二列的方块有 个，2第三列的方块有 个，1侧视图有 列，2第一列的方块有 个，2第二列的方块有 个，2www.czsx.com.cn4或54　　一个由几个小正方体组成的几何图形，分别从正面、 上面看所得到的平面图形如下，则该几何体由_________个小正方体组成的。2118www.czsx.com.cn谢谢同学们再见！www.czsx.com.cn【探究】1、如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。
? 探究 ? 你能摆出这个几何体吗？ 试画出这个几何体的正视图与侧视图。正视图：侧视图：1122
