第4节-光的折射

课件52张PPT。第四节

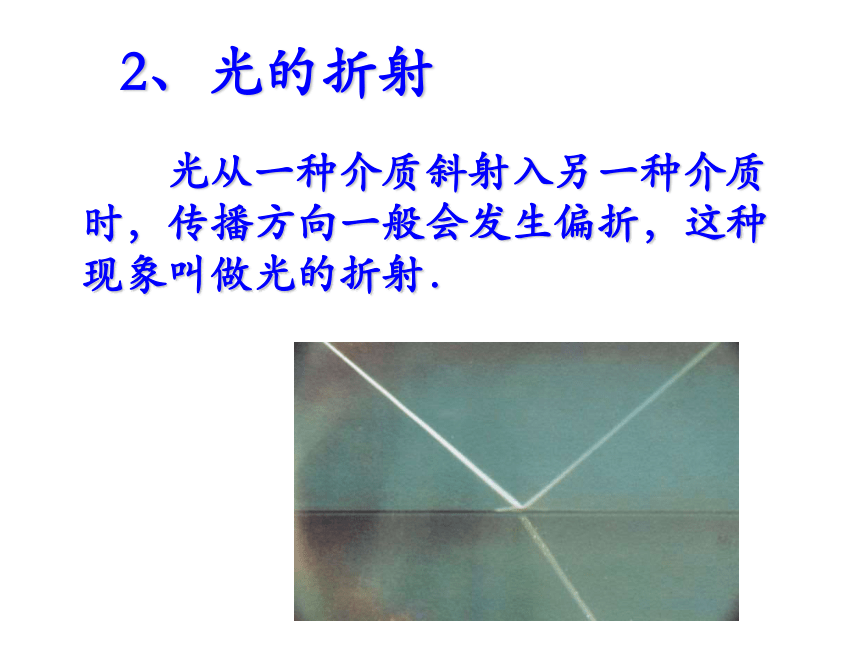

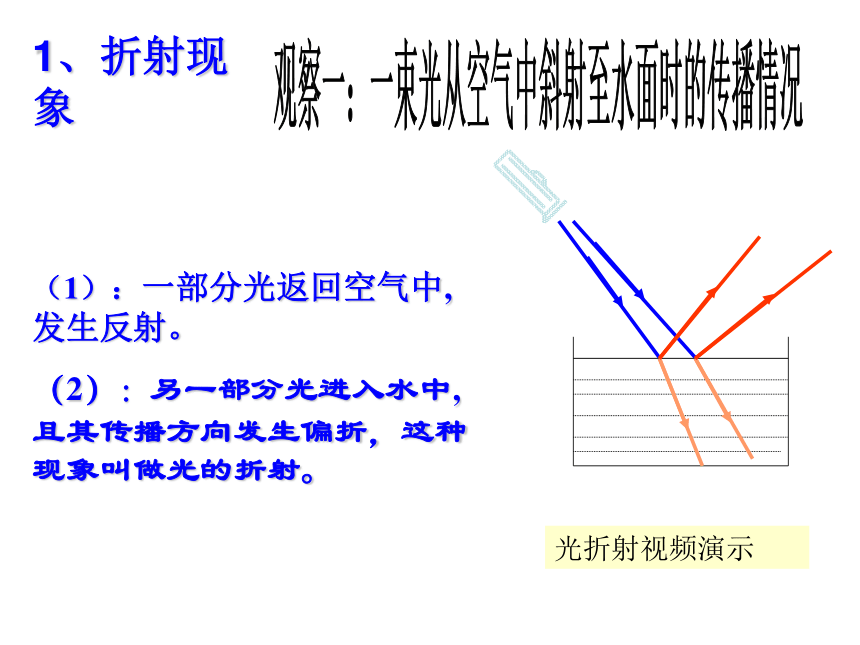

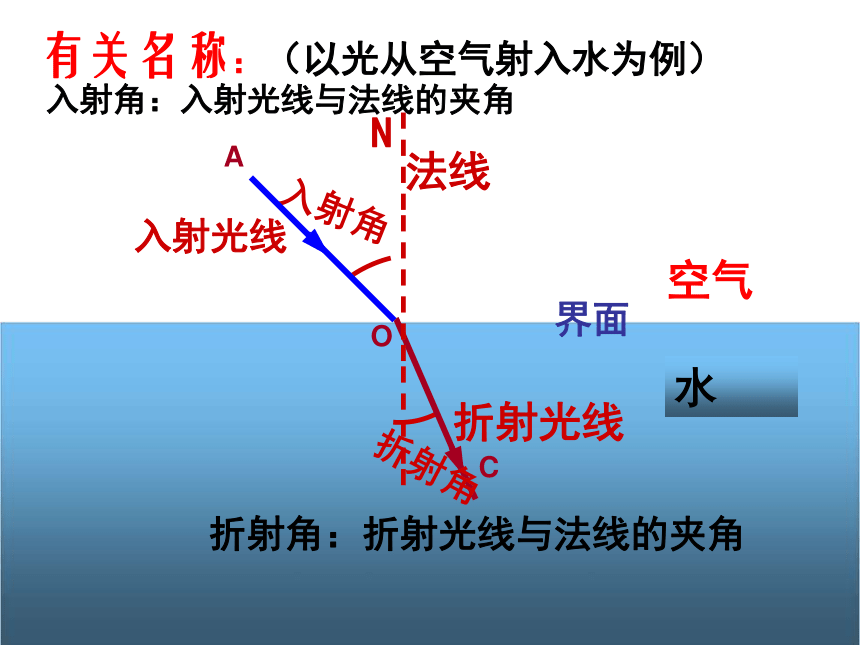

光的折射一、光的折射1、有趣的光的折射现象加水无水比较左右两个茶缸中的筷子现象，有什么不同。插入水中的筷子看上去是弯折的。生活中的折射现象天上的彩虹生活中的折射现象三日同辉　辽宁省大连市海岸近日出现了时间长达1小时的海市蜃楼壮丽景观，此次蜃楼景观景况宽广宏阔，海景中奇妙地出现了海岛、高山、塔楼、树木、船舶和两座垂直相同的高大烟囱，烟囱上红白相间的图案依稀可辨。来源：中国新闻网??2003-07-09 13:32光的折射现象中有哪些规律呢？（1）：一部分光返回空气中,发生反射。（2）：另一部分光进入水中,且其传播方向发生偏折，这种现象叫做光的折射。观察一：一束光从空气中斜射至水面时的传播情况1、折射现象光折射视频演示2、光的折射 光从一种介质斜射入另一种介质时，传播方向一般会发生偏折，这种现象叫做光的折射． 入射角折射角入射光线折射光线法线N入射角：入射光线与法线的夹角 折射角：折射光线与法线的夹角有关名称：（以光从空气射入水为例）界面光的反射和折射二、探究光的折射规律当光由空气斜射入水（或玻璃）中时
折射光线与入射光线、法线的位置关系如何？
折射角与入射角大小有何关系？
折射角随入射角变化的规律是什么？空气水光的折射规律光的折射规律 （1）光折射时,折射光线、入射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。入射角增大时折射角也增大；入射角减小时折射角也减小。 （2）当光从空气斜射入水或玻璃等透明物质中时，折射角小于入射角；当光从水或玻璃等透明物质斜射入空气中时，折射角大于入射角。空气中的角总大于玻璃或水中的角。
（3）当光垂直界面入射时，传播方向不发生改变；在折射现象中，光路是可逆的。空气水在光的折射现象中，光路是可逆的。法线空气水入射角折射
角入
射
角折射角光的折射的一般规律光从空气斜射入水中或其他介质中时，
1、折射光线与入射光线、法线在同一平面内；(三线共面）
2、折射光线和入射光线分居法线两侧；（两线分居）
3、折射角小于入射角。当入射角增大时，折射角也增大；（两角不等，空气较大）
4、当光线垂直射向介质表面时，传播方向不改变．（垂直不变） 5、在折射时光路是可逆的．（光路可逆）光折射时有关角度的一般规律：光在某种介质中的传播速度大，则在该种介质中的角度大；垂直入射光路方向不变。记忆口诀：空气角总大于玻璃水饺(角)特殊反射：全反射光的反射与折射应用：根据光的折射规律作图空气三棱镜盆底的硬币在注水之后为什么能看见？．水面硬币．硬币的虚像清澈的池底看起来很浅，但实际的要比这深一些。三、光的折射自然现象 水中鱼的实际位置比看上去的要深．汤姆大叔漫画系列视深度(看到的深度)小于实际深度水池看上去比实际深度浅，为什么？！游泳时一定要注意安全为什么池水看起来比较浅？A′A用光的折射解释现象光的折射现象：海市蜃楼海市蜃楼是：由于空气疏密不均匀使光线发生折射
造成的。 由于空气疏密发生变化而折射，逐渐向地面弯曲（如下图），进入观察者眼中，于是就看到地平线以外的景物了。B活动1：请大家把一支直筷子斜插入盛水的烧杯中，然后从水面上方斜着看水中的筷子AB段，你有何感觉？你能解释它的道理吗？四、迁移应用（利用光的折射规律解释现象）A/解释现象：B水空气自P点射向空气中的光线PA和PB在水面处发生了折射，折射光线是AQ与BQ/眼睛对着折射光线看去，觉得光好像是从水中P/点射出来的。P/点在P点的上方用相同的方法分析铅笔在水下部分的各点，最后得到的结果是水中的部分好象向上偏折了。分析：水中的筷子变弯？水空气潜水员在水下看岸上的物体AB课堂小结一、什么叫光的折射
当光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫光的折射.二、探究光的折射规律
光从空气斜射入水中或其他介质中时
1、折射光线与入射光线、法线在同一平面内；(三线共面）
2、折射光线和入射光线分居法线两侧；（两线分居）
3、折射角小于入射角。当入射角增大时，折射角也增大；（两角不等，空气较大）
4、当光线垂直射向介质表面时，传播方向不改变；（垂直不变）
5、在折射时光路是可逆的．（光路可逆）
三、迁移应用
五、学以致用小熊的困惑
如图6-4所示，将刻度尺斜插入水中，从正前面看去水中尺子的刻度情况（ ）
A、变得密了 B、变得疏了
C、一部分变密，一部分变疏
D、疏密没有变化
CA一只青蛙枯井看天，下雨了……
“天上怎么一会儿长出枣树了？”1、画出下列图中的折射光线当堂训练2、下面哪个图正确表示了光从空气斜射入玻璃中的情况？（　　 ）Ｃ3.一束光射向一块玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线） 4、下例现象中不属于光的折射现象的（ ）A、池塘中的水看起来比实际的浅B、夜晚池塘中有一个月亮的影子C、有经验的渔民叉鱼要对着稍低于鱼的位置叉去D、透过不平的玻璃看到窗外变形的景物
B5、在湖边看平静湖水中的“鱼在云中游”， 则（ ）
A、“鱼”是光的反射形成的虚像，“云”是光的折射形成的虚像
B、“鱼”是光的折射形成的虚像，“云”是光的反射形成的虚像
C、“鱼”和“云”都是光的反射形成的虚像
D、“鱼”和“云”都是光的折射形成的虚像B6、以下列现象中，属于光的折射现象的是( )
A、阳光下的树会出现影子
?B、白天，人们能从各个方向看到桌子
?C、斜插在水中的筷子，看上去好像在水面处折断了
?D、在平静的水面看到树木的倒影
7、游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( )
?A 深些 B 浅些
?C 无变化 D 有时深有时浅CB 8、如图1-2-5所示，一束光线斜射入容器中，并在容器底部形成一光 斑，这时往容器中逐渐加水，则光斑的位置( )
A慢慢向右移动 B慢慢向左移动
?C慢慢向水面移动 D仍在原来位置不动
??图1-2-5B ?图1-2-69、古诗中有“大漠孤烟直，长河落日圆”的壮美诗句，诗人观察到的落日并不是太阳的实 际位置，而是光线经过不均匀大气时发生了______而成的像，如图1-2-1所示 ，太阳实际在图中______位置(选填“甲”或“乙”)
?
10、如图1-2-2所示是光从空气斜射入玻璃的光路图，由图可知，反射角是____度，折射角是____度.
?图1-2-1图1-2-2折射乙503011、 岸上的人看池中有鱼在水中游泳，其中云是由于光的 形成的虚象，鱼是由光的 形成的虚象，水中的鱼看岸上的人，比实际的 。反射折射高12、一束光从空气射入某种透明液体，已知入射光线与法线的夹角为45 °，反射光线与折射光线的夹角为105°，则反射角的大小是_______，折 射角的大小是________.图1-2-4450300ABCO空气水45o105oNM法线：
入射光线：
入射点：
反射光线：
折射光线：
入射角：
反射角：
折射角：13、一束光线由空气斜射入水中，入射角逐渐增大，则折射角（ ）
A、逐渐减小 B、不变 C、逐渐增大，但总小于入射角D、逐渐增大，可能大于入射角C7、如图所示光线在空气和玻璃中传播的情形其中NN’⊥MM’，∠3=∠6指出入射光线是———-折射光线————界面————入射角是————，反射角是————，折射角是————，空气在界面的————侧BOOAMM’∠4∠5∠2左钓鱼湾储光羲垂钓绿湾春春深杏花乱潭清疑水浅荷动知鱼散日暮待情人维舟绿杨岸1、定义：光从水中介质，斜射入另一种介质时，传播方向一般会
发生改变。
2、一般规律：（空→其它）
①折射光线与入射光线法线在同一平面内。
②折射光线和入射光线分居法线两则
③∠γ∠∠i
④光线垂直时间介质表面时，传播方向
不改变
⑤在折射时光路是可逆的
3、现象： 1、池水变浅 2、筷子变弯 3、海市蜃楼 光
的
折
射PQ入折法
2、空大→（角大，虚象大）
水小→（角小，虚象小） 1、三线共面，两线分居，两角不等4、技巧点拨：板书设计
