从不同方向看

课件44张PPT。天空的幸福是穿一身蓝
森林的幸福是披一身绿
阳光的幸福是如钻石般耀眼
老师的幸福是因为认识了你们

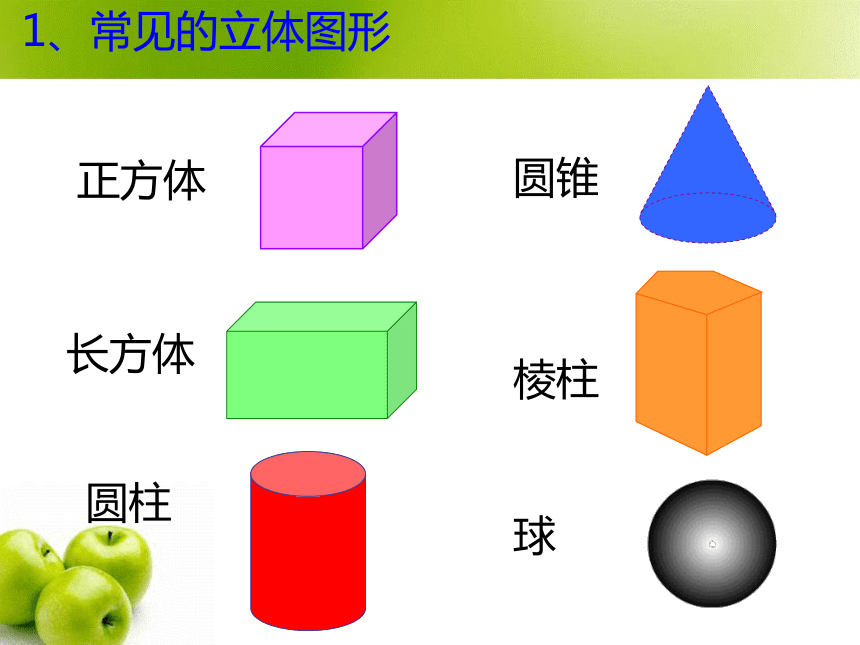

愿你们努力进取，永不言败致我亲爱的同学们:4.1多姿多彩的图形—第2课时三视图 一、温故知新 1、常见的立体图形长方体正方体 圆柱
圆锥
棱柱

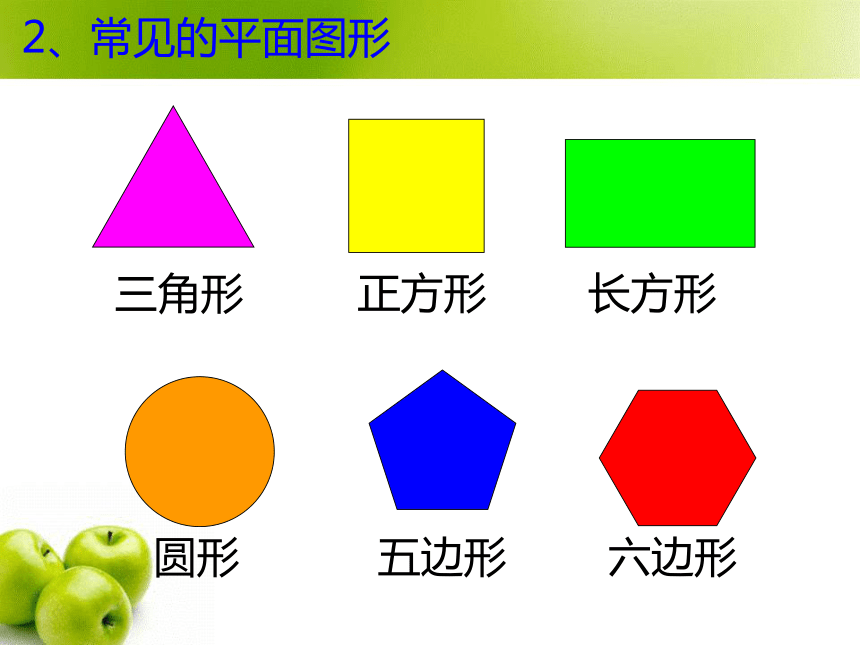

球 2、常见的平面图形长方形正方形三角形五边形 圆形六边形 立体图形和平面图形之间是否有联系?2.立体图形转化为平面图形?1.平面图形转化为立体图形? 利用计算机,可以 将设计图合成立体图 二、引入课题

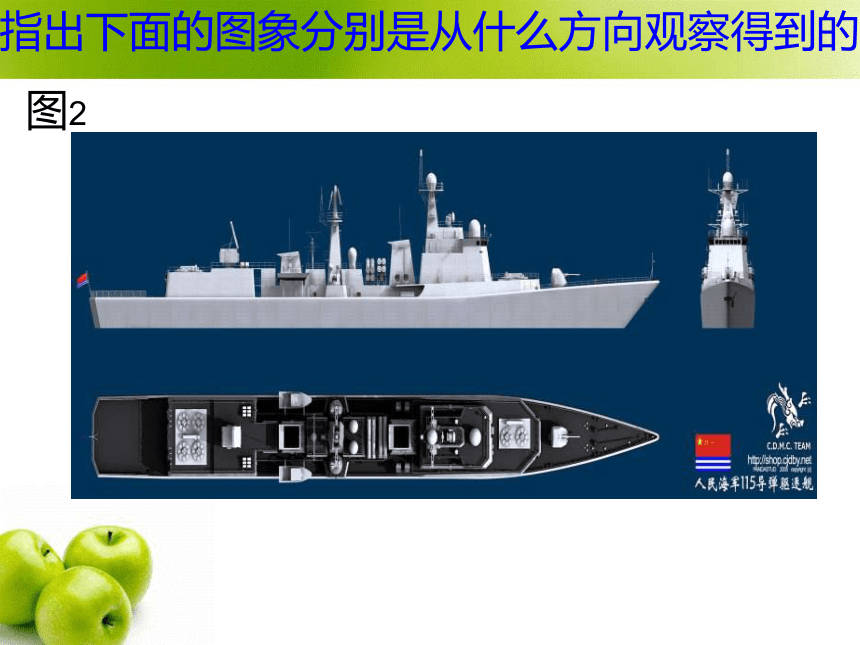

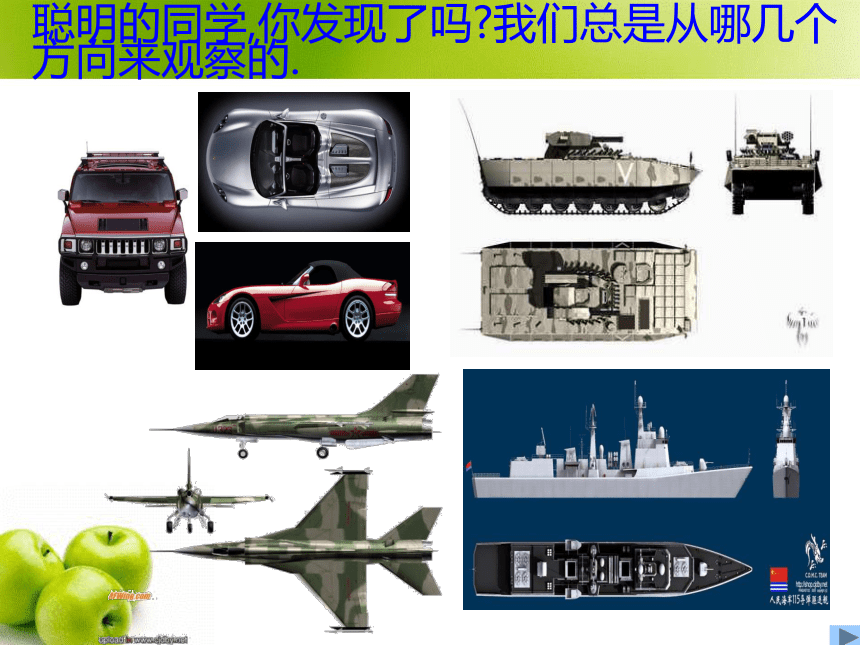

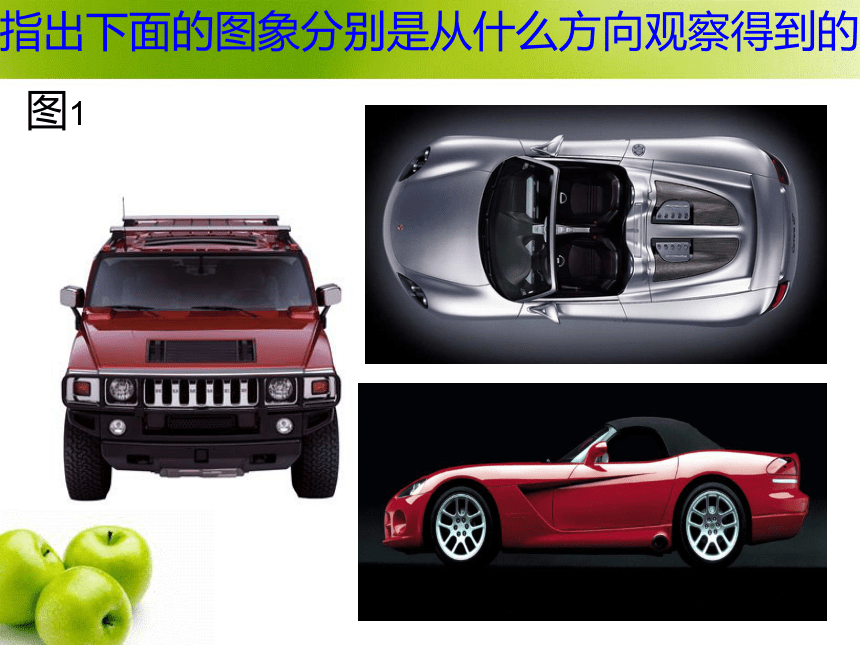

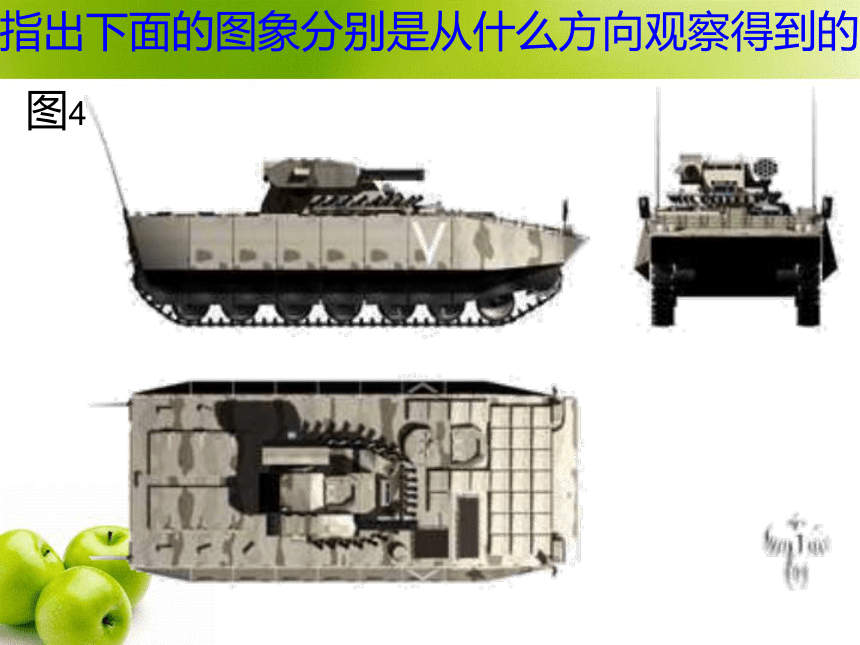

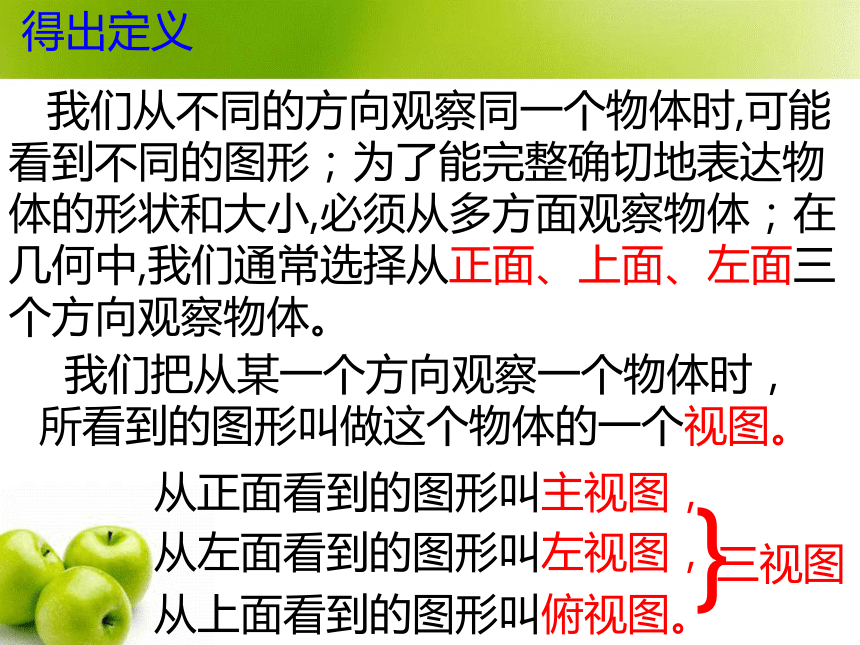

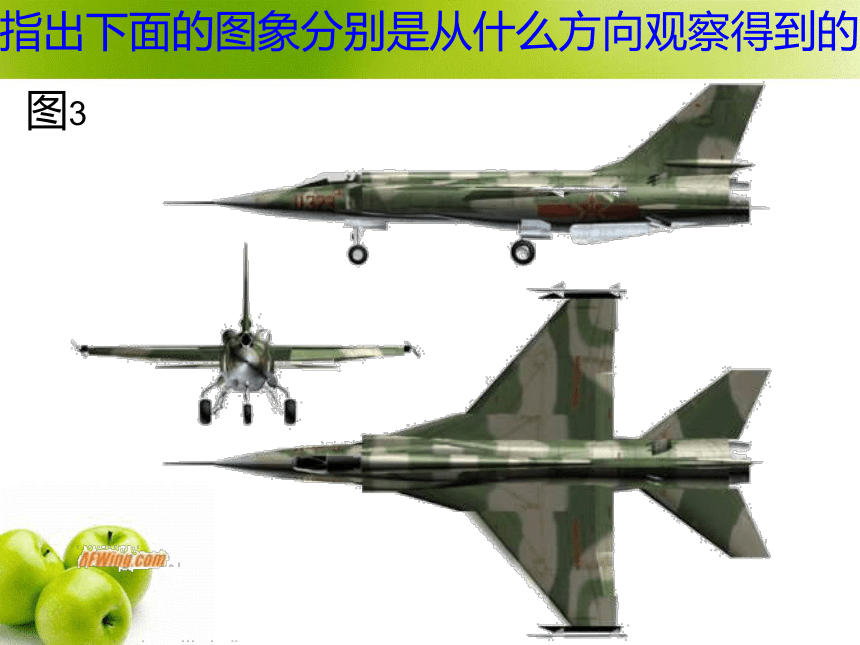

指出下面的图象分别是从什么方向观察得到的图1指出下面的图象分别是从什么方向观察得到的图2指出下面的图象分别是从什么方向观察得到的图3指出下面的图象分别是从什么方向观察得到的图4聪明的同学,你发现了吗?我们总是从哪几个方向来观察的. 我们从不同的方向观察同一个物体时,可能看到不同的图形；为了能完整确切地表达物体的形状和大小,必须从多方面观察物体；在几何中,我们通常选择从正面、上面、左面三个方向观察物体。 我们把从某一个方向观察一个物体时，所看到的图形叫做这个物体的一个视图。从正面看到的图形叫主视图，
从左面看到的图形叫左视图，
从上面看到的图形叫俯视图。｝三视图 得出定义正面俯视图左视图主视图ABC（　）（　）（　）BCA正确选出下列物体的三视图图1正面俯视图左视图主视图（　　）（　　）BDA（　　）正确选出下列物体的三视图图2俯视图左视图主视图ABC（　 ）（　 ）（　 ）BCB正确选出下列物体的三视图图3ABC（　　）（　　 ）（　　）AAB正确选出下列物体的三视图图4长方体正方体 圆柱
圆锥
棱柱
球 三、探索新知 1、探索正方体的三视图主视图 1、探索正方体的三视图左视图主视图 1、探索正方体的三视图左视图主视图俯视图 1、探索正方体的三视图 这样就把一个 立体图形用几个 平面图形来描述！正方体的三视图都是正方形正方体 主视图 左视图 俯视图要写清楚各个视图的名称× ×
各个正方形的大小要一样 1、探索正方体的三视图主视图左视图俯视图 2、探索组合体的三视图主视图左视图俯视图 2、探索组合体的三视图 四、提高练习1、指出下面三个平面图形是这个组合体的三视图中的哪个视图。主视图左视图俯视图图1主视图左视图俯视图图21、指出下面三个平面图形是这个组合体的三视图中的哪个视图。（ 主视图俯视图左视图图31、指出下面三个平面图形是这个组合体的三视图中的哪个视图。左视图俯视图主视图图41、指出下面三个平面图形是这个组合体的三视图中的哪个视图。主视图俯视图左视图图51、指出下面三个平面图形是这个组合体的三视图中的哪个视图。主视图左视图俯视图图61、指出下面三个平面图形是这个组合体的三视图中的哪个视图。主视图俯视图左视图图71、指出下面三个平面图形是这个组合几何体的三视图中的哪个视图。俯视图主视图左视图图81、指出下面三个平面图形是这个组合体的三视图中的哪个视图。主视图左视图俯视图图91、指出下面三个平面图形是这个组合几何体的三视图中的哪个视图。左视图主视图俯视图图101、指出下面三个平面图形是这个组合体的三视图中的哪个视图。主视图左视图俯视图 2、请画出下列组合体的三视图图1主视图左视图俯视图图2 2、请画出下列组合体的三视图主视图左视图俯视图图3 2、请画出下列组合体的三视图左视图主视图俯视图图4 2、请画出下列组合体的三视图左视图主视图俯视图 2、请画出下列组合体的三视图图5 1.一辆汽车从小明的面前经过,小明拍摄了一组照片.请按照汽车被摄入镜头的先后顺序给下面的照片编号,并与同伴进行交流. 1 2 3 4先后顺序是:3、2、4、1 五、实践运用 2.甲、乙、丙、丁四人分别面对面坐在一个四边形桌子旁边，桌上一张纸上写着数字“9”，甲说他看到的是“6”，乙说他看到的是“ ”，丙说他看到的是“ ”，丁说他看到的是“9”，则甲、乙、丙、丁四人所坐的位置分别是：甲坐的位置是____
乙坐的位置是____
丙坐的位置是____
丁坐的位置是____
ABCDABCD主视图左视图俯视图下列是一个组合体的三视图，请描述它的形状
