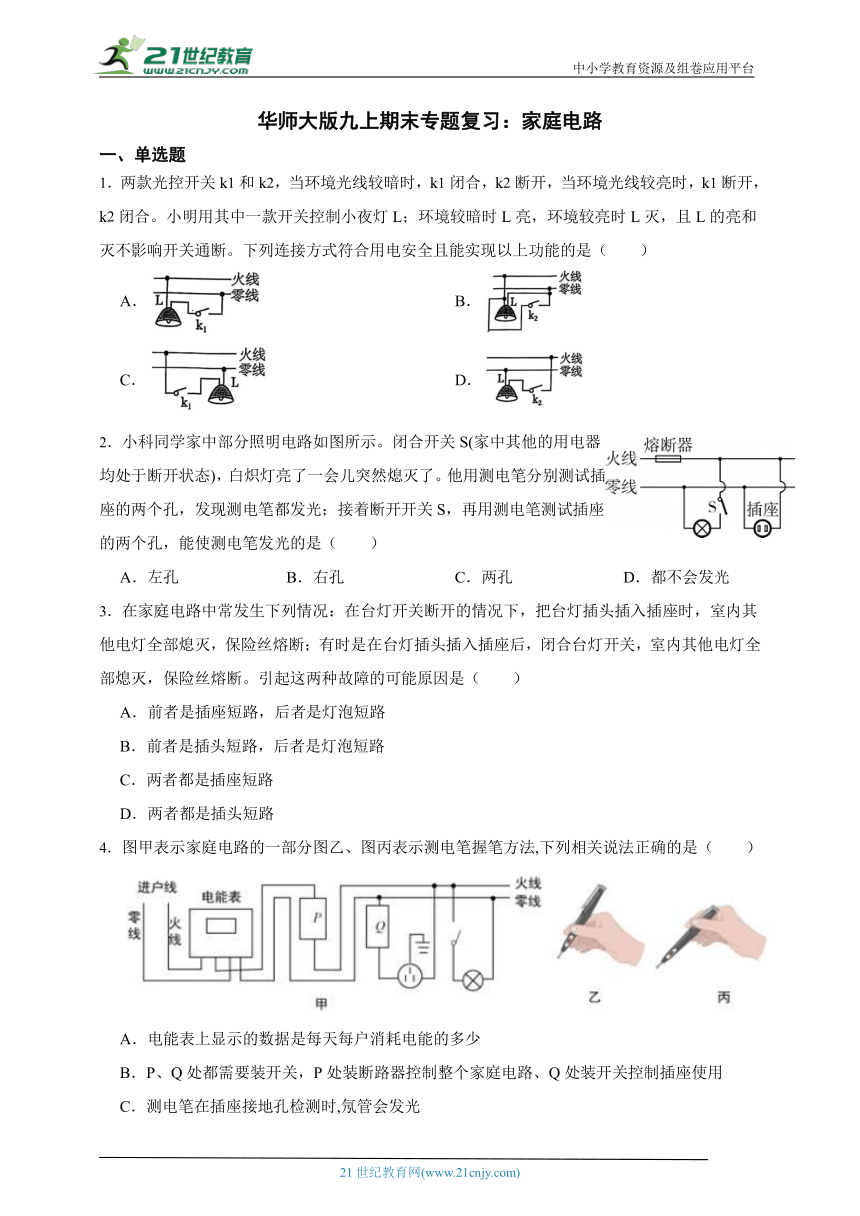

华师大版九上期末专题复习：家庭电路
一、单选题
1．两款光控开关k1和k2，当环境光线较暗时，k1闭合，k2断开，当环境光线较亮时，k1断开，k2闭合。小明用其中一款开关控制小夜灯L；环境较暗时L亮，环境较亮时L灭，且L的亮和灭不影响开关通断。下列连接方式符合用电安全且能实现以上功能的是（　　）
A． B．
C． D．
2．小科同学家中部分照明电路如图所示。闭合开关S(家中其他的用电器均处于断开状态)，白炽灯亮了一会儿突然熄灭了。他用测电笔分别测试插座的两个孔，发现测电笔都发光；接着断开开关S，再用测电笔测试插座的两个孔，能使测电笔发光的是（　　）
A．左孔 B．右孔 C．两孔 D．都不会发光
3．在家庭电路中常发生下列情况：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的可能原因是（　　）
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
4．图甲表示家庭电路的一部分图乙、图丙表示测电笔握笔方法,下列相关说法正确的是（　　）
A．电能表上显示的数据是每天每户消耗电能的多少
B．P、Q处都需要装开关，P处装断路器控制整个家庭电路、Q处装开关控制插座使用
C．测电笔在插座接地孔检测时,氖管会发光
D．使用测电笔时,图乙的方法错误而图丙的方法正确

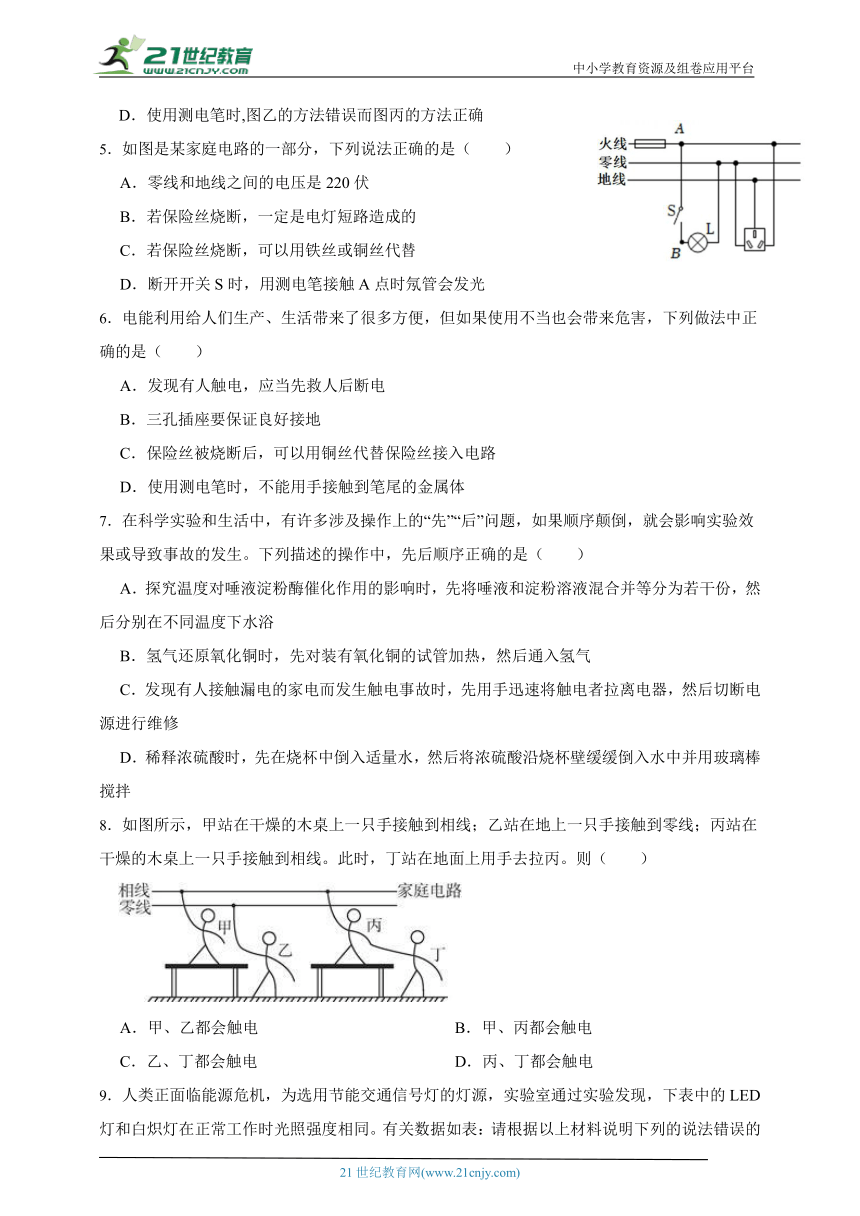

5．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．零线和地线之间的电压是220伏
B．若保险丝烧断，一定是电灯短路造成的
C．若保险丝烧断，可以用铁丝或铜丝代替
D．断开开关S时，用测电笔接触A点时氖管会发光
6．电能利用给人们生产、生活带来了很多方便，但如果使用不当也会带来危害，下列做法中正确的是（　　）
A．发现有人触电，应当先救人后断电
B．三孔插座要保证良好接地
C．保险丝被烧断后，可以用铜丝代替保险丝接入电路
D．使用测电笔时，不能用手接触到笔尾的金属体
7．在科学实验和生活中，有许多涉及操作上的“先”“后”问题，如果顺序颠倒，就会影响实验效果或导致事故的发生。下列描述的操作中，先后顺序正确的是（　　）
A．探究温度对唾液淀粉酶催化作用的影响时，先将唾液和淀粉溶液混合并等分为若干份，然后分别在不同温度下水浴
B．氢气还原氧化铜时，先对装有氧化铜的试管加热，然后通入氢气
C．发现有人接触漏电的家电而发生触电事故时，先用手迅速将触电者拉离电器，然后切断电源进行维修
D．稀释浓硫酸时，先在烧杯中倒入适量水，然后将浓硫酸沿烧杯壁缓缓倒入水中并用玻璃棒搅拌
8．如图所示，甲站在干燥的木桌上一只手接触到相线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到相线。此时，丁站在地面上用手去拉丙。则（　　）
A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电

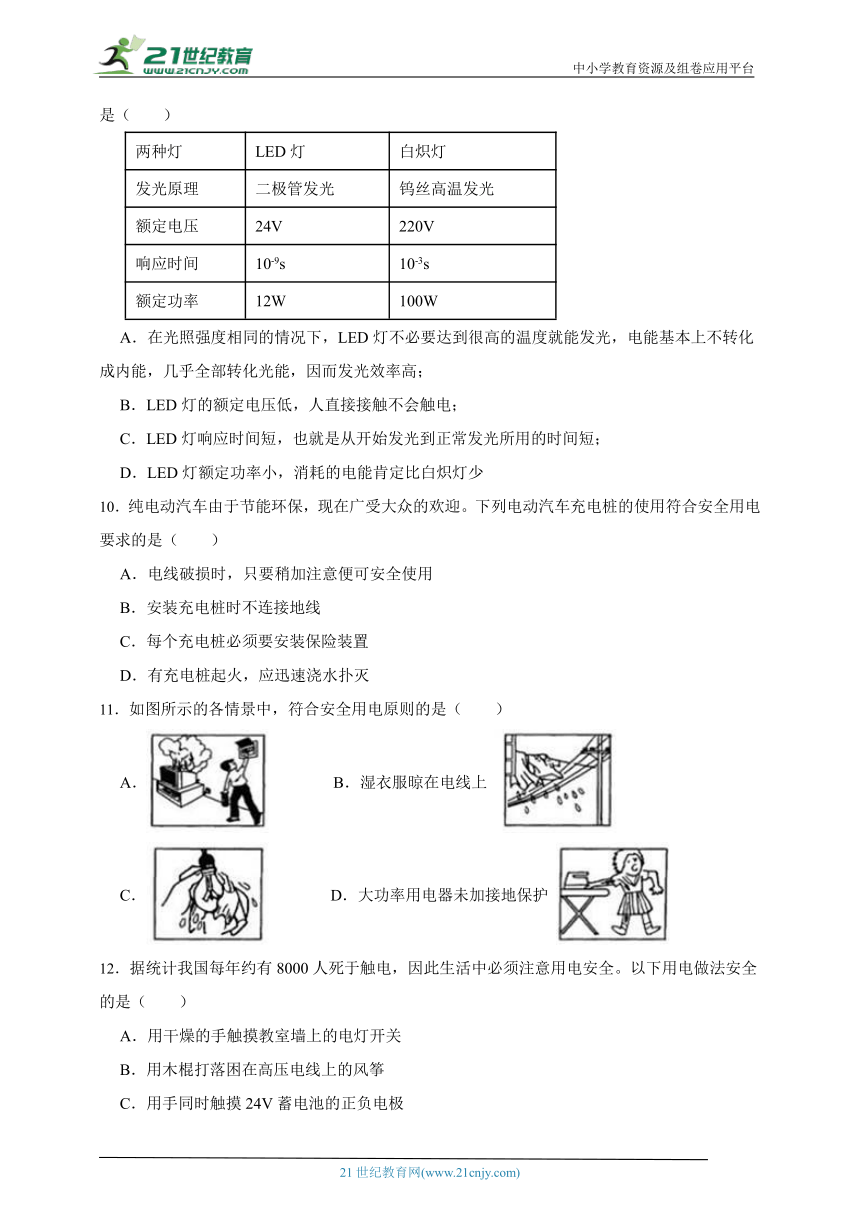

9．人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现，下表中的LED灯和白炽灯在正常工作时光照强度相同。有关数据如表：请根据以上材料说明下列的说法错误的是（　　）
两种灯 LED灯 白炽灯
发光原理 二极管发光 钨丝高温发光
额定电压 24V 220V
响应时间 10-9s 10-3s
额定功率 12W 100W
A．在光照强度相同的情况下，LED灯不必要达到很高的温度就能发光，电能基本上不转化成内能，几乎全部转化光能，因而发光效率高；
B．LED灯的额定电压低，人直接接触不会触电；
C．LED灯响应时间短，也就是从开始发光到正常发光所用的时间短；
D．LED灯额定功率小，消耗的电能肯定比白炽灯少
10．纯电动汽车由于节能环保，现在广受大众的欢迎。下列电动汽车充电桩的使用符合安全用电要求的是（　　）
A．电线破损时，只要稍加注意便可安全使用
B．安装充电桩时不连接地线
C．每个充电桩必须要安装保险装置
D．有充电桩起火，应迅速浇水扑灭
11．如图所示的各情景中，符合安全用电原则的是（　　）
A． B．湿衣服晾在电线上
C． D．大功率用电器未加接地保护
12．据统计我国每年约有8000人死于触电，因此生活中必须注意用电安全。以下用电做法安全的是（　　）
A．用干燥的手触摸教室墙上的电灯开关
B．用木棍打落困在高压电线上的风筝
C．用手同时触摸24V蓄电池的正负电极

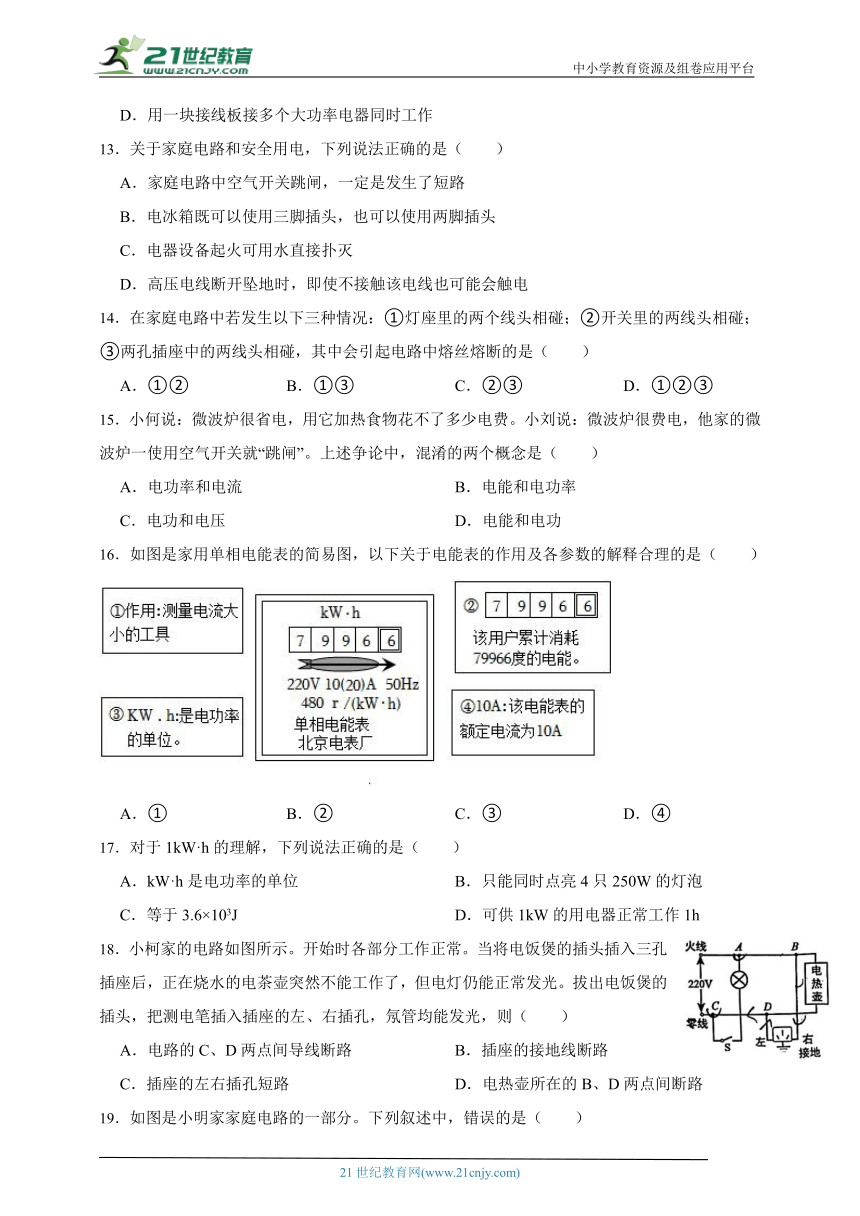

D．用一块接线板接多个大功率电器同时工作
13．关于家庭电路和安全用电，下列说法正确的是（　　）
A．家庭电路中空气开关跳闸，一定是发生了短路
B．电冰箱既可以使用三脚插头，也可以使用两脚插头
C．电器设备起火可用水直接扑灭
D．高压电线断开坠地时，即使不接触该电线也可能会触电
14．在家庭电路中若发生以下三种情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰，其中会引起电路中熔丝熔断的是（　　）
A．①② B．①③ C．②③ D．①②③
15．小何说：微波炉很省电，用它加热食物花不了多少电费。小刘说：微波炉很费电，他家的微波炉一使用空气开关就“跳闸”。上述争论中，混淆的两个概念是（　　）
A．电功率和电流 B．电能和电功率
C．电功和电压 D．电能和电功
16．如图是家用单相电能表的简易图，以下关于电能表的作用及各参数的解释合理的是（　　）
A．① B．② C．③ D．④
17．对于1kW·h的理解，下列说法正确的是（　　）
A．kW·h是电功率的单位 B．只能同时点亮4只250W的灯泡
C．等于3.6×103J D．可供1kW的用电器正常工作1h
18．小柯家的电路如图所示。开始时各部分工作正常。当将电饭煲的插头插入三孔插座后，正在烧水的电茶壶突然不能工作了，但电灯仍能正常发光。拔出电饭煲的插头，把测电笔插入插座的左、右插孔，氖管均能发光，则（　　）
A．电路的C、D两点间导线断路 B．插座的接地线断路
C．插座的左右插孔短路 D．电热壶所在的B、D两点间断路

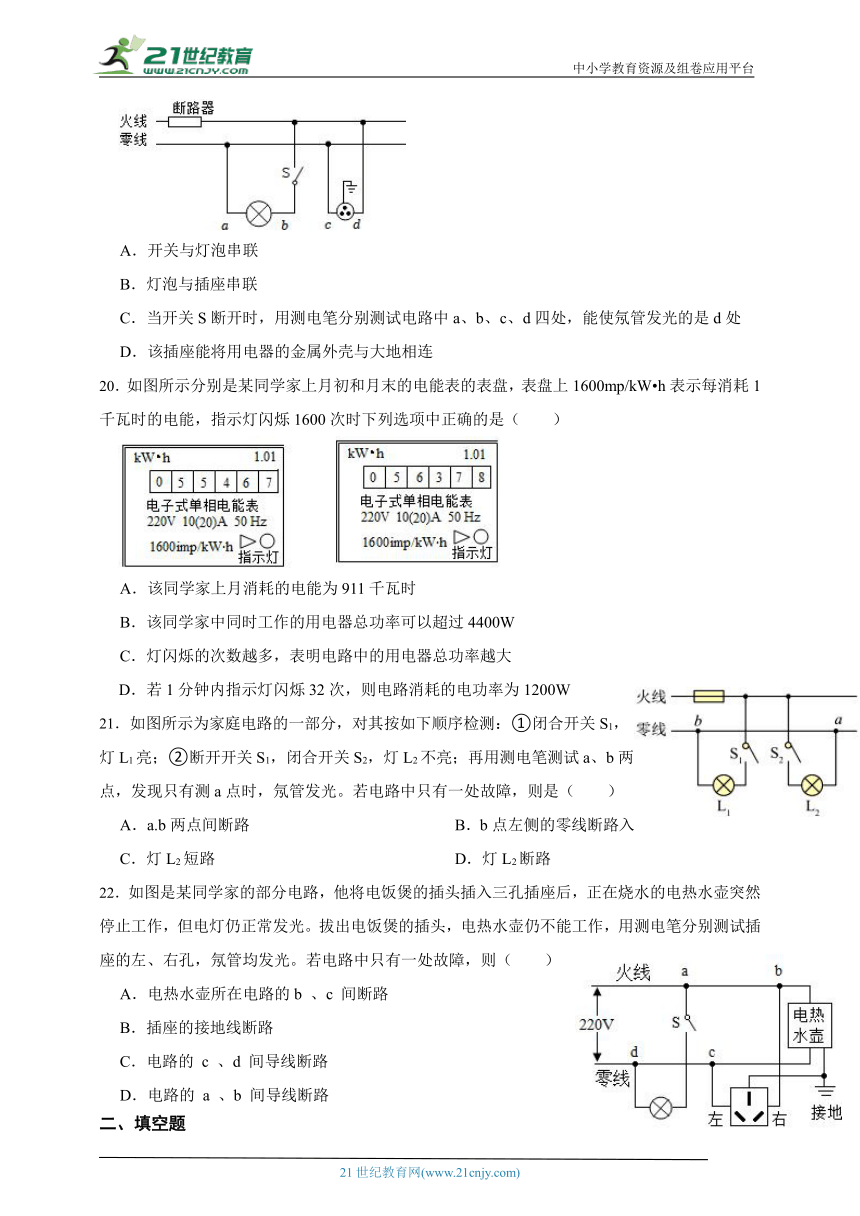

19．如图是小明家家庭电路的一部分。下列叙述中，错误的是（　　）
A．开关与灯泡串联
B．灯泡与插座串联
C．当开关S断开时，用测电笔分别测试电路中a、b、c、d四处，能使氖管发光的是d处
D．该插座能将用电器的金属外壳与大地相连
20．如图所示分别是某同学家上月初和月末的电能表的表盘，表盘上1600mp/kW h表示每消耗1千瓦时的电能，指示灯闪烁1600次时下列选项中正确的是（　　）
A．该同学家上月消耗的电能为911千瓦时
B．该同学家中同时工作的用电器总功率可以超过4400W
C．灯闪烁的次数越多，表明电路中的用电器总功率越大
D．若1分钟内指示灯闪烁32次，则电路消耗的电功率为1200W
21．如图所示为家庭电路的一部分，对其按如下顺序检测：①闭合开关S1，灯L1亮；②断开开关S1，闭合开关S2，灯L2不亮；再用测电笔测试a、b两点，发现只有测a点时，氖管发光。若电路中只有一处故障，则是（　　）
A．a.b两点间断路 B．b点左侧的零线断路入
C．灯L2短路 D．灯L2断路
22．如图是某同学家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光。拔出电饭煲的插头，电热水壶仍不能工作，用测电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则（　　）
A．电热水壶所在电路的b 、c 间断路
B．插座的接地线断路
C．电路的 c 、d 间导线断路
D．电路的 a 、b 间导线断路
二、填空题
23．图甲为部分家庭电路示意图，图乙为空气开关。
（1）图甲中灯泡与插座的联接方式是　 　。
（2）为了用电安全，小明应将空气开关接入图中电路的　 　处。 (选填“M”或“N”)
24．如图，在进户线的干路上串联一只标有“220V40W”的校验灯L2，若闭合开关S1时发现L1不亮，L2正常发光，说明L1所在支路　 　（选填“有”或“没有”）短路情况，若此时用测电笔接触B点，氖管　 　（选填“会”或“不会”）发光。
25．学校开展了一系列丰富多彩的安全教育活动，本期活动的主题是“科学用电，安全用电”，下列是活动的部分内容。
（1）用测电笔辨别火线、零线时，图中甲、乙两种执笔方式中，正确的是图　 　。
（2）如图丙、丁为家庭电路中造成电线火灾的原因，其中图丁所示情况的原因是 。
A．用电器的总功率过大 B．短路
（3）小科家客厅安装了两盏“220V 15W"”的节能电灯，当开关闭合后，两盏灯都能正常发光。图中电灯连接既符合上述要求，又符合安全用电规则的是 。
A． B．
C． D．
26． 22.如图是小科家的电子式电能表，有一天他洗澡，关闭了家里其它用电器，只让家里标有“2000W”的电热淋浴器正常工作，发现电能表指示灯闪烁了600imp时，消耗的电能是 　 　kW h，为安全用电，使用大功率用电器必须使用如图插头线，因为图中长插片P和用电器的 　 　相连，可避免触电事故发生。
27．仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些，如图所示。那么，较长的那根插头E接的是　 　(选填“相线”“零线”或“地线”)；你认为这根插头做长点的主要目的是　 　。
28．洗衣机、电冰箱等用电器需要使用三脚插头,其中一条接　 　(常标有L),一条接　 　(常标有N),第三条标有E,标有E的导线和用电器的　 　相连。
29．
（1）小齐家最近购买了一辆电动汽车，为了测蚤电动汽车充电器的功率，晚上11点整，他关闭了家中其他用电器，使用充电器对电动汽车进行充电，同时记下了开始充电时电能表的读数，小齐于第二日早晨发现正好8点完成充电，此时，电能表如图所示，不考虑能量损失，电动汽车充满一次电获得的能量为　 　kW·h，该汽车充电器的电功率为　 　W。
（2）绿色生态理念要求人们注重环保节能。额定功率为5W的LED灯与60W的白炽灯，LED灯直接把电转化为光，白炽灯由灯丝通电加热发光，正常工作时，它们亮度相同。使用　 　灯照明更符合绿色生态理念；两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比为　 　。
（3）如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0.2A，则该定值电阻所消耗的电功率的变化量是　 　W。
30．电工用如图所示的方法检查家庭电路，在进户线的干路上串联一只灯L1，请根据所学知识回答下列问题：
（1）根据电路图，可以判断灯L1所在的电线与进户线中的　 　线相连接。
（2）火线和零线之间的电压正常值为220V。当闭合开关S时，灯L1与L2都发光。此时L1两端的电压　 　220V。(填“大于”、“小于” 或“等于”)
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出故障为L2灯头接线处　 　 (选填“短路”“断路”)。
31．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测。如图所示，断开所有用电器的开关，用一个普通的白炽灯 L 作为“校验灯”与熔断的熔丝并联，然后：
①只闭合 S、S1，若 L 正常发光，说明 L1　 　（填“正常”“短路”或“断路”，下同）。
②只闭合 S、S2，若 L 发出暗红色的光（发光不正常），说明 L2　 　。
通常人体安全电压不高于　 　V，生活中要注意用电安全。
32．对于家庭中所使用的电器，无论是其电路还是电器本身，都有若安全使用的要求。
（1）图甲为某用电器的插头，在出厂时，若检测到插头中间的金属脚A未与　 　相连，则该用电器为不合格产品。
（2）图乙中，闭合开关S，灯泡发光；将一电饭煲插头插入三孔插座后，闭合电饭煲开关，发现灯泡突然熄灭，同时电饭煲也不工作。则下列叙述一定不正确的是 。(填字母)
A．上述故障可能是电路过载致使保险丝熔断造成的
B．若用测电笔检测B，C，D各点，氖管都不发光
C．若将电饭煲开关断开，灯泡重新发光
33．小宁家里的电子式电能表标有“3200imp/(kW·h)”的字样，表示用电器消耗1kW·h电能，电能表指示灯会闪烁3200次。他将电水壶单独接在该电能表上正常工作6min后水烧开，电能表的指示灯闪烁了320次，则烧水过程中消耗的电能为　 　kW·h，此时电水壶的实际电功率为　 　W。
34．某同学家的电冰箱铭牌部分参数如表。当家用电器中只有冰箱工作的情况下，他观察到冰箱每次从启动到停止工作用时6分钟，电能表转盘转18圈。若该冰箱以标定耗电量工作时，则一天实际工作时间为　 　小时，每消耗1度电电能表转盘转　 　圈。
耗电量 0.72kW·h/24h
冷冻量 4kg
额定电压 220V
输入功率 120W
三、解答题
35．小科家有一台电烤箱，其铭牌如下图1，高温档功率数值模糊不清。其内部简化电路如下图2所示，R1和R2均为电热丝。请分析计算：
（1）当S1、S2均闭合时，电烤箱处于　 　 (填“高温"或“低温”)档工作状态。
（2）当电烤箱在低温档正常工作时的电流是多少？
（3）为了测出高温档工作时的功率，小科先断开其他家用电器，并将电烤箱调到高温档接入220V的家庭电路中，发现他们家的电子式电能表(3000imp/(kW·h)在2min内指示灯恰好闪了120次，请你帮助他计算电烤箱高温档时的电功率。
答案解析部分
1．C
知识点：家庭电路的组成与连接
解析：家庭电路电流过大原因之一是电路出现短路，电流过大可能引起火灾。
A.开关要接在火线与用电器之间，A错误；
B.开关闭合会导致全电路短路，B错误；
C. 当环境光线较暗时，k1闭合 ， 当环境光线较亮时，k1断开，合理，C正确；
D. 当环境光线较暗时，k2断开，当环境光线较亮时，k2闭合 ，不符合题意，D错误；
故答案为：C。
2．B
知识点：家庭电路的故障分析
解析：正常情况下，测电笔接触火线时氖管发光，接触零线时氖管不发光，据此分析判断。
正常情况下，插座的左孔接零线，右孔接火线，则测电笔接触左孔不发光，接触右孔时发光。现在测电笔接触两个插孔时都发光，故障是：干路零线断开，开关闭合后，左孔通过灯泡与火线相连。那么断开开关后，插座的左孔不能通过灯泡与火线相连，因此左孔不发光，只有右孔发光。
故选B。
3．B
知识点：家庭电路的故障分析
解析：保险丝被熔断的原因有两个：一是用电器的总功率过大，另一个是发生短路。前者把台灯插头插入插座前，电路正常，说明插座完好；当把台灯插头插入插座时导致室内其他电灯全部熄灭，保险丝熔断，并且开关是断开的，说明与灯泡处无关，造成保险丝熔断的原因是插头处发生短路；后者在台灯插头插入插座后，闭合开关前，都正常，说明插座、插头完好；闭合开关后导致室内其他电灯全部熄灭，保险丝熔断，并且台灯的功率很小，说明是灯泡处有短路。
A、 在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断； 应该是插头短路而不是插座短路，故A错误；
B、在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断； 应该是插头短路， 在台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断。 应该是灯泡短路，故B正确。
C、前者应该是插头短路，后者应该是灯泡短路，故C错误；
D、后者应该是灯泡短路，故D错误。
所以选：B。
4．D
知识点：家庭电路的组成与连接；测电笔的使用；电能表参数的理解与电能的求法
解析：（1）根据电能表的功能分析；
（2）根据家庭电路的连接情况分析；
（3）根据测电笔的用途分析；
（4）根据测电笔的使用方法分析。
A.电能表上显示的数据是从安装上电能表后到现在消耗的总电能，故A错误；
B.在家庭电路中，开关只需接在火线上即可，不需要接在零线上，因此只需在P处安装开关即可，故B错误；
C.测电笔在插座接地孔检测时，由于地线不带电，所以氖管不会发光，故C错误；
D.使用测电笔时，测电笔尾部的金属体一定要与人体接触，故D正确。
故选D。
5．D
知识点：测电笔的使用；熔断器的作用及保险丝的选择方法；家庭电路电流过大的原因
解析：（1）根据家庭电路电压的知识判断；
（2）根据家庭电路电流过大的原因判断；
（3）根据保险丝的作用和特点判断；
（4）测电笔接触火线时会发光，接触零线时不发光，据此分析判断。
A.家庭电路中，火线和零线之间的电压为220V，零线和地线之间的电压为0V，故A错误；
B.保险丝熔断，可能是发生短路，也可能用电器总功率过大，故B错误；
C.保险丝的材料熔点低，且电阻率大，而铜线和铁线的电阻率小而熔点高，即使发生火灾也不会及时熔断而保护电路，故C错误；
D.断开开关S时，A点仍然与火线相连，那么测电笔接触时氖管会发光，故D正确。
故选D。
6．B
知识点：测电笔的使用；熔断器的作用及保险丝的选择方法；插座的构造与工作方式
解析：根据家庭电路连接和安全用电的常识分析判断。
A.发现有人触电，应当先断电后救人，避免发生二次伤害，故A错误；
B.三孔插座要保证良好接地，从而保证用电器外壳漏电时不会发生触电事故，故B正确；
C.保险丝被烧断后，不能用铜丝代替保险丝接入电路，因为铜丝电阻率小而熔点高，在发生火灾时不会熔断起到保护作用，故C错误；
D.使用测电笔时，必须用手接触到笔尾的金属体，这样测电笔才能正常工作，故D错误。
故选B。
7．D
知识点：酶及其催化作用；触电危害及常见的触电类型与预防；浓硫酸的稀释；还原反应与金属的冶炼
解析：本题主要考查实验操作过程的先后顺序相关知识。
A、酶的催化具有高效性，所以要先水浴后加酶，不然实验现象会一样，A不符合题意；
B、氢气是可燃性气体，为了防止爆炸，应先通入氢气后加热，B不符合题意；
C、人发生触电事故时，为了防止施救人员触电，要先断开电源再施救，C不符合题意；
D、将硫酸稀释过程中会释放大量热量，为了防止液体飞溅，先在烧杯中倒入适量水，然后将浓硫酸沿烧杯壁缓缓倒入水中并用玻璃棒搅拌，D符合题意。
故答案为：D
8．D
知识点：触电危害及常见的触电类型与预防
解析：触电是指有电流经过人体，因此触电的条件：①接触火线或与火线联通的物体；②形成通路，据此分析即可。
甲：接触火线，但是不能与大地或零线形成通路，不会触电；
乙：手接触火线，脚与大地接触，形成了通路，会造成触电；
丙和丁：二者串联，一端接触火线，一端与大地相连，形成了通路，会造成触电。
因此乙、丙和丁都会触电。
故选D。
9．D
知识点：触电危害及常见的触电类型与预防
解析：题目四个选项所涉及的内容均在表格中有所体现，应对各数据进行对比分析，再选择出正确的答案．选择答案必须紧扣题意，题目强调的是人类正面临能源危机，凡是跟节约能源无关的选项不管说的多么客观，都是错误的．
解：A、由表格知：白炽灯是钨丝高温发光，这说明白炽灯发光时，会有很大一部分电能转化为内能，只有很少一部分转化为光能，所以白炽灯的光电转化效率低，故A的说法正确；
B、LED的额定电压为24V，而对于人的安全电压来说是不高于36V，因此B的说法正确；
C、从表格数据知：LED灯的相应时间为10-9s，远低于白炽灯的10-3s，故C的说法正确；
D、由于LED灯的额定电压低，接在家庭电路中需要串联 个才能使用，耗电功率为10×12W=120W＞100W；在相同的时间内，白炽灯消耗的功率要小一些，因此“消耗的电能肯定比白炽灯少”是错误的；
故选D．
10．C
知识点：安全用电原则
解析：根据安全用电的常识分析判断。
A.电线破损时，必须做好绝缘措施，否则可能触电，故A错误；
B.安装充电桩时必须连接地线，可以保证漏电时使用者的安全，故B错误；
C.每个充电桩必须要安装保险装置，防止电路出现故障时发生火灾，故C正确；
D.有充电桩起火，应迅速切断电源，再灭火，故D错误。
故选C。
11．A
知识点：安全用电原则
解析：根据安全用电的原则分析判断。
A.用电器烧火后，应该先切断电源，再扑灭火灾，故A正确；
B.不能在电线上晾晒衣服，以防触电，故B错误；
C.不能用湿抹布擦拭正在发光的灯泡，故C错误；
D.大功率用电器的外壳都是金属的，人体接触很容易触电，因此外壳应该接地保护，故D错误。
故选A。
12．A
知识点：安全用电原则
解析：根据安全用电的常识分析判断。
A.用干燥的手触摸教室墙上的电灯开关，不会造成触电，故A正确；
B.用木棍打落困在高压电线上的风筝，可能会造成高压电弧触电，故B错误；
C.用手同时触摸24V蓄电池的正负电极，由于电流较大，那么可能造成触电，故C错误；
D.用一块接线板接多个大功率电器同时工作，可能会由于电流过大而引起火灾，故D错误。
故选A。
13．D
知识点：家庭电路的故障分析；家庭电路电流过大的原因
解析：（1）根据家庭电路电流过大的原因判断；
（2）根据安全用电的知识判断；
（3）根据灭火的知识判断；
（4）根据高压电弧触电的知识判断。
A.家庭电路中空气开关跳闸，可能是发生了短路，也可能是用电器的总功率过大，故A错误；
B.电冰箱的外壳是金属的，为了用电安全，必须使用三脚插头，故B错误；
C.电器设备起火应该先断电，然后再用水扑灭 ，故C错误；
D.高压电线断开坠地时，即使不接触该电线也可能会触电，因为可能发生高压电弧触电，故D正确。
故选D。
14．B
知识点：家庭电路电流过大的原因
解析：家庭电路中熔丝熔断肯定是由于电流过大造成的，据此分析判断。
①灯座里的两个线头相碰，那么闭合开关后，电流不经过灯泡直接从火线流回零线造成短路，从而使电流过大，故①正确；
②开关里的两线头相碰，只会使开关失去控制作用，不会产生其它影响，故②错误；
③两孔插座中的两线头相碰，其实就是火线和零线直接相连，会造成短路，使电流过大，故③正确。
那么会引起熔丝熔断的是①③。
故选B。
15．B
知识点：电功的实质；电功率
解析：根据电能和电功率的定义分析判断。
电能表示用电器消耗电量的多少，而电功率表示消耗电能的快慢。
小何：电费是用来衡量消耗电能多少的，与电能成正比，因此小何描述的是电能；
小刘：空气开关“跳闸”是因为电路电流过大，根据P=UI可知，其实就是用电器的电功率大。
故B正确，而A、C、D错误。
故选B。
16．D
知识点：电能表参数的理解与电能的求法
解析：根据对电能表铭牌上数据的意义的认识判断。
A.电能表是测量用电器消耗电能多少的仪表，故A错误；
B.该用户累计消耗7996.6度的电能，故B错误；
C.kW·h是电能的单位，故C错误；
D.10A为电能表的额定电流，故D正确。
故选D。
17．D
知识点：电能表参数的理解与电能的求法
解析：（1）根据电能的单位判断；
（2）根据P=UI分析判断；
（3）根据单位换算的知识判断；
（4）根据计算。
A.kW·h是电功的单位，故A错误；
B1kW·h只是描述电能的多少，与是否能够同时点亮4只灯泡无关，故B错误；
C.等于3.6×106J，故C错误；
D.根据可知，它可供1kW的用电器正常工作1h，故D正确。
故选D。
18．A
知识点：家庭电路的故障分析
解析：电路故障一般如下：1、开路。如灯丝断了；灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。开路会造成用电器无电流通过而无法正常工作。2、短路。如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零 线直接连接而造成短路。短路会把熔丝熔断，而使整个照明电路断电，严重者会烧毁线路引起火灾。3、过载。电路中用 电器的总功率过大或单个用电器的功率过大，产生的现象和后果如同短路。4、电路接触不良。如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。这样会使灯忽明忽暗，用电器不能连续正常工作。5、电路本身连接错误而引起故障。如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。
A. 拔出电饭煲的插头，把测电笔插入插座的左、右插孔，氖管均能发光，说明CD间出现断路，左孔通过电热器直接连在火线上，测电笔插入插座的左、右插孔，氖管均能发光，A正确；
B. 插座的接地线断路导致接入插座的用电器不太安全，但不会影响其他用电器工作，B错误；
C. 插座的左右插孔短路 ，整个电路都被短路，整个电路都无法正常工作，C错误；
D. 电热壶所在的B、D两点间断路 ， 把测电笔插入插座的左插孔，氖管不能发光，D错误；
故答案为：A。
19．B
【解答】解：A、开关应与被控制的电路串联，因此开关应与被控制的灯泡串联，故A正确；
B、插座给可移动家用电器供电，插座并联在电路中，因此灯泡与插座应并联，故B错误；
C、当开关S断开时，d点与火线相连，用试电笔接触该点时氖管发光；a、c与零线接通，氖管不发光；开关断开时b点与零线相连，氖管不发光，故C正确；
D、三孔插痤中有一个孔是用来连接地线的，让有金属外壳的用电器的外壳接地，可以防止因漏电导致金属外壳带电而发生触电事故，故D正确。
故选：B。
20．D
知识点：电能表参数的理解与电能的求法；电功率计算公式的应用
解析：（1）前后两个电能表的示数之差等于上月消耗的电能；
（2）根据P=UI计算；
（3）根据指示灯闪烁次数和电能的正比关系判断；
（4）首先根据计算消耗的电能，再根据计算出电功率。
A.该同学上月消耗的电能为：5637.8kW·h-5546.7kW·h=91.1kW·h，故A错误；
B.根据数据可知，通过电能表的最大电流为20A，则用电器的总功率最大为：P=UI=220V×20a=4400W，故B错误；
C.指示灯闪烁的次数越多，说明消耗的电能越大，故C错误；
D.消耗的电能：；
则电器的总功率为：，故D正确。
故选D。
21．A
知识点：家庭电路的故障分析
解析：对各个选项中的故障进行分析，推测可能出现的现象，哪个与题目描述一致，哪个就是正确选项。
A.a.b两点间断路，开关S1闭合时， 灯泡L1正常与火线和零线相连，会正常发光。而开关S2闭合时，L2只与火线连通，没有与零线连通，因此不会发光。a点虽然接在零线上，但是通过灯泡L2与火线相连，因此测电笔接触时发光，故A符合题意；
B.b点左侧的零线断路入时，灯泡L1与零线断开，则 开关S1闭合时，它不会发光，与题意不符，故B不合题意；
C.灯L2短路时，一旦闭合开关S2， 保险丝就会熔断，此时测电笔接触a点也不会发光，故C不合题意；
D.灯L2断路，闭合开关S2时，a点不能与火线相连，因此测电笔接触时不会发光，故D不合题意。
故选A。
22．C
知识点：家庭电路的故障分析
解析：分析各个选项中故障对应的现象，哪个与题目描述一致吗，哪个就是正确选项。
A.电热水壶所在电路的b 、c 间断路时，电水壶不能工作，但是灯泡与插座正常连接，因此灯泡应该发光，测电笔接触插座的左孔时不应该发光，故A不合题意；
B.插座的接地线断路，只会影响人体触电时的安全性，不会影响用电器的正常工作，即电水壶应该正常工作，故B不合题意；
C.电路的 c 、d 间导线断路时，不会影响灯泡，则灯泡正常发光。插座热水壶的零线部分断开，都不能正常工作，故C符合题意；
D.电路的 a 、b 间导线断路时，插座喝热水壶的火线部分断开，测电笔接触插座的右孔时肯定不会发光，故D不合题意。
故选C。
23．（1）并联
（2）M
知识点：家庭电路的组成与连接
解析：（1）用电器首尾相连为串联，并排连接在两点之间为并联；
（2）在家庭电路中，保险丝必须接在火线上，从而保证保险丝断开后切断整个电路，从而保证用电安全。
（1）根据图片可知，灯泡L与插座并排连接在火线和零线之间，因此二者为并联。
（2）根据图片可知，M为火线，N为零线，则空气开关应该接在电路的M处。
24．有；不会
知识点：家庭电路的故障分析；测电笔的使用
解析：（1）在串联电路中，总电压等于各处电压之和，因此串联电阻的电压都小于电源电压，据此分析解答；
（2）测电笔接触火线时发光，接触零线时不发光。
（1）根据图片可知， 闭合开关S1时 ，灯泡L1和L2串联。根据串联电路的特点可知，正常情况下，两个灯泡的电压都小于220V，即都不会正常发光。而此时L2正常发光，说明电路是连通的，但是L1没有接入电路，即L1发生短路；
（2）当L1发生短路时，B点与零线相连，则测电笔接触时氖管不会发光。
25．（1）甲
（2）B
（3）A
知识点：家庭电路的组成与连接；测电笔的使用；家庭电路电流过大的原因
解析：（1）根据测电笔的使用方法分析；
（2）根据图片确定电线起火的原因；
（3）根据家庭电路连接的知识分析判断。
（1）使用测电笔时，人体必须与尾部的金属体接触，故选甲。
（2）根据图丁可知，金属丝将灯泡短路，从而引起火灾，故选B。
（3）在家庭电路中，所有的用电器都是并联，即两个灯泡并联。为了用电安全，开关要接在火线上，故A正确，而B、C、D错误。
故选A。
26．0.2；金属外壳
知识点：插座的构造与工作方式；电能表参数的理解与电能的求法
解析：（1）根据计算消耗的电能；
（2）三脚插头对应三孔插座，下面的两个插脚对应火线和零线，而中间的那个与用电器的金属外壳相连，借助插座与大地相连，从而保证人体不会触电。
（1）消耗的电能为：。
（2）为安全用电，使用大功率用电器必须使用如图插头线，因为图中长插片P和用电器的金属外壳相连，可避免触电事故发生。
27．地线；先接通地线(或后断开地线，或确保用电安全)
知识点：插座的构造与工作方式
解析：（1）三脚插头对应的三孔插座，分别为“左零右火中间地”；
（2）接地线的插脚比另外两个插脚更长，可以保证再通电前就与大地联通，一旦发生漏电，可以第一时间保证人体的安全。
（1）仔细观察家里电饭锅、洗衣机等所用的插头，我们会发现有一根插头E要长些。那么，较长的那根插头E接的是地线。
（2）我认为这根插头做长点的主要目的是：先接通地线(或后断开地线，或确保用电安全。
28．火线；零线；金属外壳
知识点：插座的构造与工作方式
解析：根据三孔插座的接线方法“左零右火中间地”分析解答。
洗衣机、电冰箱等用电器需要使用三脚插头，其中一条接火线(常标有L)，一条接零线(常标有N)，第三条标有E，标有E的导线和用电器的金属外壳相连。
29．（1）18；2000
（2）LED；1：12
（3）3.6
知识点：欧姆定律及其应用；电功计算公式的应用；电能表参数的理解与电能的求法；电功率计算公式的应用
解析：（1）读出电能表的示数，然后前后两个示数相减得到消耗的电能，根据计算充电器的功率；
（2）①比较电功率大小，其中电功率越小的越节能，越环保。
②根据W=Pt计算电流做功之比；
（3）首先根据计算出定值电阻的阻值，再根据计算前后电功率大小，最后相减得到电功率的变化量。
（1）电动汽车充满一次消耗的电能：W=369.5 kW·h -351.5 kW·h=18kW·h；
时间为：t=8+12-11=9h；
则汽车充电器的功率为：。
（2）①比较可知，LED的功率较小，则相同时间内消耗电能更少，则使用LED灯照明更符合绿色生态理念；
②两灯都正常工作时，相等时间内通过LED灯和白炽灯的电流所做的功之比：
W1：W2=P1t：P2t=P1：P2=5W：60W=1：12。
（3）根据得到：；
解得：R=10Ω；
根据得到：△P=。
30．（1）火
（2）小于
（3）短路
知识点：串、并联电路的电压特点；家庭电路的组成与连接；家庭电路的故障分析
解析：（1）根据家庭电路连接的知识分析；
（2）根据U总=U1+U2可知，在串联电路中，总电压大于各处电压；
（3）当开关S闭合后，两个灯泡串联，即电流会依次流过两个灯泡。灯L1正常发光，而L2不发光，说明电流绕过L2处，即此时L2处应该发生短路，据此分析解答。
（1）在家庭电路中，开关必须接在火线上，因为开关S与灯泡L1所在的电线直接相连，因此L1与进户线中的火线相连。
（2）当闭合开关S时，灯L1与L2都发光，此时二者串联，则此时L1两端的电压小于220V。
（3）当闭合开关S时，灯L1正常发光，L2不发光，由此可以判断出故障为L2灯头接线处短路。
31．短路；正常；36
知识点：家庭电路的故障分析
解析：在家庭电路中，用电器两端的电压为220V，此时它们都能正常发光。如果实际电压小于220V，那么灯泡会发光较暗，据此分析解答。
①只闭合S、S1时，校验灯与灯泡L1串联，正常情况下，它们的电压都小于220V，即它们都不能正常发光。实际上L正常发光，说明灯泡L1没有分担电压，即它的电阻为零，那么故障应该是L1短路。
②只闭合 S、S2，校验灯与灯泡L2串联，正常情况下，它们的电压都小于220V，即它们都不能正常发光。若 L 发出暗红色的光，则说明整个L2所在的电路正常。
通常人体安全电压不高于36V，生活中要注意用电安全。
32．（1）用电器的金属外壳
（2）C
知识点：家庭电路的组成与连接；家庭电路的故障分析
解析：（1）根据三脚插头的接线方法解答；
（2）根据家庭电路中电路故障的知识判断
（1）根据甲图可知，三脚插头中间的脚A应该与用电器的金属外壳相连，这样插入插座后才能与大地相连，从而防止发生触电事故，则：在出厂时，若检测到插头中间的金属脚A未与用电器的金属外壳相连，则该用电器为不合格产品。
（2）闭合电饭煲的开关后，灯泡和电饭煲都停止了工作，那么应该是火线上的保险丝熔断了，可能是电路过载所致，也可能是发生了短路所致，故A正确不合题意；
由于保险丝熔断，因此B、C、D都与火线断开，即氖管都不发光，故B正确不合题意；
将电饭锅的开关断开后，由于保险丝熔断，因此灯泡也不会发光，故C错误符合题意。
故选C。
33．0.1；1000
知识点：电能表参数的理解与电能的求法；电功率计算公式的应用
解析：根据计算出电水壶消耗的电能，根据公式计算它的实际功率。
烧水过程中消耗的电能为：；
电水壶的实际功率：。
34．6；1500
知识点：电能表参数的理解与电能的求法；电功率计算公式的应用
解析：（1）根据公式计算出冰箱一天的工作时间；
（2）电能表转的圈数与消耗的电能成正比，据此计算即可。
（1）冰箱一天的实际工作时间为：；
（2）6min冰箱消耗的电能为：W'=P't'=0.12kW×0.1h=0.12kW·h；
设消耗1度电电能表的圈数为n，
；
解得：n=1500。
35．（1）高温
（2）电烤箱在低温档正常工作时的电流：I= =2A
（3）电烤箱消耗的电能为： /(kW·h)=0.04kW·h(1分)
电烤箱的功率为： = =1.2kW= 1200W
知识点：电能表参数的理解与电能的求法；电功率计算公式的应用
解析：（1）根据开关的通断分析电路的串并联情况，根据公式比较两种情况下总功率的大小，进而确定对应的状态。
（2）根据图1确定低温档的功率，再根据公式计算此时的工作电流。
（3）首先根据计算电烤箱消耗的电能，再根据公式计算它的功率。
（1）根据图2可知，当S1、S2都闭合时，只有R1在工作，此时总电阻为R1；
当S1闭合，S2断开时，两个电阻串联，总电阻为R总；
则R1根据公式可知，前者的总功率大于后者，
那么前者为高温档，后者为低温档。
试题分析部分
1、试卷总体分布分析
总分：105分
分值分布 客观题（占比） 58.0(55.2%)
主观题（占比） 47.0(44.8%)
题量分布 客观题（占比） 25(71.4%)
主观题（占比） 10(28.6%)
2、试卷题量分布分析
大题题型 题目量（占比） 分值（占比）
填空题 12(34.3%) 50.0(47.6%)
解答题 1(2.9%) 11.0(10.5%)
单选题 22(62.9%) 44.0(41.9%)
3、试卷难度结构分析
序号 难易度 占比
1 普通 (94.3%)
2 容易 (5.7%)
4、试卷知识点分析
序号 知识点（认知水平） 分值（占比） 对应题号
1 酶及其催化作用 2.0(1.9%) 7
2 家庭电路电流过大的原因 11.0(10.5%) 5,13,14,25
3 触电危害及常见的触电类型与预防 6.0(5.7%) 7,8,9
4 还原反应与金属的冶炼 2.0(1.9%) 7
5 电功的实质 2.0(1.9%) 15
6 欧姆定律及其应用 5.0(4.8%) 29
7 电功计算公式的应用 5.0(4.8%) 29
8 安全用电原则 6.0(5.7%) 10,11,12
9 电能表参数的理解与电能的求法 38.0(36.2%) 4,16,17,19,20,26,29,33,34,35
10 插座的构造与工作方式 16.0(15.2%) 6,26,27,28
11 电功率计算公式的应用 26.0(24.8%) 20,29,33,34,35
12 家庭电路的组成与连接 17.0(16.2%) 1,4,23,25,30,32
13 熔断器的作用及保险丝的选择方法 4.0(3.8%) 5,6
14 测电笔的使用 15.0(14.3%) 4,5,6,24,25
15 家庭电路的故障分析 28.0(26.7%) 2,3,13,18,21,22,24,30,31,32
16 浓硫酸的稀释 2.0(1.9%) 7
17 串、并联电路的电压特点 3.0(2.9%) 30
18 电功率 2.0(1.9%) 15
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
