中小学教育资源及组卷应用平台

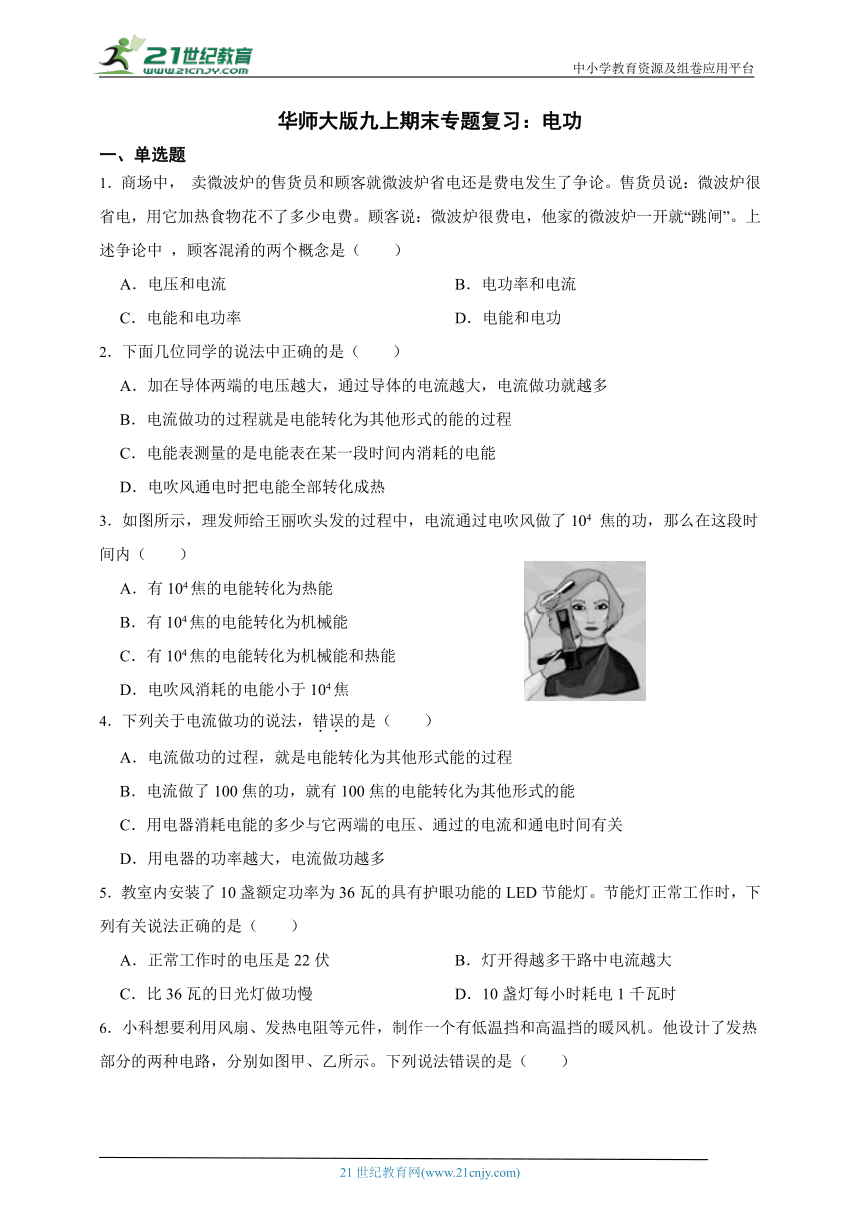

华师大版九上期末专题复习：电功
一、单选题
1．商场中， 卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说：微波炉很省电，用它加热食物花不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。上述争论中 ，顾客混淆的两个概念是（ ）
A．电压和电流 B．电功率和电流
C．电能和电功率 D．电能和电功
2．下面几位同学的说法中正确的是（ ）
A．加在导体两端的电压越大，通过导体的电流越大，电流做功就越多
B．电流做功的过程就是电能转化为其他形式的能的过程
C．电能表测量的是电能表在某一段时间内消耗的电能
D．电吹风通电时把电能全部转化成热
3．如图所示，理发师给王丽吹头发的过程中，电流通过电吹风做了104 焦的功，那么在这段时间内（ ）
A．有104焦的电能转化为热能
B．有104焦的电能转化为机械能
C．有104焦的电能转化为机械能和热能
D．电吹风消耗的电能小于104焦
4．下列关于电流做功的说法，错误的是（ ）
A．电流做功的过程，就是电能转化为其他形式能的过程
B．电流做了100焦的功，就有100焦的电能转化为其他形式的能
C．用电器消耗电能的多少与它两端的电压、通过的电流和通电时间有关
D．用电器的功率越大，电流做功越多
5．教室内安装了10盏额定功率为36瓦的具有护眼功能的LED节能灯。节能灯正常工作时，下列有关说法正确的是（ ）
A．正常工作时的电压是22伏 B．灯开得越多干路中电流越大
C．比36瓦的日光灯做功慢 D．10盏灯每小时耗电1千瓦时

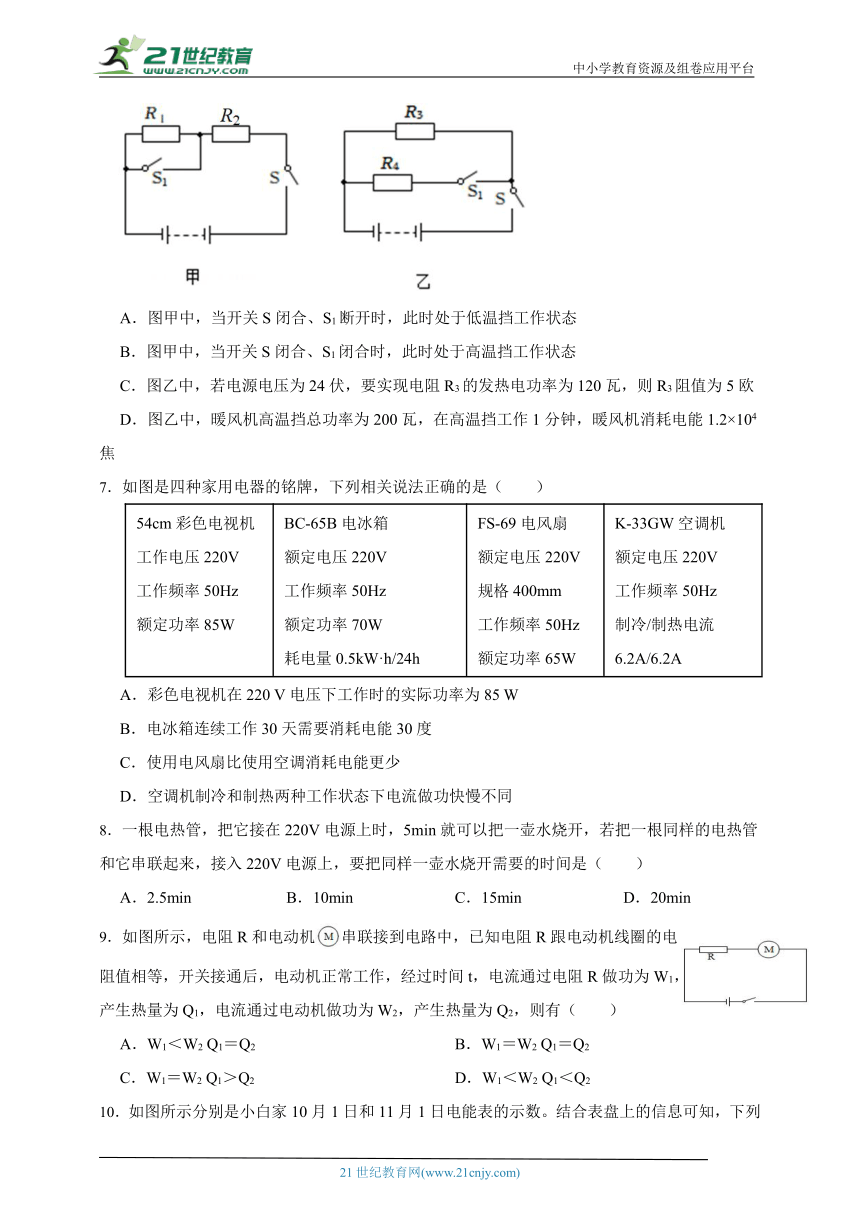

6．小科想要利用风扇、发热电阻等元件，制作一个有低温挡和高温挡的暖风机。他设计了发热部分的两种电路，分别如图甲、乙所示。下列说法错误的是（ ）
A．图甲中，当开关S闭合、S1断开时，此时处于低温挡工作状态
B．图甲中，当开关S闭合、S1闭合时，此时处于高温挡工作状态
C．图乙中，若电源电压为24伏，要实现电阻R3的发热电功率为120瓦，则R3阻值为5欧
D．图乙中，暖风机高温挡总功率为200瓦，在高温挡工作1分钟，暖风机消耗电能1.2×104焦
7．如图是四种家用电器的铭牌，下列相关说法正确的是（ ）
54cm彩色电视机 工作电压220V 工作频率50Hz 额定功率85W BC-65B电冰箱 额定电压220V 工作频率50Hz 额定功率70W 耗电量0.5kW·h/24h FS-69电风扇 额定电压220V 规格400mm 工作频率50Hz 额定功率65W K-33GW空调机 额定电压220V 工作频率50Hz 制冷/制热电流 6.2A/6.2A
A．彩色电视机在220 V电压下工作时的实际功率为85 W
B．电冰箱连续工作30天需要消耗电能30度
C．使用电风扇比使用空调消耗电能更少
D．空调机制冷和制热两种工作状态下电流做功快慢不同
8．一根电热管，把它接在220V电源上时，5min就可以把一壶水烧开，若把一根同样的电热管和它串联起来，接入220V电源上，要把同样一壶水烧开需要的时间是（ ）
A．2.5min B．10min C．15min D．20min
9．如图所示，电阻R和电动机串联接到电路中，已知电阻R跟电动机线圈的电阻值相等，开关接通后，电动机正常工作，经过时间t，电流通过电阻R做功为W1，产生热量为Q1，电流通过电动机做功为W2，产生热量为Q2，则有（ ）
A．W1＜W2 Q1＝Q2 B．W1＝W2 Q1＝Q2
C．W1＝W2 Q1＞Q2 D．W1＜W2 Q1＜Q2

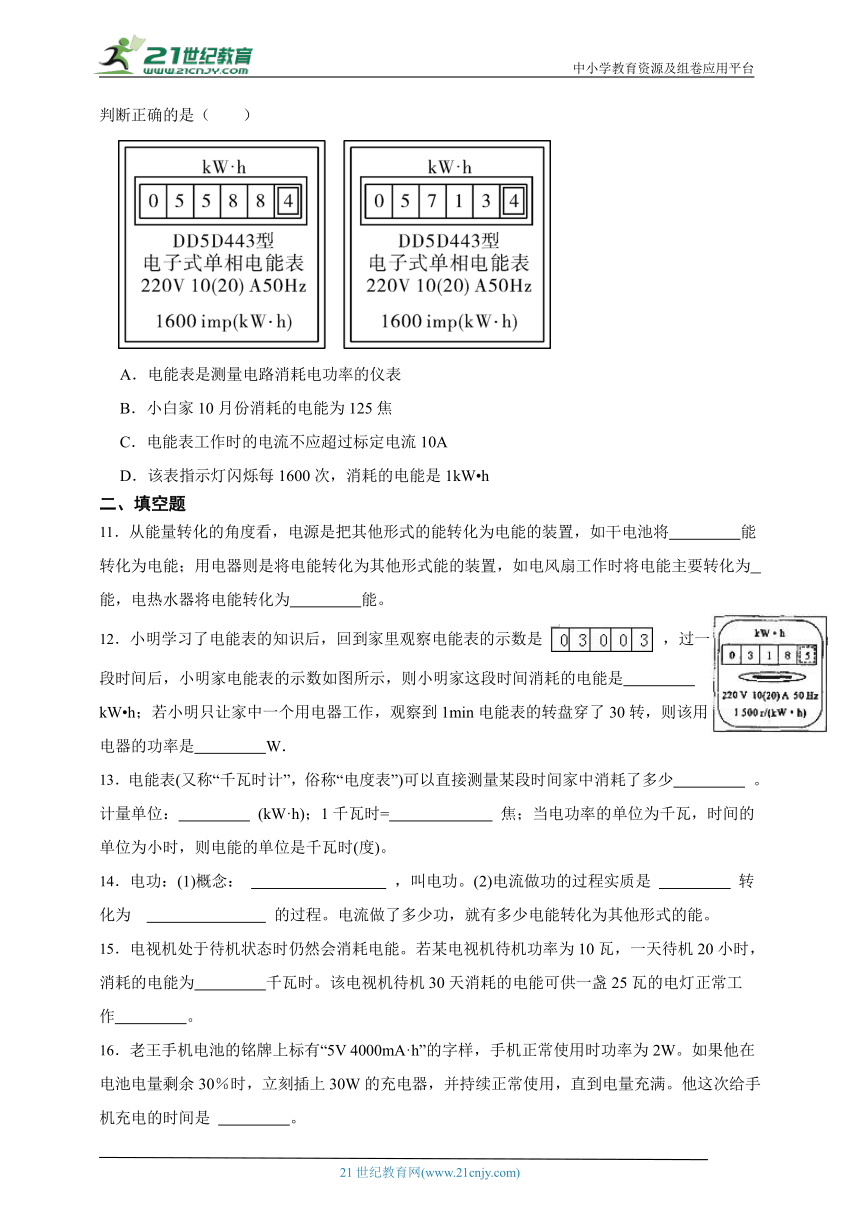

10．如图所示分别是小白家10月1日和11月1日电能表的示数。结合表盘上的信息可知，下列判断正确的是（ ）
A．电能表是测量电路消耗电功率的仪表
B．小白家10月份消耗的电能为125焦
C．电能表工作时的电流不应超过标定电流10A
D．该表指示灯闪烁每1600次，消耗的电能是1kW h
二、填空题
11．从能量转化的角度看，电源是把其他形式的能转化为电能的装置，如干电池将 能转化为电能；用电器则是将电能转化为其他形式能的装置，如电风扇工作时将电能主要转化为 能，电热水器将电能转化为 能。
12．小明学习了电能表的知识后，回到家里观察电能表的示数是 ，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是 kW h；若小明只让家中一个用电器工作，观察到1min电能表的转盘穿了30转，则该用电器的功率是 W．
13．电能表(又称“千瓦时计”，俗称“电度表”)可以直接测量某段时间家中消耗了多少 。计量单位： (kW·h)；1千瓦时= 焦；当电功率的单位为千瓦，时间的单位为小时，则电能的单位是千瓦时(度)。
14．电功：(1)概念： ，叫电功。(2)电流做功的过程实质是 转化为 的过程。电流做了多少功，就有多少电能转化为其他形式的能。
15．电视机处于待机状态时仍然会消耗电能。若某电视机待机功率为10瓦，一天待机20小时，消耗的电能为 千瓦时。该电视机待机30天消耗的电能可供一盏25瓦的电灯正常工作 。
16．老王手机电池的铭牌上标有“5V 4000mA·h”的字样，手机正常使用时功率为2W。如果他在电池电量剩余30％时，立刻插上30W的充电器，并持续正常使用，直到电量充满。他这次给手机充电的时间是 。

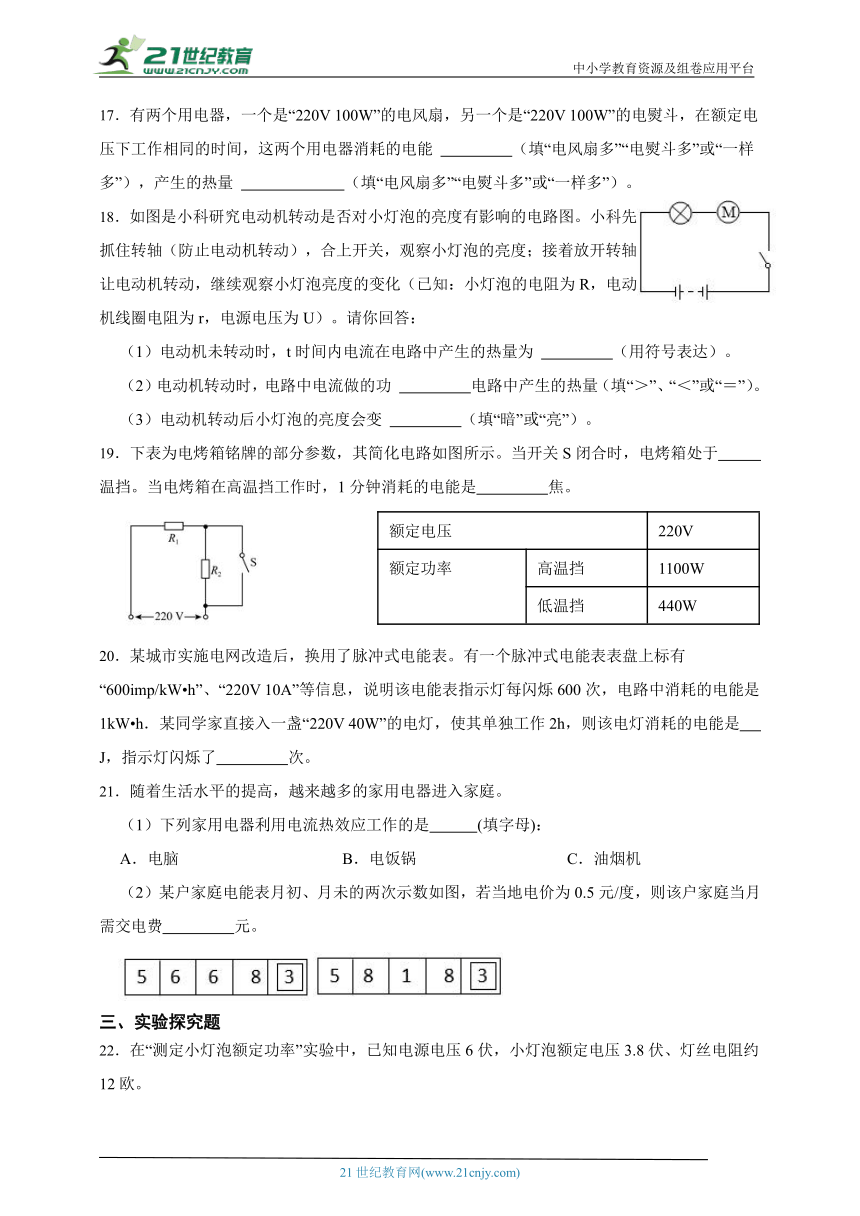

17．有两个用电器，一个是“220V 100W”的电风扇，另一个是“220V 100W”的电熨斗，在额定电压下工作相同的时间，这两个用电器消耗的电能 （填“电风扇多”“电熨斗多”或“一样多”），产生的热量 （填“电风扇多”“电熨斗多”或“一样多”）。
18．如图是小科研究电动机转动是否对小灯泡的亮度有影响的电路图。小科先抓住转轴（防止电动机转动），合上开关，观察小灯泡的亮度；接着放开转轴让电动机转动，继续观察小灯泡亮度的变化（已知：小灯泡的电阻为R，电动机线圈电阻为r，电源电压为U）。请你回答：
（1）电动机未转动时，t时间内电流在电路中产生的热量为 （用符号表达）。
（2）电动机转动时，电路中电流做的功 电路中产生的热量（填“＞”、“＜”或“＝”）。
（3）电动机转动后小灯泡的亮度会变 （填“暗”或“亮”）。
19．下表为电烤箱铭牌的部分参数，其简化电路如图所示。当开关S闭合时，电烤箱处于 温挡。当电烤箱在高温挡工作时，1分钟消耗的电能是 焦。
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
20．某城市实施电网改造后，换用了脉冲式电能表。有一个脉冲式电能表表盘上标有“600imp/kW h”、“220V 10A”等信息，说明该电能表指示灯每闪烁600次，电路中消耗的电能是1kW h．某同学家直接入一盏“220V 40W”的电灯，使其单独工作2h，则该电灯消耗的电能是 J，指示灯闪烁了 次。
21．随着生活水平的提高，越来越多的家用电器进入家庭。
（1）下列家用电器利用电流热效应工作的是 (填字母)：
A．电脑 B．电饭锅 C．油烟机
（2）某户家庭电能表月初、月未的两次示数如图，若当地电价为0.5元/度，则该户家庭当月需交电费 元。
三、实验探究题

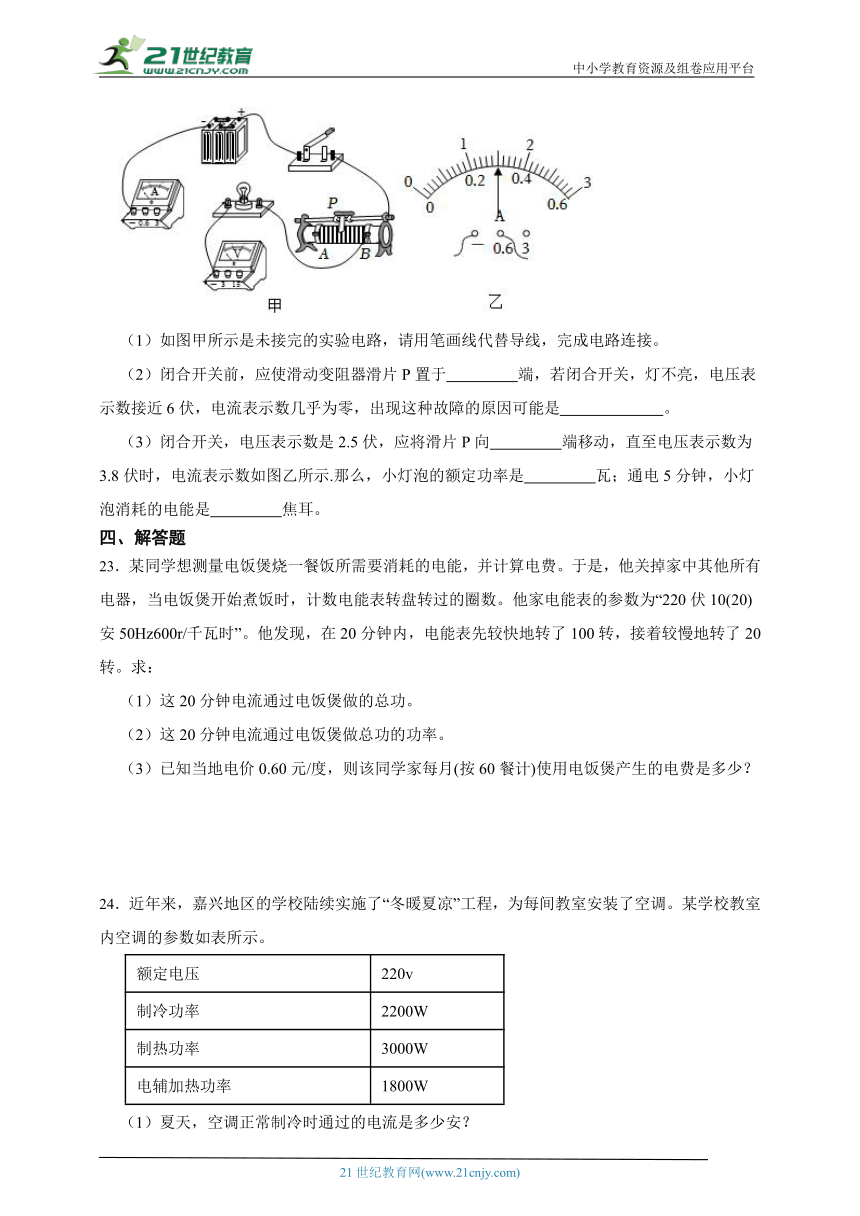

22．在“测定小灯泡额定功率”实验中，已知电源电压6伏，小灯泡额定电压3.8伏、灯丝电阻约12欧。
（1）如图甲所示是未接完的实验电路，请用笔画线代替导线，完成电路连接。
（2）闭合开关前，应使滑动变阻器滑片P置于 端，若闭合开关，灯不亮，电压表示数接近6伏，电流表示数几乎为零，出现这种故障的原因可能是 。
（3）闭合开关，电压表示数是2.5伏，应将滑片P向 端移动，直至电压表示数为3.8伏时，电流表示数如图乙所示.那么，小灯泡的额定功率是 瓦；通电5分钟，小灯泡消耗的电能是 焦耳。
四、解答题
23．某同学想测量电饭煲烧一餐饭所需要消耗的电能，并计算电费。于是，他关掉家中其他所有电器，当电饭煲开始煮饭时，计数电能表转盘转过的圈数。他家电能表的参数为“220伏10(20)安50Hz600r/千瓦时”。他发现，在20分钟内，电能表先较快地转了100转，接着较慢地转了20转。求：
（1）这20分钟电流通过电饭煲做的总功。
（2）这20分钟电流通过电饭煲做总功的功率。
（3）已知当地电价0.60元/度，则该同学家每月(按60餐计)使用电饭煲产生的电费是多少？
24．近年来，嘉兴地区的学校陆续实施了“冬暖夏凉”工程，为每间教室安装了空调。某学校教室内空调的参数如表所示。
额定电压 220v
制冷功率 2200W
制热功率 3000W
电辅加热功率 1800W
（1）夏天，空调正常制冷时通过的电流是多少安？
（2）冬天，空调制热与电辅加热同时工作，每天将消耗多少电能？（1天以工作8小时计）
（3）安装空调时，学校的电路同时也要进行升级改造。根据下表信息，你认为学校相应的用电
线要换成比原来 （选填“细”或“粗”）的电线，请说说你的理由 。
截面（mm）2 电阻（/km） 允许通过电力（A）
1.5 11.5 15
2.5 6.9 25
4 4.3 32
25．冬季严寒小周家购置了电热桌垫，如图甲，其工作原理如图乙，查看说明书后发现该电热桌垫由12V电源供电，发热部分由R1、R2两条电热丝组成，阻值分别为6Ω、4Ω，可通过调温开关高低不同的两档温度，调温挡有：关、高温、低温，若不考虑温度的变化对电阻的影响，请分析和计算：
（1）当电热桌垫处于高温档时，开关位于 (选填“ab”或“be”或“cd") ；
（2）当电热桌垫处于高温档时，5min内消耗的电能为多少？
26．如图所示为某款电热水龙头的电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。求：
（1）出温水时电路中的电流；
（2）出热水1分钟消耗的电能；
（3）若水龙头只能出冷水和温水，电路可能存在的故障为： (写出一条即可)
27．上海实行“分时电费”的计费制度，计费方法如下表所示，这样既可以减轻高峰时段电网压力，又能节省用户的电费支出。某用户家中的电热水器上标有“220V2000W”字样，该电热水器正常工作的功率为 瓦。若该电热水器每天正常工作1小时，将它的工作时间从高峰时段移至低峰时段，则该用户每月（按30天计）至少可节省电费 元。
时段 单价
高峰时段 （06：00﹣22：00） 0.61元/度
低峰时段 （22：00﹣06：00） 0.30元/度
28．近几年，由于疫情的影响催生了“宅经济”，厨房小家电市场火热。小明家购买了一只电饼铛，图乙为该电饼铛的简化电路图，RI为下盘发热管，R2为上盘发热管，两发热管额定功率均为1300瓦。S1为突跳温控开关，在温度达到T2时会自动断开，温度下降到T1后会自动接通。小明用该电饼铛上下盘共同工作烙一只油饼耗时2.5分钟，发热管温度和工作时间关系如图丙。
（1）为保护电路，熔断器应与 相连（填“火线”、“零线”或“地线”）；
（2）求R1的电阻值(精确到0.01)；
（3）求小明用电饼铛烙一只油饼所消耗的电能。
29．利用垃圾发电可缓解城市垃圾过多带来的问题，如图甲是某垃圾发电厂综合利用垃圾的主要流程：
（1）垃圾发电厂中的发电机是根据 原理来工作的。
（2）发电厂利用部分电能来电解水，理论上电解1.8吨水能得到氢气 吨。
（3）研究表明，每燃烧1吨生活垃圾可以发电200千瓦时，发电的同时还可以处理生活垃圾，某垃圾发电厂有1台功率为6.0×103千瓦的发电机，若它每天工作10小时，则一天可以处理多少吨生活垃圾？
（4）我国生活垃圾中厨余垃圾占比最大，下列属于厨余垃圾的是___________（选填字母）。
A．玻璃瓶 B．易拉罐 C．剩菜剩饭 D．瓷碗碎片
（5）厨余垃圾难以进行焚烧发电，但它含有的淀粉可被淀粉乳酸杆菌分解为乳酸，乳酸可用于生产可降解塑料。淀粉乳酸杆菌分解淀粉产生乳酸的大致过程如下：淀粉乳酸杆菌向细胞外分泌一些酶，将淀粉分解为 ，该物质进入细胞后，可进一步被分解为乳酸，并释放出能量用于各项生命活动。如图乙所示为A、B、C三种不同的淀粉乳酸杆菌对淀粉的分解，结果表明，菌株 （选填“A”、“B”或“C”）分解淀粉的能力最强。
30．图1是智能电压力锅，图2是锅体的内部电路。锅盖上的“控温旋钮”可以改变电阻箱R0的阻值，从而改变锅内最高温度，“显示面板“由图2中电流表改装而成，它可以显示出锅内的温度、R1是48.42Ω的一根主发热体，R2是484Ω的一根保温辅助发热体，线圈电阻不计，当线圈中的电流I≥15mA时、衔铁被吸下，处于保温状态，水的沸点和锅内气压的关系如图3所示、控制电路电压U=3.6V，Rp是压敏电阻，安装在锅盖内侧，面积为10cm2，其阻值大小与压力关系如图4所示。
（1）将“控温旋钮“旋至出厂设置：R0=40Ω时，盖上锅盖，在开关S闭合前，锅内气压刚好为1.0×105Pa。求：
①此时电流表的示数。
②闭合开关S后，锅内可达到的最高温。
③闭合开关S，加热到最高温度以后，该电压力锅在保温状态下工作。保温10分钟内，锅体的内部电路共消耗的电能是多少？
（2）若控制电路电压U降低，为保持第②问中设定的锅内最高温度不变，可 (选填“增加”或“减小”)R0的阻值。
答案解析部分
1．C
知识点：电功的实质；电功率
解析：根据电能和电功率的定义分析判断。
电能就是消耗电的多少，根据“用它加热食物花不了多少电费”可知，售货员说的是电能；
电功率表示用电器消耗电能的快慢，根据“微波炉很费电，他家的微波炉-开就“跳闸”可知，顾客说的是电功率太大。
故选C。
2．B
知识点：电功的实质；电功计算公式的应用；电能表参数的理解与电能的求法
解析：（1）根据公式W=UIt可知，电流做功的多少与电压、电流和通电时间有关；
（2）根据电流做功的本质分析；
（3）电能表不能测量自身消耗的电能，只能测量它所在电路上用电器消耗的电能；
（4）电扇转动具有机械能。
据此分析即可。
A. 加在导体两端的电压越大，通过导体的电流越大，且通电时间越长，电流做功就越多，没有描述通电时间，故A错误；
B. 电流做功的过程就是电能转化为其他形式的能的过程 ，故B正确；
C. 电能表测量的是用电器在某一段时间内消耗的电能，故C错误；
D. 电吹风通电时把电能全部转化成机械能，故D错误。
故选B。
3．C
知识点：电功的实质
解析：电流做功的过程就是消耗电能转化为其他形式的能的过程，并且电流做多少功，就有多少电能转化为其他形式的能；电吹风工作时，消耗电能转化为内能和机械能.
电流通过电吹风做了104J的功，在这段时间内消耗了104J的电能；在此过程中，有104焦的电能转化成了内能和机械能.
4．D
知识点：电功的实质；电功计算公式的应用
解析：AB.根据电流做功的本质判断；
C.根据W=UIt分析判断；
D.根据W=Pt分析判断。
A.根据电流做功的本质可知，电流做功的过程，就是电能转化为其他形式能的过程，故A正确不合题意；
B.根据电流做功的本质可知，电流做了100焦的功，就有100焦的电能转化为其他形式的能，故B正确不合题意；
C.根据W=UIt可知，用电器消耗电能的多少与它两端的电压、通过的电流和通电时间有关，故C正确不合题意；
D.根据W=Pt可知，当时间相同时，用电器的功率越大，电流做功越多，故D错误符合题意。
故选D。
5．B
知识点：电功计算公式的应用；电功率计算公式的应用；电功率
解析：（1）根据家庭电路电压的知识判断；
（2）根据P=UI判断；
（3）根据电功率的定义判断；
（4）根据W=Pt计算。
A.在家庭电路中，所有的灯泡都是并联，那么它们两端的电压都是220V，故A错误；
B.灯开得越多，则总功率越大，根据P=UI可知，则干路中通过的电流越大，故B正确；
C.电功率表示用电器电流做功的快慢，即电功率相等，则做功快慢相等，故C错误；
D.10盏灯每小时耗电：W=Pt=0.036kW×10×1h=0.36kW·h，故D错误。
故选B。
6．C
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）（2）根据公式比较开关在不同状态下的总功率的大小，从而确定对应的状态；
（3）根据公式计算R3的阻值；
（4）根据Q=W=Pt计算暖风机消耗的电能。
图甲中，当开关S闭合、S1断开时，两个电阻串联，总电阻为R串；
图甲中，当开关S闭合、S1闭合时，只有R2单独工作，此时总电阻为R2；
根据串联电路的电阻规律可知，R串>R2；
根据公式可知，总功率P串那么前者为低温档，后者为高温档，故A、B正确不合题意；
图乙中，若电源电压为24伏，要实现电阻R3的发热电功率为120瓦，
则R3阻值，故C错误符合题意；
暖风机消耗电能 Q=W=Pt=200W×60s= 1.2×104 J，
故D正确不合题意。
故选C。
7．A
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据电视机的额定功率判断；
（2）根据W总=nW计算；
（3）根据W=Pt分析判断；
（4）根据P=UI分析判断。
A.根据图片可知，彩色电视机的额定功率为85W，即在220V电压下工作时的实际功率为85W，故A正确；
B.电冰箱每天消耗电能0.5kW·h，则连续工作30天消耗的电能：W总=nW=0.5kW·h×30=15kW·h，故B错误；
C.根据公式W=Pt可知，消耗电能的多少与电功率和时间大小有关，则电风扇的电功率小不一定消耗的电能少，故C错误；
D.空调机制冷和制热时的电流相同，根据P=UI可知，两种状态下电功率相等，即做功快慢相同，故D错误。
故选A。
8．B
知识点：电阻和电阻的串联、并联；电功计算公式的应用
解析：同一壶水烧开所需要的热量是一样的即消耗的电能一样多，W=Q，两次电热管需要产生同样多的热量。
电阻丝是纯电阻用电器，电阻丝消耗电能全部转化为内能给水加热，即Q=W，用一个电阻丝烧水时消耗的总电能为：，当电阻串联起来后，总电阻R总=2R，要使烧开同一壶水，消耗电能相等，W1=W2，，t2=2t1=10min。
所以B符合题意，ACD不符合题意。所以选：B。
9．A
知识点：电功计算公式的应用；焦耳定律的计算公式及其应用
解析：（1）电阻R和电动机串联接到电路中，开关接通后，通过电阻R和电动机的电流相等；已知电阻R跟电动机线圈的电阻值相等，根据焦耳定律判断电流产生热量的关系。
（2）对电阻R来说，电流所做的功（消耗的电能）等于电流产生的热量；电动机正常工作时是非纯电阻用电器，电流所做的功（消耗的电能）大于电流产生的热量。电阻R和电动机串联接到电路中，开关接通后，
根据串联电路的电流特点可知：通过电阻R和电动机的电流相等；
已知电阻R跟电动机线圈的电阻值相等，根据焦耳定律Q=I2Rt可知：Q1=Q2，故C、D错误；
对电阻R来说，电流所做的功W1=Q1，
电动机正常工作时是非纯电阻用电器，消耗的电能一部分转化为内能、大部分转化为机械能，则电流所做的功（消耗的电能）大于电流产生的热量，即：W2＞Q2，
所W1＜W2，故A正确，B错误。
故选A。
10．D
知识点：电能表参数的理解与电能的求法
解析：（1）根据电能表的功能判断；
（2）前后电能表的示数之差等于消耗的电能；
（3）（4）根据电能表的铭牌判断。
A.电能表是测量电路消耗电能的仪表，故A错误；
B.小白家10月份消耗的电能为：5713.4kW·h-5588.4kW·h=125kW·h，故B错误；
C.根据“10（20）A”可知，该电能表工作时的电流不应超过标定电流20A，故C错误；
D.根据“1600imp（kW h）”可知，该表指示灯闪烁每1600次，消耗的电能是1kW h，故D正确。
故选D。
11．化学；机械；内
知识点：电功的实质
解析：知道干电池、电动机、电热器能量转化过程；电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程.
干电池在工作时，消耗内部的化学能，产生电能，是把化学能转化为电能的过程；电风扇在工作时，消耗电能，主要获得了机械能，即将电能主要转化为机械能；电热水器在工作时，消耗电能，水的温度升高、内能增大，是把电能转化为内能的过程.故答案为：化学；机械；内.
12．18.2；1200
知识点：电功的实质；电功计算公式的应用
解析：(1)电能表两次示数差即为消耗的电脑； (2) 通过电能表的转数可求出消耗的电能，根据公式W=Pt，即可求出电功率
(1)电能表的示数差为：318.5kW h-300.3kW h=18.2kW h,所以消耗的电能为18.2kW h;
(2)电能表盘转了30圈消耗的电能为：
用电器的功率P==
故答案为：(1) 18.2kW h (2)1200W
13．电能；千瓦时；3.6×106
知识点：电功的实质
解析：在生产生活中，通常用电能表来测量某段时间内消耗电能的多少。
电能、电功的单位与机械能的单位一样，也是焦耳。电能的单位还有千瓦时（kW·h），俗称“度”。1 千瓦时比 1 焦耳大得多：1 千瓦时= 3.6×106 焦耳。用电器在一段时间里消耗的电能的多少，可以用电能表来测量。电能表也叫电度表。
故答案为：电能 ；千瓦时；3.6×106
14．电流所做的功；电能；其他形式能
知识点：电功的实质
解析：结合电功的概念进行分析解答。
电能转化为其他形式能量的过程就是电流做功的过程。电流所做的功叫做电功（electric work）。电能转化为其他形式能量的多少可以用电功来度量。电流做了多少功，就有多少电能转化为其他形式的能。
故答案为：电流所做的功 ；电能 ；其他形式能
15．0.2；240
知识点：电功计算公式的应用
解析：（1）根据W=Pt计算电视机待机消耗的电能；
（2）首先根据W总=nW计算电视机待机30天消耗的电能，再根据计算电灯工作的时间。
（1）电视机待机消耗的电能W=Pt=0.01kW×20h=0.2kW·h；
（2）电视机待机30天消耗的电能：W总=nW=30×0.2kW·h=6kW·h；
则可以供25W的电灯工作的时间：。
16．0.5h
知识点：电功计算公式的应用；电功率计算公式的应用
解析：首先根据W=UIt计算电池储藏的电能，再根据公式计算充电时间。
手机电池充满点时的电能：W=UIt=5V×4A×3600s=7.2×104J；
这次手机的充电时间为：。
17．一样多；电熨斗多
知识点：电功计算公式的应用
解析：（1）根据W=Pt比较用电器消耗电能的多少；
（2）根据能量转化的知识分析解答。
（1）根据题意可知，电熨斗和电风扇的功率相等，工作时间相等，根据W=Pt可知，这两个用电器消耗的电能一样多。
（2）电熨斗将电能几乎全部转化为内能，而电风扇将电能转化为机械能和内能，因此产生热量较多的是电熨斗。
18．（1）
（2）＞
（3）暗
知识点：电功计算公式的应用
解析：（1）由Q=W=t计算电路产生热量；
（2）从灯和电动机工作时的能量的转化分析解答；
（3）由电动机在两种情况下消耗电能与产生热量的关系，根据电功和焦耳定律公式分析两种情况下电路中电流大小，从而判断灯泡亮度的变化情况。（1）由图知，灯泡与电动机串联，电动机不转时，电流通过电动机将电能全部转化为内能，
所以t时间内电流在电路中产生的热量：Q=W=t；
（2）灯泡工作时，将电能转化内能，即电流通过灯泡做的功等于灯丝产生的热量；
在电动机转动时，电动机将电能转化为机械能和内能，即电流通过电动机做的功大于电动机线圈产生的热量，所以整个电路中，电流做的功大于电路中产生的热量；
（3）电动机转动后，电动机将电能转化为内能和机械能，使得电能转化成的内能减小，
所以未转时，，
电动转动时，Q'=（R+r）t，
则：；
所以I1＞I2，
即：电动机转动时，通过灯泡电流较小，故灯泡会更暗。
19．高温挡；66000
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据比较开关在两种情况下的总功率大小，进而确定对应的工作状态。
（2）根据W=Pt计算高温档消耗的电能。
（1）根据图片可知，当开关S断开时，两个电阻串联，总电阻为R串；
当开关S闭合时，只有R1工作，总电阻为R1；
则R串>R1；
根据可知，总功率P串则对应的状态分别为低温档和高温档。
（2）根据表格可知，高温档功率为1100W，则1min消耗电能：W=Pt=1100W×60s=66000J。
20．2.88×105；48
知识点：电功计算公式的应用；电能表参数的理解与电能的求法
解析：（1）根据W=Pt计算电灯消耗的电能；
（2）根据计算指示灯闪烁的次数。
（1）电灯消耗的电能为：W=Pt=0.04kW×2h=0.08kW·h=2.88×105J；
（2）根据得到：；
解得：n=48次。
21．（1）B
（2）75
知识点：电能表参数的理解与电能的求法
解析：(1)根据3种家用电器工作时的能量转化情况分析判断。
(2)首先要知道电能表的读数方法：①月末的减去月初的示数。②最后一位是小数。③单位为千瓦时。计算出本月消耗的电能，已知电费的单价，则可求本月应缴纳的电费。
(1)A：电脑工作时，消耗电能主要转化为光能，错误。
B：电饭锅，消耗电能主要转化为热能，正确。
C：油烟机，消耗电能主要转化为机械能，错误。
故选B。
(2)消耗的电能为：W=W 2 -W 1 =5818.3千瓦时-5668.3千瓦时=150千瓦时；
电价为0.5元/度，
本月应付的电费为：150千瓦时× 0.5元/度 =75元。
22．（1）解：已知灯泡的额定电压是3.8V，故电压表选择大量程，同时据 ＝0.38A＜0.6A，电流表选择0～0.6A量程。
从电源正极出发，依次经电流表、灯泡、滑动变阻器、开关到电源负极，补齐这条通路；
如下图：
（2）A；灯泡断路
（3）B；1.14；342
知识点：电流表、电压表在判断电路故障中的应用；电路的动态分析；电功计算公式的应用；测定小灯泡的功率
解析：(1)电路中电流表应与小灯泡串联，电压表应与小灯泡并联。再根据灯泡的额定电压是3.8V，得出电压表选择大量程，同时据 I= ＝0.38A＜0.6A，电流表选择0～0.6A量程。
（2）闭合开关前，滑动变阻器的滑片放在阻值最大处。灯不亮，电流表示数几乎为零，说明电路断路，又因为电压表有示数且接近电源电压，说明电压表到电源之间通路。
（3）滑动变阻器滑片往阻值小的方向移动，电路中电流变大，小灯泡两端的电压变大，所以电功率也变大。电功率=电压电流，电功=电功率时间。
（1）电压表“15”接线柱接小灯泡右边接线柱，电流表“0.6”接线柱接小灯泡左边接线柱。
（2）闭合开关前，滑动变阻器滑片放在阻值最大处，即离接入的下面接线柱最远，所以滑片置于A处， 灯不亮，电压表示数接近6伏，电流表示数几乎为零， 说明电路中灯泡断路。
（3）电压表示数2.5V小于额定电压，所以要增大小灯泡两端素的电压，增大电路中的电流，所以滑片P向B端移动，电流表示数为0.3A，P=UI=3.8V0.3A=1.14W，W=Pt=1.14W560s=342J.
23．（1）20分钟电流通过电饭煲做的总功：；
（2）电流通过电饭煲做功的功率：；
（3）每月消耗的电能：W总=nW=0.2kW·h×60=12kW·h=12度；
每月消耗的电费为：0.6元/度×12度=7.2元。
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据计算电饭煲做的功；
（2）根据计算电饭煲做功的功率；
（3）首先根据W总=nW计算每月消耗的电能，再乘以电费单价计算出每月电费。
24．（1）解：
答：夏天，空调正常制冷时的电流大小是 10 安
（2）解：P=3000W+1800W=4800W=4.8kW
W=Pt=4.8kW×8h=38.4kW h（或1.3824×108J）
答：冬天，空调制热与电辅加热同时工作，每天将消耗 38.4kW·h 的电能
（3）粗；安装空调后，学校内用电器的总功率变大，而电路两端电压不变，所以电路中通过的电流变大，故应选择粗的导线，才能承受较大的电流通过
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据表格确定空调的制冷功率，然后根据公式计算此时通过的电流。
（2）当空调制热时，首先将制热功率与电辅热功率相加得到制热的总功率，再根据W=Pt计算每天消耗的电能。
（3）首先分析安装空调后用电器总功率的变化，再根据公式P=UI分析总电流的变化，最后根据表格选择合适的导线即可。
（1）安装空调时，学校的电路同时也要进行升级改造。根据下表信息，我认为学校相应的用电线要换成比原来粗的电线，理由：安装空调后，学校内用电器的总功率变大，而电路两端电压不变，所以电路中通过的电流变大，故应选择粗的导线，才能承受较大的电流通过。
25．（1）ed
（2）高温挡的功率为：
P高=P'+P"
= =24W+36W = 60W
则在5分钟内产生的热量为
Q=W=P高t= 60W×300s=18000
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据公式比较不同情况下电功率的大小，从而确定对应的工作状态；
（2）当电热桌垫处于高温档时，两个电阻并联，首先根据分别计算出它们的电功率，然后相加得到此时的总功率，最后根据Q=W=Pt计算消耗的电能。
（1）根据乙图可知，当开关接ab时，电路处于断开状态，此时没有电阻丝工作，处于关的状态。
当开关接bc时，只有R2自己工作，总电阻为R2；
当开关接cd时，R2与R1并联，总电阻为R并；
则R2>R并；
根据公式可知，总功率P2则前者为低温状态，后者为高温状态。
26．（1）当开关接bc位置时，此时只有R1工作；当开关接cd位置时，此时R1与R2并联。
比较可知，前者电功率小，后者电功率大，
那么前者为温水，后者为热水。
则出温水时，电路中的电流；
（2）出热水时1分钟消耗的电能：W=P热t=2200W×1×60s=1.32×105J；
（3）R2发生断路(合理即可)
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据可得温水时电路中的电流；
（2）根据W=P热t可得热水时1分钟内消耗的电能；
（3）若水龙头只能出冷水和温水，说明电路还能工作，排除短路的可能，再根据加热时的电路，判断部分断路故障。（3）当开关在cd时，R1和R2并联接入电路，电阻比R1小，根据可知，此时功率比开关接bc位置的功率大，故此时出热水。若水龙头只能出冷水和温水，说明cd端发生故障，可能原因为R2发生断路。
27．2000；18.6
知识点：电功计算公式的应用；电功率
解析：铭牌“220V，2000W”表示的含义是：该电热器正常工作时的电压是220V，正常工作时的电功率是2000W。根据W=Pt先求出一月电热水器所用总电量，然后用便宜出来的钱数与之相乘，便可得出答案。
(1)从铭牌"220V 2000W"中可以得出电热水器正常工作的功率为2000W；
(2)W=Pt=2kWx1h=2kW·h=2度
30天：30×2度=60度
节省钱：(0.61元/度-0.30元/度)×60度=18.6元。
28．（1）火线
（2）解：R=U2/P=(220伏)2/1300瓦-37.23欧
（3）解：t=1.5分=90秒
W=Pt=2600瓦x90秒=2.34X105焦
答：R1的电阻值为37.23欧。烙一只油饼消耗的电能为2.34x105焦。
知识点：家庭电路的组成与连接；熔断器的作用及保险丝的选择方法；电功计算公式的应用；电功率计算公式的应用；电功率
解析： 物理学名词，电流在单位时间内做的功叫做电功率。是用来表示消耗电能的快慢的物理量，用P表示，它的单位是瓦特（Watt），简称"瓦"，符号是W。作为表示电流做功快慢的物理量，一个用电器功率的大小数值上等于它在1秒内所消耗的电能。如果在"t"（SI单位为s）这么长的时间内消耗的电能“W”（SI单位为J），那么这个用电器的电功率；就是P=W/t（定义式）电功率等于导体两端电压与通过导体电流的乘积。（P=U·I）对于纯电阻电路，计算电功率还可以用公式P=I2R和P=U2 /R。
（1） 火线的电压为220V；零线的电压为0V；地线的电压为0V；为保护电路，熔断器应与火线相连；
（2） 已知 RI为下盘发热管，R2为上盘发热管，两发热管额定功率均为1300瓦
解：R1=U2/P1=(220伏)2/1300瓦-37.23欧
（3） S1为突跳温控开关，在温度达到T2时会自动断开，温度下降到T1后会自动接通。
所以 解：t=1.5分=90秒
W=Pt=2600瓦x90秒=2.34X105焦
答：烙一只油饼消耗的电能为2.34x105焦。
故答案为：（1）火线（2） 解：R=U2/P=(220伏)2/1300瓦-37.23欧 （3） 解：t=1.5分=90秒
W=Pt=2600瓦x90秒=2.34X105焦
答：R1的电阻值为37.23欧。烙一只油饼消耗的电能为2.34x105焦。
29．（1）电磁感应
（2）0.2
（3）研究表明，每燃烧1吨生活垃圾可以发电200千瓦时，发电的同时还可以处理生活垃圾，某垃圾发电厂有1台功率为6.0×103千瓦的发电机，
W=Pt=6.0×103千瓦×10t=6.0×104千瓦时；
n==300吨。
若它每天工作10小时，则一天可以处理300吨生活垃圾。
（4）C
（5）葡萄糖；B
知识点：电磁感应；电功计算公式的应用；电功率计算公式的应用；电功率
解析：发电机是将机械能转化为电能，其原理是电磁感应原理；水在通直流电的情况下产生氢气和氧气；电功=电功率×时间；淀粉能被完全分解成葡萄糖；蛋白质完全被分解成氨基酸；脂肪完全被分解成甘油和脂肪酸；
(1)、垃圾发电厂中的发电机坝机械能转化为电能，是根据电磁感应原理来工作的。
(2)、发电厂利用部分电能来电解水，理论上电解1.8吨水能得到氢气0.2吨 ；
设：1.8t水电解产生氢气x吨。
2H2O=2H2↑+O2↑
36 4
1.8t x
=
x=0.2t
答：设：1.8t水电解产生0.2t氢气。
(4)、我国生活垃圾中厨余垃圾占比最大，下列属于厨余垃圾的是C，AB是可回收垃圾；D是其他垃圾 ；
(5)、淀粉乳酸杆菌向细胞外分泌一些酶，将淀粉分解为葡萄糖，葡萄糖在无氧条件下被分解成乳酸，并释放出能量用于各项生命活动 ； 结果表明，菌株B中的淀粉剩余量最少，说明菌株B分解淀粉的能力最强。
故答案为：（1） 电磁感应 （2） 0.2 （3） 300吨 （4）剩菜剩饭（5） 葡萄糖 ； B
30．（1）解：①大气压为1.0×105Pa，压敏电阻受到的压力
F=pS=1.0×105Pa×10×10-4m2=100N：
由图4可知：当压力为100N时，阻值为320Ω
电流表的示数I=U/R总=3.6V/(40Ω+320Ω)=0.01A
②温度升高，气压增大，Rp的电阻减小，电路中电流增大，当达到15mA时，此时温度最高，压力锅开始保温．
此时控制电路中R'总=3.6V/0.015A=240Ω
压敏电阻RF'=R'总-R0=240Ω-40Ω=200Ω
由图4可知：阻值200Ω，压力为160N；p'=F/S=160N/10×10-4m2=1.6×105Pa
由图3可知温度为115℃
③控制电路10分钟消耗的电能：W1=U1I1t=3.6V×0.015A×600S=32.4J
保温电路10分钟消耗的电能：W2=(U2)2/R2×t=(220V)2/484Ω×600S=60000J
W总=W1+W2=32.4J+60000J=60032.4J
（2）减小
知识点：压强的大小及其计算；欧姆定律及其应用；电功计算公式的应用
解析：（1）①根据图片可知，定值电阻R0与压敏电阻Rp串联。首先根据F=pS计算出压敏电阻受到的压力，再根据图4确定压敏电阻的阻值，根据R总=R0+Rp计算出总电阻，最后根据计算电流表的示数。
②当达到15mA时，此时温度最高，压力锅开始保温。首先根据计算计算出总电阻，再根据RF'=R'总-R0计算压敏电阻的阻值，接下来根据图4确定压敏电阻受到的压力，最后根据计算受到的压强，根据图3确定锅内的最高温度。
③保温状态下控制电路的电流为0.015A，根据W1=U1I1t计算控制电路消耗的电能。而保温电路部分此时只有R2单独工作，根据计算它消耗的电能，最后二者相加即可。
（2）当电源电压降低后，要保持最高温度不变，那么电流保持15mA不变，根据R总=R0+Rp分析即可。
（2）当电源电压降低后，要保持最高温度不变，则压敏电阻Rp阻值不变，此时电流还要保持15mA不变，那么总电阻不变。根据R总=R0+Rp可知，此时要减小R0的阻值。
试题分析部分
1、试卷总体分布分析
总分：152分
分值分布 客观题（占比） 36.0(23.7%)
主观题（占比） 116.0(76.3%)
题量分布 客观题（占比） 13(43.3%)
主观题（占比） 17(56.7%)
2、试卷题量分布分析
大题题型 题目量（占比） 分值（占比）
填空题 11(36.7%) 46.0(30.3%)
解答题 8(26.7%) 76.0(50.0%)
实验探究题 1(3.3%) 10.0(6.6%)
单选题 10(33.3%) 20.0(13.2%)
3、试卷难度结构分析
序号 难易度 占比
1 普通 (80.0%)
2 容易 (16.7%)
3 困难 (3.3%)
4、试卷知识点分析
序号 知识点（认知水平） 分值（占比） 对应题号
1 电功的实质 30.0(19.7%) 1,2,3,4,12,13,14,15
2 测定小灯泡的功率 10.0(6.6%) 22
3 欧姆定律及其应用 6.0(3.9%) 30
4 电功计算公式的应用 125.0(82.2%) 2,5,6,7,8,9,10,13,15,16,17,18,19,20,22,23,24,25,26,27,28,29,30
5 压强的大小及其计算 6.0(3.9%) 30
6 电路的动态分析 10.0(6.6%) 22
7 电功率计算公式的应用 78.0(51.3%) 6,9,16,17,18,23,24,25,26,28,29
8 电能表参数的理解与电能的求法 11.0(7.2%) 10,11,13,21
9 家庭电路的组成与连接 11.0(7.2%) 28
10 焦耳定律的计算公式及其应用 2.0(1.3%) 20
11 熔断器的作用及保险丝的选择方法 11.0(7.2%) 28
12 电磁感应 11.0(7.2%) 29
13 电功率 30.0(19.7%) 12,16,27,28,29
14 电阻和电阻的串联、并联 2.0(1.3%) 19
15 电流表、电压表在判断电路故障中的应用 10.0(6.6%) 22
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
华师大版九上期末专题复习：电功
一、单选题
1．商场中， 卖微波炉的售货员和顾客就微波炉省电还是费电发生了争论。售货员说：微波炉很省电，用它加热食物花不了多少电费。顾客说：微波炉很费电，他家的微波炉一开就“跳闸”。上述争论中 ，顾客混淆的两个概念是（ ）
A．电压和电流 B．电功率和电流
C．电能和电功率 D．电能和电功
2．下面几位同学的说法中正确的是（ ）
A．加在导体两端的电压越大，通过导体的电流越大，电流做功就越多
B．电流做功的过程就是电能转化为其他形式的能的过程
C．电能表测量的是电能表在某一段时间内消耗的电能
D．电吹风通电时把电能全部转化成热
3．如图所示，理发师给王丽吹头发的过程中，电流通过电吹风做了104 焦的功，那么在这段时间内（ ）
A．有104焦的电能转化为热能
B．有104焦的电能转化为机械能
C．有104焦的电能转化为机械能和热能
D．电吹风消耗的电能小于104焦
4．下列关于电流做功的说法，错误的是（ ）
A．电流做功的过程，就是电能转化为其他形式能的过程
B．电流做了100焦的功，就有100焦的电能转化为其他形式的能
C．用电器消耗电能的多少与它两端的电压、通过的电流和通电时间有关
D．用电器的功率越大，电流做功越多
5．教室内安装了10盏额定功率为36瓦的具有护眼功能的LED节能灯。节能灯正常工作时，下列有关说法正确的是（ ）
A．正常工作时的电压是22伏 B．灯开得越多干路中电流越大
C．比36瓦的日光灯做功慢 D．10盏灯每小时耗电1千瓦时
6．小科想要利用风扇、发热电阻等元件，制作一个有低温挡和高温挡的暖风机。他设计了发热部分的两种电路，分别如图甲、乙所示。下列说法错误的是（ ）
A．图甲中，当开关S闭合、S1断开时，此时处于低温挡工作状态
B．图甲中，当开关S闭合、S1闭合时，此时处于高温挡工作状态
C．图乙中，若电源电压为24伏，要实现电阻R3的发热电功率为120瓦，则R3阻值为5欧
D．图乙中，暖风机高温挡总功率为200瓦，在高温挡工作1分钟，暖风机消耗电能1.2×104焦
7．如图是四种家用电器的铭牌，下列相关说法正确的是（ ）
54cm彩色电视机 工作电压220V 工作频率50Hz 额定功率85W BC-65B电冰箱 额定电压220V 工作频率50Hz 额定功率70W 耗电量0.5kW·h/24h FS-69电风扇 额定电压220V 规格400mm 工作频率50Hz 额定功率65W K-33GW空调机 额定电压220V 工作频率50Hz 制冷/制热电流 6.2A/6.2A
A．彩色电视机在220 V电压下工作时的实际功率为85 W
B．电冰箱连续工作30天需要消耗电能30度
C．使用电风扇比使用空调消耗电能更少
D．空调机制冷和制热两种工作状态下电流做功快慢不同
8．一根电热管，把它接在220V电源上时，5min就可以把一壶水烧开，若把一根同样的电热管和它串联起来，接入220V电源上，要把同样一壶水烧开需要的时间是（ ）
A．2.5min B．10min C．15min D．20min
9．如图所示，电阻R和电动机串联接到电路中，已知电阻R跟电动机线圈的电阻值相等，开关接通后，电动机正常工作，经过时间t，电流通过电阻R做功为W1，产生热量为Q1，电流通过电动机做功为W2，产生热量为Q2，则有（ ）
A．W1＜W2 Q1＝Q2 B．W1＝W2 Q1＝Q2
C．W1＝W2 Q1＞Q2 D．W1＜W2 Q1＜Q2
10．如图所示分别是小白家10月1日和11月1日电能表的示数。结合表盘上的信息可知，下列判断正确的是（ ）
A．电能表是测量电路消耗电功率的仪表
B．小白家10月份消耗的电能为125焦
C．电能表工作时的电流不应超过标定电流10A
D．该表指示灯闪烁每1600次，消耗的电能是1kW h
二、填空题
11．从能量转化的角度看，电源是把其他形式的能转化为电能的装置，如干电池将 能转化为电能；用电器则是将电能转化为其他形式能的装置，如电风扇工作时将电能主要转化为 能，电热水器将电能转化为 能。
12．小明学习了电能表的知识后，回到家里观察电能表的示数是 ，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是 kW h；若小明只让家中一个用电器工作，观察到1min电能表的转盘穿了30转，则该用电器的功率是 W．
13．电能表(又称“千瓦时计”，俗称“电度表”)可以直接测量某段时间家中消耗了多少 。计量单位： (kW·h)；1千瓦时= 焦；当电功率的单位为千瓦，时间的单位为小时，则电能的单位是千瓦时(度)。
14．电功：(1)概念： ，叫电功。(2)电流做功的过程实质是 转化为 的过程。电流做了多少功，就有多少电能转化为其他形式的能。
15．电视机处于待机状态时仍然会消耗电能。若某电视机待机功率为10瓦，一天待机20小时，消耗的电能为 千瓦时。该电视机待机30天消耗的电能可供一盏25瓦的电灯正常工作 。
16．老王手机电池的铭牌上标有“5V 4000mA·h”的字样，手机正常使用时功率为2W。如果他在电池电量剩余30％时，立刻插上30W的充电器，并持续正常使用，直到电量充满。他这次给手机充电的时间是 。
17．有两个用电器，一个是“220V 100W”的电风扇，另一个是“220V 100W”的电熨斗，在额定电压下工作相同的时间，这两个用电器消耗的电能 （填“电风扇多”“电熨斗多”或“一样多”），产生的热量 （填“电风扇多”“电熨斗多”或“一样多”）。
18．如图是小科研究电动机转动是否对小灯泡的亮度有影响的电路图。小科先抓住转轴（防止电动机转动），合上开关，观察小灯泡的亮度；接着放开转轴让电动机转动，继续观察小灯泡亮度的变化（已知：小灯泡的电阻为R，电动机线圈电阻为r，电源电压为U）。请你回答：
（1）电动机未转动时，t时间内电流在电路中产生的热量为 （用符号表达）。
（2）电动机转动时，电路中电流做的功 电路中产生的热量（填“＞”、“＜”或“＝”）。
（3）电动机转动后小灯泡的亮度会变 （填“暗”或“亮”）。
19．下表为电烤箱铭牌的部分参数，其简化电路如图所示。当开关S闭合时，电烤箱处于 温挡。当电烤箱在高温挡工作时，1分钟消耗的电能是 焦。
额定电压 220V
额定功率 高温挡 1100W
低温挡 440W
20．某城市实施电网改造后，换用了脉冲式电能表。有一个脉冲式电能表表盘上标有“600imp/kW h”、“220V 10A”等信息，说明该电能表指示灯每闪烁600次，电路中消耗的电能是1kW h．某同学家直接入一盏“220V 40W”的电灯，使其单独工作2h，则该电灯消耗的电能是 J，指示灯闪烁了 次。
21．随着生活水平的提高，越来越多的家用电器进入家庭。
（1）下列家用电器利用电流热效应工作的是 (填字母)：
A．电脑 B．电饭锅 C．油烟机
（2）某户家庭电能表月初、月未的两次示数如图，若当地电价为0.5元/度，则该户家庭当月需交电费 元。
三、实验探究题
22．在“测定小灯泡额定功率”实验中，已知电源电压6伏，小灯泡额定电压3.8伏、灯丝电阻约12欧。
（1）如图甲所示是未接完的实验电路，请用笔画线代替导线，完成电路连接。
（2）闭合开关前，应使滑动变阻器滑片P置于 端，若闭合开关，灯不亮，电压表示数接近6伏，电流表示数几乎为零，出现这种故障的原因可能是 。
（3）闭合开关，电压表示数是2.5伏，应将滑片P向 端移动，直至电压表示数为3.8伏时，电流表示数如图乙所示.那么，小灯泡的额定功率是 瓦；通电5分钟，小灯泡消耗的电能是 焦耳。
四、解答题
23．某同学想测量电饭煲烧一餐饭所需要消耗的电能，并计算电费。于是，他关掉家中其他所有电器，当电饭煲开始煮饭时，计数电能表转盘转过的圈数。他家电能表的参数为“220伏10(20)安50Hz600r/千瓦时”。他发现，在20分钟内，电能表先较快地转了100转，接着较慢地转了20转。求：
（1）这20分钟电流通过电饭煲做的总功。
（2）这20分钟电流通过电饭煲做总功的功率。
（3）已知当地电价0.60元/度，则该同学家每月(按60餐计)使用电饭煲产生的电费是多少？
24．近年来，嘉兴地区的学校陆续实施了“冬暖夏凉”工程，为每间教室安装了空调。某学校教室内空调的参数如表所示。
额定电压 220v
制冷功率 2200W
制热功率 3000W
电辅加热功率 1800W
（1）夏天，空调正常制冷时通过的电流是多少安？
（2）冬天，空调制热与电辅加热同时工作，每天将消耗多少电能？（1天以工作8小时计）
（3）安装空调时，学校的电路同时也要进行升级改造。根据下表信息，你认为学校相应的用电
线要换成比原来 （选填“细”或“粗”）的电线，请说说你的理由 。
截面（mm）2 电阻（/km） 允许通过电力（A）
1.5 11.5 15
2.5 6.9 25
4 4.3 32
25．冬季严寒小周家购置了电热桌垫，如图甲，其工作原理如图乙，查看说明书后发现该电热桌垫由12V电源供电，发热部分由R1、R2两条电热丝组成，阻值分别为6Ω、4Ω，可通过调温开关高低不同的两档温度，调温挡有：关、高温、低温，若不考虑温度的变化对电阻的影响，请分析和计算：
（1）当电热桌垫处于高温档时，开关位于 (选填“ab”或“be”或“cd") ；
（2）当电热桌垫处于高温档时，5min内消耗的电能为多少？
26．如图所示为某款电热水龙头的电路图，a、b、c、d为四个固定触点，绕O点转动的扇形金属触片P可同时接触两个触点。触片P置于不同位置时，有冷水、温水和热水三种状态，正常工作时出温水的电功率为1100W，出热水的电功率为2200W。求：
（1）出温水时电路中的电流；
（2）出热水1分钟消耗的电能；
（3）若水龙头只能出冷水和温水，电路可能存在的故障为： (写出一条即可)
27．上海实行“分时电费”的计费制度，计费方法如下表所示，这样既可以减轻高峰时段电网压力，又能节省用户的电费支出。某用户家中的电热水器上标有“220V2000W”字样，该电热水器正常工作的功率为 瓦。若该电热水器每天正常工作1小时，将它的工作时间从高峰时段移至低峰时段，则该用户每月（按30天计）至少可节省电费 元。
时段 单价
高峰时段 （06：00﹣22：00） 0.61元/度
低峰时段 （22：00﹣06：00） 0.30元/度
28．近几年，由于疫情的影响催生了“宅经济”，厨房小家电市场火热。小明家购买了一只电饼铛，图乙为该电饼铛的简化电路图，RI为下盘发热管，R2为上盘发热管，两发热管额定功率均为1300瓦。S1为突跳温控开关，在温度达到T2时会自动断开，温度下降到T1后会自动接通。小明用该电饼铛上下盘共同工作烙一只油饼耗时2.5分钟，发热管温度和工作时间关系如图丙。
（1）为保护电路，熔断器应与 相连（填“火线”、“零线”或“地线”）；
（2）求R1的电阻值(精确到0.01)；
（3）求小明用电饼铛烙一只油饼所消耗的电能。
29．利用垃圾发电可缓解城市垃圾过多带来的问题，如图甲是某垃圾发电厂综合利用垃圾的主要流程：
（1）垃圾发电厂中的发电机是根据 原理来工作的。
（2）发电厂利用部分电能来电解水，理论上电解1.8吨水能得到氢气 吨。
（3）研究表明，每燃烧1吨生活垃圾可以发电200千瓦时，发电的同时还可以处理生活垃圾，某垃圾发电厂有1台功率为6.0×103千瓦的发电机，若它每天工作10小时，则一天可以处理多少吨生活垃圾？
（4）我国生活垃圾中厨余垃圾占比最大，下列属于厨余垃圾的是___________（选填字母）。
A．玻璃瓶 B．易拉罐 C．剩菜剩饭 D．瓷碗碎片
（5）厨余垃圾难以进行焚烧发电，但它含有的淀粉可被淀粉乳酸杆菌分解为乳酸，乳酸可用于生产可降解塑料。淀粉乳酸杆菌分解淀粉产生乳酸的大致过程如下：淀粉乳酸杆菌向细胞外分泌一些酶，将淀粉分解为 ，该物质进入细胞后，可进一步被分解为乳酸，并释放出能量用于各项生命活动。如图乙所示为A、B、C三种不同的淀粉乳酸杆菌对淀粉的分解，结果表明，菌株 （选填“A”、“B”或“C”）分解淀粉的能力最强。
30．图1是智能电压力锅，图2是锅体的内部电路。锅盖上的“控温旋钮”可以改变电阻箱R0的阻值，从而改变锅内最高温度，“显示面板“由图2中电流表改装而成，它可以显示出锅内的温度、R1是48.42Ω的一根主发热体，R2是484Ω的一根保温辅助发热体，线圈电阻不计，当线圈中的电流I≥15mA时、衔铁被吸下，处于保温状态，水的沸点和锅内气压的关系如图3所示、控制电路电压U=3.6V，Rp是压敏电阻，安装在锅盖内侧，面积为10cm2，其阻值大小与压力关系如图4所示。
（1）将“控温旋钮“旋至出厂设置：R0=40Ω时，盖上锅盖，在开关S闭合前，锅内气压刚好为1.0×105Pa。求：
①此时电流表的示数。
②闭合开关S后，锅内可达到的最高温。
③闭合开关S，加热到最高温度以后，该电压力锅在保温状态下工作。保温10分钟内，锅体的内部电路共消耗的电能是多少？
（2）若控制电路电压U降低，为保持第②问中设定的锅内最高温度不变，可 (选填“增加”或“减小”)R0的阻值。
答案解析部分
1．C
知识点：电功的实质；电功率
解析：根据电能和电功率的定义分析判断。
电能就是消耗电的多少，根据“用它加热食物花不了多少电费”可知，售货员说的是电能；
电功率表示用电器消耗电能的快慢，根据“微波炉很费电，他家的微波炉-开就“跳闸”可知，顾客说的是电功率太大。
故选C。
2．B
知识点：电功的实质；电功计算公式的应用；电能表参数的理解与电能的求法
解析：（1）根据公式W=UIt可知，电流做功的多少与电压、电流和通电时间有关；
（2）根据电流做功的本质分析；
（3）电能表不能测量自身消耗的电能，只能测量它所在电路上用电器消耗的电能；
（4）电扇转动具有机械能。
据此分析即可。
A. 加在导体两端的电压越大，通过导体的电流越大，且通电时间越长，电流做功就越多，没有描述通电时间，故A错误；
B. 电流做功的过程就是电能转化为其他形式的能的过程 ，故B正确；
C. 电能表测量的是用电器在某一段时间内消耗的电能，故C错误；
D. 电吹风通电时把电能全部转化成机械能，故D错误。
故选B。
3．C
知识点：电功的实质
解析：电流做功的过程就是消耗电能转化为其他形式的能的过程，并且电流做多少功，就有多少电能转化为其他形式的能；电吹风工作时，消耗电能转化为内能和机械能.
电流通过电吹风做了104J的功，在这段时间内消耗了104J的电能；在此过程中，有104焦的电能转化成了内能和机械能.
4．D
知识点：电功的实质；电功计算公式的应用
解析：AB.根据电流做功的本质判断；
C.根据W=UIt分析判断；
D.根据W=Pt分析判断。
A.根据电流做功的本质可知，电流做功的过程，就是电能转化为其他形式能的过程，故A正确不合题意；
B.根据电流做功的本质可知，电流做了100焦的功，就有100焦的电能转化为其他形式的能，故B正确不合题意；
C.根据W=UIt可知，用电器消耗电能的多少与它两端的电压、通过的电流和通电时间有关，故C正确不合题意；
D.根据W=Pt可知，当时间相同时，用电器的功率越大，电流做功越多，故D错误符合题意。
故选D。
5．B
知识点：电功计算公式的应用；电功率计算公式的应用；电功率
解析：（1）根据家庭电路电压的知识判断；
（2）根据P=UI判断；
（3）根据电功率的定义判断；
（4）根据W=Pt计算。
A.在家庭电路中，所有的灯泡都是并联，那么它们两端的电压都是220V，故A错误；
B.灯开得越多，则总功率越大，根据P=UI可知，则干路中通过的电流越大，故B正确；
C.电功率表示用电器电流做功的快慢，即电功率相等，则做功快慢相等，故C错误；
D.10盏灯每小时耗电：W=Pt=0.036kW×10×1h=0.36kW·h，故D错误。
故选B。
6．C
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）（2）根据公式比较开关在不同状态下的总功率的大小，从而确定对应的状态；
（3）根据公式计算R3的阻值；
（4）根据Q=W=Pt计算暖风机消耗的电能。
图甲中，当开关S闭合、S1断开时，两个电阻串联，总电阻为R串；
图甲中，当开关S闭合、S1闭合时，只有R2单独工作，此时总电阻为R2；
根据串联电路的电阻规律可知，R串>R2；
根据公式可知，总功率P串
图乙中，若电源电压为24伏，要实现电阻R3的发热电功率为120瓦，
则R3阻值，故C错误符合题意；
暖风机消耗电能 Q=W=Pt=200W×60s= 1.2×104 J，
故D正确不合题意。
故选C。
7．A
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据电视机的额定功率判断；
（2）根据W总=nW计算；
（3）根据W=Pt分析判断；
（4）根据P=UI分析判断。
A.根据图片可知，彩色电视机的额定功率为85W，即在220V电压下工作时的实际功率为85W，故A正确；
B.电冰箱每天消耗电能0.5kW·h，则连续工作30天消耗的电能：W总=nW=0.5kW·h×30=15kW·h，故B错误；
C.根据公式W=Pt可知，消耗电能的多少与电功率和时间大小有关，则电风扇的电功率小不一定消耗的电能少，故C错误；
D.空调机制冷和制热时的电流相同，根据P=UI可知，两种状态下电功率相等，即做功快慢相同，故D错误。
故选A。
8．B
知识点：电阻和电阻的串联、并联；电功计算公式的应用
解析：同一壶水烧开所需要的热量是一样的即消耗的电能一样多，W=Q，两次电热管需要产生同样多的热量。
电阻丝是纯电阻用电器，电阻丝消耗电能全部转化为内能给水加热，即Q=W，用一个电阻丝烧水时消耗的总电能为：，当电阻串联起来后，总电阻R总=2R，要使烧开同一壶水，消耗电能相等，W1=W2，，t2=2t1=10min。
所以B符合题意，ACD不符合题意。所以选：B。
9．A
知识点：电功计算公式的应用；焦耳定律的计算公式及其应用
解析：（1）电阻R和电动机串联接到电路中，开关接通后，通过电阻R和电动机的电流相等；已知电阻R跟电动机线圈的电阻值相等，根据焦耳定律判断电流产生热量的关系。
（2）对电阻R来说，电流所做的功（消耗的电能）等于电流产生的热量；电动机正常工作时是非纯电阻用电器，电流所做的功（消耗的电能）大于电流产生的热量。电阻R和电动机串联接到电路中，开关接通后，
根据串联电路的电流特点可知：通过电阻R和电动机的电流相等；
已知电阻R跟电动机线圈的电阻值相等，根据焦耳定律Q=I2Rt可知：Q1=Q2，故C、D错误；
对电阻R来说，电流所做的功W1=Q1，
电动机正常工作时是非纯电阻用电器，消耗的电能一部分转化为内能、大部分转化为机械能，则电流所做的功（消耗的电能）大于电流产生的热量，即：W2＞Q2，
所W1＜W2，故A正确，B错误。
故选A。
10．D
知识点：电能表参数的理解与电能的求法
解析：（1）根据电能表的功能判断；
（2）前后电能表的示数之差等于消耗的电能；
（3）（4）根据电能表的铭牌判断。
A.电能表是测量电路消耗电能的仪表，故A错误；
B.小白家10月份消耗的电能为：5713.4kW·h-5588.4kW·h=125kW·h，故B错误；
C.根据“10（20）A”可知，该电能表工作时的电流不应超过标定电流20A，故C错误；
D.根据“1600imp（kW h）”可知，该表指示灯闪烁每1600次，消耗的电能是1kW h，故D正确。
故选D。
11．化学；机械；内
知识点：电功的实质
解析：知道干电池、电动机、电热器能量转化过程；电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程.
干电池在工作时，消耗内部的化学能，产生电能，是把化学能转化为电能的过程；电风扇在工作时，消耗电能，主要获得了机械能，即将电能主要转化为机械能；电热水器在工作时，消耗电能，水的温度升高、内能增大，是把电能转化为内能的过程.故答案为：化学；机械；内.
12．18.2；1200
知识点：电功的实质；电功计算公式的应用
解析：(1)电能表两次示数差即为消耗的电脑； (2) 通过电能表的转数可求出消耗的电能，根据公式W=Pt，即可求出电功率
(1)电能表的示数差为：318.5kW h-300.3kW h=18.2kW h,所以消耗的电能为18.2kW h;
(2)电能表盘转了30圈消耗的电能为：
用电器的功率P==
故答案为：(1) 18.2kW h (2)1200W
13．电能；千瓦时；3.6×106
知识点：电功的实质
解析：在生产生活中，通常用电能表来测量某段时间内消耗电能的多少。
电能、电功的单位与机械能的单位一样，也是焦耳。电能的单位还有千瓦时（kW·h），俗称“度”。1 千瓦时比 1 焦耳大得多：1 千瓦时= 3.6×106 焦耳。用电器在一段时间里消耗的电能的多少，可以用电能表来测量。电能表也叫电度表。
故答案为：电能 ；千瓦时；3.6×106
14．电流所做的功；电能；其他形式能
知识点：电功的实质
解析：结合电功的概念进行分析解答。
电能转化为其他形式能量的过程就是电流做功的过程。电流所做的功叫做电功（electric work）。电能转化为其他形式能量的多少可以用电功来度量。电流做了多少功，就有多少电能转化为其他形式的能。
故答案为：电流所做的功 ；电能 ；其他形式能
15．0.2；240
知识点：电功计算公式的应用
解析：（1）根据W=Pt计算电视机待机消耗的电能；
（2）首先根据W总=nW计算电视机待机30天消耗的电能，再根据计算电灯工作的时间。
（1）电视机待机消耗的电能W=Pt=0.01kW×20h=0.2kW·h；
（2）电视机待机30天消耗的电能：W总=nW=30×0.2kW·h=6kW·h；
则可以供25W的电灯工作的时间：。
16．0.5h
知识点：电功计算公式的应用；电功率计算公式的应用
解析：首先根据W=UIt计算电池储藏的电能，再根据公式计算充电时间。
手机电池充满点时的电能：W=UIt=5V×4A×3600s=7.2×104J；
这次手机的充电时间为：。
17．一样多；电熨斗多
知识点：电功计算公式的应用
解析：（1）根据W=Pt比较用电器消耗电能的多少；
（2）根据能量转化的知识分析解答。
（1）根据题意可知，电熨斗和电风扇的功率相等，工作时间相等，根据W=Pt可知，这两个用电器消耗的电能一样多。
（2）电熨斗将电能几乎全部转化为内能，而电风扇将电能转化为机械能和内能，因此产生热量较多的是电熨斗。
18．（1）
（2）＞
（3）暗
知识点：电功计算公式的应用
解析：（1）由Q=W=t计算电路产生热量；
（2）从灯和电动机工作时的能量的转化分析解答；
（3）由电动机在两种情况下消耗电能与产生热量的关系，根据电功和焦耳定律公式分析两种情况下电路中电流大小，从而判断灯泡亮度的变化情况。（1）由图知，灯泡与电动机串联，电动机不转时，电流通过电动机将电能全部转化为内能，
所以t时间内电流在电路中产生的热量：Q=W=t；
（2）灯泡工作时，将电能转化内能，即电流通过灯泡做的功等于灯丝产生的热量；
在电动机转动时，电动机将电能转化为机械能和内能，即电流通过电动机做的功大于电动机线圈产生的热量，所以整个电路中，电流做的功大于电路中产生的热量；
（3）电动机转动后，电动机将电能转化为内能和机械能，使得电能转化成的内能减小，
所以未转时，，
电动转动时，Q'=（R+r）t，
则：；
所以I1＞I2，
即：电动机转动时，通过灯泡电流较小，故灯泡会更暗。
19．高温挡；66000
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据比较开关在两种情况下的总功率大小，进而确定对应的工作状态。
（2）根据W=Pt计算高温档消耗的电能。
（1）根据图片可知，当开关S断开时，两个电阻串联，总电阻为R串；
当开关S闭合时，只有R1工作，总电阻为R1；
则R串>R1；
根据可知，总功率P串
（2）根据表格可知，高温档功率为1100W，则1min消耗电能：W=Pt=1100W×60s=66000J。
20．2.88×105；48
知识点：电功计算公式的应用；电能表参数的理解与电能的求法
解析：（1）根据W=Pt计算电灯消耗的电能；
（2）根据计算指示灯闪烁的次数。
（1）电灯消耗的电能为：W=Pt=0.04kW×2h=0.08kW·h=2.88×105J；
（2）根据得到：；
解得：n=48次。
21．（1）B
（2）75
知识点：电能表参数的理解与电能的求法
解析：(1)根据3种家用电器工作时的能量转化情况分析判断。
(2)首先要知道电能表的读数方法：①月末的减去月初的示数。②最后一位是小数。③单位为千瓦时。计算出本月消耗的电能，已知电费的单价，则可求本月应缴纳的电费。
(1)A：电脑工作时，消耗电能主要转化为光能，错误。
B：电饭锅，消耗电能主要转化为热能，正确。
C：油烟机，消耗电能主要转化为机械能，错误。
故选B。
(2)消耗的电能为：W=W 2 -W 1 =5818.3千瓦时-5668.3千瓦时=150千瓦时；
电价为0.5元/度，
本月应付的电费为：150千瓦时× 0.5元/度 =75元。
22．（1）解：已知灯泡的额定电压是3.8V，故电压表选择大量程，同时据 ＝0.38A＜0.6A，电流表选择0～0.6A量程。
从电源正极出发，依次经电流表、灯泡、滑动变阻器、开关到电源负极，补齐这条通路；
如下图：
（2）A；灯泡断路
（3）B；1.14；342
知识点：电流表、电压表在判断电路故障中的应用；电路的动态分析；电功计算公式的应用；测定小灯泡的功率
解析：(1)电路中电流表应与小灯泡串联，电压表应与小灯泡并联。再根据灯泡的额定电压是3.8V，得出电压表选择大量程，同时据 I= ＝0.38A＜0.6A，电流表选择0～0.6A量程。
（2）闭合开关前，滑动变阻器的滑片放在阻值最大处。灯不亮，电流表示数几乎为零，说明电路断路，又因为电压表有示数且接近电源电压，说明电压表到电源之间通路。
（3）滑动变阻器滑片往阻值小的方向移动，电路中电流变大，小灯泡两端的电压变大，所以电功率也变大。电功率=电压电流，电功=电功率时间。
（1）电压表“15”接线柱接小灯泡右边接线柱，电流表“0.6”接线柱接小灯泡左边接线柱。
（2）闭合开关前，滑动变阻器滑片放在阻值最大处，即离接入的下面接线柱最远，所以滑片置于A处， 灯不亮，电压表示数接近6伏，电流表示数几乎为零， 说明电路中灯泡断路。
（3）电压表示数2.5V小于额定电压，所以要增大小灯泡两端素的电压，增大电路中的电流，所以滑片P向B端移动，电流表示数为0.3A，P=UI=3.8V0.3A=1.14W，W=Pt=1.14W560s=342J.
23．（1）20分钟电流通过电饭煲做的总功：；
（2）电流通过电饭煲做功的功率：；
（3）每月消耗的电能：W总=nW=0.2kW·h×60=12kW·h=12度；
每月消耗的电费为：0.6元/度×12度=7.2元。
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据计算电饭煲做的功；
（2）根据计算电饭煲做功的功率；
（3）首先根据W总=nW计算每月消耗的电能，再乘以电费单价计算出每月电费。
24．（1）解：
答：夏天，空调正常制冷时的电流大小是 10 安
（2）解：P=3000W+1800W=4800W=4.8kW
W=Pt=4.8kW×8h=38.4kW h（或1.3824×108J）
答：冬天，空调制热与电辅加热同时工作，每天将消耗 38.4kW·h 的电能
（3）粗；安装空调后，学校内用电器的总功率变大，而电路两端电压不变，所以电路中通过的电流变大，故应选择粗的导线，才能承受较大的电流通过
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据表格确定空调的制冷功率，然后根据公式计算此时通过的电流。
（2）当空调制热时，首先将制热功率与电辅热功率相加得到制热的总功率，再根据W=Pt计算每天消耗的电能。
（3）首先分析安装空调后用电器总功率的变化，再根据公式P=UI分析总电流的变化，最后根据表格选择合适的导线即可。
（1）安装空调时，学校的电路同时也要进行升级改造。根据下表信息，我认为学校相应的用电线要换成比原来粗的电线，理由：安装空调后，学校内用电器的总功率变大，而电路两端电压不变，所以电路中通过的电流变大，故应选择粗的导线，才能承受较大的电流通过。
25．（1）ed
（2）高温挡的功率为：
P高=P'+P"
= =24W+36W = 60W
则在5分钟内产生的热量为
Q=W=P高t= 60W×300s=18000
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据公式比较不同情况下电功率的大小，从而确定对应的工作状态；
（2）当电热桌垫处于高温档时，两个电阻并联，首先根据分别计算出它们的电功率，然后相加得到此时的总功率，最后根据Q=W=Pt计算消耗的电能。
（1）根据乙图可知，当开关接ab时，电路处于断开状态，此时没有电阻丝工作，处于关的状态。
当开关接bc时，只有R2自己工作，总电阻为R2；
当开关接cd时，R2与R1并联，总电阻为R并；
则R2>R并；
根据公式可知，总功率P2
26．（1）当开关接bc位置时，此时只有R1工作；当开关接cd位置时，此时R1与R2并联。
比较可知，前者电功率小，后者电功率大，
那么前者为温水，后者为热水。
则出温水时，电路中的电流；
（2）出热水时1分钟消耗的电能：W=P热t=2200W×1×60s=1.32×105J；
（3）R2发生断路(合理即可)
知识点：电功计算公式的应用；电功率计算公式的应用
解析：（1）根据可得温水时电路中的电流；
（2）根据W=P热t可得热水时1分钟内消耗的电能；
（3）若水龙头只能出冷水和温水，说明电路还能工作，排除短路的可能，再根据加热时的电路，判断部分断路故障。（3）当开关在cd时，R1和R2并联接入电路，电阻比R1小，根据可知，此时功率比开关接bc位置的功率大，故此时出热水。若水龙头只能出冷水和温水，说明cd端发生故障，可能原因为R2发生断路。
27．2000；18.6
知识点：电功计算公式的应用；电功率
解析：铭牌“220V，2000W”表示的含义是：该电热器正常工作时的电压是220V，正常工作时的电功率是2000W。根据W=Pt先求出一月电热水器所用总电量，然后用便宜出来的钱数与之相乘，便可得出答案。
(1)从铭牌"220V 2000W"中可以得出电热水器正常工作的功率为2000W；
(2)W=Pt=2kWx1h=2kW·h=2度
30天：30×2度=60度
节省钱：(0.61元/度-0.30元/度)×60度=18.6元。
28．（1）火线
（2）解：R=U2/P=(220伏)2/1300瓦-37.23欧
（3）解：t=1.5分=90秒
W=Pt=2600瓦x90秒=2.34X105焦
答：R1的电阻值为37.23欧。烙一只油饼消耗的电能为2.34x105焦。
知识点：家庭电路的组成与连接；熔断器的作用及保险丝的选择方法；电功计算公式的应用；电功率计算公式的应用；电功率
解析： 物理学名词，电流在单位时间内做的功叫做电功率。是用来表示消耗电能的快慢的物理量，用P表示，它的单位是瓦特（Watt），简称"瓦"，符号是W。作为表示电流做功快慢的物理量，一个用电器功率的大小数值上等于它在1秒内所消耗的电能。如果在"t"（SI单位为s）这么长的时间内消耗的电能“W”（SI单位为J），那么这个用电器的电功率；就是P=W/t（定义式）电功率等于导体两端电压与通过导体电流的乘积。（P=U·I）对于纯电阻电路，计算电功率还可以用公式P=I2R和P=U2 /R。
（1） 火线的电压为220V；零线的电压为0V；地线的电压为0V；为保护电路，熔断器应与火线相连；
（2） 已知 RI为下盘发热管，R2为上盘发热管，两发热管额定功率均为1300瓦
解：R1=U2/P1=(220伏)2/1300瓦-37.23欧
（3） S1为突跳温控开关，在温度达到T2时会自动断开，温度下降到T1后会自动接通。
所以 解：t=1.5分=90秒
W=Pt=2600瓦x90秒=2.34X105焦
答：烙一只油饼消耗的电能为2.34x105焦。
故答案为：（1）火线（2） 解：R=U2/P=(220伏)2/1300瓦-37.23欧 （3） 解：t=1.5分=90秒
W=Pt=2600瓦x90秒=2.34X105焦
答：R1的电阻值为37.23欧。烙一只油饼消耗的电能为2.34x105焦。
29．（1）电磁感应
（2）0.2
（3）研究表明，每燃烧1吨生活垃圾可以发电200千瓦时，发电的同时还可以处理生活垃圾，某垃圾发电厂有1台功率为6.0×103千瓦的发电机，
W=Pt=6.0×103千瓦×10t=6.0×104千瓦时；
n==300吨。
若它每天工作10小时，则一天可以处理300吨生活垃圾。
（4）C
（5）葡萄糖；B
知识点：电磁感应；电功计算公式的应用；电功率计算公式的应用；电功率
解析：发电机是将机械能转化为电能，其原理是电磁感应原理；水在通直流电的情况下产生氢气和氧气；电功=电功率×时间；淀粉能被完全分解成葡萄糖；蛋白质完全被分解成氨基酸；脂肪完全被分解成甘油和脂肪酸；
(1)、垃圾发电厂中的发电机坝机械能转化为电能，是根据电磁感应原理来工作的。
(2)、发电厂利用部分电能来电解水，理论上电解1.8吨水能得到氢气0.2吨 ；
设：1.8t水电解产生氢气x吨。
2H2O=2H2↑+O2↑
36 4
1.8t x
=
x=0.2t
答：设：1.8t水电解产生0.2t氢气。
(4)、我国生活垃圾中厨余垃圾占比最大，下列属于厨余垃圾的是C，AB是可回收垃圾；D是其他垃圾 ；
(5)、淀粉乳酸杆菌向细胞外分泌一些酶，将淀粉分解为葡萄糖，葡萄糖在无氧条件下被分解成乳酸，并释放出能量用于各项生命活动 ； 结果表明，菌株B中的淀粉剩余量最少，说明菌株B分解淀粉的能力最强。
故答案为：（1） 电磁感应 （2） 0.2 （3） 300吨 （4）剩菜剩饭（5） 葡萄糖 ； B
30．（1）解：①大气压为1.0×105Pa，压敏电阻受到的压力
F=pS=1.0×105Pa×10×10-4m2=100N：
由图4可知：当压力为100N时，阻值为320Ω
电流表的示数I=U/R总=3.6V/(40Ω+320Ω)=0.01A
②温度升高，气压增大，Rp的电阻减小，电路中电流增大，当达到15mA时，此时温度最高，压力锅开始保温．
此时控制电路中R'总=3.6V/0.015A=240Ω
压敏电阻RF'=R'总-R0=240Ω-40Ω=200Ω
由图4可知：阻值200Ω，压力为160N；p'=F/S=160N/10×10-4m2=1.6×105Pa
由图3可知温度为115℃
③控制电路10分钟消耗的电能：W1=U1I1t=3.6V×0.015A×600S=32.4J
保温电路10分钟消耗的电能：W2=(U2)2/R2×t=(220V)2/484Ω×600S=60000J
W总=W1+W2=32.4J+60000J=60032.4J
（2）减小
知识点：压强的大小及其计算；欧姆定律及其应用；电功计算公式的应用
解析：（1）①根据图片可知，定值电阻R0与压敏电阻Rp串联。首先根据F=pS计算出压敏电阻受到的压力，再根据图4确定压敏电阻的阻值，根据R总=R0+Rp计算出总电阻，最后根据计算电流表的示数。
②当达到15mA时，此时温度最高，压力锅开始保温。首先根据计算计算出总电阻，再根据RF'=R'总-R0计算压敏电阻的阻值，接下来根据图4确定压敏电阻受到的压力，最后根据计算受到的压强，根据图3确定锅内的最高温度。
③保温状态下控制电路的电流为0.015A，根据W1=U1I1t计算控制电路消耗的电能。而保温电路部分此时只有R2单独工作，根据计算它消耗的电能，最后二者相加即可。
（2）当电源电压降低后，要保持最高温度不变，那么电流保持15mA不变，根据R总=R0+Rp分析即可。
（2）当电源电压降低后，要保持最高温度不变，则压敏电阻Rp阻值不变，此时电流还要保持15mA不变，那么总电阻不变。根据R总=R0+Rp可知，此时要减小R0的阻值。
试题分析部分
1、试卷总体分布分析
总分：152分
分值分布 客观题（占比） 36.0(23.7%)
主观题（占比） 116.0(76.3%)
题量分布 客观题（占比） 13(43.3%)
主观题（占比） 17(56.7%)
2、试卷题量分布分析
大题题型 题目量（占比） 分值（占比）
填空题 11(36.7%) 46.0(30.3%)
解答题 8(26.7%) 76.0(50.0%)
实验探究题 1(3.3%) 10.0(6.6%)
单选题 10(33.3%) 20.0(13.2%)
3、试卷难度结构分析
序号 难易度 占比
1 普通 (80.0%)
2 容易 (16.7%)
3 困难 (3.3%)
4、试卷知识点分析
序号 知识点（认知水平） 分值（占比） 对应题号
1 电功的实质 30.0(19.7%) 1,2,3,4,12,13,14,15
2 测定小灯泡的功率 10.0(6.6%) 22
3 欧姆定律及其应用 6.0(3.9%) 30
4 电功计算公式的应用 125.0(82.2%) 2,5,6,7,8,9,10,13,15,16,17,18,19,20,22,23,24,25,26,27,28,29,30
5 压强的大小及其计算 6.0(3.9%) 30
6 电路的动态分析 10.0(6.6%) 22
7 电功率计算公式的应用 78.0(51.3%) 6,9,16,17,18,23,24,25,26,28,29
8 电能表参数的理解与电能的求法 11.0(7.2%) 10,11,13,21
9 家庭电路的组成与连接 11.0(7.2%) 28
10 焦耳定律的计算公式及其应用 2.0(1.3%) 20
11 熔断器的作用及保险丝的选择方法 11.0(7.2%) 28
12 电磁感应 11.0(7.2%) 29
13 电功率 30.0(19.7%) 12,16,27,28,29
14 电阻和电阻的串联、并联 2.0(1.3%) 19
15 电流表、电压表在判断电路故障中的应用 10.0(6.6%) 22
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)
同课章节目录
