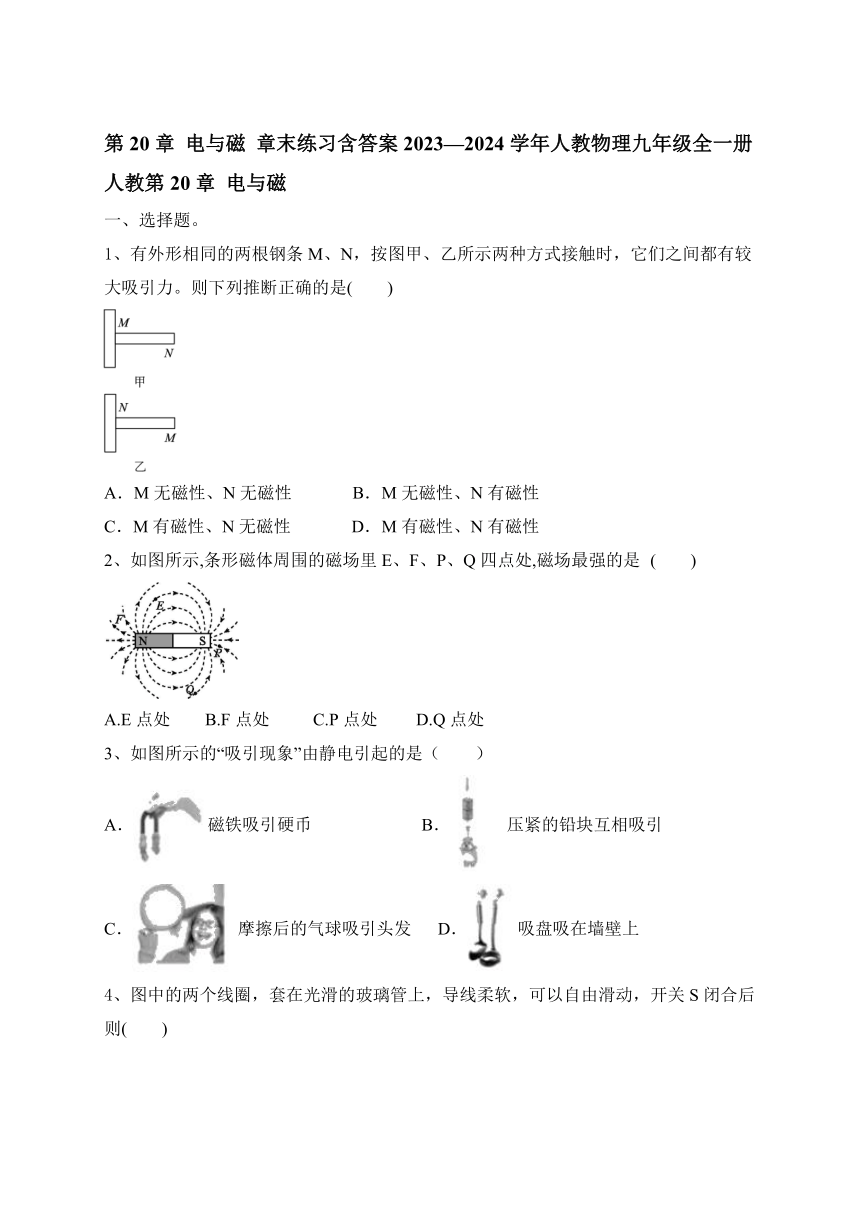

第20章 电与磁 章末练习含答案2023—2024学年人教物理九年级全一册

第20章 电与磁 章末练习含答案2023—2024学年人教物理九年级全一册
人教第20章 电与磁
一、选择题。
1、有外形相同的两根钢条M、N，按图甲、乙所示两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是(　　)
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性
2、如图所示,条形磁体周围的磁场里E、F、P、Q四点处,磁场最强的是 (　　)
A.E点处 B.F点处 C.P点处 D.Q点处
3、如图所示的“吸引现象”由静电引起的是（　　）
A．磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上

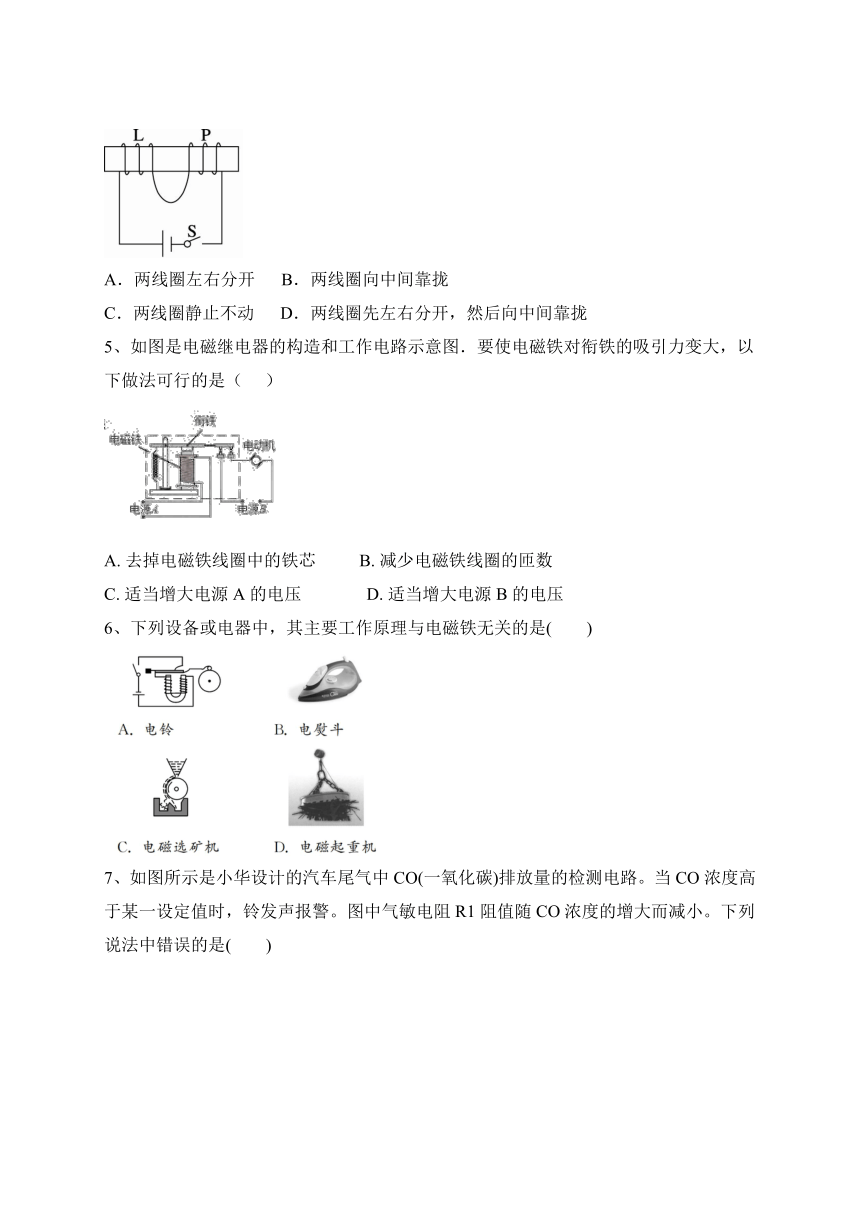

4、图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后则(　　)
A．两线圈左右分开 B．两线圈向中间靠拢
C．两线圈静止不动 D．两线圈先左右分开，然后向中间靠拢
5、如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（ ）

A. 去掉电磁铁线圈中的铁芯 B. 减少电磁铁线圈的匝数
C. 适当增大电源A的电压 D. 适当增大电源B的电压
6、下列设备或电器中，其主要工作原理与电磁铁无关的是(　　)

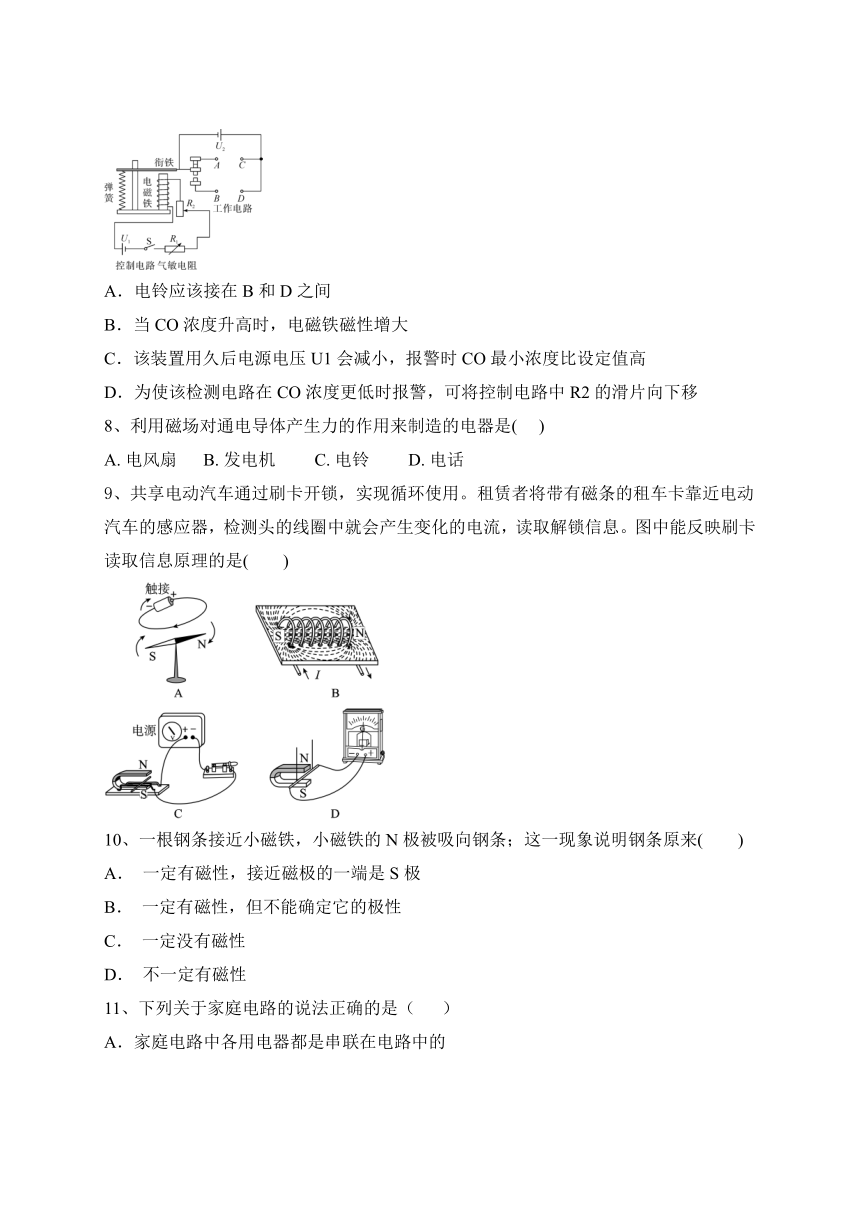

7、如图所示是小华设计的汽车尾气中CO(一氧化碳)排放量的检测电路。当CO浓度高于某一设定值时，铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法中错误的是(　　)
A．电铃应该接在B和D之间
B．当CO浓度升高时，电磁铁磁性增大
C．该装置用久后电源电压U1会减小，报警时CO最小浓度比设定值高
D．为使该检测电路在CO浓度更低时报警，可将控制电路中R2的滑片向下移
8、利用磁场对通电导体产生力的作用来制造的电器是( )
A. 电风扇 B. 发电机 C. 电铃 D. 电话
9、共享电动汽车通过刷卡开锁，实现循环使用。租赁者将带有磁条的租车卡靠近电动汽车的感应器，检测头的线圈中就会产生变化的电流，读取解锁信息。图中能反映刷卡读取信息原理的是(　　)
10、一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来(　　)
A． 一定有磁性，接近磁极的一端是S极
B． 一定有磁性，但不能确定它的极性
C． 一定没有磁性
D． 不一定有磁性
11、下列关于家庭电路的说法正确的是（ ）
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路
12、下列四幅图中，通电螺线管中电流的方向标注正确的是(　　)
A　　　　 　　　　B
C　　　　 　　　　D
13、在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（　　）
A. 灯亮，电动机不转，电铃响 B. 灯亮，电动机转动，电铃响
C. 灯不亮，电动机转动，电铃响 D. 灯不亮，电动机不转动，电铃响
14、如图是有关电与磁实验的，其中用来研究磁场对电流作用的是（　　）
A. B. C. D.
15、物理知识在生活中应用非常广泛，下列事例中利用电磁感应原理工作的是(　　)
①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光
②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流
③将带有磁条的银行卡在POS机的线圈中刷一下，POS机便通过产生的电流读出银行卡的信息
④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音
A．①②③ B．②③④ C．①③④ D．①②④

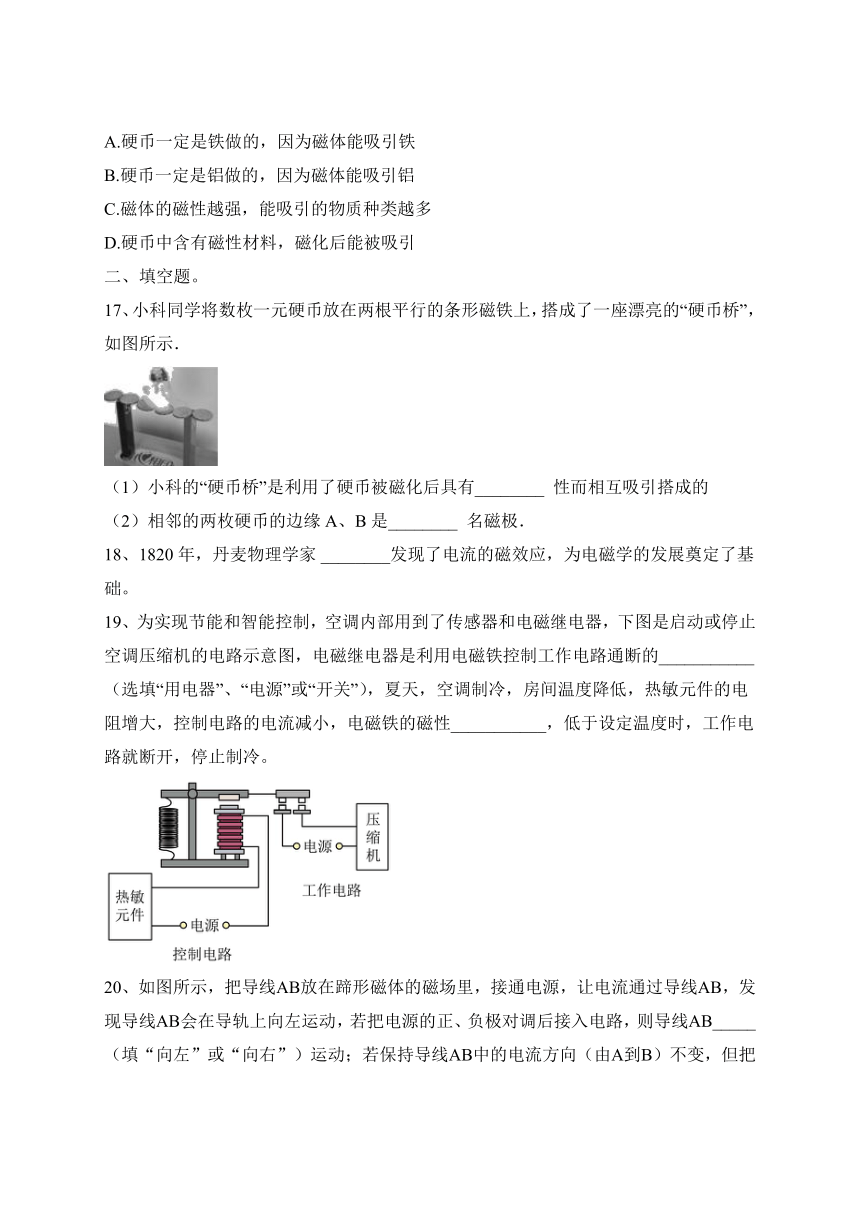

16、磁体能吸引1元硬币，对这种现象解释正确的是（ 　）
A.硬币一定是铁做的，因为磁体能吸引铁
B.硬币一定是铝做的，因为磁体能吸引铝
C.磁体的磁性越强，能吸引的物质种类越多
D.硬币中含有磁性材料，磁化后能被吸引
二、填空题。
17、小科同学将数枚一元硬币放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，如图所示．
（1）小科的“硬币桥”是利用了硬币被磁化后具有________ 性而相互吸引搭成的
（2）相邻的两枚硬币的边缘A、B是________ 名磁极．
18、1820年，丹麦物理学家 ________发现了电流的磁效应，为电磁学的发展奠定了基础。
19、为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的___________（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性___________，低于设定温度时，工作电路就断开，停止制冷。
20、如图所示，把导线AB放在蹄形磁体的磁场里，接通电源，让电流通过导线AB，发现导线AB会在导轨上向左运动，若把电源的正、负极对调后接入电路，则导线AB_____（填“向左”或“向右”）运动；若保持导线AB中的电流方向（由A到B）不变，但把磁极对调，则导线AB_____（填“向左”或“向右”）运动；若同时改变磁场方向和电流方向，则导线AB运动方向_____（填“变化”或“不变”）。实验表明：_____对_____有力的作用，通电导线受力的方向跟_____方向和_____方向有关。
21、如图所示，当闭合开关让导体ab在磁场中做切割磁感线运动时，电流计指针会发生偏转。说明电路中有电流产生。这个实验电路中，导体ab相当于______，此过程中能量的转化情况是___________________。
22、当你对着如图所示的话筒说话时，产生的声音使膜片 　　，与膜片相连的线圈也跟着在磁场中做切割磁感线运动，这种运动能产生随着声音变化而变化的 　　　 ，经放大后，通过扬声器还原成声音。线圈在运动中能量的转化情况是 转化为 。
三、作图题。
23、如图所示，在图中标出静止在磁场中的小磁针的N极和磁感线的方向．
四、实验题。
24、一个电磁学实验箱内有如下图所示的器材，请写出利用这些器材可做的三个电磁学实验名称（或目的）及相应器材的字母代号，填在下表中。
实验名称（或实验目的） 选用器材（填字母代号）
　　 　　
　　 　　
　　 　　
　　 　　
25、为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。
(1)小红是根据________来判断磁性强弱的。
(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________。
(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动。
(4)若将两电磁铁向中间靠拢，它们会互相________。
五、计算类综合题。
26、为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
空车质量 1180kg 电动机额定功率 4kW
满载人员 12人 电动机额定电压 48V
满载时轮胎与地接触面积 4×250cm2 最大车速 45km/h
电动机效率 80% 平路连续行驶里程 ≤80km
根据以上技术参数，解答下列问题：（g=10N/kg）
（1）电动车是利用________ 的原理工作的，它工作时将________能转化为________能；
（2）假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3）电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4）与普通汽车相比，电动观光车在环保节能方面的优点有________ （写出一条即可）
第20章 电与磁 章末练习含答案2023—2024学年人教物理九年级全一册
人教第20章 电与磁
一、选择题。
1、有外形相同的两根钢条M、N，按图甲、乙所示两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是(　　)
A．M无磁性、N无磁性 B．M无磁性、N有磁性
C．M有磁性、N无磁性 D．M有磁性、N有磁性
【答案】D　
2、如图所示,条形磁体周围的磁场里E、F、P、Q四点处,磁场最强的是 (　　)
A.E点处 B.F点处 C.P点处 D.Q点处
【答案】C　
3、如图所示的“吸引现象”由静电引起的是（　　）
A．磁铁吸引硬币 B．压紧的铅块互相吸引
C．摩擦后的气球吸引头发 D．吸盘吸在墙壁上
【答案】C
4、图中的两个线圈，套在光滑的玻璃管上，导线柔软，可以自由滑动，开关S闭合后则(　　)
A．两线圈左右分开 B．两线圈向中间靠拢
C．两线圈静止不动 D．两线圈先左右分开，然后向中间靠拢
【答案】A　
5、如图是电磁继电器的构造和工作电路示意图．要使电磁铁对衔铁的吸引力变大，以下做法可行的是（ ）

A. 去掉电磁铁线圈中的铁芯 B. 减少电磁铁线圈的匝数
C. 适当增大电源A的电压 D. 适当增大电源B的电压
【答案】C
6、下列设备或电器中，其主要工作原理与电磁铁无关的是(　　)
【答案】B
7、如图所示是小华设计的汽车尾气中CO(一氧化碳)排放量的检测电路。当CO浓度高于某一设定值时，铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法中错误的是(　　)
A．电铃应该接在B和D之间
B．当CO浓度升高时，电磁铁磁性增大
C．该装置用久后电源电压U1会减小，报警时CO最小浓度比设定值高
D．为使该检测电路在CO浓度更低时报警，可将控制电路中R2的滑片向下移
【答案】D
8、利用磁场对通电导体产生力的作用来制造的电器是( )
A. 电风扇 B. 发电机 C. 电铃 D. 电话
【答案】A
9、共享电动汽车通过刷卡开锁，实现循环使用。租赁者将带有磁条的租车卡靠近电动汽车的感应器，检测头的线圈中就会产生变化的电流，读取解锁信息。图中能反映刷卡读取信息原理的是(　　)
【答案】D　
10、一根钢条接近小磁铁，小磁铁的N极被吸向钢条；这一现象说明钢条原来(　　)
A． 一定有磁性，接近磁极的一端是S极
B． 一定有磁性，但不能确定它的极性
C． 一定没有磁性
D． 不一定有磁性
【答案】D
11、下列关于家庭电路的说法正确的是（ ）
A．家庭电路中各用电器都是串联在电路中的
B．发现触电事故时，应首先切断电源再想办法施救
C．控制用电器的开关应接在该用电器和零线之间
D．当干路中的电流过大时，漏电保护器就会自动切断电路
【答案】B
12、下列四幅图中，通电螺线管中电流的方向标注正确的是(　　)
A　　　　 　　　　B
C　　　　 　　　　D
【答案】A　
13、在如图所示的自动控制电路中，当开关闭合时，工作电路的情况是（　　）
A. 灯亮，电动机不转，电铃响 B. 灯亮，电动机转动，电铃响
C. 灯不亮，电动机转动，电铃响 D. 灯不亮，电动机不转动，电铃响
【答案】D
14、如图是有关电与磁实验的，其中用来研究磁场对电流作用的是（　　）
A. B. C. D.
【答案】A
15、物理知识在生活中应用非常广泛，下列事例中利用电磁感应原理工作的是(　　)
①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光
②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流
③将带有磁条的银行卡在POS机的线圈中刷一下，POS机便通过产生的电流读出银行卡的信息
④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音
A．①②③ B．②③④ C．①③④ D．①②④
【答案】A
16、磁体能吸引1元硬币，对这种现象解释正确的是（ 　）
A.硬币一定是铁做的，因为磁体能吸引铁
B.硬币一定是铝做的，因为磁体能吸引铝
C.磁体的磁性越强，能吸引的物质种类越多
D.硬币中含有磁性材料，磁化后能被吸引
【答案】D
二、填空题。
17、小科同学将数枚一元硬币放在两根平行的条形磁铁上，搭成了一座漂亮的“硬币桥”，如图所示．
（1）小科的“硬币桥”是利用了硬币被磁化后具有________ 性而相互吸引搭成的
（2）相邻的两枚硬币的边缘A、B是________ 名磁极．
【答案】磁 异
18、1820年，丹麦物理学家 ________发现了电流的磁效应，为电磁学的发展奠定了基础。
【答案】奥斯特
19、为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的___________（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性___________，低于设定温度时，工作电路就断开，停止制冷。
【答案】开关 减弱
20、如图所示，把导线AB放在蹄形磁体的磁场里，接通电源，让电流通过导线AB，发现导线AB会在导轨上向左运动，若把电源的正、负极对调后接入电路，则导线AB_____（填“向左”或“向右”）运动；若保持导线AB中的电流方向（由A到B）不变，但把磁极对调，则导线AB_____（填“向左”或“向右”）运动；若同时改变磁场方向和电流方向，则导线AB运动方向_____（填“变化”或“不变”）。实验表明：_____对_____有力的作用，通电导线受力的方向跟_____方向和_____方向有关。
【答案】向右 向右 不变 磁场 通电导线 电流 磁场
21、如图所示，当闭合开关让导体ab在磁场中做切割磁感线运动时，电流计指针会发生偏转。说明电路中有电流产生。这个实验电路中，导体ab相当于______，此过程中能量的转化情况是___________________。
【答案】电源 机械能转化为电能
22、当你对着如图所示的话筒说话时，产生的声音使膜片 　　，与膜片相连的线圈也跟着在磁场中做切割磁感线运动，这种运动能产生随着声音变化而变化的 　　　 ，经放大后，通过扬声器还原成声音。线圈在运动中能量的转化情况是 转化为 。
【答案】振动 电流 电 机械
三、作图题。
23、如图所示，在图中标出静止在磁场中的小磁针的N极和磁感线的方向．
【答案】如图所示：
四、实验题。
24、一个电磁学实验箱内有如下图所示的器材，请写出利用这些器材可做的三个电磁学实验名称（或目的）及相应器材的字母代号，填在下表中。
实验名称（或实验目的） 选用器材（填字母代号）
　　 　　
　　 　　
　　 　　
　　 　　
【答案及解析】
（1）分析图中仪器我们看到，里面有电源、导线、金属棒和小磁针，我们可以用来做奥斯特的电流产生磁场的实验，用到的仪器有：C、E、G、H。
（2）由电源、导线、磁铁、及金属棒我们可以做磁场对电流的作用实验，为了控制电流我们要用到开关和滑动变阻器，为了得出只有通电导体才受到磁场力，我们用绝缘丝进行对比实验，故用到绝缘丝故我们可用A、B、E、F、G、H、I、J。
（3）因为有灵敏电流计，故我们能观察到电磁感应现象，用到的仪器有：A、D、E、F、H、I、J。
（4）用小磁针也可大致得到蹄形磁铁的磁感线的形状，即有A、C。
25、为了探究电磁铁的磁性强弱与哪些因素有关，小红同学使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示。
(1)小红是根据________来判断磁性强弱的。
(2)两电磁铁串联是为了研究磁性强弱与__________的关系，观察图中的现象，你的结论是：________________________。
(3)要使两电磁铁的磁性增强，滑动变阻器的滑片应向________端滑动。
(4)若将两电磁铁向中间靠拢，它们会互相________。
【答案】(1)吸引大头针的多少
(2)线圈匝数　电流相同，线圈匝数越多，磁性越强
(3)左　 (4)吸引
五、计算类综合题。
26、为了方便旅客参观景区，目前我国很多旅游景点普遍推出了电动观光车，其技术参数如下表：
空车质量 1180kg 电动机额定功率 4kW
满载人员 12人 电动机额定电压 48V
满载时轮胎与地接触面积 4×250cm2 最大车速 45km/h
电动机效率 80% 平路连续行驶里程 ≤80km
根据以上技术参数，解答下列问题：（g=10N/kg）
（1）电动车是利用________ 的原理工作的，它工作时将________能转化为________能；
（2）假设乘客质量平均为60kg，求满载时车对水平路面的压强；
（3）电动机以额定功率工作半小时消耗多少电能？若这一过程中，观光车以36km/h的速度沿水平路面匀速行驶，求车行驶在过程中克服阻力做的功；
（4）与普通汽车相比，电动观光车在环保节能方面的优点有________ （写出一条即可）
【答案及解析】
（1）通电导线在磁场中受力的作用；电；机械
（2）其对地面的压力是G=m总g=（60kg×12+1180kg）×10N/kg=19000N，
对水平路面的压强P==1.9×105Pa．
（3）消耗电能W电=Pt=4kW×0.5h=2kW h=7.2×106J，
电动机对外做功W机=ηW电=80%×7.2×106J=5.76×106J，
（4）减少尾气污染、热污染、噪声污染等
