第19章 生活用电 分层练习（含答案）2023—2024学年人教物理九年级全一册

第19章 生活用电 分层练习附答案2023—2024学年人教物理九年级全一册
人教第19章 生活用电
一、选择题。
1、（双选）随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是 （ ）
A．照明电路中保险丝（或空气开关）应安装在火线上
B．在现有的照明电路中,增加用电器时,只需考虑电能表和保险丝的承受能力
C．在现有的照明电路中,增加用电器只需换上足够粗的保险丝即可
D．在现有的照明电路中,增加用电器时一定要同时考虑电能表,输电线和保险丝（或空气开关）的承受能力
2、傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是(　　)
A．小明卧室的照明电路发生了断路 B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大 D．可能是进户线断了
3、随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是(　　)
A． 增加用电器时，要把保险丝换粗些
B． 增加用电器时，要把闸刀开关换大些
C． 增加用电器时，只需要更换额定电流大些的电能表
D． 增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力
4、关于家庭电路和安全用电，下列说法准确的是（ ）
A．控制各灯具的开关都应该安装在零线上
B．有金属外壳的用电器都使用两脚插头
C．应该定期对漏电保护器进行例行试验
D．不接触高压设备就不会引起触电事故
5、某家用电器正常工作时，通过的电流大约为5A，该用电器可能是（ ）
A．电视机 B．白炽灯 C．洗衣机 D．空调
6、下列关于保险丝的说法中，正确的是(　 　)
A．家庭电路中保险丝能用铜丝、铁丝代替
B．家庭电路中保险丝在电流过大时能自动熔断，切断电路
C．家庭电路中保险丝接在火线或零线上都可以
D．家庭电路中用电器总功率较小时，无需安装保险丝
7、下列做法中不符合安全用电要求的是（　　）
A．用电器金属外壳接地 B．开关接在火线上
C．家电着火时，先切断电源再救火 D．用湿抹布擦发光的灯泡
8、下列图中符合安全用电与保护原则的是（ ）
9、下列做法不符合安全用电的是（ ）
A．将电水壶的金属外壳接地
B．在家庭电路中插座与电灯连接必须是并联
C．家庭电路布线时熔断器应在总开关之后
D．使用测电笔时手不能接触笔尾金属体
10、在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是(　　)
A．火线和零线直接连通 B．安装用电器时人体接触火线
C．试电笔笔尖接触火线 D．同时使用多个大功率用电器
11、在家庭电路中，下列情况不会造成触电现象的是(　　)
A．人站在地上，一只手接触火线
B．人站在地上，两只手同时接触火线
C．人站在地面上，两只手接触零线
D．人站在绝缘凳上，一只手接触火线，一只手接触零线
12、如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ ）
A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电
13、下表为一台冷暖空调名牌上的有关数据，关于这台空调，下列说法正确的是（ ）
电源电压 频率 额定制冷功率 额定制热功率
220V 50Hz 1200W 1320W
A．若连续制冷半小时，空调消耗的电能为1．27KWh
B．空调要使用图甲的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是其他形式的能转变为电能
14、在家庭电路中常发生下列情况：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的可能原因是(　　)
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
15、21世纪初的某年杭州复兴南苑住户私拉电线，到用钢管搭建的帐篷里办丧事，小女孩与的管接触发生触电事故。如图所示是当时家庭电路的一部分，其中分析不科学的是
A. 女孩发生触电时，钢管可能与A连接
B. 女孩接触钢管时，与大地之间的电压为220V
C. 若断开开关S，钢管连A点，女孩接触它一定不会触电
D. 若女孩穿的鞋子是绝缘的，可能不会触电
16、如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．灯泡断路 B．开关断路
C．进户零线断路 D．进户火线断路
二、填空题。
17、如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接______线。
18、如图所示的照明电路，灯L上标有“220V 60W”的字样。
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____ ，在此现象发生后，电路中的电流为____A。
19、大量事实表明：不高于_________V的电压才是安全的，当因出汗或其他原因导致双手潮湿时，发生危险的可能性_________(选填“变大”或“变小”)，这是因为此时人的电阻明显变小(选填“变大”或“变小”)，人若是接触较高的电压，根据公式_________可知：此时通过人体的电流会_________(选填“变大”或“变小”)．
20、对人体安全的电压值____________。
21、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)。
三、作图题。
22、请用笔画线表示导线，将如图所示的电灯和开关正确接入家庭电路中。
【答案】如图所示：
四、简答题。
23、材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏。
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
五、实验题。
24、微波炉是人们用来加热食品的常用灶具。微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐热塑胶等材料。微波炉使用的微波频率为2450 MHz。
（1）为了用电安全，微波炉应该使用_______（填“两脚”或“三脚”）插头。
（2）用微波炉加热饭菜时，应选用_______（填“不锈钢”“铁”或“玻璃”）容器来加热，加热过程中是将_______能转化为内能。
（3）小明想知道微波炉的热效率，他用电能表（如图所示）、温度计等工具进行了如下实验：
A.在杯中装有质量为m的冷水，测出水的初温为；
B.把杯子放进微波炉，并选择高温挡；
C.______________；
D.将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这段时间内闪烁的次数n；
E.加热结束后，迅速测出水的末温t。
①以上实验中，还缺少一个步骤，请你补上这个步骤。
②电能表指示灯闪烁一次，用电器消耗的电能_______J。
③微波炉热效率的表达式_______。（用字母表示）
（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏。
器材：______________；
检验方法：______________ 。
六、计算题。
25、小华家距离变压器2km，在变压器与小华家之间的两条输电线，每条输电线每千米的电阻为0.5Ω，即0.5Ω/km，变压器加在输电线两端的电压是220V。在某一时间段，整个线路只有小华家一台额定电压220V、额定功率2420W的电热水器工作。不考虑温度变化对电热水器电阻的影响。求：
（1）输电线中电流的大小
（2）热水器的实际电功率

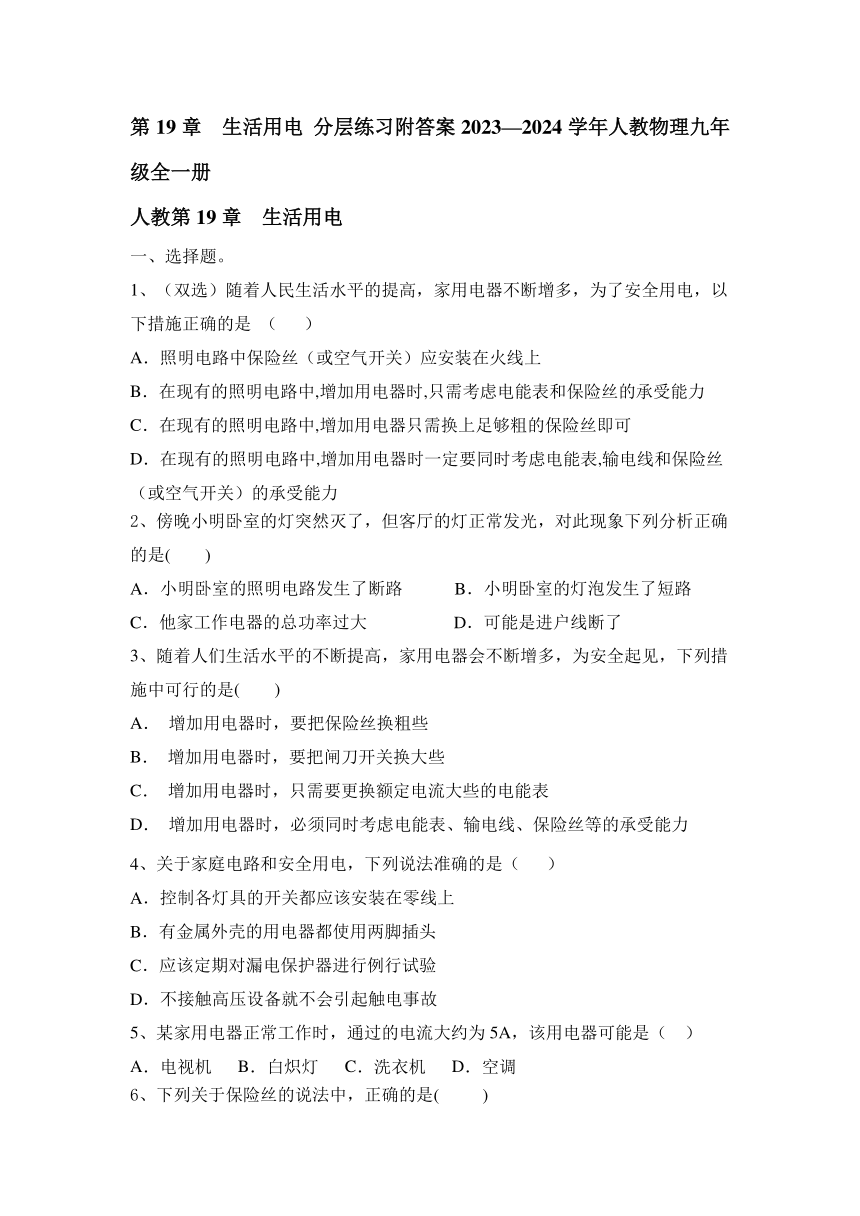

第19章 生活用电 分层练习附答案2023—2024学年人教物理九年级全一册
人教第19章 生活用电
一、选择题。
1、（双选）随着人民生活水平的提高，家用电器不断增多，为了安全用电，以下措施正确的是 （ ）
A．照明电路中保险丝（或空气开关）应安装在火线上
B．在现有的照明电路中,增加用电器时,只需考虑电能表和保险丝的承受能力
C．在现有的照明电路中,增加用电器只需换上足够粗的保险丝即可
D．在现有的照明电路中,增加用电器时一定要同时考虑电能表,输电线和保险丝（或空气开关）的承受能力
【答案】AD
2、傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是(　　)
A．小明卧室的照明电路发生了断路 B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大 D．可能是进户线断了
【答案】A　
3、随着人们生活水平的不断提高，家用电器会不断增多，为安全起见，下列措施中可行的是(　　)
A． 增加用电器时，要把保险丝换粗些
B． 增加用电器时，要把闸刀开关换大些
C． 增加用电器时，只需要更换额定电流大些的电能表
D． 增加用电器时，必须同时考虑电能表、输电线、保险丝等的承受能力
【答案】D
4、关于家庭电路和安全用电，下列说法准确的是（ ）
A．控制各灯具的开关都应该安装在零线上
B．有金属外壳的用电器都使用两脚插头
C．应该定期对漏电保护器进行例行试验
D．不接触高压设备就不会引起触电事故
【答案】C
5、某家用电器正常工作时，通过的电流大约为5A，该用电器可能是（ ）
A．电视机 B．白炽灯 C．洗衣机 D．空调
【答案】D

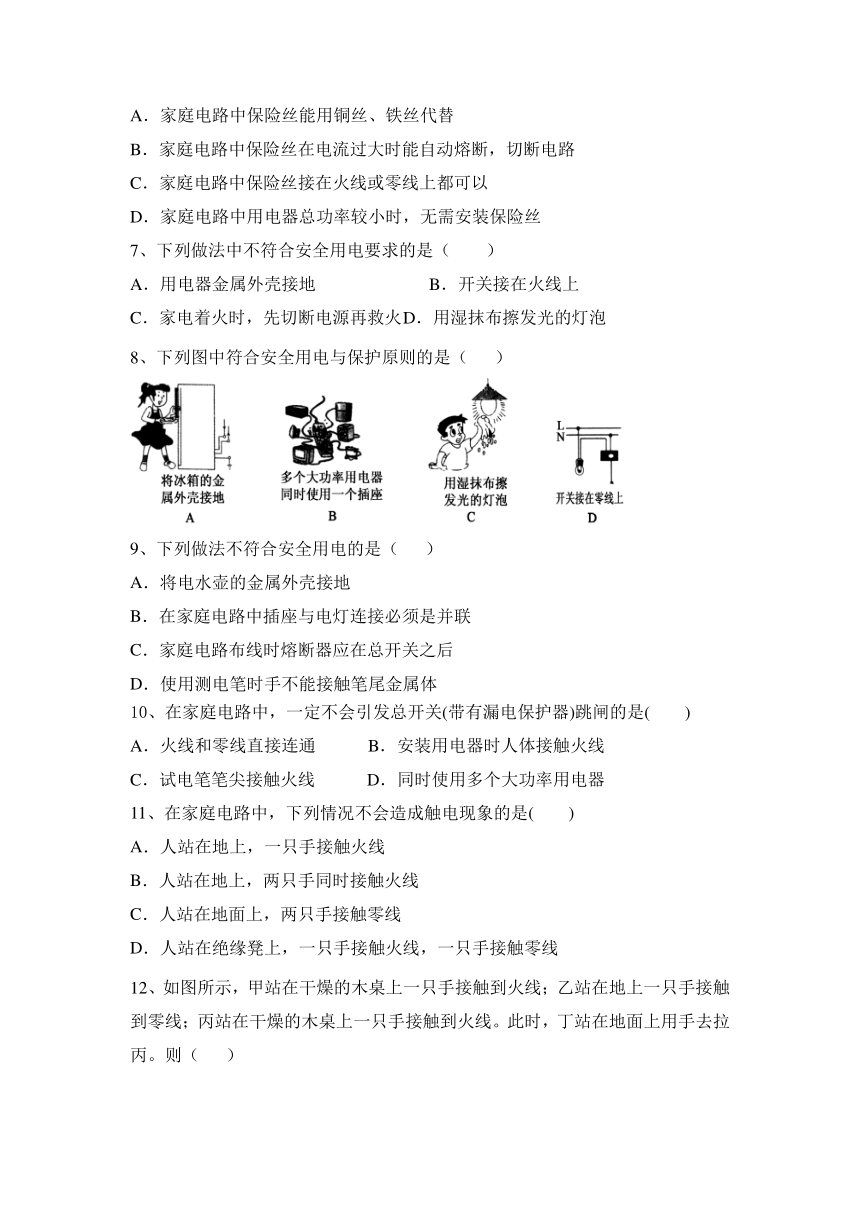

6、下列关于保险丝的说法中，正确的是(　 　)
A．家庭电路中保险丝能用铜丝、铁丝代替
B．家庭电路中保险丝在电流过大时能自动熔断，切断电路
C．家庭电路中保险丝接在火线或零线上都可以
D．家庭电路中用电器总功率较小时，无需安装保险丝
【答案】B
7、下列做法中不符合安全用电要求的是（　　）
A．用电器金属外壳接地 B．开关接在火线上
C．家电着火时，先切断电源再救火 D．用湿抹布擦发光的灯泡
【答案】D
8、下列图中符合安全用电与保护原则的是（ ）
【答案】A
9、下列做法不符合安全用电的是（ ）
A．将电水壶的金属外壳接地
B．在家庭电路中插座与电灯连接必须是并联
C．家庭电路布线时熔断器应在总开关之后
D．使用测电笔时手不能接触笔尾金属体
【答案】D
10、在家庭电路中，一定不会引发总开关(带有漏电保护器)跳闸的是(　　)
A．火线和零线直接连通 B．安装用电器时人体接触火线
C．试电笔笔尖接触火线 D．同时使用多个大功率用电器
【答案】C　
11、在家庭电路中，下列情况不会造成触电现象的是(　　)
A．人站在地上，一只手接触火线
B．人站在地上，两只手同时接触火线
C．人站在地面上，两只手接触零线
D．人站在绝缘凳上，一只手接触火线，一只手接触零线
【答案】C

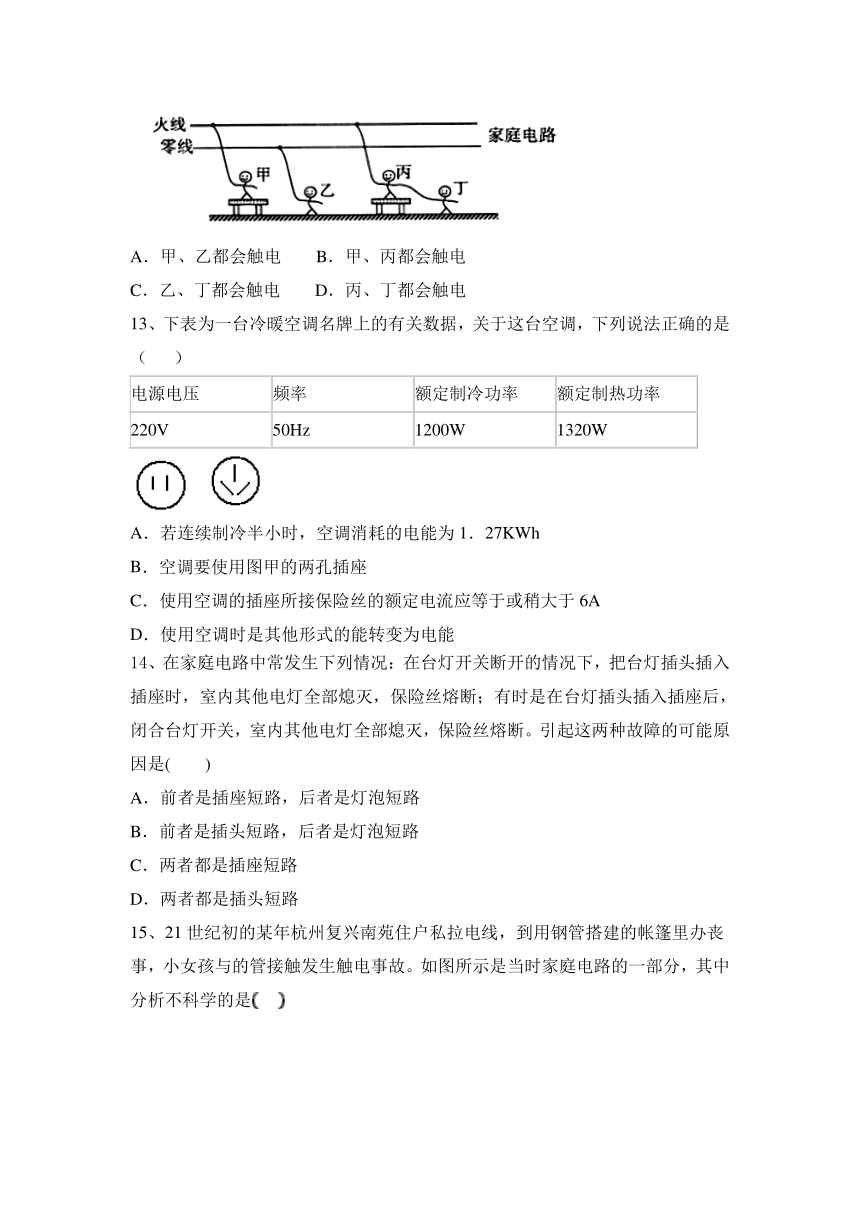

12、如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（ ）
A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电
【答案】D
13、下表为一台冷暖空调名牌上的有关数据，关于这台空调，下列说法正确的是（ ）
电源电压 频率 额定制冷功率 额定制热功率
220V 50Hz 1200W 1320W
A．若连续制冷半小时，空调消耗的电能为1．27KWh
B．空调要使用图甲的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是其他形式的能转变为电能
【答案】C
14、在家庭电路中常发生下列情况：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的可能原因是(　　)
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
【答案】B　
15、21世纪初的某年杭州复兴南苑住户私拉电线，到用钢管搭建的帐篷里办丧事，小女孩与的管接触发生触电事故。如图所示是当时家庭电路的一部分，其中分析不科学的是
A. 女孩发生触电时，钢管可能与A连接
B. 女孩接触钢管时，与大地之间的电压为220V
C. 若断开开关S，钢管连A点，女孩接触它一定不会触电
D. 若女孩穿的鞋子是绝缘的，可能不会触电
【答案】C
16、如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．灯泡断路 B．开关断路
C．进户零线断路 D．进户火线断路
【答案】A
二、填空题。
17、如图所示，是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管________（选填“发光”或“不发光”）；为了防止漏电，避免对人体造成伤害，C孔应接______线。
【答案】不发光 地
18、如图所示的照明电路，灯L上标有“220V 60W”的字样。
(1)当开关S闭合前，通过保险丝的电流约为____A；
(2)当开关S闭合后，你将看到的现象是____ ，在此现象发生后，电路中的电流为____A。
【答案】0.273 灯泡不亮，保险丝熔断 0

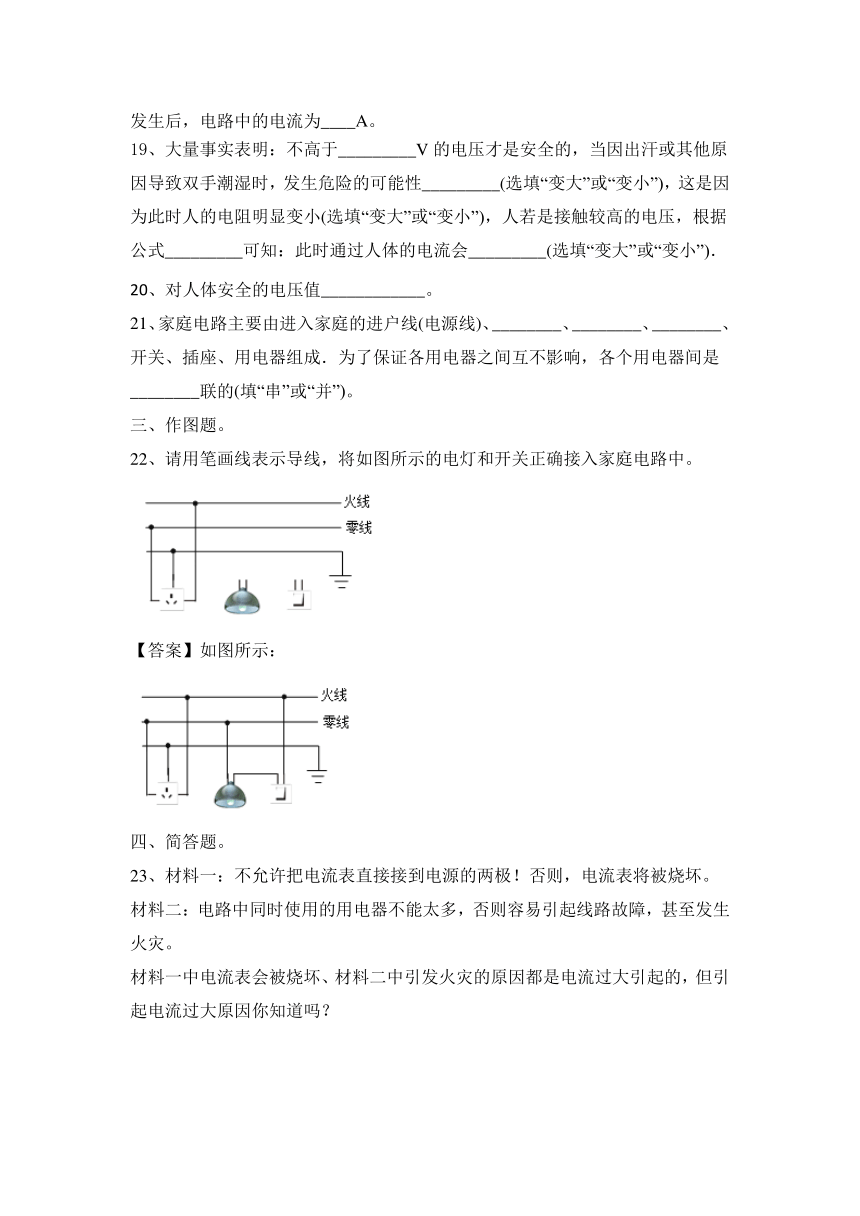

19、大量事实表明：不高于_________V的电压才是安全的，当因出汗或其他原因导致双手潮湿时，发生危险的可能性_________(选填“变大”或“变小”)，这是因为此时人的电阻明显变小(选填“变大”或“变小”)，人若是接触较高的电压，根据公式_________可知：此时通过人体的电流会_________(选填“变大”或“变小”)．
【答案】36；变大；变小；I＝；变大。
20、对人体安全的电压值____________。
【答案】不高于36V
21、家庭电路主要由进入家庭的进户线(电源线)、________、________、________、开关、插座、用电器组成．为了保证各用电器之间互不影响，各个用电器间是________联的(填“串”或“并”)。
【答案】电能表 总开关 保险丝 并
三、作图题。
22、请用笔画线表示导线，将如图所示的电灯和开关正确接入家庭电路中。
【答案】如图所示：
四、简答题。
23、材料一：不允许把电流表直接接到电源的两极！否则，电流表将被烧坏。
材料二：电路中同时使用的用电器不能太多，否则容易引起线路故障，甚至发生火灾。
材料一中电流表会被烧坏、材料二中引发火灾的原因都是电流过大引起的，但引起电流过大原因你知道吗？
【答案】（1）电流表的电阻很小，由I=可知，接入电路中电流的很大，把电流表直接接到电源的两极上，这样会烧坏电流表。
（2）根据P=UI可知，家庭电路电压为220V，总功率越大，总电流越大，所以总功率过大是电流过大的原因。
五、实验题。
24、微波炉是人们用来加热食品的常用灶具。微波是一种高频电磁波，它能穿透陶瓷、玻璃、耐热塑胶等材料。微波炉使用的微波频率为2450 MHz。
（1）为了用电安全，微波炉应该使用_______（填“两脚”或“三脚”）插头。
（2）用微波炉加热饭菜时，应选用_______（填“不锈钢”“铁”或“玻璃”）容器来加热，加热过程中是将_______能转化为内能。
（3）小明想知道微波炉的热效率，他用电能表（如图所示）、温度计等工具进行了如下实验：
A.在杯中装有质量为m的冷水，测出水的初温为；
B.把杯子放进微波炉，并选择高温挡；
C.______________；
D.将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这段时间内闪烁的次数n；
E.加热结束后，迅速测出水的末温t。
①以上实验中，还缺少一个步骤，请你补上这个步骤。
②电能表指示灯闪烁一次，用电器消耗的电能_______J。
③微波炉热效率的表达式_______。（用字母表示）
（4）请你利用身边的器材，检验家里的微波炉是否有微波泄漏。
器材：______________；
检验方法：______________ 。
【答案】（1）三脚
（2）玻璃；电
（3）关闭其他用电器； ②1125； ③
（4）手机；先用手机拨通家里的固定电话，当固定电话的铃声响起时，将手机放入微波炉内，并关上炉门，观察家里的固定电话的铃声有无发生变化；若铃声减弱直至无声，说明微波炉的防泄漏功能较强（手机发射的电磁波不能传播出来），若仍能听到铃声，说明微波炉的防泄漏功能存在问题（手机发射的电磁波能够传播出来）
六、计算题。
25、小华家距离变压器2km，在变压器与小华家之间的两条输电线，每条输电线每千米的电阻为0.5Ω，即0.5Ω/km，变压器加在输电线两端的电压是220V。在某一时间段，整个线路只有小华家一台额定电压220V、额定功率2420W的电热水器工作。不考虑温度变化对电热水器电阻的影响。求：
（1）输电线中电流的大小
（2）热水器的实际电功率
【答案】（1）10A （2）2000W
