从三个方向看

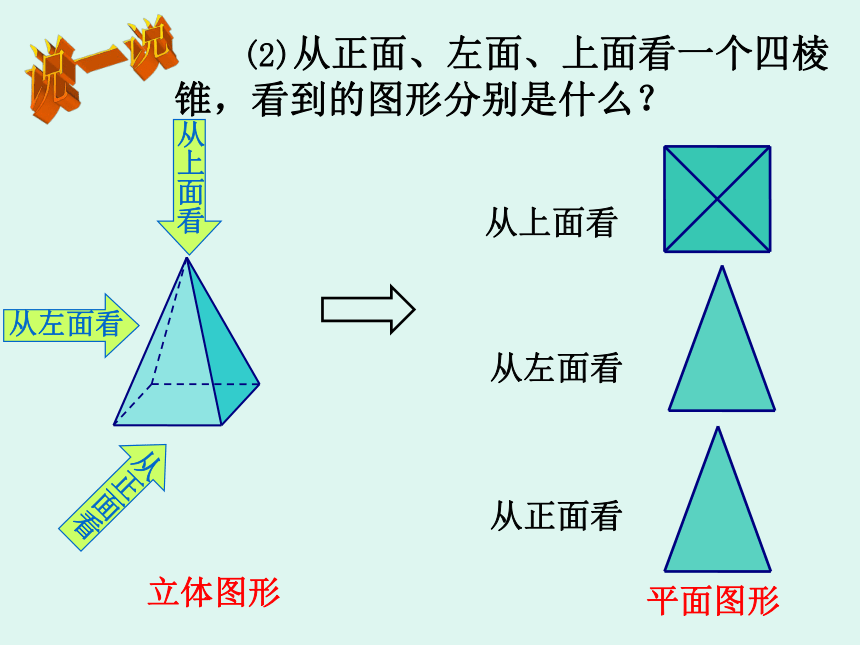

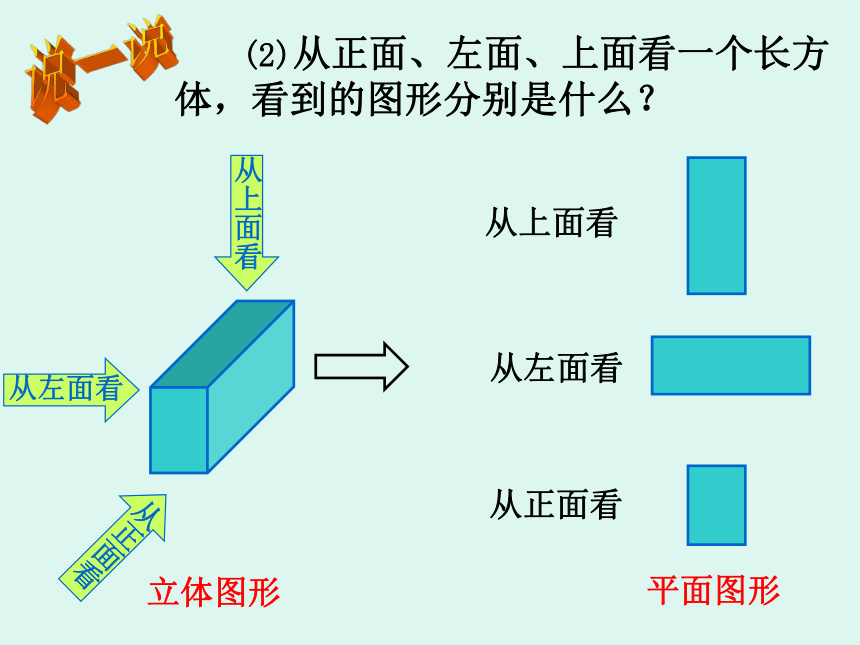

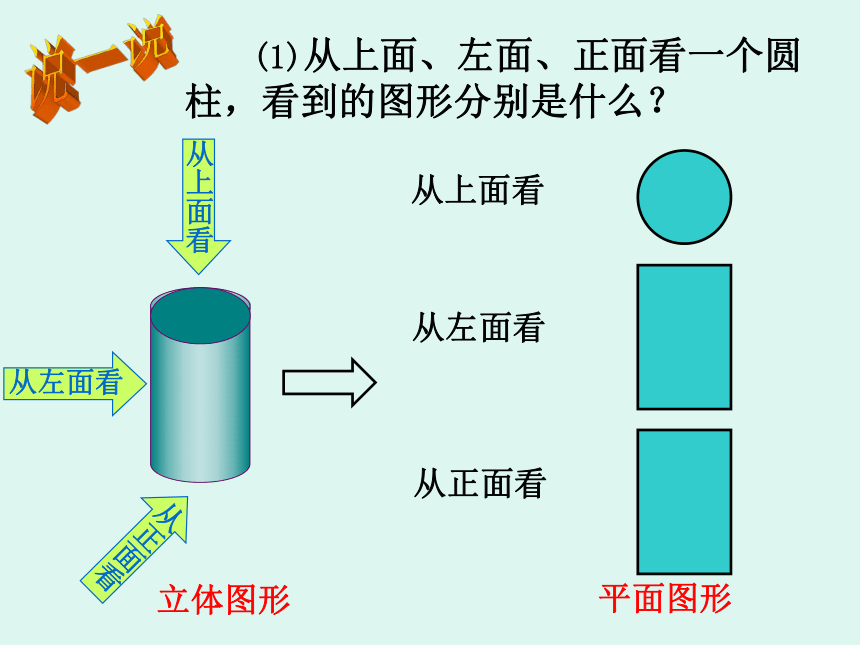

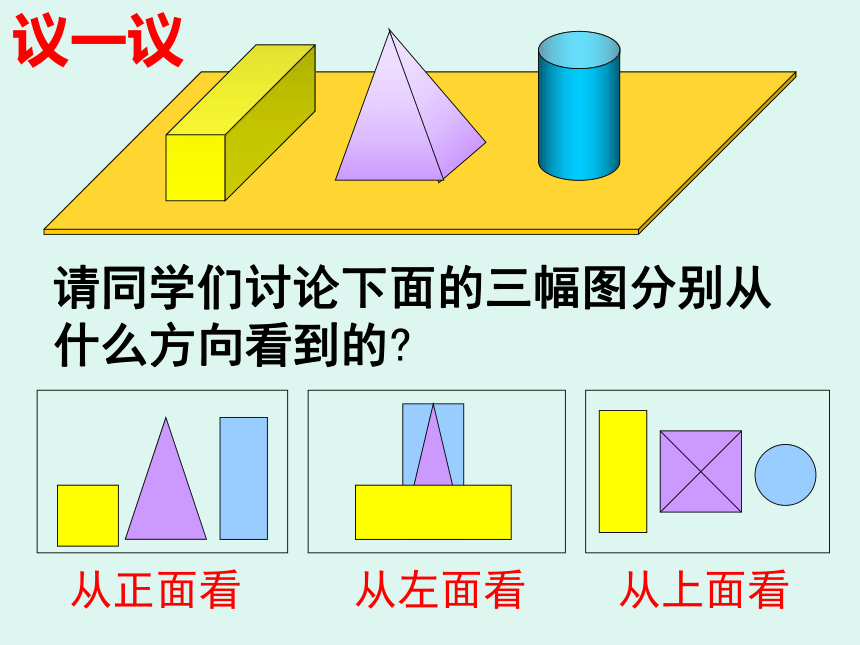

课件22张PPT。第五章 从三个方面看看一看？这是两幅意大利比萨斜塔的照片，你知道为什么第二幅照片中的斜塔不斜呢？1.为什么同是讲台，拍出来的照片会不同？2.你知道每张照片分别是站在哪个方向拍的吗？想一想悟一悟从不同的方向观察同一个事物，可能会看到不同的结果。通过以上图片，你得到什么结论？ 横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。 —— 苏 轼题 西 林 壁说一说 (2)从正面、左面、上面看一个长方体，看到的图形分别是什么？从上面看从左面看从正面看立体图形平面图形从上面看从正面看从左面看 (2)从正面、左面、上面看一个四棱锥，看到的图形分别是什么？说一说平面图形立体图形说一说 (1)从上面、左面、正面看一个圆柱，看到的图形分别是什么？从上面看从正面看从左面看立体图形平面图形请同学们讨论下面的三幅图分别从什么方向看到的?从上面看从正面看从左面看议一议从正面看到的图形，称为主视图;
从左面看到的图形，称为左视图;
从上面看到的图形，称为俯视图.从这三个方向上看到的图形，
叫做这个几何体的三个视图。主俯长相等主左高平齐俯左宽相等如右图所示的礼品盒，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？做一做（1） 哦，礼品盒， 我得仔细瞧瞧！主视图俯视图左视图（1）（2）（3）正面左面上面做一做（2） 如右图所示的物体，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？主视图俯视图左视图（1）（2）（3） 小 心 地 试 一 试做一做（3） 小 心 地 试 一 试如右图所示的三棱柱的
主视图为 ;
俯视图为 ;
左视图为 .（1）（2）（3）（1）（2）（3）常见几何体的主视图左视图俯视图几何体几何体 按下图的要求选择适当的图形填空(A) (B) (C) (D) (E) (F) (G) (H)主视图 主视图 左视图 俯视图 俯视图
FFBHE巩固
知识1. 如图是由4个小正方体搭成的几何体, 画出它的三视图做一做主视图左视图俯视图做一做 2.请你用五个小立方体搭出图示的几何体，在纸上将它们的三个视图画出来，并　在组内交流。 　　
　　 你能用五个小立方体，按上题的方法
搭出与上题不同的几何体吗？请试着画出
它的三个视图，小组讨论交流。你能说出正方体的三个视图吗?想一想还有什么图形它的三视图是一样的？通过本节课的学习你有什么体会?小结 课后作业 1.找出一些生活中常见的立体图
　 形，观察三视图，与同学交流。3.补充习题5.4（1）
2.用更多的小正方体搭出不同的几何体，画出三视图。欢迎各位领导、专家提出宝贵意见！谢谢
