第九章　家庭用电
【基础过关】
1．对于如图所示的部分家庭电路，下列说法正确的是(　　)
A．a是零线
B．bc之间的电压为220 V
C．灯泡和接在插座上的用电器串联
D．测电笔测试插座右孔，氖管会发光
2．下列做法符合安全用电原则的是(　　)
A．用电器着火时用水灭火
B．在高压线附近放风筝
C．在灯和零线之间接开关
D．更换灯泡前先断开电源
3．电在给人们的生活带来便利的同时，也带来了安全隐患。如图所示的做法中，符合安全用电要求的是(　　)
4．如图是常用的插线板，闭合开关，指示灯发光，且插孔可以提供工作电压，下列说法正确的是(　　)
A．图中A与零线相连，B与火线相连
B．将试电笔插入C孔，其氖管会发光
C．若指示灯断路不能发光，则插孔不能提供工作电压
D．若A、B两孔发生短路，则其他插孔仍可提供工作电压
5．“节能减排”要从身边小事做起，如离开房间后要熄灭电灯、减少电视机的待机时间等。家庭电路中，电灯与电视机是________联的，控制电灯的开关应接在电灯和________线之间。
6．家中同时使用多个大功率用电器，很容易造成导线中________过大而发生火灾；直接用手去拔绝缘皮破损的电源插头，可能因接触________(选填“火线”或“零线”)造成触电；当把一个60 W的台灯插头插入插座时，家中原来正常的其他用电器突然都停止工作，发生这种现象的原因可能是插头处________。
7．如图，在老师的指导下，小军用测电笔(试电笔)试触某插座的插孔，用指尖抵住笔尾金属体，测电笔的氖管发光，此时________(选填“有”或“没有”)电流通过小军的身体。
8．用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。

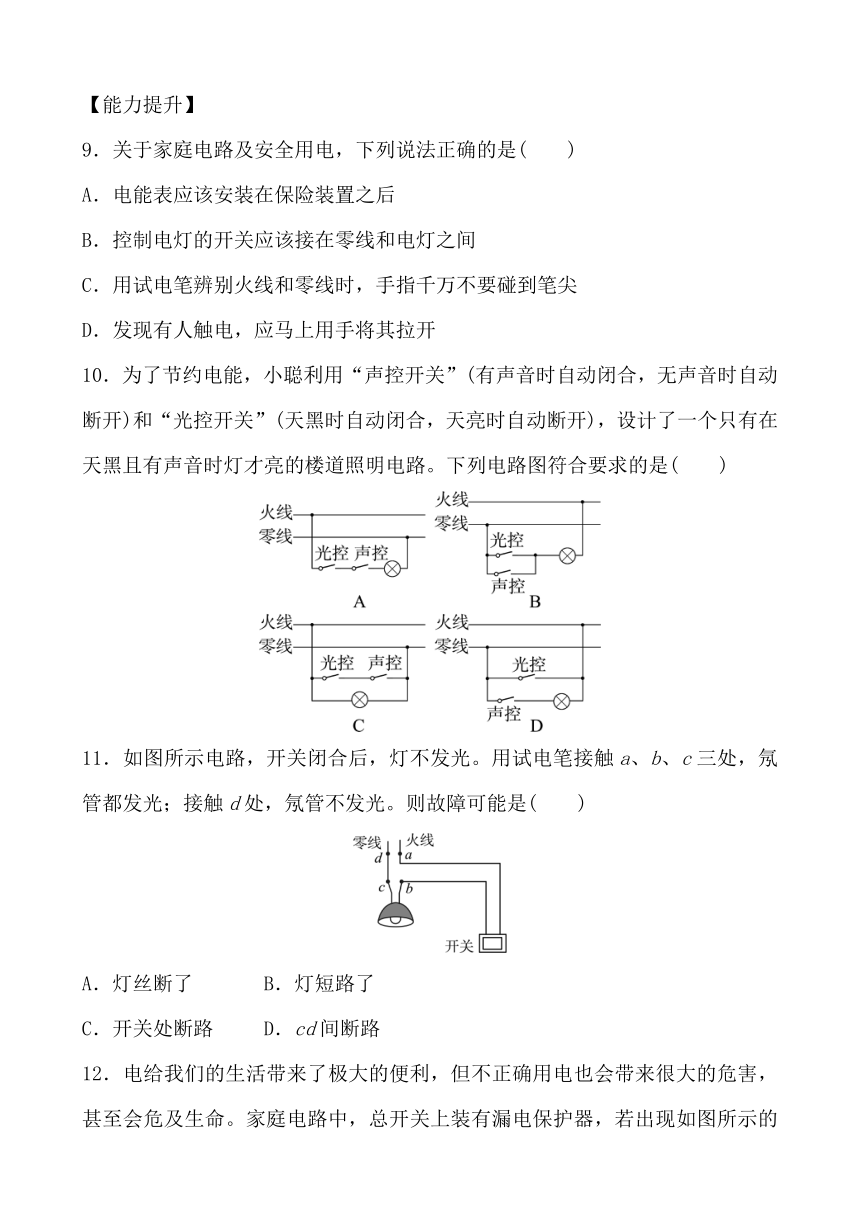

【能力提升】
9．关于家庭电路及安全用电，下列说法正确的是(　　)
A．电能表应该安装在保险装置之后
B．控制电灯的开关应该接在零线和电灯之间
C．用试电笔辨别火线和零线时，手指千万不要碰到笔尖
D．发现有人触电，应马上用手将其拉开
10．为了节约电能，小聪利用“声控开关”(有声音时自动闭合，无声音时自动断开)和“光控开关”(天黑时自动闭合，天亮时自动断开)，设计了一个只有在天黑且有声音时灯才亮的楼道照明电路。下列电路图符合要求的是(　　)
11．如图所示电路，开关闭合后，灯不发光。用试电笔接触a、b、c三处，氖管都发光；接触d处，氖管不发光。则故障可能是(　　)
A．灯丝断了 B．灯短路了
C．开关处断路 D．cd间断路
12．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。家庭电路中，总开关上装有漏电保护器，若出现如图所示的两种情况，则下列说法错误的是(　　)
A．甲图中，人站在大地上，如果两只手同时触摸到了火线，人也会触电
B．乙图中，人站在绝缘的板凳上，如果两只手同时触摸火线，人不会触电
C．发生图甲所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
D．发生图乙所示的触电事故时，漏电保护器会迅速切断电流，对人身起到保护作用
13．家庭电路的部分电路图如图所示(电路连接正确)。根据电路图可以判断甲、乙两根进户线中________是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管__________(选填“发光”或“不发光”)；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2________(选填“短路”或“断路”)。
【素养提升】
14.小强同学放学回家后，打开电灯，接入电热水壶，两者均正常工作，接着启动微波炉加热食品时，发现微波炉不工作，电热水壶突然停止工作，但是电灯仍然正常发光，如图所示。他对故障作了下列四种判断，其中正确的是(　 　)
A．零线上ab间断路
B．零线上bc间断路
C．微波炉所在支路be间短路
D．电热水壶所在支路cd间短路
15．如图甲所示的家用电饭锅，其金属外壳通过插座的_______ (选填“A”“B”或“C”)孔接地线。若其内部主要部件有：两个阻值相同的发热电阻、温控开关等，熬煮稀饭时，在温控开关的自动控制下按快煮→慢熬→保温三种不同的发热功率完成工作流程，其中慢熬过程仅有一个发热电阻工作，电功率P随时间t变化关系的图像如图乙所示。若快煮过程电流做功为W1，慢熬过程电流做功为W2，则 W1∶W2＝________。
参考答案
1．D　2.D　3.B　4.A
5．并　火　
6.电流　火线　短路　
7.有
8．如图所示
9．C　10.A　11.D　12.D
13．甲　不发光　短路　
14.A
15.A　1∶3
