2015年中考物理二轮专题复习教案：专题09 电路故障及设计

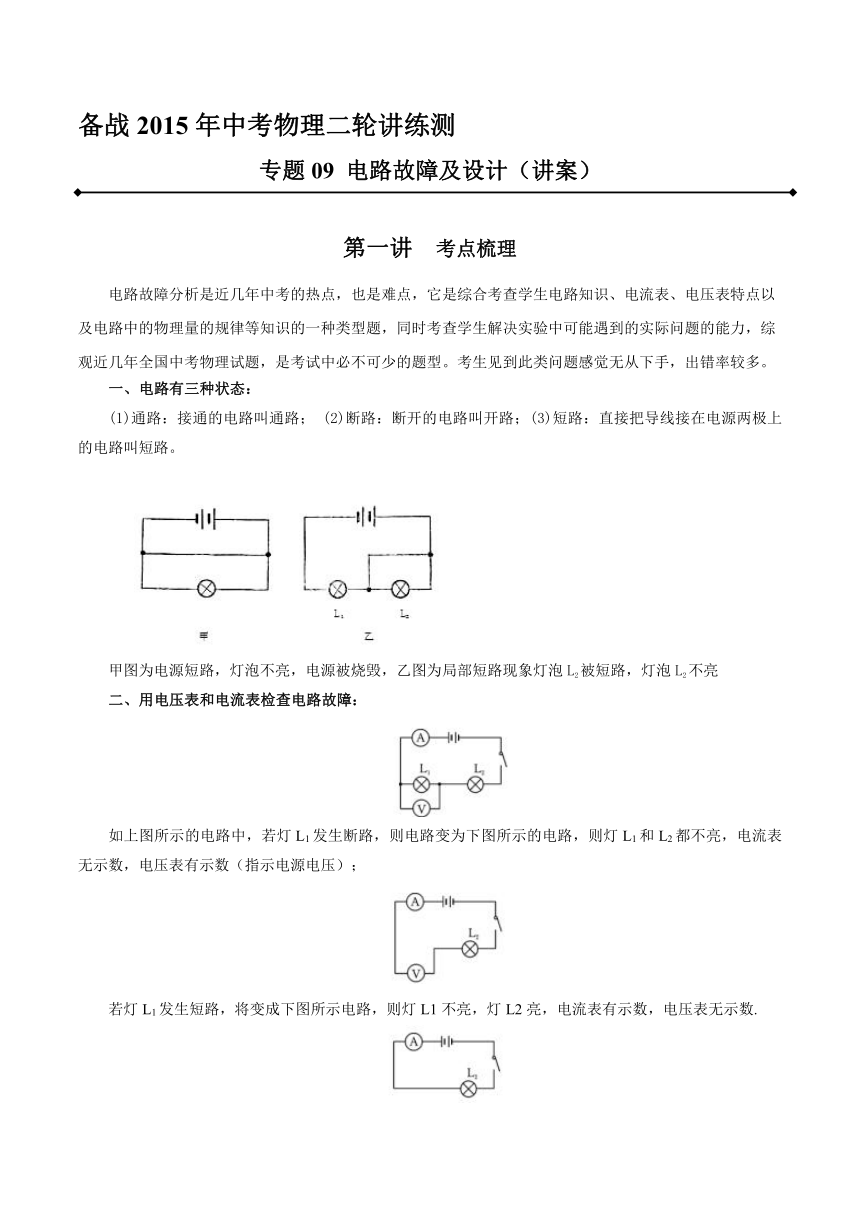

备战2015年中考物理二轮讲练测
专题09 电路故障及设计（讲案）
第一讲 考点梳理
电路故障分析是近几年中考的热点，也是难点 ( http: / / www.21cnjy.com )，它是综合考查学生电路知识、电流表、电压表特点以及电路中的物理量的规律等知识的一种类型题，同时考查学生解决实验中可能遇到的实际问题的能力，综观近几年全国中考物理试题，是考试中必不可少的题型。考生见到此类问题感觉无从下手，出错率较多。
一、电路有三种状态：
(1)通路：接通的电路叫通路； (2)断路：断开的电路叫开路；(3)短路：直接把导线接在电源两极上的电路叫短路。
( http: / / www.21cnjy.com )
甲图为电源短路，灯泡不亮，电源被烧毁，乙图为局部短路现象灯泡L2被短路，灯泡L2不亮
二、用电压表和电流表检查电路故障：
( http: / / www.21cnjy.com )
如上图所示的电路中，若灯L1发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表有示数（指示电源电压）；
( http: / / www.21cnjy.com )
若灯L1发生短路，将变成下图所示电路，则灯L1不亮，灯L2亮，电流表有示数，电压表无示数.
( http: / / www.21cnjy.com )

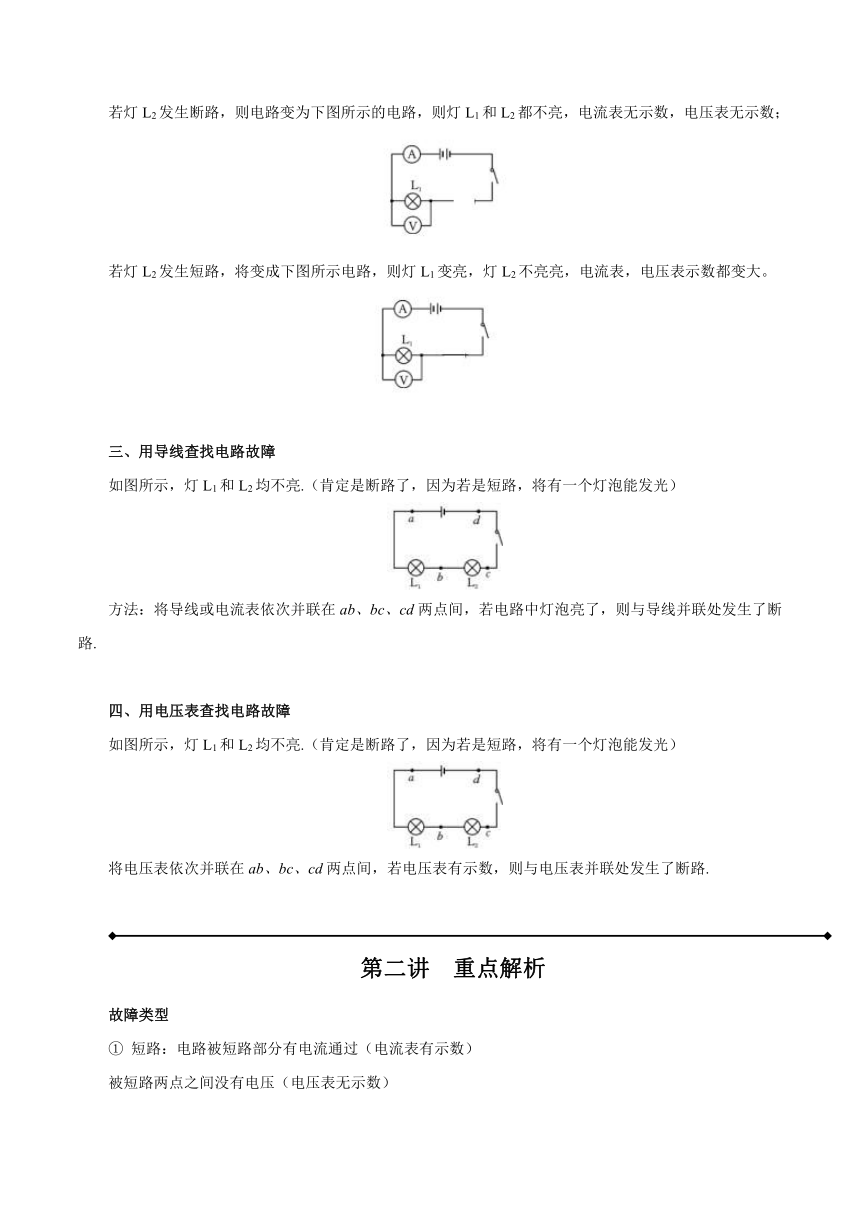

若灯L2发生断路，则电路变为下图所示的电路，则灯L1和L2都不亮，电流表无示数，电压表无示数；
( http: / / www.21cnjy.com )
若灯L2发生短路，将变成下图所示电路，则灯L1变亮，灯L2不亮亮，电流表，电压表示数都变大。
( http: / / www.21cnjy.com )
三、用导线查找电路故障
如图所示，灯L1和L2均不亮.（肯定是断路了，因为若是短路，将有一个灯泡能发光）
( http: / / www.21cnjy.com )
方法：将导线或电流表依次并联在ab、bc、cd两点间，若电路中灯泡亮了，则与导线并联处发生了断路.
四、用电压表查找电路故障
如图所示，灯L1和L2均不亮.（肯定是断路了，因为若是短路，将有一个灯泡能发光）
( http: / / www.21cnjy.com )
将电压表依次并联在ab、bc、cd两点间，若电压表有示数，则与电压表并联处发生了断路.
第二讲 重点解析
故障类型
① 短路：电路被短路部分有电流通过（电流表有示数）
被短路两点之间没有电压（电压表无示数）

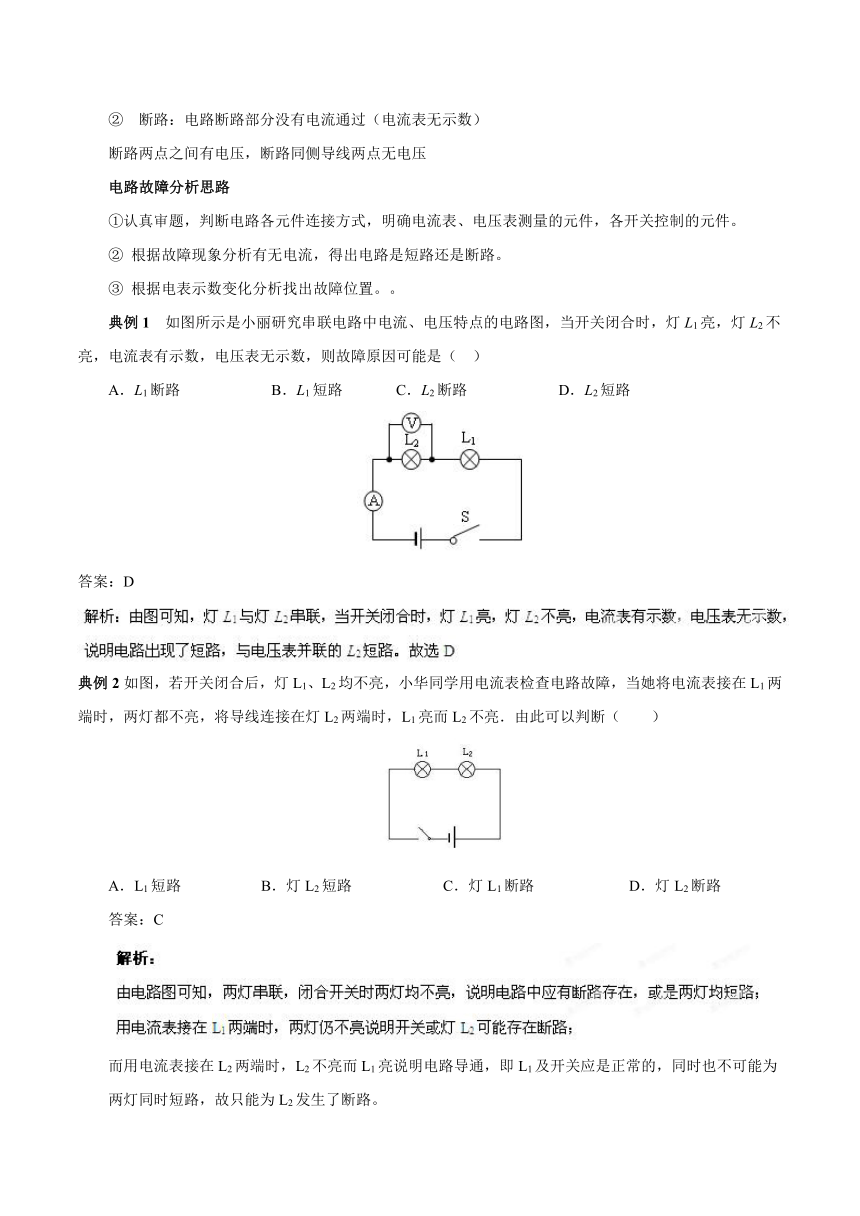

② 断路：电路断路部分没有电流通过（电流表无示数）
断路两点之间有电压，断路同侧导线两点无电压
电路故障分析思路
①认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。
② 根据故障现象分析有无电流，得出电路是短路还是断路。
③ 根据电表示数变化分析找出故障位置。。
典例1 如图所示是小丽研究串联电路中电流 ( http: / / www.21cnjy.com )、电压特点的电路图，当开关闭合时，灯L1亮，灯L2不亮，电流表有示数，电压表无示数，则故障原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
( http: / / www.21cnjy.com )
答案：D
典例2如图，若开关闭合后，灯L1、L2均不亮，小华同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮．由此可以判断（　　）
( http: / / www.21cnjy.com )
A．L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
答案：C
( http: / / www.21cnjy.com )而用电流表接在L2两端时，L2不亮而L1亮说明电路导通，即L1及开关应是正常的，同时也不可能为两灯同时短路，故只能为L2发生了断路。
典例3如图所示电路中，电源电压为6V，闭合 ( http: / / www.21cnjy.com )开关S时，灯泡L1、L2都不亮。若电路中的故障是灯L1断路，若用一块电压表查找故障，闭合开关S后，则下列说法中正确的是（ ）
A．电压表接在b、c两点间，电压表示数约6V
B．电压表接在a、b两点间，电压表示数约6V
C．电压表接在c、d两点间，电压表示数为0V
D．电压表接在a、d两点间，电压表示数为0V
答案：B C
解析：
A．电压表接在b、c两点间 ( http: / / www.21cnjy.com )，电路仍是断路，电压表示数约0V；B．电压表接在a、b两点间，相当于电压表串联在电路中，电压表示数近似于电源电压约6V；C．电压表接在c、d两点间，电路仍是断路，电压表示数为0V；D．电压表接在a、d两点间，测得是电源电压约6V。故选BC
第三讲 方法点睛
电路中出现的故障一般分为两种情况：一种是短路，另一种是断路.而不同的电路故障一般是通过灯泡和电表的情况来体现的，具体判断方法如下：
（1）根据灯泡的情况判断电路故障的总结：
①灯泡发光（即用电器工作），表明电路为通路；
②电流表无示数，可能是从电流表两接线柱到电源两极间某处断路，或电流表被短路（此种情况极少）.
（3）根据电压表的情况判断电路故障的总结：
①电压表有示数，可以肯定从电压表两接线柱到电源两极间的电路为通路，有可能是与电压表并联的部分电路出现断路；
②电压表无示数，可能是从电压表两接线柱到电源两极间的电路某处断路，或与电压表相并联的部分电路被短路。
第一练 练实题——随堂小练
1. 有关用电常识的书中，列出了白炽灯的常见故障与检修方法，其中一项故障现象如下（ ）
故障现象 可能原因 检修方法
灯泡不亮 1、灯泡的灯丝断了2、灯头内的电线断了3、灯头、开关等处的接线松动，造成接触不良 换新灯泡换新线并接好检查加固
从电路来看，上述故障现象可能的原因可以概括成一个原因，这个原因是
A．电路出现了断路　　　 　B．电路出现了短路
C．并联变成了串联　　　 　D．串联变成了并联
2. 在下图所示的电路中，电源电压保持 ( http: / / www.21cnjy.com )不变。当电键S闭合后，只有一个电表的示数发生变化。若电路中只有一处故障，且只发生在电阻R或小灯L上，则（ ）
A．电压表V的示数发生变化，小灯L断路
B．电压表V的示数发生变化，小灯L短路
C．电流表A的示数发生变化，电阻R断路
D．电流表A的示数发生变化，电阻R短路
3. 如图所示电路中，电源电压保持不变，灯泡L、电阻R可能出现了断路故障，若在灯泡L两端并联一根导线，闭合电键S：
（1）两个电表中示数一定大于零的电表是 表；
（2）若电流表的指针有明显的偏转，则电路中的故障是 。
4. 如图所示，开关S闭合时可能发生的现象是（ ）
( http: / / www.21cnjy.com )
A、L1的灯丝全烧断
B、L2的灯丝全烧断
C、L1和L2的灯丝都全烧坏
D、电池会烧坏
第二练 练原创——预测提升
1. 如图所示，当开关闭合时，发生的现象是：
⑴灯正常发光　　　　　　⑵灯不亮　　⑶电源会被烧坏　　　　　⑷灯会被烧坏
A．⑴　　　　B．⑵　　　C．⑶和⑷　　　D．⑵和⑶
( http: / / www.21cnjy.com )
2. 在如图所示电路中，当闭合开关 ( http: / / www.21cnjy.com )S后，发现两灯都不亮，电流表的指针几乎指在“0“刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（ ）
A．电流表坏了 B．灯泡L1的灯丝断了
C．两个灯泡都断路 D．灯泡L2的灯丝断了
3. 【2014-2015学年 江 ( http: / / www.21cnjy.com )苏省南京市高淳区九年级上学期期中质量调研检测】如图所示是小丽研究串联电路中电流、电压特点的电路图，当开关闭合时，灯L1亮，灯L2不亮，电流表有示数，电压表无示数，则故障原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
( http: / / www.21cnjy.com )
4、【2014-2015学年 昆明三中八年级 ( http: / / www.21cnjy.com )上学期期中考试】小宇同学用电流表测两只电灯串联后的电流（如图），他发现开关S闭合后，两只电灯都发光，但电流表却纹丝不动，则可能的故障原因是（ ）
( http: / / www.21cnjy.com )
A．电流表的一个接线柱没接上
B．电流表的正负接线柱接反了
C．电流表内部线圈断裂，使电流无法通过
D．电流表两接线柱的接线相碰，使电流表被短路
S
L2
L1
b
d
a
c
S
L
A
R
V
S
V
A
R
L
第12题图
