2015年中考物理二轮专题复习教案：专题15 电磁作图

备战2015年中考物理二轮讲练测
专题15 电磁作图（讲案）
( http: / / www.21cnjy.com )

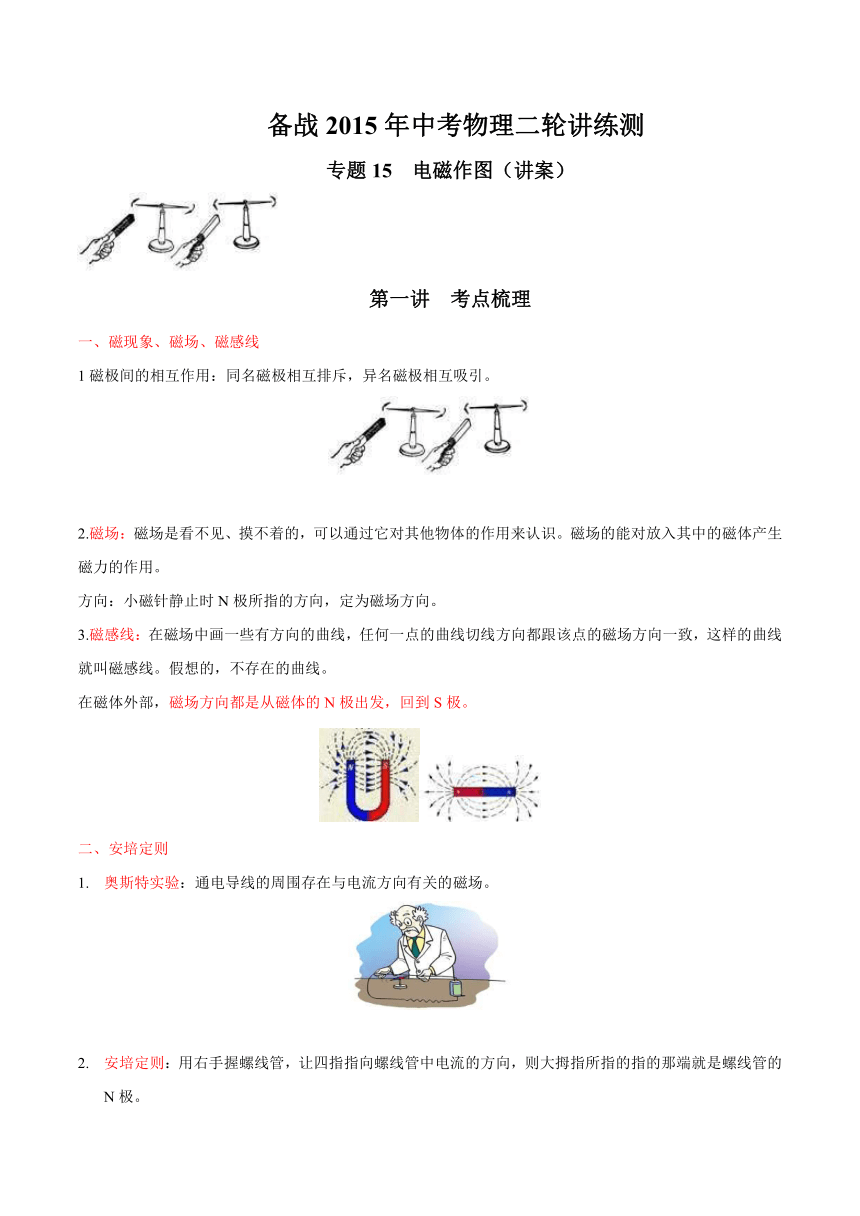

第一讲 考点梳理
磁现象、磁场、磁感线
1磁极间的相互作用：同名磁极相互排斥，异名磁极相互吸引。
2.磁场：磁场是看不见、摸不着的，可以通过它对其他物体的作用来认识。磁场的能对放入其中的磁体产生磁力的作用。
方向：小磁针静止时N极所指的方向，定为磁场方向。
3.磁感线：在磁场中画一些有方向的曲线，任何一点的曲线切线方向都跟该点的磁场方向一致，这样的曲线就叫磁感线。假想的，不存在的曲线。
在磁体外部，磁场方向都是从磁体的N极出发，回到S极。
安培定则
奥斯特实验：通电导线的周围存在与电流方向有关的磁场。
安培定则：用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的指的那端就是螺线管的N极。
3.电磁铁磁性的强弱与线圈的匝数、电流的强弱、铁芯的有无有关。

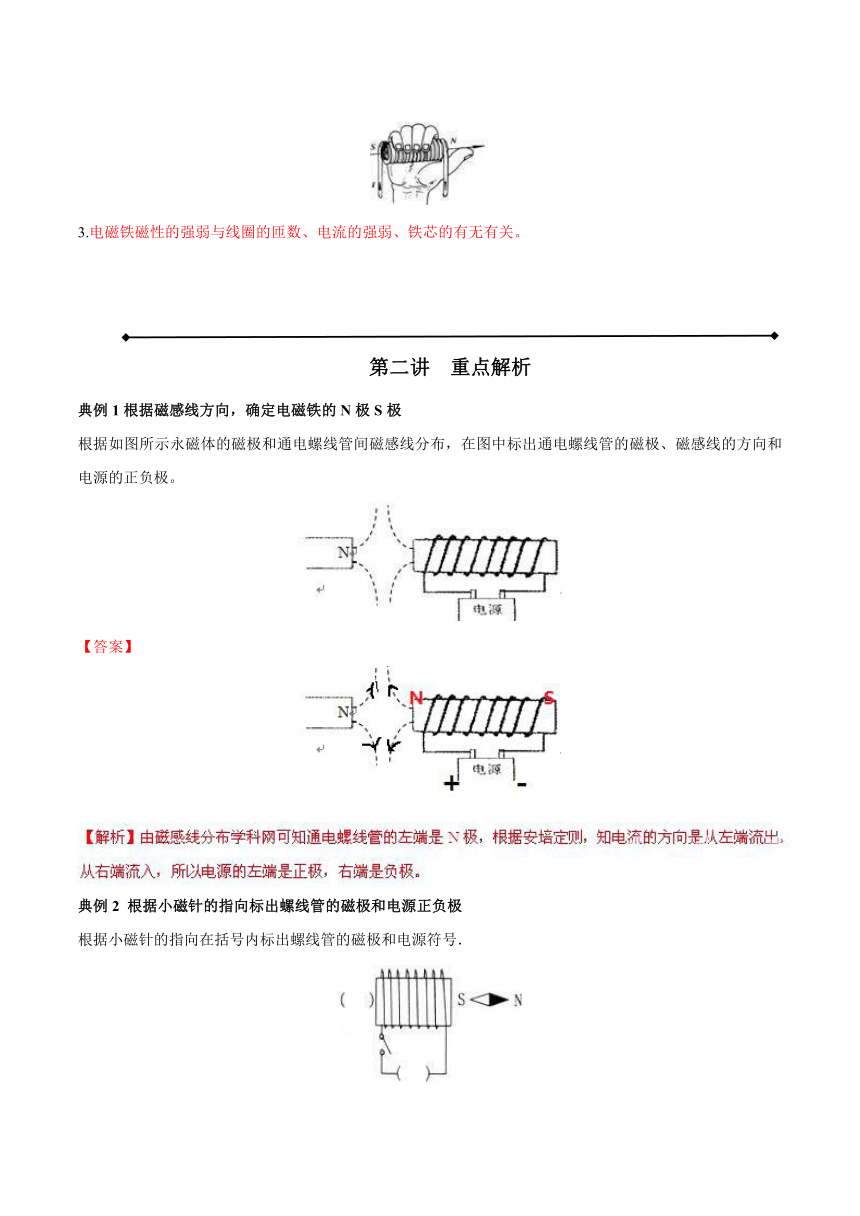

第二讲 重点解析
典例1根据磁感线方向，确定电磁铁的N极S极
根据如图所示永磁体的磁极和通电螺线管间磁感线分布，在图中标出通电螺线管的磁极、磁感线的方向和电源的正负极。
( http: / / www.21cnjy.com )
【答案】
( http: / / www.21cnjy.com )
典例2 根据小磁针的指向标出螺线管的磁极和电源正负极
根据小磁针的指向在括号内标出螺线管的磁极和电源符号．
( http: / / www.21cnjy.com )

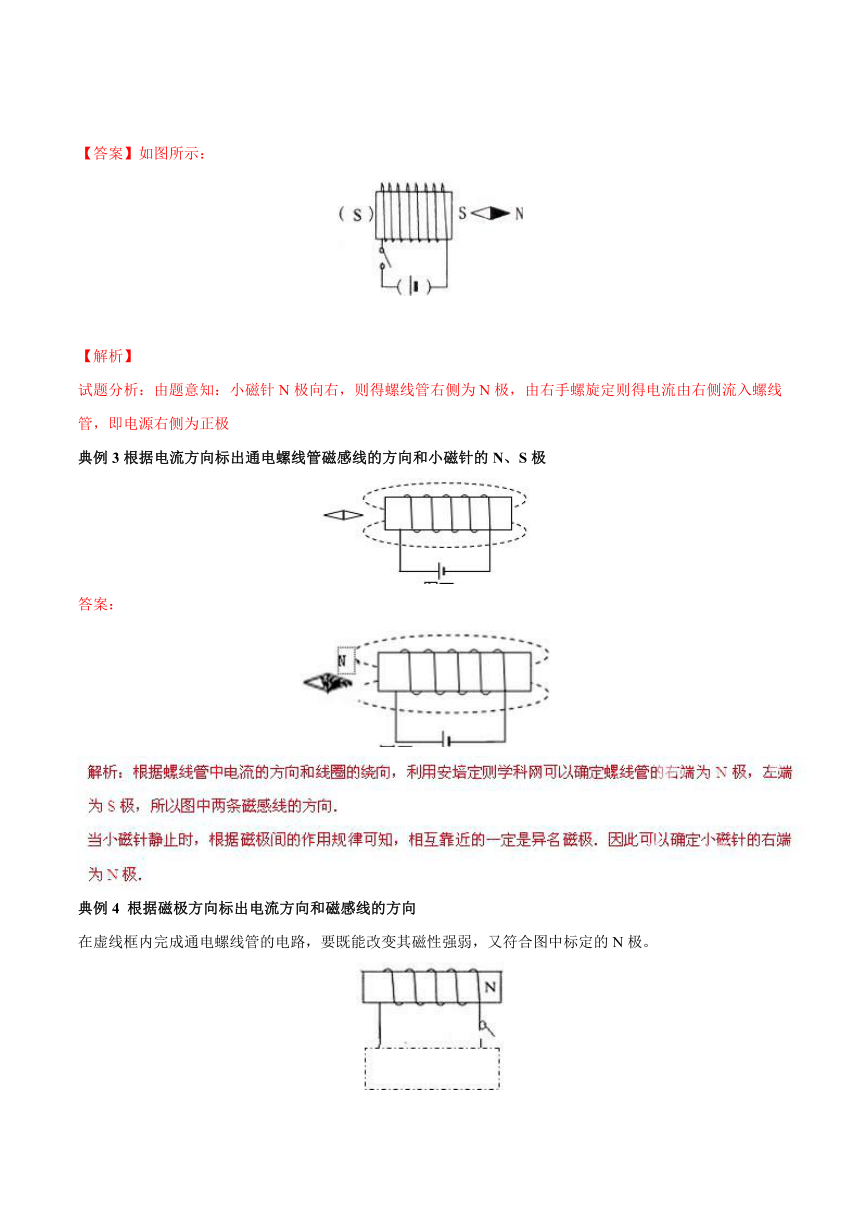

【答案】如图所示：
( http: / / www.21cnjy.com )
【解析】
试题分析：由题意知：小磁针N极向右，则得螺线管右侧为N极，由右手螺旋定则得电流由右侧流入螺线管，即电源右侧为正极
典例3根据电流方向标出通电螺线管磁感线的方向和小磁针的N、S极
( http: / / www.21cnjy.com )
答案：
( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )典例4 根据磁极方向标出电流方向和磁感线的方向
在虚线框内完成通电螺线管的电路，要既能改变其磁性强弱，又符合图中标定的N极。
( http: / / www.21cnjy.com )
答案：
( http: / / www.21cnjy.com )
解析：在电磁铁匝数一定情况下，要改变电磁 ( http: / / www.21cnjy.com )铁的磁性强弱，就只能改变其电流大小．就要求电路中接入滑动变阻器．而符合图中标定的通电螺线管的N极，则由安培定则可知，电源的正极在左边．如图：
第三讲 方法点睛
电磁作图注意：
磁场方向：小磁针静止时所指的方向就是此处磁场的方向。知道了磁场方向，就能够分清磁体的N极S极，
安培定则把磁场方向、电流方向联系在一起。
在电磁作图中，小磁针的指向、磁场方向、磁体的N极S极、电流方向、电源的正负极这五个要素中，知道其中的一个就能够画出另外的几个。
第一练 练实题——随堂小练
1．在图中，标出通电螺线管和小磁针的N、S极及磁感线的方向
( http: / / www.21cnjy.com )
2．根据图丙的信息，标出通电螺线管的N极，并标出磁感线的方向。
( http: / / www.21cnjy.com )
3. 如图所示，当开关闭合后，两螺线管向相反方向运动，请你把乙螺线管的导线连入这个电路。
( http: / / www.21cnjy.com )
4. 如图所示，为地球磁场的N、S极，请在图中的曲线上用箭头标出地磁场的磁感线方向。
( http: / / www.21cnjy.com )
5.标示出通电螺线管磁感线的方向和小磁针的N、S极．
( http: / / www.21cnjy.com )
第二练 练原创——预测提升
1、根据所给条件，利用图14-3-10中各螺线管的电流方向，判断所接电源的正负极。
( http: / / www.21cnjy.com )
在图中标出通电螺线管的北极
( http: / / www.21cnjy.com )
3. 请正确画出右上方图中通电螺线管上导线的绕法，并标出通电螺线管的N、S极。
( http: / / www.21cnjy.com )
4.标出磁感线方向，小磁针的N、S极和电源的正、负极。
( http: / / www.21cnjy.com )
5. 根据图中通电螺线管的N极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。
( http: / / www.21cnjy.com )
6.如图所示，闭合开关S后，请标出图中放置的小磁针静止时的N极。
( http: / / www.21cnjy.com )
