从不同的方向看

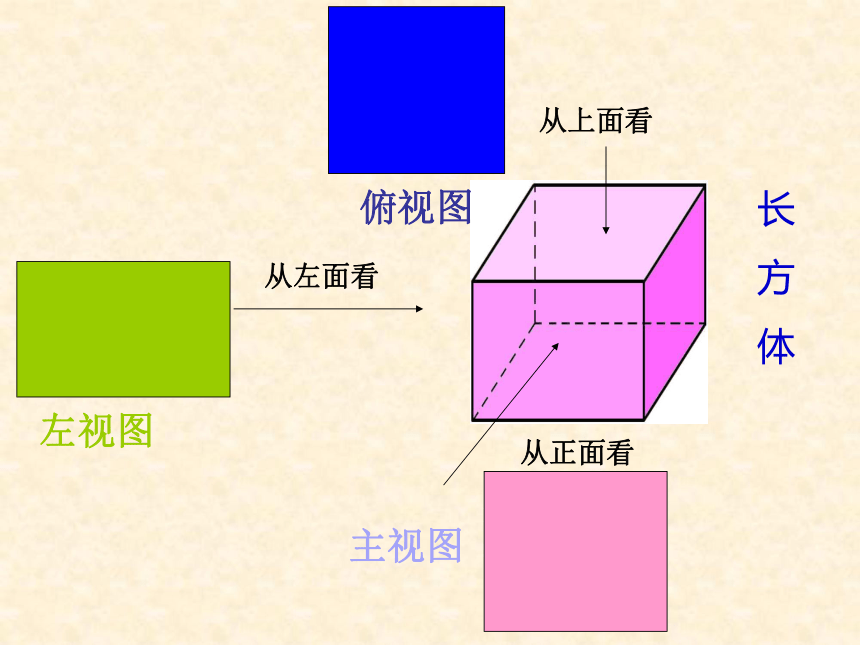

课件34张PPT。4.1.2 从不同的方向看第四章 图形认识初步横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.题西林壁苏轼 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。 数学中我们常从三个不同方向看同一物体。长
方

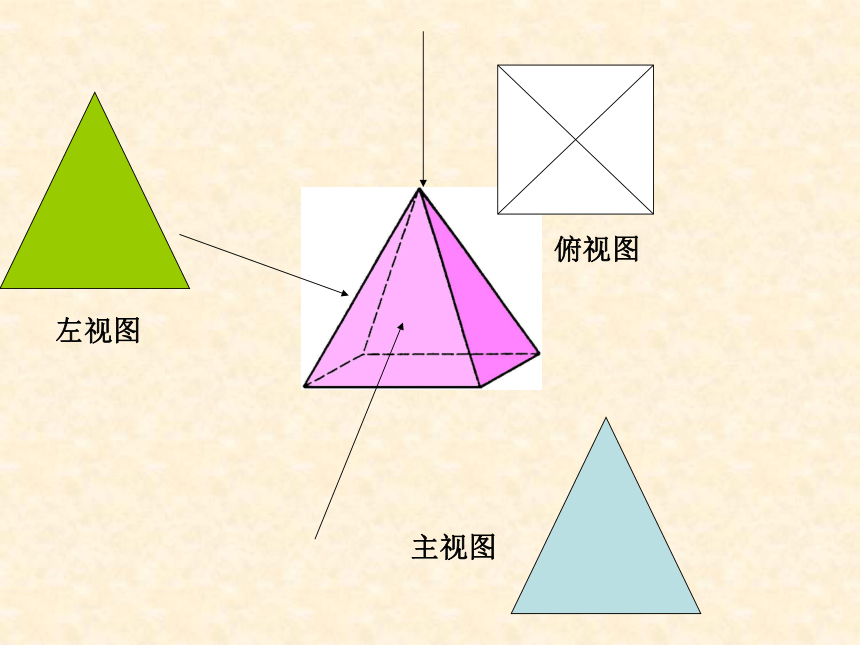

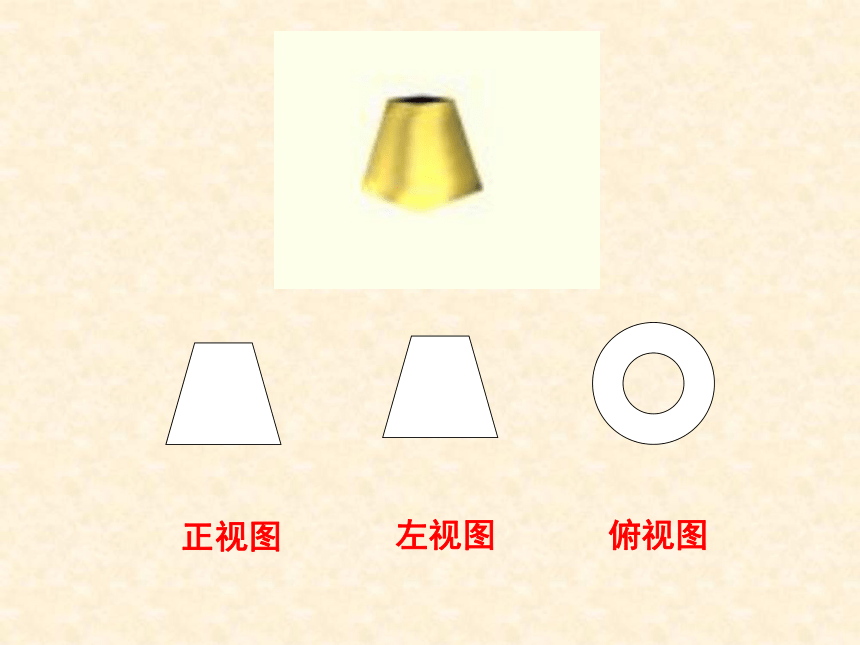

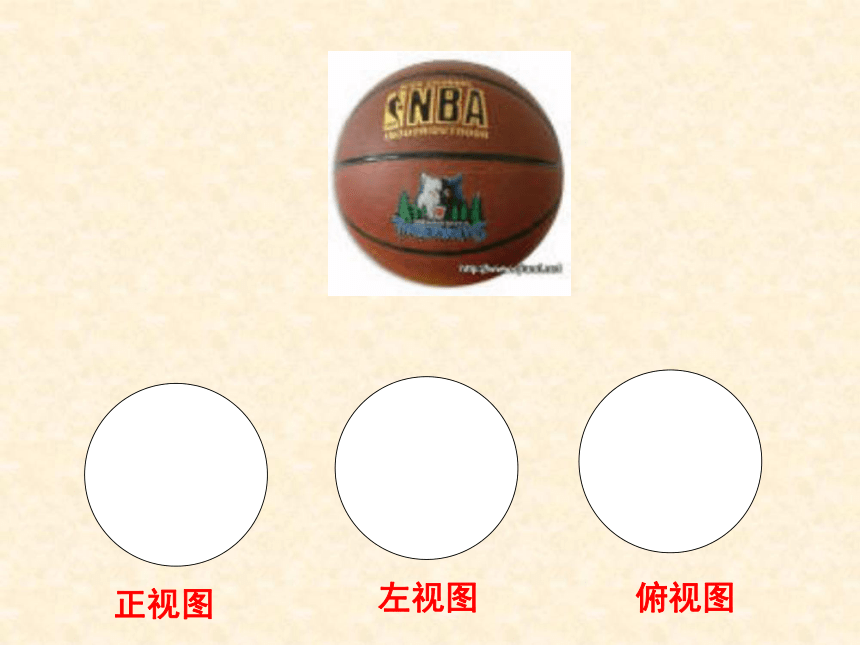

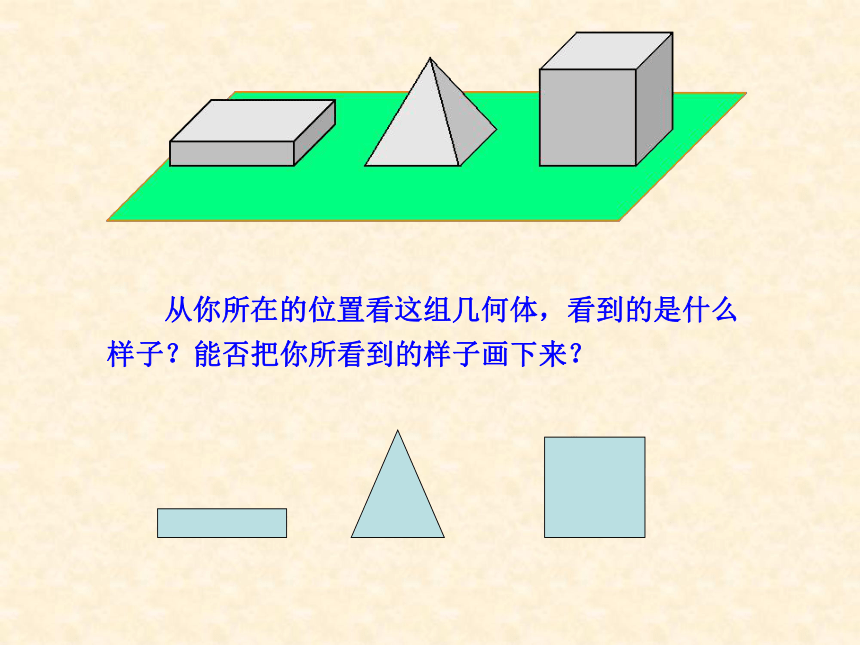

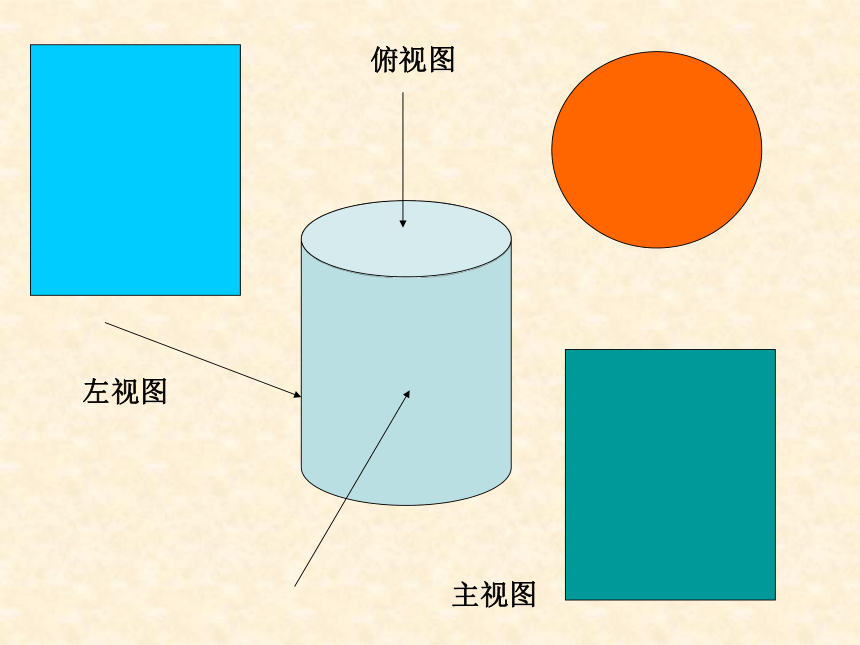

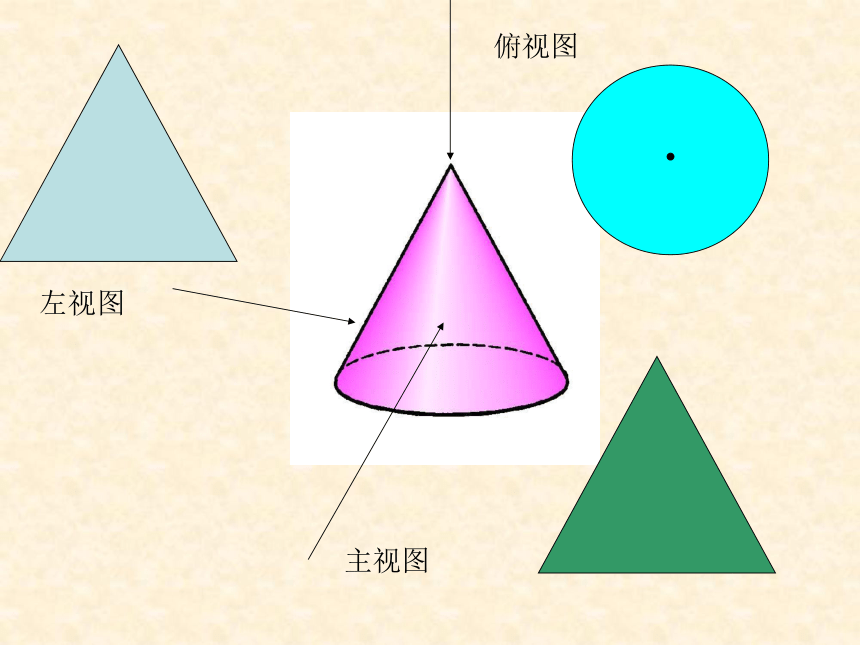

体从正面看从左面看从上面看主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图主视图左视图俯视图 从你所在的位置看这组几何体，看到的是什么样子？能否把你所看到的样子画下来？从上面看从左面看从正面看主视图左视图俯视图ABC（　　）（　　 ）（　　）AAB考考你俯视图左视图正视图ABC（　　）（　　）（　　）BCB立体图形和平面图形的转化：从不同角度看，你能得出什么样的平面图形？主视图左视图俯视图画出下面几何体的主视图、左视图与俯视图画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图探究利用骰子，摆成下面的图形，分别从正面、左面、上面观察这个图形，各能得到什么平面图形？下面是一个组合图形的三视图，请描述物体形状正视图左视图俯视图物体形状思考：从前向后看到的图叫正视图，从左向右看到的图叫侧视图，从上向下看到的图叫俯视图。三视图的概念从三个不同方向看同一物体三视图的概念俯视图侧视图正视图正方形口答 ? 从不同方向看以下立体图形得到的平面图形是什么图形？正方体正视图长方形俯视图侧视图长方形长方形长方体圆锥球体圆柱圆台正六棱柱侧视图.× 探究 ? 正四棱台正四棱锥小结正方形正方形正方形矩形矩形矩形矩形矩形圆圆圆圆圆圆等腰三角形等腰三角形等腰梯形等腰梯形侧视图正视图俯视图下面三视图是表示哪个几何体？侧视图正视图俯视图思考：下图中的三视图表示哪个几何体？【探究】1、如右图是由几个小立方体所搭几何体的俯视图，小正方形中的数字表示在该位置小正方体的个数。
? 探究 ? 你能摆出这个几何体吗？ 试画出这个几何体的正视图与侧视图。正视图：侧视图：1122【反思】 2、你能由三视图得到该几何体吗？
1、你能画出一个几何体的三视图吗？作业
