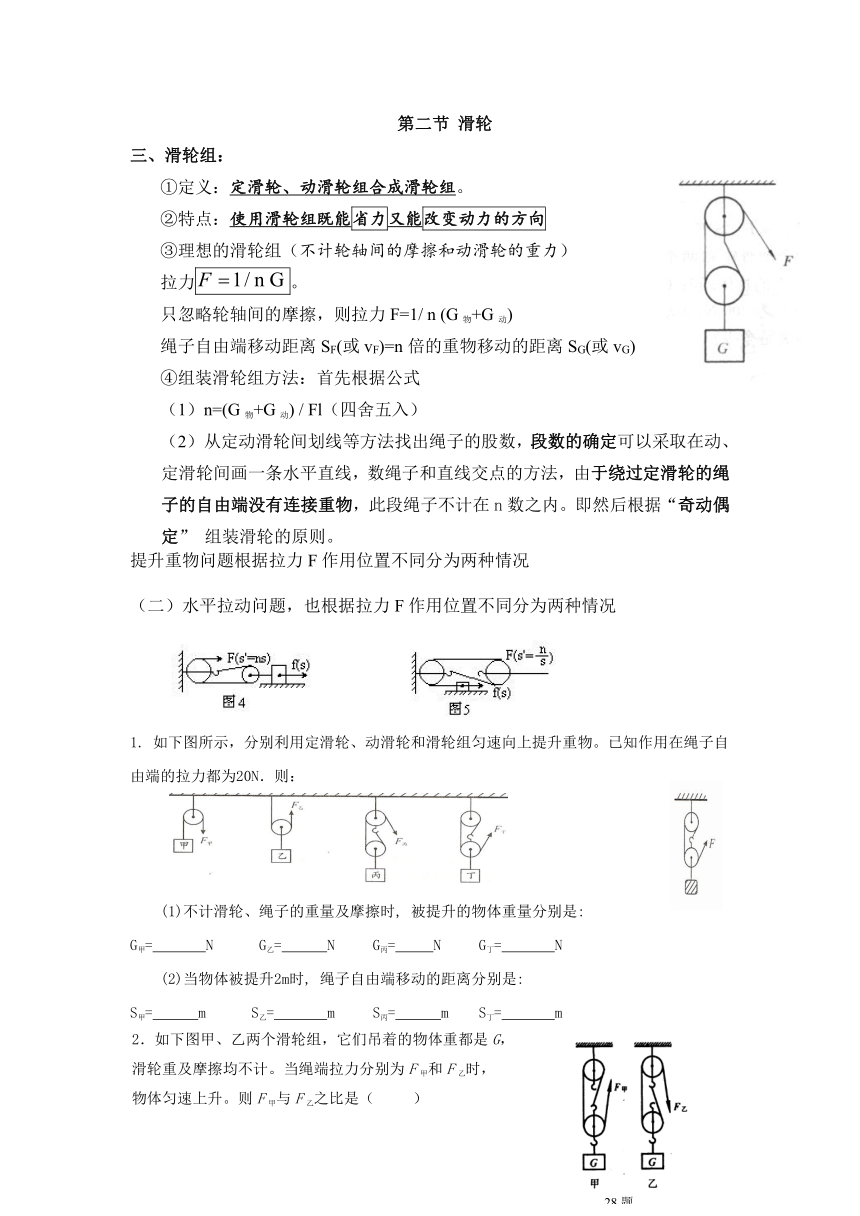

第二节 滑轮
三、滑轮组：
①定义：定滑轮、动滑轮组合成滑轮组。
②特点：使用滑轮组既能省力又能改变动力的方向
③理想的滑轮组（不计轮轴间的摩擦和动滑轮的重力）
拉力。
只忽略轮轴间的摩擦，则拉力F=1/ n (G物+G动)
绳子自由端移动距离SF(或vF)=n倍的重物移动的距离SG(或vG)
④组装滑轮组方法：首先根据公式
n=(G物+G动) / Fl（四舍五入）
从定动滑轮间划线等方法找出绳子的股数，段数的确定可以采取在动、定滑轮间画一条水平直线，数绳子和直线交点的方法，由于绕过定滑轮的绳子的自由端没有连接重物，此段绳子不计在n数之内。即然后根据“奇动偶定” 组装滑轮的原则。
提升重物问题根据拉力F作用位置不同分为两种情况
（二）水平拉动问题，也根据拉力F作用位置不同分为两种情况
1. 如下图所示，分别利用定滑轮、动滑轮和滑轮组匀速向上提升重物。已知作用在绳子自由端的拉力都为20N．则：
(1)不计滑轮、绳子的重量及摩擦时, 被提升的物体重量分别是:
G甲= N G乙= N G丙= N G丁= N
(2)当物体被提升2m时, 绳子自由端移动的距离分别是:
S甲= m S乙= m S丙= m S丁= m
2．如下图甲、乙两个滑轮组，它们吊着的物体重都是G，
滑轮重及摩擦均不计。当绳端拉力分别为F甲和F乙时，
物体匀速上升。则F甲与F乙之比是（ ）
A．l∶l． B．2∶3． C．3∶2． D．4∶5．
3．若要用30N的力刚好提起100N的物体，下列简单机械中可以采用的是（不计机械本身重和摩擦）（ ）
A. 一个定滑轮 B. 一个动滑轮 C. 杠杆 D. 一个滑轮组
9.利用两只滑轮和一根绳子，组成滑轮组将一重物水平拉动，滑轮组的装配有如图12-31所示甲、乙所示的两种情况，则 （ ）
A.甲种情况省力 B.乙种情况省力
C.甲和乙省力情况一样 D.条件不足，无法判断
4.如图所示的滑轮组，不计拉线质量及滑轮转动摩擦。重物G=100N，
每一个滑轮重20N。当绳自由端拉力F竖直向上大小为30N时，重
物G对地面的压力为 N。拉力F为 N时，恰能让重物G
匀速上升。若重物G能以0.1m/s的速度匀速上升，则绳自由端向上
运动速度为 _____m/s。
3.如图所示，不计动滑轮的质量及转动摩擦，当竖直
向上的力F=10N时，恰能使重物G匀速上升，则重
物G= N，绳固定端拉力为 N，重物上升
10cm，力F向上移动 cm。
5.如图所示装置，滑轮A重40N，滑轮B、C各重
20N，重物G=200N。则：不计拉线质量及滑轮转动
摩擦影响，绳自由端在力F作用下以60mm/s向下运动，则力F的大
小是_______N;重物G在1min内能上升的距离为________cm（绳子足够长）.
二、选择：
1.用如图所示的滑轮组提升物体，以及已知物体重200牛，物体匀速上升1米，
不计滑轮组重及摩擦，则：（ ）
A.拉力为80牛 B.拉力为40牛
C.绳的自由端拉出4米 D.绳的自由端拉出1米
2.使用如图所示的装置来提升物体时，既能省力又能改变力的方向的装置是：
三、作图：
1.如图所示的是用一个定滑轮和一个动滑轮组成的滑轮组，用这个滑轮组提升重为
300牛的重物（忽略滑轮组和绳子重及摩擦）
(1)在图甲上画出当动力F=150牛时绳子绕法；
(2)在图乙上画出当动力F=100牛时绳子的绕法。
2．如图11.3.8所示装置，滑轮A重40N，滑轮B、C各重20N，重物G=200N。求：不计拉线质量及滑轮转动摩擦影响，绳自由端在力F作用下，恰能以60mm/s向下运动，则力F的大小是多少？重物G在1min内能上升多少距离？（绳子足够长）
28题
图11.3.8
