期末复习 电 磁 （含答案） 2023-2024学年沪科版九年级全一册物理

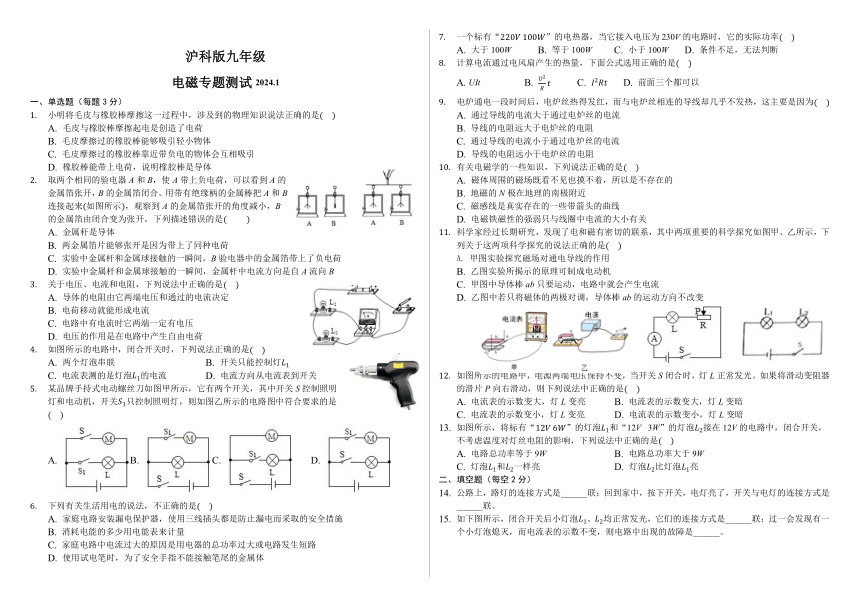

沪科版九年级
电磁专题测试2024.1
一、单选题（每题3分）
小明将毛皮与橡胶棒摩擦这一过程中，涉及到的物理知识说法正确的是
A. 毛皮与橡胶棒摩擦起电是创造了电荷
B. 毛皮摩擦过的橡胶棒能够吸引轻小物体
C. 毛皮摩擦过的橡胶棒靠近带负电的物体会互相吸引
D. 橡胶棒能带上电荷，说明橡胶棒是导体
取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。用带有绝缘柄的金属棒把A和B连接起来如图所示，观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。下列描述错误的是
A. 金属杆是导体
B. 两金属箔片能够张开是因为带上了同种电荷
C. 实验中金属杆和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷
D. 实验中金属杆和金属球接触的一瞬间，金属杆中电流方向是自A流向B
关于电压、电流和电阻，下列说法中正确的是
A. 导体的电阻由它两端电压和通过的电流决定
B. 电荷移动就能形成电流
C. 电路中有电流时它两端一定有电压
D. 电压的作用是在电路中产生自由电荷
如图所示的电路中，闭合开关时，下列说法正确的是
A. 两个灯泡串联 B. 开关只能控制灯
C. 电流表测的是灯泡的电流 D. 电流方向从电流表到开关
某品牌手持式电动螺丝刀如图甲所示，它有两个开关，其中开关S控制照明灯和电动机，开关只控制照明灯，则如图乙所示的电路图中符合要求的是
B. C. D.
下列有关生活用电的说法，不正确的是
A. 家庭电路安装漏电保护器，使用三线插头都是防止漏电而采取的安全措施
B. 消耗电能的多少用电能表来计量
C. 家庭电路中电流过大的原因是用电器的总功率过大或电路发生短路
D. 使用试电笔时，为了安全手指不能接触笔尾的金属体
一个标有“”的电热器，当它接入电压为230V的电路时，它的实际功率
A. 大于100W B. 等于100W C. 小于100W D. 条件不足，无法判断
计算电流通过电风扇产生的热量，下面公式选用正确的是
A. UIt B. C. D. 前面三个都可以
电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为
A. 通过导线的电流大于通过电炉丝的电流
B. 导线的电阻远大于电炉丝的电阻
C. 通过导线的电流小于通过电炉丝的电流
D. 导线的电阻远小于电炉丝的电阻
有关电磁学的一些知识，下列说法正确的是
A. 磁体周围的磁场既看不见也摸不着，所以是不存在的
B. 地磁的N极在地理的南极附近
C. 磁感线是真实存在的一些带箭头的曲线
D. 电磁铁磁性的强弱只与线圈中电流的大小有关
科学家经过长期研究，发现了电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示，下列关于这两项科学探究的说法正确的是
甲图实验探究磁场对通电导线的作用
B. 乙图实验所揭示的原理可制成电动机
C. 甲图中导体棒ab只要运动，电路中就会产生电流
D. 乙图中若只将磁体的两极对调，导体棒ab的运动方向不改变
如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A. 电流表的示数变大，灯L变亮 B. 电流表的示数变大，灯L变暗
C. 电流表的示数变小，灯L变亮 D. 电流表的示数变小，灯L变暗
如图所示，将标有“”的灯泡和“12V 3W”的灯泡接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是
A. 电路总功率等于9W B. 电路总功率大于9W
C. 灯泡和一样亮 D. 灯泡比灯泡亮
二、填空题（每空2分）
公路上，路灯的连接方式是______联；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是______联。
如下图所示，闭合开关后小灯泡、均正常发光，它们的连接方式是______联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是______。
如图1所示的电路，当开关S闭合后，电流表测量的是通过______选填“电源”、“”或“”的电流，电流表的指针偏转如图2所示，电流表的示数为______ A。
两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是______；将它们串联在电路中，如图所示，则通过它们的电流关系是______以上两空均填“”、“”或“”
如图所示，电源电压恒为6V，定值电阻闭合开关S，电流表的示数为，则电流表的示数为______A，定值电阻的阻值为______。
如图所示，是研究“在相同时间内电流通过导体产生的热量与______的关系”的实验装置。若电阻丝，，通过电路中的电流为，则甲电阻丝在2min内产生的热量是______J。
在“探究通电螺线管周围的磁场方向”的实验中，在螺线管附近放置了一枚小磁针，通电后小磁针静止时的指向如图所示。图中螺线管的左端为______极，小磁针的A端为______极。
三、实验探究题（每空2分）
在测小灯泡电功率实验中，小杨同学选用的器材有：额定电压为的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等。
请根据图甲，用笔画线代替导线，将答图乙中的实物电路连接完整要求：向右移动滑动变阻器滑片时，电路中的电流变小，且导线不能交叉；
连接电路时，开关S必须______，滑动变阻器的滑片P应调到最______阻值处；
正确连接电路后，闭合开关S，发现电压表无示数，电流表有示数，原因是灯泡______其它部分均完好；
故障排除后，滑片移至某处，电压表表盘如图丙所示，其读数为______V，再读出电流表的示数，由此算出此时灯泡电功率______用字母表示；
小杨同学继续移动滑片P，将两电表对应的示数记录到下表中
实验序号 1 2 3 4 5
电压表示数
电流表示数
则灯泡的额定功率为______W，他分析表中数据，发现灯泡的电阻也在变化，主要原因是灯丝的电阻随温度的升高而______。
四、作图题（每题4分）
请在图中用笔画线代替导线将电灯、开关和插座正确接入家庭电路。
如图所示，闭合开关S后小磁针沿顺时针方向偏转后静止，请在图中括号内标出电源的“”“”极，并标出通过通电螺线管外A点的磁感线的方向。
五、计算题（10分）
九一班有一台饮水机，它的铭牌如表，工作电路如图所示，是温控开关，可以自动控制饮水机处于加热或保温状态。问：【；】
热水箱容量
额定电压 220V
加热功率 880W
将一满箱水从加热到，水吸收的热量是多少？
饮水机在加热状态下工作15min，消耗的电能是多少？
若在保温状态下，饮水机消耗的功率是44W，则的阻值是多少？
电学检测答案
一：BDCCC,DACDB,BDD
二：14：并，串 15：并，L2开路
16：L2，0.28 17：<，＝ 18：0.3,10
19：电阻，150 20：N，S
21：如图，断开，大，短路，0.5，U1I1，0.6，增大
