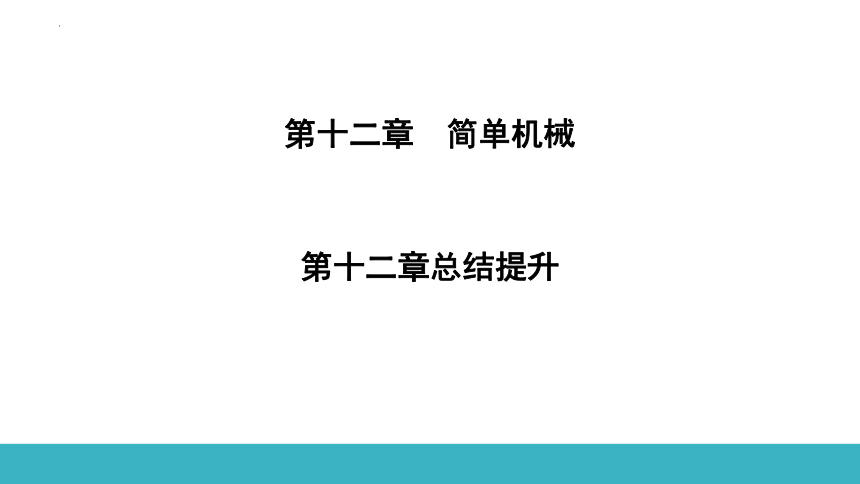

第十二章 简单机械
第十二章总结提升
1. (2022·广东模拟)如图所示,活塞式抽水机AOB部分可视为杠杆,O为支点,请画出作用在手柄A点动力F1的动力臂l1和B点所受阻力F2的示意图。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

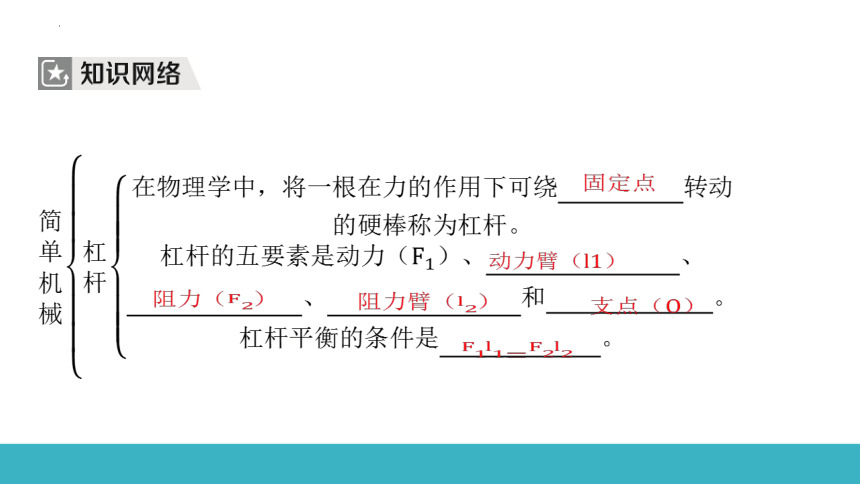

考点一 杠杆的五要素

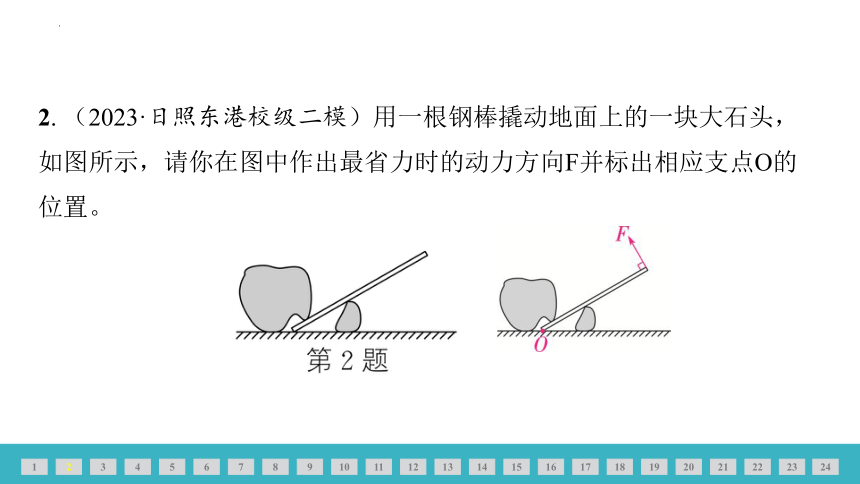

2. (2023·日照东港校级二模)用一根钢棒撬动地面上的一块大石头,如图所示,请你在图中作出最省力时的动力方向F并标出相应支点O的位置。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
考点二 杠杆的平衡条件及实验探究
3. (2022·百色)如图所示,轻质细杆可绕竖直墙上的O点转动,末端挂一个重为150N的物体,拉力F沿水平方向,当θ =45°时,拉力F= 150 N。 若保持拉力沿水平方向,让细杆按顺时针方向缓慢旋转到图中虚线位置,则拉力F将 变大 (填“变大”或“变小”)。
第3题
150
变大
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

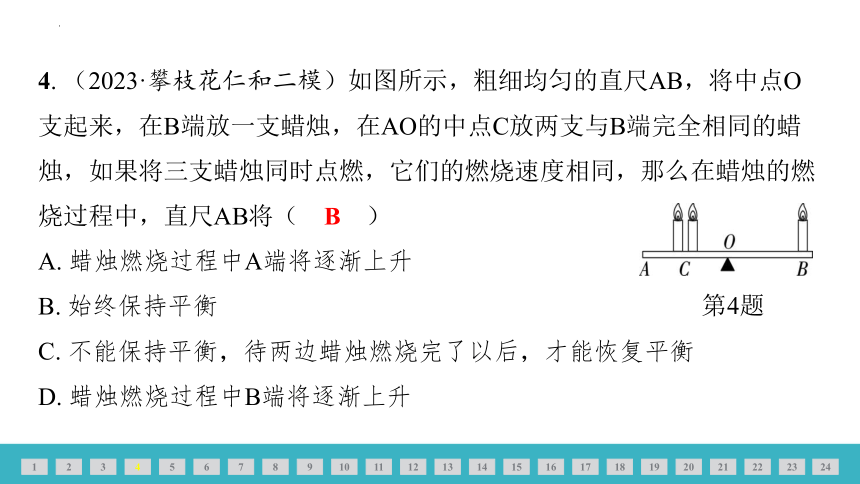

4. (2023·攀枝花仁和二模)如图所示,粗细均匀的直尺AB,将中点O支起来,在B端放一支蜡烛,在AO的中点C放两支与B端完全相同的蜡烛,如果将三支蜡烛同时点燃,它们的燃烧速度相同,那么在蜡烛的燃烧过程中,直尺AB将( B )
A. 蜡烛燃烧过程中A端将逐渐上升
B. 始终保持平衡
C. 不能保持平衡,待两边蜡烛燃烧完了以后,才能恢复平衡
D. 蜡烛燃烧过程中B端将逐渐上升
第4题
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

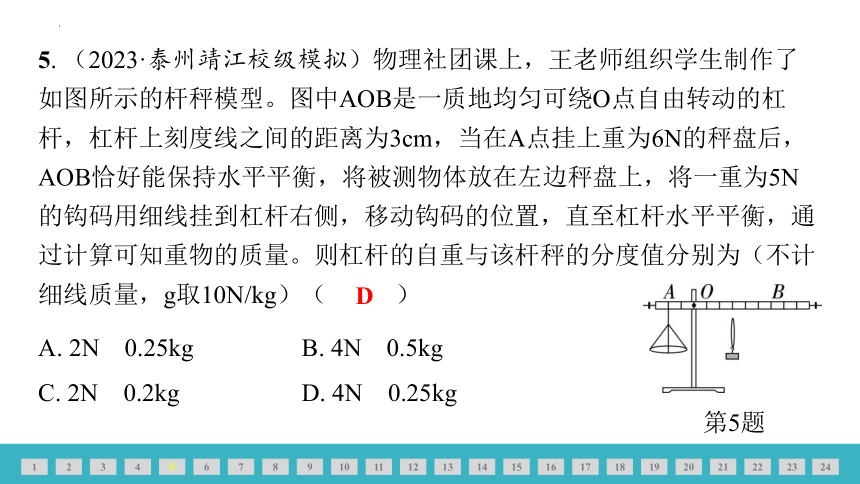

5. (2023·泰州靖江校级模拟)物理社团课上,王老师组织学生制作了如图所示的杆秤模型。图中AOB是一质地均匀可绕O点自由转动的杠杆,杠杆上刻度线之间的距离为3cm,当在A点挂上重为6N的秤盘后,AOB恰好能保持水平平衡,将被测物体放在左边秤盘上,将一重为5N的钩码用细线挂到杠杆右侧,移动钩码的位置,直至杠杆水平平衡,通过计算可知重物的质量。则杠杆的自重与该杆秤的分度值分别为(不计细线质量,g取10N/kg)( D )
D
A. 2N 0.25kg B. 4N 0.5kg
C. 2N 0.2kg D. 4N 0.25kg
第5题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
6. (2023·河南一模)小航和小萱在“探究杠杆平衡条件”的实验操作中,桌上摆放有钩码1盒(每个钩码为50g,共10个),弹簧测力计1个,杠杆尺及支架、细线。
(1) 小航将杠杆尺挂在支架上,紧接着的操作应该是 A 。
A. 调节平衡螺母使杠杆平衡
B. 轻轻拨动杠杆使其能够绕支点灵活转动
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(2) 如图甲所示,小航在已调好的杠杆左端2处挂了3只钩码,要使杠杆平衡,可以在杠杆右侧2处挂3个钩码,还可以在右侧 3处挂2个钩码(或1处挂6个钩码) (按“ 处挂 个钩码”填写)来完成。
3处挂2个钩码
(或1处挂6个钩码)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(3) 如图乙所示,小航将弹簧测力计挂在杠杆右端第4格处竖直向下拉使杠杆平衡,当拉杠杆的力由竖直向下逐渐变为向右下方拉的过程中,小航观察到弹簧测力计的示数变化情况是以下选项中的 A (填字母),请你叙述原因: 当拉杠杆的力由竖直向下逐渐变为向右下方拉的过程中,竖直向下拉,力臂最大,转为向右下方拉,力臂变小,力变大 。
A
当拉杠杆的力由竖直向下逐渐变为向右下方
拉的过程中,竖直向下拉,力臂最大,转为向右下方拉,力臂变小,力
变大
A. 逐渐变大 B. 逐渐变小
C. 先变大后变小 D. 先变小后变大
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(4) 小萱进行了如图丙所示的探究,但发现测出的拉力与杠杆的平衡条件不符合,原因是 杠杆自身重力对实验有影响 。
杠杆自身重力对实验有影响
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

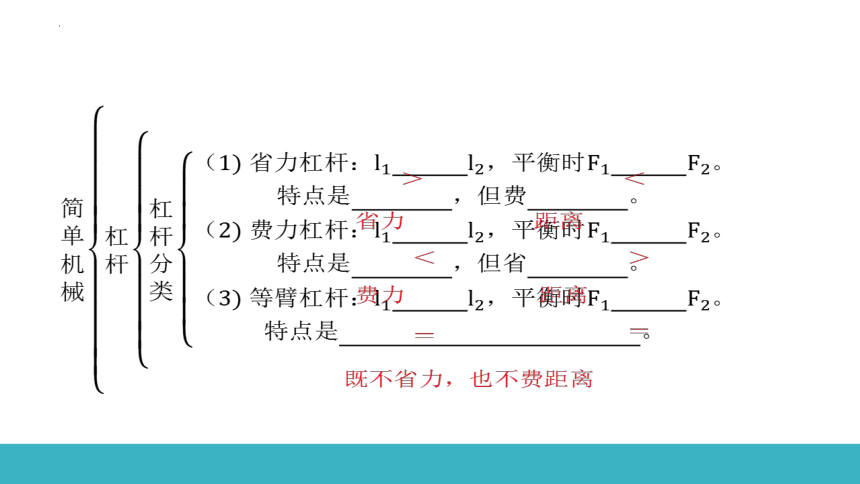

考点三 杠杆的分类
7. (2023·商丘柘城一模)如图所示为工人师傅用笤帚扫地的情景,若把左手握处视作支点,则笤帚是 费力 (填“省力”“费力”或“等臂”)杠杆,就扫地的过程分析,使用这样的杠杆的好处是 省距 。
第7题
费力
省距离
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
8. (2023·漯河召陵一模)在如图所示的工具中,使用时属于省力杠杆的是( A )
A. 核桃夹 B. 筷子
A
C. 托盘天平 D. 理发剪刀
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

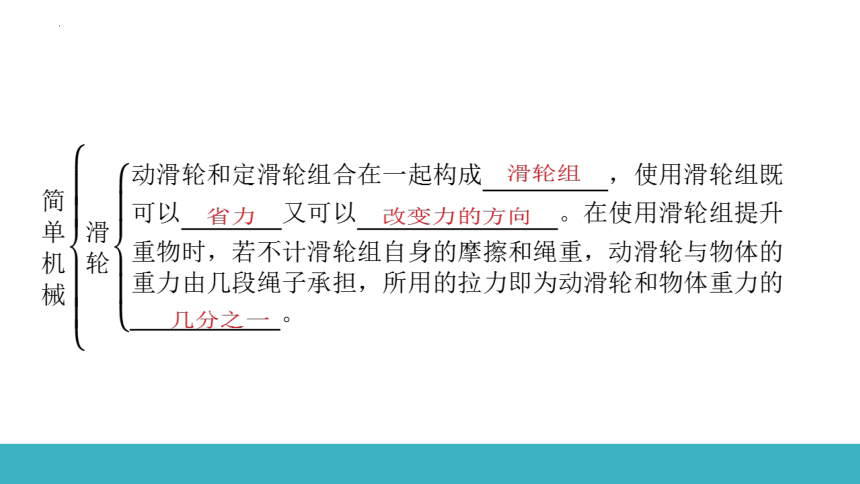

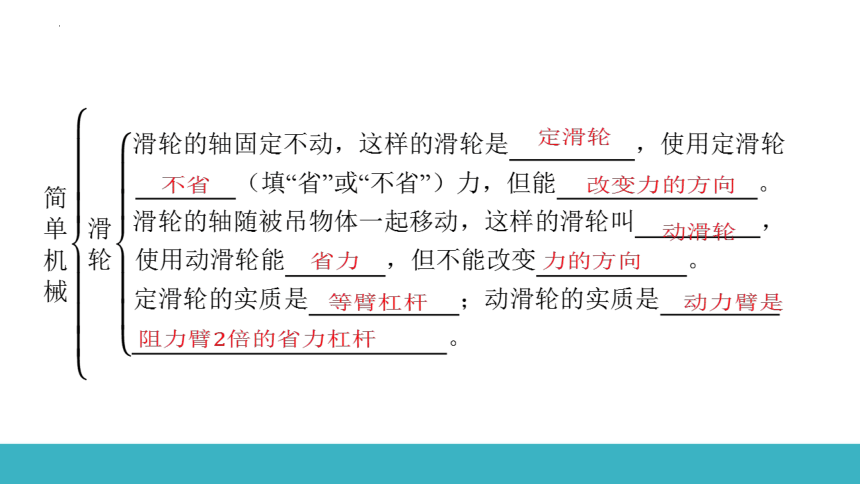

考点四 滑轮和滑轮组
9. 用下列方法匀速提升同一重物,若不计绳子、滑轮的重力及摩擦,则其中最省力的是( D )
A
B
C
D
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
10. (2023·乌鲁木齐沙依巴克模拟)星星同学用如图所示的装置运送物体A,下列说法正确的是( B )
A. 图中的动滑轮相当于一个费力杠杆
B. 图中的定滑轮只能改变拉力的方向
C. 绳子自由端下拉1m,物体A上升3m
D. 质量为60kg的星星同学利用此滑轮组可以提起200kg的物体A
第10题
B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
11. (2022·甘肃)如图所示,某工人站在地面上使用由三个滑轮组成的滑轮组提升重物,请用笔画线代替绳子,画出最省力的绕绳方法。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

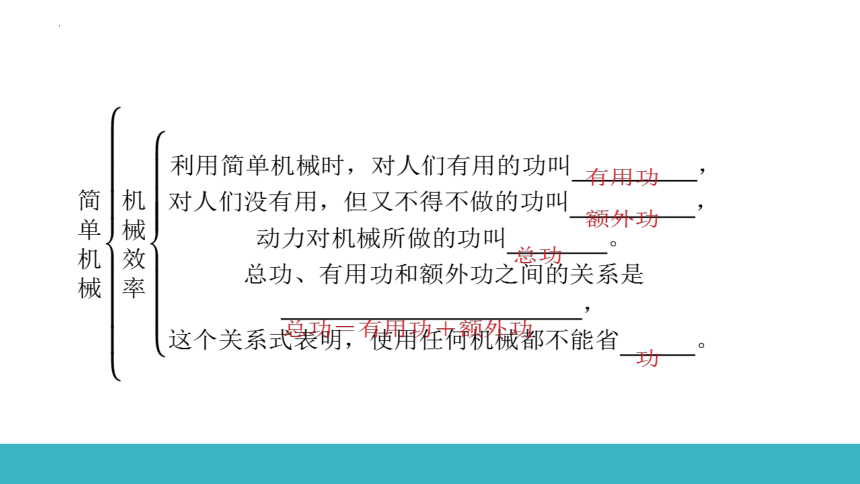

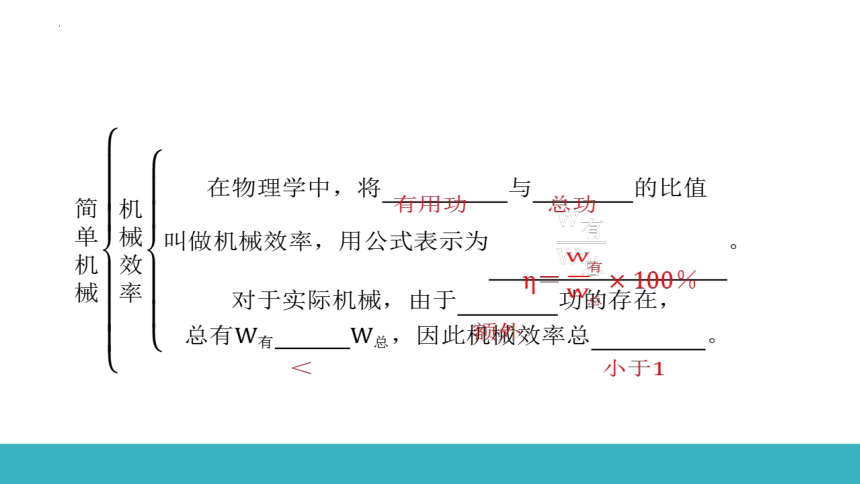

考点五 机械效率
12. (2023·东莞模拟)如图所示,小明同学用滑轮组拉动水平地面上重为500N的物体A,使物体A在20s时间内匀速前进2m,地面对物体A的摩擦力为150N,小明施加的拉力F=100N(忽略绳重和滑轮重),则物体A运动的速度为 0.1 m/s,拉力F的功率为 30 W,滑轮组的机械效率为 50% 。
第12题
0.1
30
50%
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
13. (2023·永州)如图所示,将一个重为9N的物体从斜面底端匀速直线拉到斜面顶端,沿斜面向上的拉力为3.6N,在斜面上移动的距离s=1.2m,物体升高的高度h=0.3m,则( D )
A. 物体所受的摩擦力为3.6N
B. 物体克服重力做的功为4.32J
C. 拉力做的功为2.7J
D. 斜面的机械效率为62.5%
第13题
D
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
14. (2023·济宁兖州二模)某实验小组在测滑轮组机械效率的实验中得到的数据如表所示,实验装置如图所示。
第14题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
实验序号 1 2 3
钩码重G/N 4 4 6
钩码上升高度h/m 0.1 0.1 0.1
绳端拉力F/N 1.8 1.6 2.4
绳端移动距离s/m 0.3 0.4 0.3
机械效率η 74.1% 62.5% 83.3%
(1) 实验中应沿竖直方向 匀速 拉动弹簧测力计使钩码上升。
匀速
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(2) 通过表中数据可分析出第2次实验是用图 乙 (填“甲”或“乙”)所示装置做的实验。
(3) 通过第1次实验和第2次实验的数据分析可得出结论:使用不同的滑轮组提升相同的重物时,动滑轮的个数越多(动滑轮的质量越大),滑轮组的机械效率 越低 (填“越高”“越低”或“不变”)。
(4) 比较第1次实验和第3次实验可得出结论:使用同一滑轮组,
增大所提升物体的重力 ,可以提高滑轮组的机械效率。
乙
越低
增大所提升物体的重力
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
15. (2023·徐州一模)如图所示,塔式起重机上的滑轮组将重为1.2×104N的重物匀速吊起2m时,滑轮组的机械效率为80%,g取10N/kg。
(1) 求提升重物做的有用功。
解:(1) 提升重物做的有用功
W有=Gh=1.2×104N×2m=2.4×104J
第15题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(2) 求绳端的拉力。
解:(2) 由η=×100%可得拉力做的总功
W总===3×104J;由图可知,承担物重绳子股数n=3,绳子自由端移动的距离s=3h=3×2m=6m;由
W总=Fs可得拉力F===5000N
第15题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(3) 若动滑轮的质量为40kg,则克服摩擦和钢丝绳重所做的功是多少?
解:(3) W额=W总-W有=3×104J-2.4×104J=6000J,提升动滑轮做的额外功
W额1=G动h=m动gh=40kg×10N/kg×2m=800J,克服摩擦和钢丝绳重所做的额外功
W额2=W额-W额1=6000J-800J=5200J
第15题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
16. (2023·周口郸城二模)如图所示,这是仿照人的手臂设计的我国空间站的机械臂。下列工具使用时与机械臂属同类型杠杆的是( A )
A. 用镊子夹砝码 B. 用羊角锤起钉子
C. 用钢丝钳剪铁丝 D. 用瓶盖起子起瓶盖
第16题
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
17. (2023·绵阳涪城模拟)如图所示为小柯在科技节中制作的“杠杆力臂演示仪”。(杠杆自身质量和摩擦忽略不计,固定装置未画出)O为支点,OA=OD=3OB=0.6m,CD=0.2m。在做背景的白纸上作有以O为圆心半径为0.2m的圆。在A点挂5N的重物G,使杠杆水平平衡,按图示方向分别施加FB、FC、FD三个力,则下列说法正确的是( C )
A. FC的力臂长为0.4m
B. 三个力的大小关系为FD>FC>FB
C. 作用在C点的力FC为15N
D. 力作用在D点时杠杆为等臂杠杆
第17题
C
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
18. (2023·广州越秀校级二模)如图所示,分别使用甲、乙、丙三种方式把同一物体M匀速提升至相同高度(绳长不变),测得各拉力大小如图所示,则( B )
第18题
B
A. 利用机械丙提升M时省力
B. 丙的机械效率小于乙的机械效率
C. F乙和F丙两个力所做的功相同
D. F甲做的功的功率一定小于F乙的
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
19. (2022·镇江)如图甲所示,轻质杠杆可绕O点转动,A点悬挂一重为12N的物体M,B点受到电子测力计竖直向上的拉力F,杠杆水平静止,已知OA=AB=BC,则F为 6 N。保持杠杆水平静止,将F的作用点从B移至C,此过程中F的方向保持不变,F的力臂记为l,则F的大小变 小 ,F与的关系图线为图乙中的①;若仅将上述步骤中的M从A移至B,F与的关系图线为图乙中的 ② (填序号)。
6
小
②
第19题
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
20. (2023·汕头潮阳模拟)如图所示,小陈用两个相同的滑轮组(摩擦不计),分别将重力不同的两个物体匀速提高到相同高度,其中G1>G2,则所用的拉力F1 > F2,所做的额外功W1 = W2,其机械效率η1 > η2。(填“>”“<”或“=”)
第20题
>
=
>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
21. (2023·泰州兴化三模)在生产生活中,人们常用的简单机械除了杠杆、滑轮,还有轮轴和斜面。如图所示,手柄 粗 (填“粗”或“细”)一些的螺丝刀用起来更省力;螺纹 密 (填“密”或“稀”)一些的螺丝钉拧起来更省力。
第21题
粗
密
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
22. (2023·徐州云龙一模)如图所示,AC为轻质杠杆,O为支点,在B点处挂一个重物,请画出杠杆所受阻力F2及阻力臂l2和杠杆在如图所示位置平衡时受到的最小动力F1。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
23. (2023·茂名高州期中)不计绳重、动滑轮重及摩擦,请按要求画出滑轮组的绕线方法。要求:F=G;可以改变施力方向。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24. (2023·吉安青原校级一模)小明在做“探究杠杆的平衡条件”的实验,杠杆上每格的长度相等,每个钩码的重力均为0.5N。
(1) 实验前,杠杆静止时如图甲所示,此时应将杠杆的平衡螺母向 右 调,直至杠杆在水平位置平衡。
右
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(2) 杠杆水平平衡后,在杠杆两侧挂上钩码,如图乙所示,若在A点下方再挂1个钩码,为使杠杆保持平衡,则需将挂在B点的钩码向右移动 1 格。
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(3) 如图丙所示,在杠杆左侧A点挂4个钩码,在杠杆右侧C点用弹簧测力计与水平方向成30°角斜向下拉,也可使杠杆在水平位置平衡,此时弹簧测力计的示数为 2 N,杠杆属于 等臂 (填“省力”“费力”或“等臂”)杠杆。
2
等臂
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(4) 小明设想了如图丁所示的实验情景:弹簧测力计水平拉动杠杆,可使杠杆水平平衡。该同学的设想 不符合 (填“符合”或“不符合”)实际,理由是 不能满足杠杆的平衡条件,杠杆无法在水平位置平衡 。
不符合
不能满足杠杆的平衡条件,杠杆无法在水平位置
平衡
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
(5) 小明用绳子拴住一根粗细不同的木棒某处,静止后木棒水平平衡,现将木棒从悬挂点处沿竖直方向切成A、B两段,如图戊所示,则GA > (填“>”“<”或“=”)GB。
>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25. (2023·绵阳模拟)斜面是一种简单机械,在生产和生活中有很多应用,小明利用如图所示的装置探究斜面的机械效率,测得的数据记录在表格中。
第25题
25
26
实验序号 1 2 3
斜面的倾斜程度 较 缓 较 陡 最 陡
小车的重力G/N 10 10 10
斜面高度h/m 0.1 0.3 0.5
沿斜面拉力F/N 5 6.7 8.4
斜面长s/m 1 1 1
机械效率η/% 20 80 83
25
26
(1) 根据表格中记录的数据,可以推测小明在探究斜面的机械效率跟斜面 倾斜程度 的关系。
(2) 根据表格中记录的数据,斜面的倾斜程度越大,使用斜面越
不省力 (填“省力”或“不省力”)。
(3) 第1次实验中物体在斜面上受到的摩擦力为 4 N。
倾斜程度
不省力
4
25
26
(4) 该小组又进行了第4次实验,他们在斜面上铺上棉布,使斜面变粗糙,斜面的倾斜程度与第3次相同,保持斜面高和长分别为0.5m和1m,小车重为10N,用弹簧测力计拉动小车沿斜面向上做匀速直线运动,读出此时弹簧测力计的示数为10N,他们测得在这种情况下斜面的机械效率为 50% ,证明了在其他条件一定时,斜面越粗糙,斜面的机械效率越低。
50%
25
26
26. (2023·广元)如图所示,某工人利用滑轮组将一个工件沿水平地面匀速拉动到加工点。拉动过程中,工人对绳的拉力始终沿竖直方向,工人双脚始终与水平地面接触且接触面积为300cm2,工人对地面的压强为2.0×104Pa;此工人的质量为70kg,两个动滑轮的质量共为10kg,绳重、绳与滑轮之间的摩擦均忽略不计,g取10N/kg。求:
25
26
解:(1) 工人的重力G=mg=70kg×10N/kg=700N,由p=可知,工人对地面的压力
F压=pS=2.0×104Pa×300×10-4m2=600N,由力的作用是相互的可知,工人受到的支持力F支=F压=600N,由力的平衡条件可知,工人的手对绳的拉力
F=G-F支=700N-600N=100N
第26题
(1) 工人的手对绳的拉力大小。
25
26
(2) 工件移动过程中,地面对工件摩擦力的大小。
解:(2) 两个动滑轮的重力
G动=m动g=10kg×10N/kg=100N,由图可知
n=4,因为不计绳重和绳与滑轮之间的摩擦时
F=(f+G动),所以地面对工件的摩擦力
f=nF-G动=4×100N-100N=300N
第26题
25
26
(3) 滑轮组在此次工作中的机械效率。
解:(3) 滑轮组的机械效率η=×100%=×100%=×100%=×100%=×100%=75%
第26题
25
26
