七年级下册期末专项复习：识图分析题习题课件(共27张PPT)

(共27张PPT)
专项素养巩固训练卷(一) 　识图分析
类型一 结构图

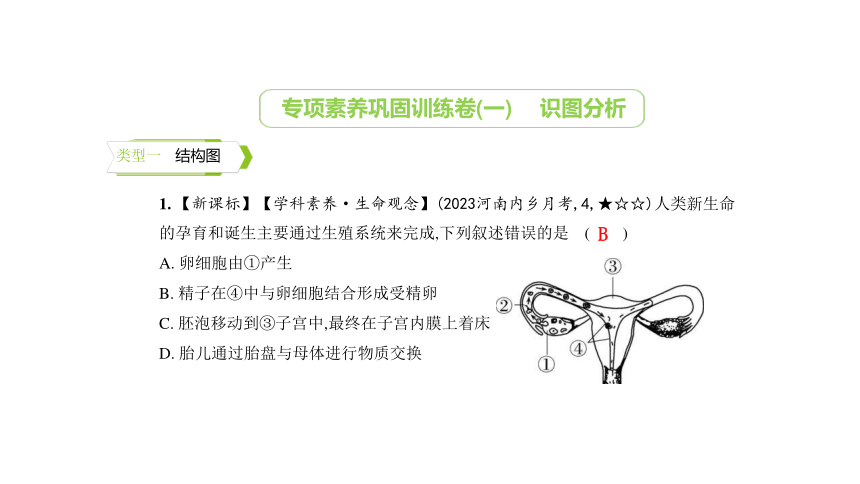

1. 【新课标】【学科素养·生命观念】(2023河南内乡月考,4,★☆☆)人类新生命
的孕育和诞生主要通过生殖系统来完成,下列叙述错误的是 (　 )
A. 卵细胞由①产生
B. 精子在④中与卵细胞结合形成受精卵
C. 胚泡移动到③子宫中,最终在子宫内膜上着床
D. 胎儿通过胎盘与母体进行物质交换
B

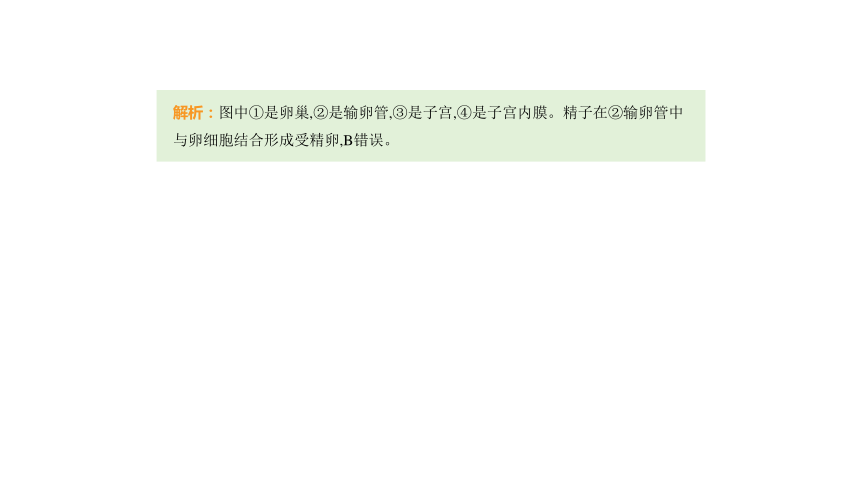

解析：图中①是卵巢,②是输卵管,③是子宫,④是子宫内膜。精子在②输卵管中
与卵细胞结合形成受精卵,B错误。

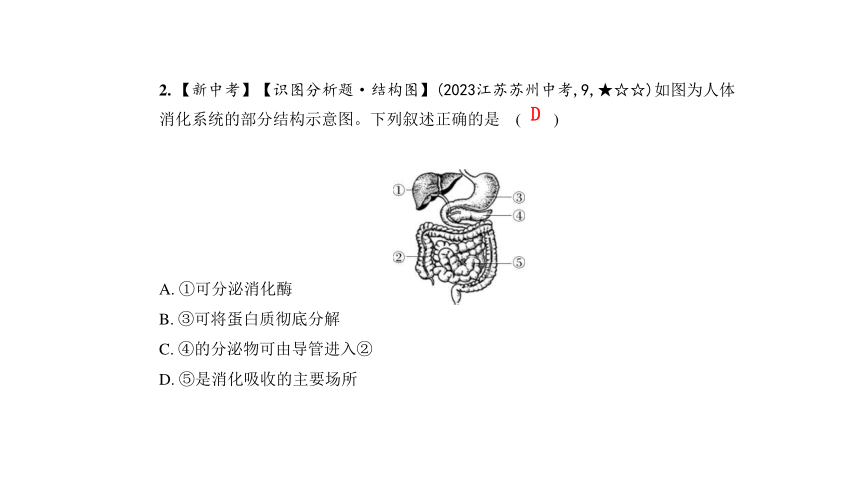

2. 【新中考】【识图分析题·结构图】(2023江苏苏州中考,9,★☆☆)如图为人体
消化系统的部分结构示意图。下列叙述正确的是 (　 )

A. ①可分泌消化酶
B. ③可将蛋白质彻底分解
C. ④的分泌物可由导管进入②
D. ⑤是消化吸收的主要场所
D

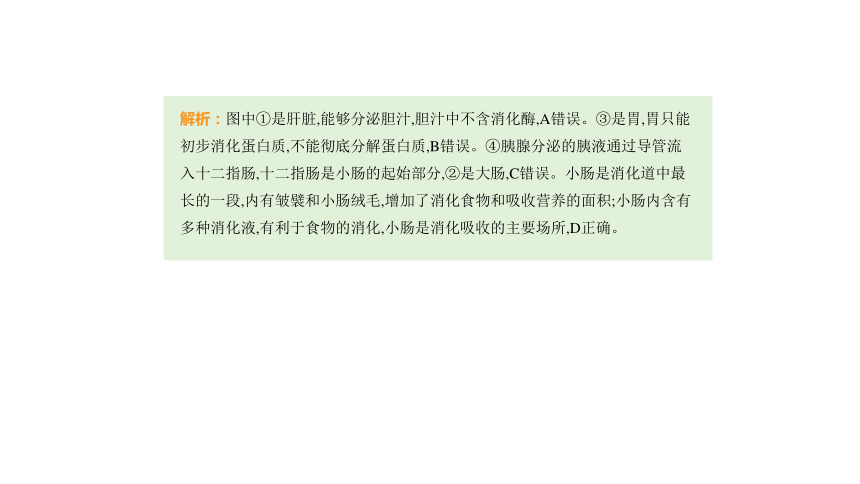

解析：图中①是肝脏,能够分泌胆汁,胆汁中不含消化酶,A错误。③是胃,胃只能
初步消化蛋白质,不能彻底分解蛋白质,B错误。④胰腺分泌的胰液通过导管流
入十二指肠,十二指肠是小肠的起始部分,②是大肠,C错误。小肠是消化道中最
长的一段,内有皱襞和小肠绒毛,增加了消化食物和吸收营养的面积;小肠内含有
多种消化液,有利于食物的消化,小肠是消化吸收的主要场所,D正确。

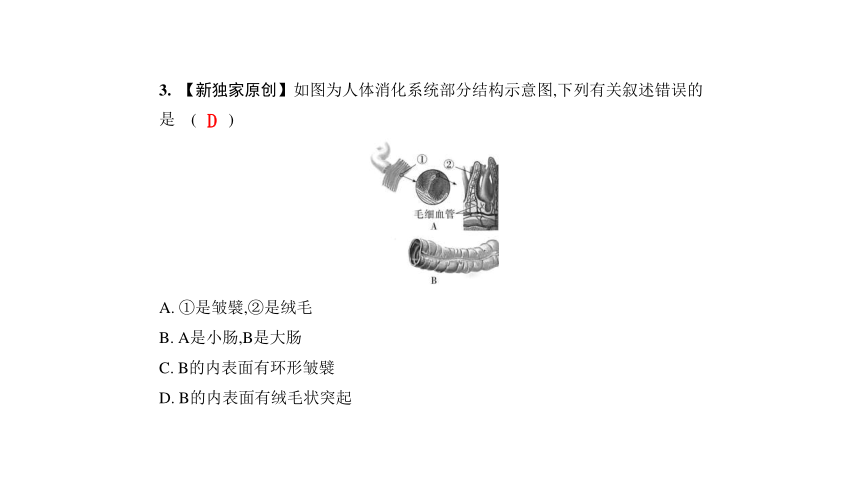

3. 【新独家原创】如图为人体消化系统部分结构示意图,下列有关叙述错误的
是 (　 )

A. ①是皱襞,②是绒毛
B. A是小肠,B是大肠
C. B的内表面有环形皱襞
D. B的内表面有绒毛状突起
D

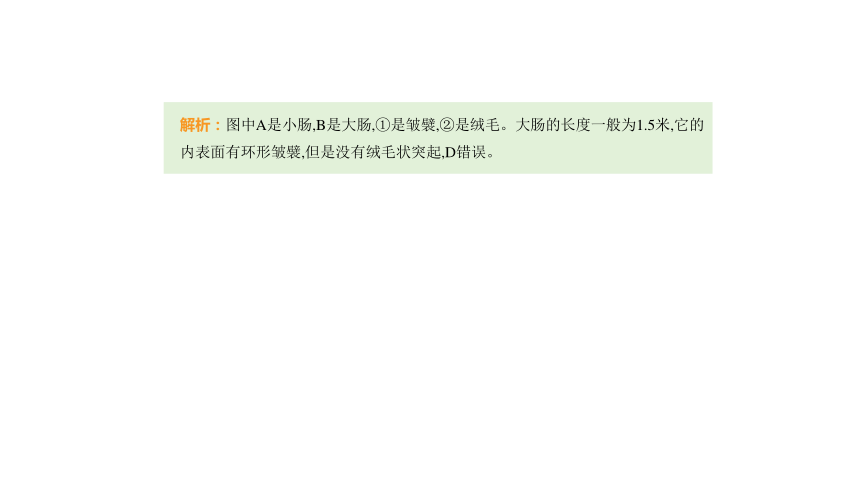

解析：图中A是小肠,B是大肠,①是皱襞,②是绒毛。大肠的长度一般为1.5米,它的
内表面有环形皱襞,但是没有绒毛状突起,D错误。

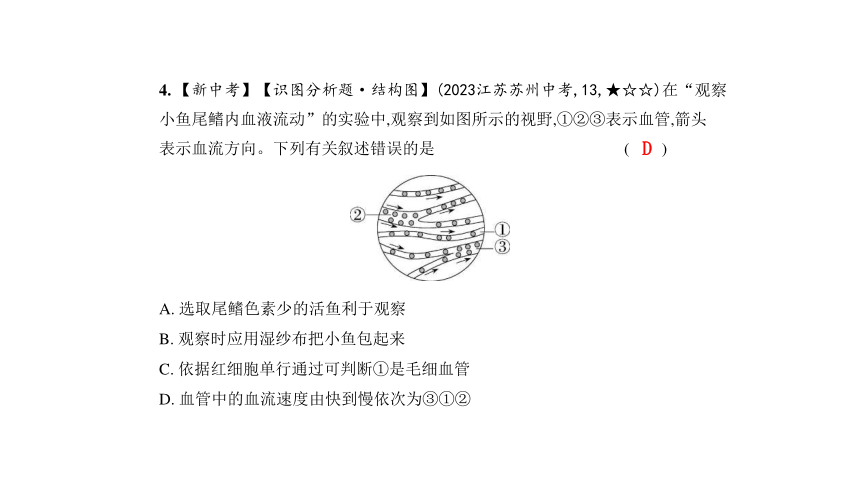

4. 【新中考】【识图分析题·结构图】(2023江苏苏州中考,13,★☆☆)在“观察
小鱼尾鳍内血液流动”的实验中,观察到如图所示的视野,①②③表示血管,箭头
表示血流方向。下列有关叙述错误的是 (　 )

A. 选取尾鳍色素少的活鱼利于观察
B. 观察时应用湿纱布把小鱼包起来
C. 依据红细胞单行通过可判断①是毛细血管
D. 血管中的血流速度由快到慢依次为③①②
D

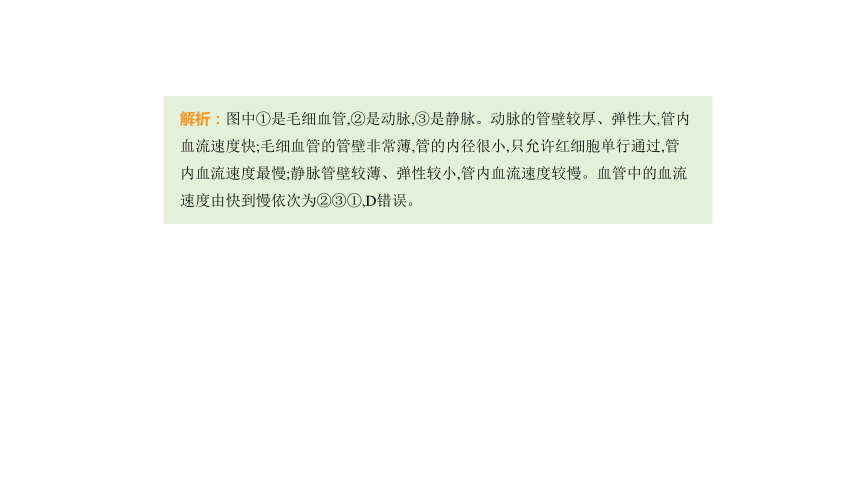

解析：图中①是毛细血管,②是动脉,③是静脉。动脉的管壁较厚、弹性大,管内
血流速度快;毛细血管的管壁非常薄,管的内径很小,只允许红细胞单行通过,管
内血流速度最慢;静脉管壁较薄、弹性较小,管内血流速度较慢。血管中的血流
速度由快到慢依次为②③①,D错误。

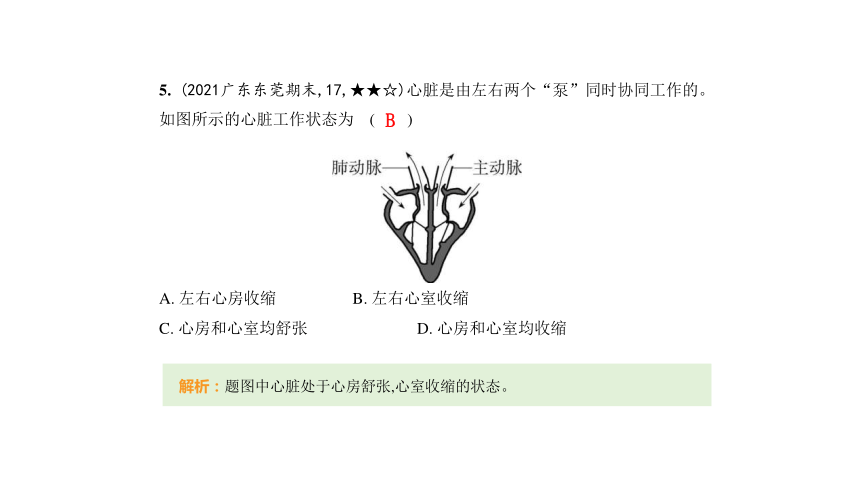

5. (2021广东东莞期末,17,★★☆)心脏是由左右两个“泵”同时协同工作的。
如图所示的心脏工作状态为 (　 )

A. 左右心房收缩 B. 左右心室收缩
C. 心房和心室均舒张 D. 心房和心室均收缩
B
解析：题图中心脏处于心房舒张,心室收缩的状态。
6. 【新中考】【识图分析题·结构图】(2023贵州黔东南中考,17,★☆☆)如图为
消化系统的结构模式图,请据图分析并回答下列有关问题:

(1)消化系统包括　　　 和消化腺两部分。消化腺包括唾液腺、肝脏、　
等器官以及分布在消化道壁内的小腺体。
(2)蛋白质被初步消化的场所是[ ]　　　 ,最终消化的场所是[ ]　　　 ,
且最终被分解为　　 　 。
(3)食物中的营养成分经吸收后进入　　　 系统。
消化道
胰
⑤
胃
⑦
小肠
氨基酸
循环
解析：图中的①是唾液腺、②是口腔、③是食道、④是肝脏、⑤是胃、⑥是
胰、⑦是小肠、⑧是大肠、⑨是肛门。(1)消化系统包括消化道和消化腺两部
分。消化腺包括唾液腺、肝脏和胰等器官以及分布在消化道壁内的小腺体。
(2)蛋白质的消化开始于⑤胃,在胃中胃液对蛋白质进行初步消化,进入⑦小肠后
被肠液和胰液彻底分解为氨基酸。(3)食物中的营养成分经吸收后进入循环系
统,随循环系统运往全身各处。
7. 【新课标】【学科素养·生命观念】(2023辽宁兴城期中,28,★☆☆)如图为人
体呼吸系统结构示意图,请据图回答问题。

(1)呼吸系统由　　　　 和　　　 　 组成。
(2)[ ]　　　 是呼吸系统的主要器官,它是　　 　 的场所。
(3)　　 是呼吸道和消化道的共同通道。吃饭时大声说笑,吞咽食物的时候
　 　　 若来不及盖住喉口,容易导致食物误入　　 ,引起剧烈咳嗽,甚至阻塞
气管,危及生命。
呼吸道
肺(顺序可交换)
⑥
肺
气体交换
咽
会厌软骨
气管
(4)通过呼吸道的处理,进入肺的气体变得　　 、　　 、　　　 。
温暖
清洁
湿润(顺序可交换)
解析：图中的①是鼻,②是咽,③是喉,④是气管,⑤是支气管,⑥是肺。(1)呼吸系统
由呼吸道和肺组成。(2)肺由许多肺泡构成,肺泡外面包绕着丰富的毛细血管和
弹性纤维,肺泡壁和毛细血管壁都很薄,只由一层上皮细胞构成,这些特点都有利
于进行气体交换。肺是呼吸系统的主要器官,是气体交换的主要场所。(3)咽既
是呼吸的通道也是消化的通道。在吞咽时,会厌软骨会盖住喉口,以免食物进入
气管。吞咽完毕,会厌软骨会迅速恢复原位。吃饭时大声说笑,吞咽时会厌软骨
若来不及盖住喉口,会使食物误入气管,引起剧烈咳嗽。(4)鼻腔前部生有鼻毛,可
以阻挡灰尘。呼吸道都有骨或软骨做支架,其内表面覆盖着黏膜,黏膜能分泌黏
液,黏膜中还分布有丰富的毛细血管。这些特点既保证了呼吸道的畅通,又对吸
入的气体具有清洁、温暖和湿润的作用。
8. 【新课标】【学科素养·生命观念】(2023陕西西安期末,30,★☆☆)小琴买回
一只猪的新鲜心脏,想探究心脏构造及心脏与血管的连接方式。她通过观察、
触摸、测量的方法,梳理了关于心脏的知识并绘制了如图。请你协助她回答下
列问题。

(1)心脏被称为输送血液的“泵”,主要由　　　 组织构成。
(2)心脏在结构上分为　　　 个腔,其中壁最厚的是　　 (填序号),与它相连
的血管是　　　 。
(3)如图,在心脏结构中,①和③　　 　 (填“相连通”或“不相连通”)。
肌肉
四
④
主动脉
不相连通
(4)图中①和②之间有　　　 ,这样就保证了血液不会发生倒流。
(5)中医经常通过切脉诊断疾病,“切”的脉是　　　 (填“动脉”或“静脉”)。
(6)手背上的一条条“青筋”是指　　　 (填“动脉”或“静脉”)。
房室瓣
动脉
静脉
解析：(1)心脏被称为输送血液的“泵”,主要由肌肉组织构成,具有收缩和舒张的
功能。(2)心脏有四个腔:③左心房、①右心房、④左心室、②右心室,其中④左
心室的壁最厚,这是与左心室收缩把血液输送到全身、输送血液的距离最长相
适应的。左心室与主动脉相连。(3)心脏四个腔中,左心房和左心室相通,右心房
和右心室相通,左右心房或左右心室之间是不相通的。(4)心脏中有防止血液倒
流的瓣膜,同侧的心室和心房之间有房室瓣,保证了血液只能从心房流向心室;心
室与动脉之间有动脉瓣,保证了血液只能从心室流向动脉。图中①右心房和②
右心室之间有房室瓣。(5)中医可以根据脉搏诊断疾病,切脉一般取近手腕部的
桡动脉。(6)静脉有些分布较深,有些分布较浅,我们看到的手臂和手背上的“青
筋”就是分布较浅的静脉。
9. 如图是血液循环简图,请据图回答下列问题:

(1)在心脏四腔中,肌肉壁最厚的是　　 (填字母)。
(2)图中流动脉血的血管有　　　　 (填数字)。
(3)写出肺循环的途径:　　　　　　　　　　　　　 　 (用文字和图中的字
母、数字以及箭头表示)。
(4)在血液循环中,血液始终只能沿一个方向流动,其原因是在血液循环途径中有
　　 　 　 。
B
1和2
D→3→肺部毛细血管网→2→A
瓣膜(或动脉瓣、静脉瓣和房室瓣)
(5)图中B与血管　　　　 (填数字)相连。
1
解析：(1)由于心房只是把血液从心房压入心室,而心室需要把血液从心室输送到
全身各处,所以心室壁比心房壁厚。左心室是体循环的起点,输送血液的路线比
较长,需要的压力较大;而右心室是肺循环的起点,输送血液的路线比较短,需要
的压力较小,所以在心脏四腔中,B左心室壁最厚。(2)图中流动脉血的血管有1主
动脉、2肺静脉。(3)肺循环的途径是D右心室→3肺动脉→肺部毛细血管网→2
肺静脉→A左心房。(4)心房和心室之间有房室瓣,保证了血液只能从心房流向
心室;心室和动脉之间有动脉瓣,保证了血液只能从心室流向动脉;四肢的静脉内
有静脉瓣,保证了血液只能由静脉流回心脏。故在血液循环中,血液只能沿一个
方向流动的原因是血液循环中存在瓣膜。(5)图中B左心室与血管1主动脉相
连。
类型二 曲线图
10. 【新课标】【学科素养·生命观念】(2023陕西咸阳秦都中学月考,12,★☆☆)
如图是某地区男女身高增长速度曲线图,下列有关叙述正确的是 (　 )

C
A. 男孩和女孩开始身高突增的年龄没有区别
B. 6.5~7.5岁,男孩和女孩的身高相同
C. 女孩更早进入青春期,男孩更迟结束青春期
D. 7.5~12.5岁,男孩和女孩身高增长速度均不断增大
解析：从图中可以看出男孩比女孩晚开始身高突增,A错误。6.5~7.5岁,男孩和女
孩的身高增长速度曲线趋势大致相同,但身高不一定相同,B错误。男孩青春期
开始的年龄和结束的年龄均比女孩晚,C正确。由图可以看出,7.5~12.5岁,男孩身
高增长速度先减小后增大,女孩身高增长速度先增大后减小,D错误。
11. (2020江苏苏州中考,8,★☆☆)如图为唾液淀粉酶活性随温度变化的曲线
图。下列叙述错误的是 (　 )

A. 唾液淀粉酶能消化分解淀粉
B. 唾液淀粉酶在b温度时活性最强
C. 温度为a和c时的酶活性基本相同
D. 温度由a到c过程中酶活性逐渐增强
D
解析：由题图可知,温度由a到b的过程中酶活性逐渐增强,由b到c的过程中酶活性
逐渐减弱。
12. 【新课标】【学科素养·生命观念】(2023山东菏泽月考联考,4,★☆☆)如图
表示淀粉、脂肪和蛋白质在消化道中各部位(依次用A、B、C、D、E表示)被
消化的程度。据图分析,下列有关叙述中正确的是 (　 )

C
A. X曲线代表脂肪消化的过程,Y曲线代表淀粉消化的过程
B. 淀粉、蛋白质、脂肪主要消化的部位是C胃
C. 在消化道D中,不含消化酶的消化液是胆汁
D. 食物进入大肠前,X被分解成葡萄糖,Y被分解成氨基酸
解析：淀粉在口腔内被初步消化,在小肠内被最终消化成葡萄糖,X曲线代表淀粉
的消化过程;脂肪只能在小肠内被消化成甘油和脂肪酸,Y曲线代表脂肪的消化
过程,A、D错误。小肠是消化和吸收的主要场所,淀粉、蛋白质、脂肪主要消化
的部位是D小肠,B错误。在消化道D小肠中,胆汁不含消化酶,C正确。
13. 【新中考】【识图分析题·曲线图】(2023江苏无锡中考,54,★☆☆)如图为进
入青春期的男女生身高增长变化曲线图,请据图回答:

(1)女生进入青春期的时间比男生　　　 (填“早”或“晚”)。
(2)男女生进入青春期的显著特点是　　　　　 。
早
身高突增
(3)进入青春期后,除身高变化外,人体的生殖器官迅速发育,睾丸和　　　 开始
产生生殖细胞。
(4)青春期是人一生中身体生长、发育和智力发展的黄金时期,因此要注意营养
均衡,特别要多摄取含　　 丰富的食物。也要正确对待青春期带来的身心
变化。
卵巢
蛋白质
解析：(1)从图中可以看出,女生进入青春期的时间比男生早。(2)男女生进入青春
期的显著特点是身高突增。(3)进入青春期后,人体的生殖器官迅速发育,睾丸开
始产生精子,卵巢开始产生卵细胞。(4)蛋白质是构成人体细胞的基本物质,人体
的生长发育以及受损细胞的修复和更新,都离不开蛋白质。此外,蛋白质还能被
分解,为人体的生命活动提供能量。青春期正是生长发育的关键时期,要多摄取
含蛋白质丰富的食物。
类型三 模式图
14. 【新中考】【识图分析题·模式图】(2023湖北荆州中考,12,★☆☆)如图是人
体呼吸全过程示意图,其中①、②、③、④表示相应的生理过程。下列相关叙
述正确的是 (　 )
A. ③过程中的氧气直接在血浆中运输,不需要借助红细胞
B. ②、④过程中的气体交换是通过扩散作用实现的
C. 呼吸道只包括鼻、喉、气管、支气管,是气体进出肺的通道
D. 人在平静状态下呼气时,肋间肌和膈肌收缩
B
解析：红细胞富含血红蛋白,③过程中的氧气与血红蛋白结合,以氧合血红蛋白的
形式在血液中运输,A错误。②表示肺泡与血液之间的气体交换、④表示血液
与组织细胞之间的气体交换,两个过程中的气体交换都是通过扩散作用实现的,
B正确。呼吸道包括鼻、咽、喉、气管、支气管,是气体进出肺的通道,C错误。
人在平静状态下吸气时,肋间肌和膈肌收缩;呼气时,肋间肌和膈肌舒张,D错误。
