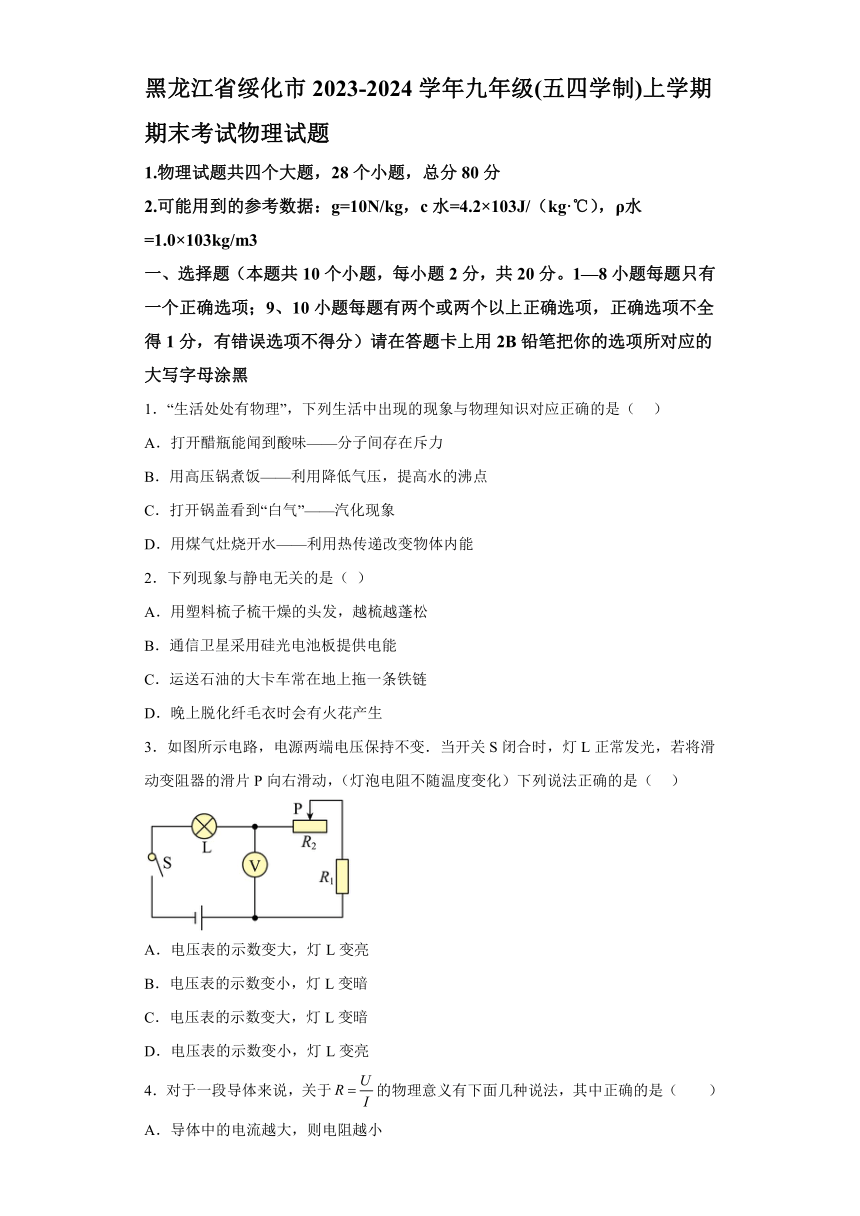

黑龙江省绥化市2023-2024学年九年级(五四学制)上学期期末考试物理试题（含解析）

黑龙江省绥化市2023-2024学年九年级(五四学制)上学期期末考试物理试题
1.物理试题共四个大题，28个小题，总分80分
2.可能用到的参考数据：g=10N/kg，c水=4.2×103J/（kg·℃），ρ水=1.0×103kg/m3
一、选择题（本题共10个小题，每小题2分，共20分。1—8小题每题只有一个正确选项；9、10小题每题有两个或两个以上正确选项，正确选项不全得1分，有错误选项不得分）请在答题卡上用2B铅笔把你的选项所对应的大写字母涂黑
1．“生活处处有物理”，下列生活中出现的现象与物理知识对应正确的是（ ）
A．打开醋瓶能闻到酸味——分子间存在斥力
B．用高压锅煮饭——利用降低气压，提高水的沸点
C．打开锅盖看到“白气”——汽化现象
D．用煤气灶烧开水——利用热传递改变物体内能
2．下列现象与静电无关的是（ ）
A．用塑料梳子梳干燥的头发，越梳越蓬松
B．通信卫星采用硅光电池板提供电能
C．运送石油的大卡车常在地上拖一条铁链
D．晚上脱化纤毛衣时会有火花产生
3．如图所示电路，电源两端电压保持不变．当开关S闭合时，灯L正常发光，若将滑动变阻器的滑片P向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（ ）
A．电压表的示数变大，灯L变亮
B．电压表的示数变小，灯L变暗
C．电压表的示数变大，灯L变暗
D．电压表的示数变小，灯L变亮
4．对于一段导体来说，关于的物理意义有下面几种说法，其中正确的是（　　）
A．导体中的电流越大，则电阻越小
B．加在导体两端的电压越大，则电阻越大
C．导体的电阻与电压和电流无关
D．导体的电阻与导体两端的电压成正比，与通过的电流成反比

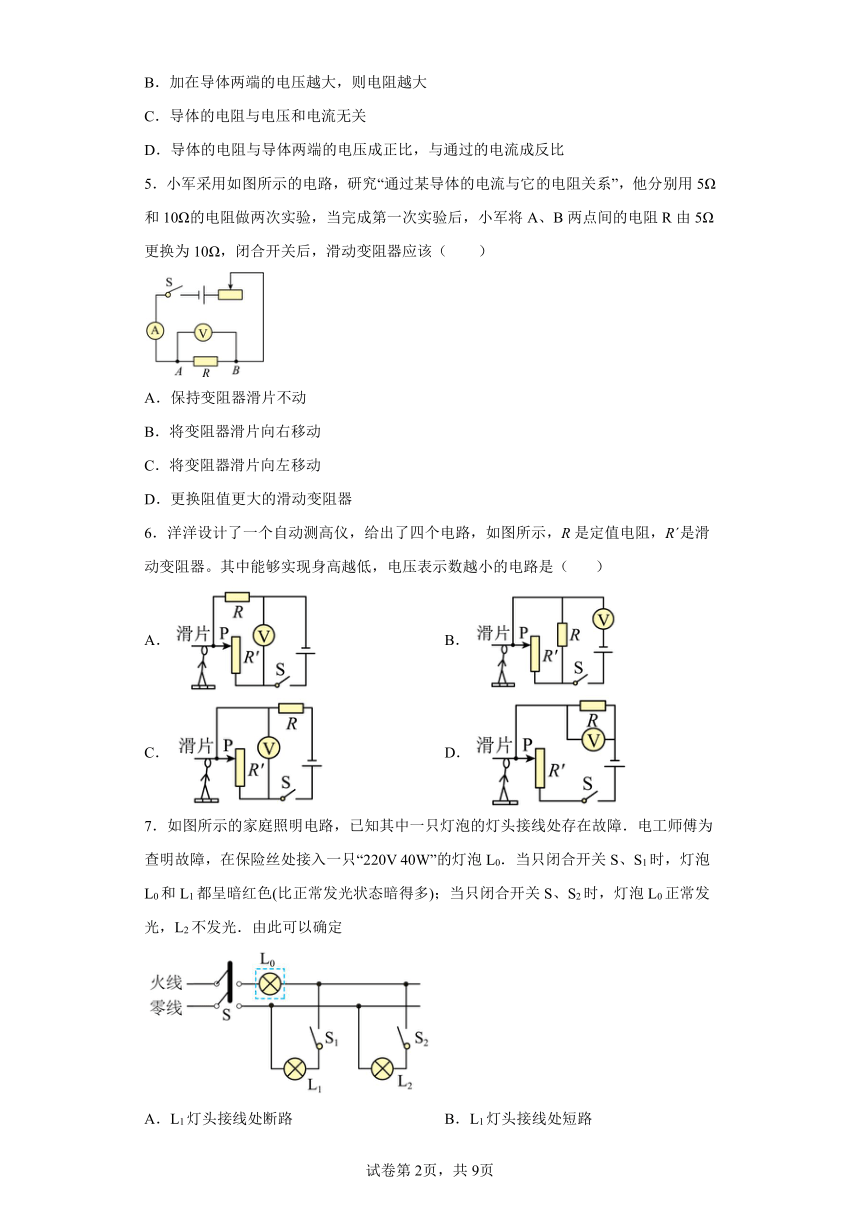

5．小军采用如图所示的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（　　）
A．保持变阻器滑片不动
B．将变阻器滑片向右移动
C．将变阻器滑片向左移动
D．更换阻值更大的滑动变阻器
6．洋洋设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R 是滑动变阻器。其中能够实现身高越低，电压表示数越小的电路是（ ）
A． B．
C． D．
7．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多)；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定
A．L1灯头接线处断路 B．L1灯头接线处短路
C．L2灯头接线处断路 D．L2灯头接线处短路

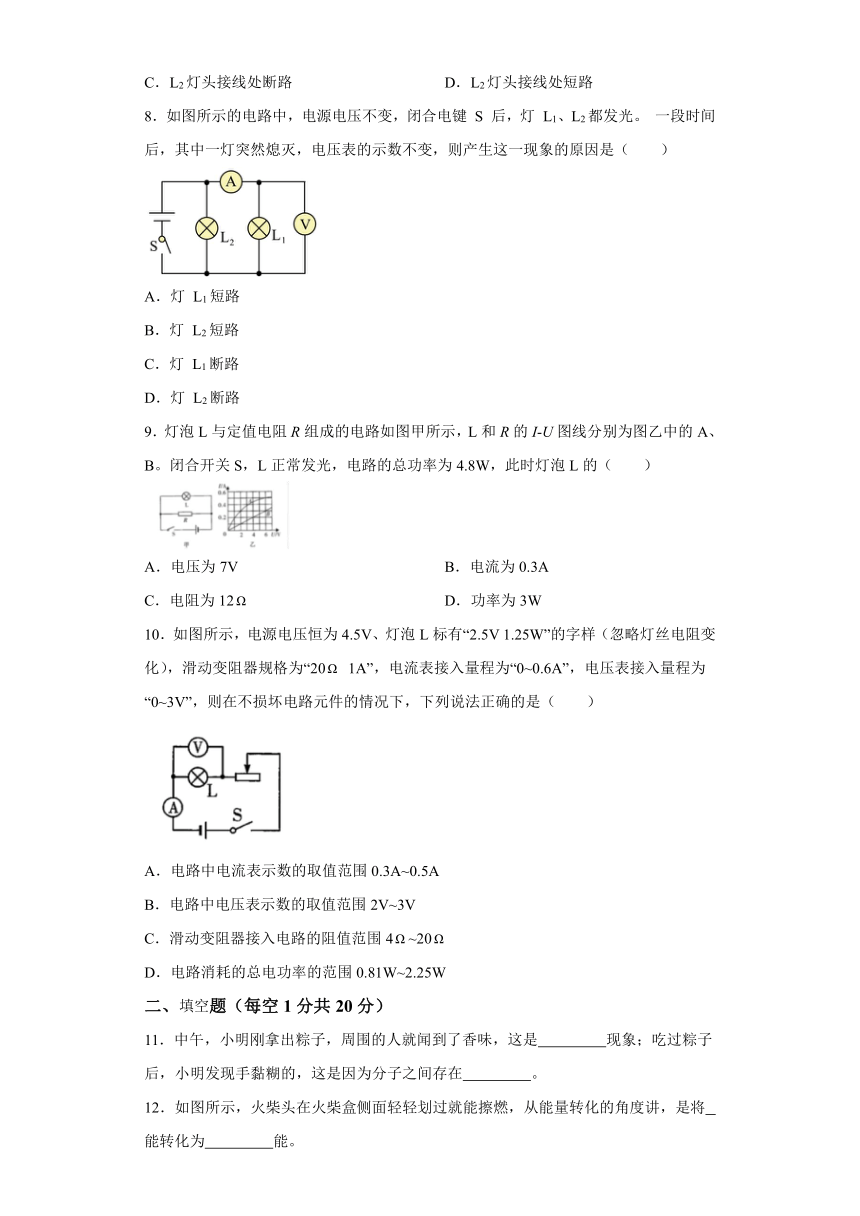

8．如图所示的电路中，电源电压不变，闭合电键 S 后，灯 L1、L2都发光。 一段时间后，其中一灯突然熄灭，电压表的示数不变，则产生这一现象的原因是（　　）
A．灯 L1短路
B．灯 L2短路
C．灯 L1断路
D．灯 L2断路
9．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分别为图乙中的A、B。闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（　　）
A．电压为7V B．电流为0.3A
C．电阻为12 D．功率为3W
10．如图所示，电源电压恒为4.5V、灯泡L标有“2.5V 1.25W”的字样（忽略灯丝电阻变化），滑动变阻器规格为“20 1A”，电流表接入量程为“0~0.6A”，电压表接入量程为“0~3V”，则在不损坏电路元件的情况下，下列说法正确的是（　　）
A．电路中电流表示数的取值范围0.3A~0.5A
B．电路中电压表示数的取值范围2V~3V
C．滑动变阻器接入电路的阻值范围4~20
D．电路消耗的总电功率的范围0.81W~2.25W
二、填空题（每空1分共20分）
11．中午，小明刚拿出粽子，周围的人就闻到了香味，这是 现象；吃过粽子后，小明发现手黏糊的，这是因为分子之间存在 。
12．如图所示，火柴头在火柴盒侧面轻轻划过就能擦燃，从能量转化的角度讲，是将 能转化为 能。
13．两个验电器A和B，A带负电，B带正电，用一根有绝缘柄的金属棒将两验电器上端的金属球连接起来，在金属棒上形成瞬时电流，则电流方向是由 到 。
14．如图，导体A、B的材料相同、长度相等，A比B的横截面积大，则A的电阻 B 的电阻；若将它们串联在电路中，则通过A的电流 B的电流．（两空均填“大于”、“小于”或“等于”）
15．酒精的热值为3.0×107J/kg，40g酒精完全燃烧放出的热量为 J，放出的热量用来加热3kg20℃的水，若已知此酒精炉的效率为90%，则在1标准大气压下能使水温升高到 ℃。
16．某汽油机飞轮的转速为2400r/min，则这台汽油机在1s 内对外做功 次，共完成了 个冲程。
17．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为 V，L1两端的电压为 V．
18．某电能表的表盘上标有“1600imp/(kW·h)”的字样，将铭牌上标有“220V 1210W”字样的电热水器接在家庭电路中，只让它单独工作6min，这段时间内电能表的指示灯闪烁了160次，则该电热水器在上述时间内实际消耗的电能为 kW·h，该电路的实际电压为 V。
19．现有“6V；3W”的L1和“3V；6W”的L2两只小灯泡串联后接在电路中，为了使电路安全使用，电路两端允许加的最大电压为 V，若并联则干路最大电流为 A。（不计温度对灯丝电阻的影响）

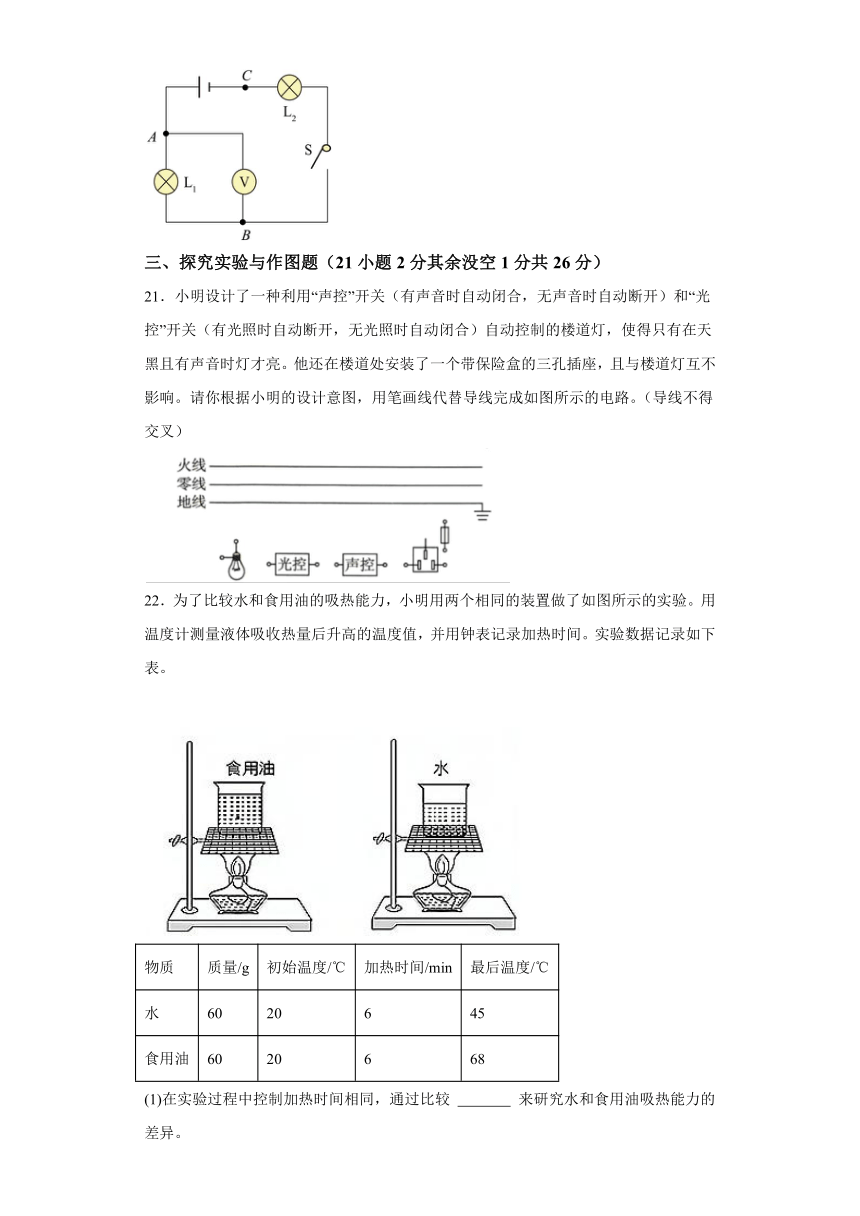

20．灯L1与灯L2串联，先用电压表测灯L1两端的电压，如图所示。再测灯L2两端的电压时，只将电压表接A的一端改接C，这种接法 （填“正确”或“不正确”）。原因是 。
三、探究实验与作图题（21小题2分其余没空1分共26分）
21．小明设计了一种利用“声控”开关（有声音时自动闭合，无声音时自动断开）和“光控”开关（有光照时自动断开，无光照时自动闭合）自动控制的楼道灯，使得只有在天黑且有声音时灯才亮。他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响。请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。（导线不得交叉）
22．为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间。实验数据记录如下表。
物质 质量/g 初始温度/℃ 加热时间/min 最后温度/℃
水 60 20 6 45
食用油 60 20 6 68
(1)在实验过程中控制加热时间相同，通过比较 来研究水和食用油吸热能力的差异。
(2)在此实验中，如果要使水和食用油的最后温度相同，就要给 加热更长的时间，此时水吸收的热量 （选填“大于”或“小于”或“等于”）食用油吸收的热量。
23．小刚和小强在连接串并联电路的实验中
（1）在连接过程中，开关应该是 （选填“断开”或“闭合”）的．
（2）小刚连接了如图所示电路，如果合上开关，两个灯泡都将 （选填“不会发光”或“会被烧坏”），出现 （选填“开路”或“短路”）现象．
（3）小刚想将电路全部拆散，重新连接．小强认为只需拆除c这一根导线，就能成为两灯 （选填“串联”或“并联”）的正确电路．小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触A、B两点时，两灯都不亮；接触C、D两点时，两灯也不亮；接触E、F两点时，只有灯L1亮．对此，下列判断中正确的是 .
A．灯L1断路 B．灯L2断路 C．开关S断路 D．灯L2短路
24．某市举办的中学生物理实验大赛中，其中一小组抽到的实验内容是测量小灯泡的电功率，给他们的实验器材有：额定电压为2.5V的小灯泡、电源、电流表、电压表、开关、滑动变阻器和导线若干。
（1）如图甲，连接完电路后，小组中某同学闭合开关时，移动滑动变阻器的滑片P，发现电流表有示数，电压表无示数，小灯泡不亮，则电路中存在的故障可能是小灯泡 （选填“断路”或“短路”）；
（2）排除故障后，移动滑动变阻器的滑片P，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率为 W；
（3）小华同学所在的实验小组电压表被损坏，老师另给该小组两个开关和一个阻值为10的定值电阻R0，仍然测出了小灯泡的额定功率，他们所设计的实验电路如图丙所示，请根据电路图和操作步骤完成下列问题。
①连接好电路后，闭合开关S、S1断开S2，调节滑动变阻器的滑片P，使电流表的示数I1= A时，小灯泡正常发光；
②保持滑动变阻器滑片P的位置不动，断开S1闭合S、S2读出电流表的示数为I2；
③则小灯泡的额定功率P= （用U额、I1、I2表示）。
25．小乔和小丽在研导体中电流与导体两端电压的关系时，除了电源（3V）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的：A.定值电阻B.小灯泡。
（1）为了完成研究需要选择器材 （填序号“A”或“B”）；理由是： ；
（2）用笔画线完成图中的实物电路连接 （你所选的器材在图中用接线板代替，导线连线不能交叉），并使滑动变阻器接入电路的阻值最大；
（3）小乔通过实验得出了下表（一）中的数据，请读出图中两表的示数，记在表中最后一列的空格处。
表（一）
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.05 0.1 0.15 0.2
小乔通过分析实验数据得出的结论是 ；
表（二）
电压U/V 0.5 1.0 1.5 2.0
电流I/A 0.25 0.2 0.15 0.1
（4）小丽通过实验得出了上表（二）中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大而减少”的结论。你认为原因可能是 。
26．如图所示，四个透明容器内密封着等质量的空气，U形管中液面最初相平，四个密闭容器中都有一段电阻丝。
（1）实验中是通过观察U形管中液面的 来显示容器内空气温度的变化，这种研究方法叫 ；
（2）连接好图甲所示电路，闭合开关，通电一段时间后， （选填“左”或“右”）侧U形管中液面高度变化大；
（3）通电20秒后乙装置中R1和R2消耗的电功率之比为 ，R3的作用是 。
四、综合应用题（27题6分，28题8分，共14分）
27．如图所示的电路中，电源电压为6 V，闭合开关S后，通过电阻R1的电流为1 A，通过电阻R2的电流为2 A。求：
(1)通过电流表的电流；
(2)电路的总电阻；
(3)整个电路在10 s内产生的热量。
28．如图所示，是某型号的爆米花机的电路图，该爆米花机具有制作和保温功能，只闭合开关S1时，R1加热，电动机搅拌，开始制作爆米花；只闭合开关S2时，R2保温，防止爆米花变凉；爆米花机的铭牌如表所示。[c玉米=1.2×103J/（kg·℃）]
额定电压 220V
加热功率 200W
保温功率 22W
电动机功率 40W
（1）将100g、20℃的玉米加热到300℃成为爆米花时，求玉米粒需要吸收的热量；
（2）电阻R1发热，把100g、20℃的玉米粒加热成为爆米花，需要用时5min，求R1的加热效率；
（3）求保温电阻R2的阻值。
试卷第8页，共9页
1．D
【详解】A．由于醋分子不停做无规则运动，我们会闻到酸味，故A错误；
B．高压锅可以增大气压，这样可以提高水的沸点，故B错误；
C．打开锅盖看到的“白气”是水蒸气遇冷液化成小液滴，属于液化现象，故C错误；
D．用煤气灶烧开水属于利用热传递改变物体内能，故D正确．
2．B
【详解】A．梳子与头发摩擦，摩擦起电，使头发上带上了同种电荷，同种电荷相互排斥，导致了头发比较蓬松，这是一种与静电有关的现象，故A不符合题意；
B．硅光电池板是一种光电电池，其工作时，是将光能转化为电能，为太空中的设备提供电能，与静电现象无关，故B符合题意；
C．油罐车在运送石油的过程中，石油与油罐相互摩擦，摩擦起电，如果产生的静电荷不及时导走，容易产生电火花，引起火灾．所以在油罐车的下面挂一个铁链，目的是导走石油与油罐摩擦产生的静电荷，故该现象与静电有关，故C不符合题意；
D．化纤衣服与身体摩擦，摩擦起电，产生了静电荷，脱衣服时，静电荷之间放电，产生电火花，这一现象也与静电有关，故D不符合题意．
故选B。
3．C
【详解】滑动变阻器、灯泡、定值电阻串联在电路中，将滑动变阻器的滑片P向右滑动，接入电路的电阻变大，电源电压不变，通过电路的电流变小，灯泡变暗，电压表测定值电阻和滑动变阻器两端的电压，通过灯泡的电流变小，灯泡的电阻不变，根据欧姆定律灯泡两端的电压变小，所以电压表的示数变大。
故选C。
4．C
【详解】导体的电阻大小和导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关，故ABD错误，C正确。
故选C。
5．B
【详解】将AB两点间5Ω的电阻更换为10Ω的电阻，根据串联电路分压规律可知，AB间的电压将增大（电压表的示数增大）；为保持AB间的电压不变，要移动滑片使AB间的电压减小，根据串联电路电压规律可知，则应将当滑动变阻器两端电压升高．根据串联电路分压规律可知，则滑动变阻器接入电路的阻值要变大，所以应将变阻器滑片向右移动．故B符合题意．
6．C
【详解】A．由电路图可知：滑动变阻器和定值电阻串联，电压表测电源电压，示数不变。故A错误；
B．由电路图可知：电压表串联在电路中，电路无电流通过，电压表示数为电源电压，不变化。故B错误；
C．由电路图可知：滑动变阻器和定值电阻串联，电压表测滑动变阻器的电压，身高越低，滑动变阻器阻值越小，电压表示数越小。故C正确；
D．由电路图可知：滑动变阻器和定值电阻串联，电压表测定值电阻电压，身高越低，滑动变阻器阻值越小，电压表示数越大，故D错误。
故选C。
7．D
【详解】当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串连接入电路，所分电压低于220V，所以L1正常；当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光．
8．CD
【详解】闭合电键 S 后，两灯并联，灯 L1、L2都发光，电流表测L1的电流，电压表测灯或电源电压，两电表都有示数。
A．若灯 L1短路，两灯都不发光，电压表测导线的电压，示数为0，故A不符合题意；
B．若灯 L2短路，两灯都不发光，电压表测导线的电压，示数为0，故B不符合题意；
C．并联电路各支路可独立工作、互不影响，灯 L1断路，灯 L1不发光，L2仍发光，电压表与电流表串联，电流表示数为0，电压表测电源电压，电压表示数不变，故C符合题意；
D．并联电路各支路可独立工作、互不影响，灯L2断路，L2熄灭，L1仍发光，电压表测电源电压，示数不变，故D符合题意。
故选CD。
9．CD
【详解】AB．由图甲可知，灯泡和电阻并联，故灯泡和电阻并联两端电压相同且等于电源电压，由图乙可知，当电压时，通过灯泡的电流，通过定值电阻的电流，此时电路中的总功率为
故AB不符合题意；
C．灯泡正常发光时的电阻为
故C符合题意；
D．灯泡的功率为
故D符合题意。
故选CD。
10．CD
【详解】A．灯泡L标有“2.5V 1.25W”的字样，可得灯泡的电阻为
灯泡的额定电流为
当滑动变阻器接入电路的电阻最大时，整个电路的电流最小，即有
则电路中电流表示数的取值范围0.18A~0.5A，故A错误；
B．由于电压表测量灯泡两端的电压，当电流最小时，电压表的示数最小，有
则电路中电压表示数的取值范围0.9V~2.5V，故B错误；
C．由于电路中的最大电流为灯泡的额定电流，即有
灯泡两端的电压为2.5V，则滑动变阻器两端的电压为2V，此时接入电路的最小电阻为
则滑动变阻器接入电路的阻值范围，故C正确；
D．根据可得，电路消耗的总电功率的最小值为
电路消耗的总电功率的最大值为
则电路消耗的总电功率的范围0.81W~2.25W，故D正确。
故选CD。
11． 扩散 引力
【详解】[1]由于分子在不停地做无规则运动，所以我们会问道粽子的香味，这是扩散现象。
[2]由于分子间存在引力而使米粒和手粘在一起不容易分开。
12． 机械 内
【详解】[1][2]火柴头在火柴盒上轻轻划过是摩擦生热，消耗机械能，内能增加，属于做功改变物体的内能。从能量转化的角度讲，是将机械能转化为内能。
13． B A
【详解】[1][2]两个验电器A带负电，得到了电子，B带正电，失去了电子，用带绝缘柄的金属棒将两个验电器的金属球连接起来时，自由电子移动的方向是从A向B，物理学中规定正电荷的定向移动方向是电流的方向，负电荷的定向移动方向与电流的方向相反，故金属棒中形成的瞬间电流方向是从B向A。
14． 小于 等于
【详解】（1）∵导体A和B由同种材料制成、长度相同，由图可知导体A的横截面积比B的大，
∴A的电阻小于B的电阻；
（2）∵两段导体串联，
∴通过两导体的电流相等.
15． 1.2×106 100
【详解】[1]40g酒精完全燃烧放出的热量为
[2]水吸收的热量为
根据可得，理论上水升高的温度为
则水的末温应是
因为一个标准大气压下水的沸点是100℃，所以水在1个标准大气压下温度升高到100℃。
16． 20 80
【详解】[1][2]四冲程汽油机的飞轮转速为2400r/min，则该飞轮每秒钟转40圈。因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以飞轮转40圈，在1s 内对外做功20次，共完成80个冲程。
17． 2 8
【详解】由于电压表V1测的是总电压，V2测的是串联电路的部分电压，故V1的示数大于V2的示数，但二者的指针位置完全一致，故说明电压表V1用的是大量程（15V），V2用的是小量程（3V），则V1的示数为10V，V2的示数为2V；而V2测量的是灯泡L2的两端电压，故其两端电压为2V，L1的两端电压为10V－2V=8V．
18． 0.1 200
【详解】[1]1600imp/(kW·h)表示电能表指示灯每闪烁1600次，电路消耗的电能为1kW·h，电能表的指示灯闪烁R=U 2额P额=(220V)21210W=40Ω，次消耗的电能
[2]电热水器的实际功率
因为电热水器的额定电压和额定功率分别为U额=220V，P额=1210W，由可得，电热水器的电阻
由可得
解得实际电压U实=200V。
19． 6.75 2.25
【详解】[1][2]由P=UI可得，两灯泡的额定电流
可得，两灯泡的电阻
将两只小灯泡串联后接在电路中使用时，为了使电路安全使用，电路中的最大电流
由串联电路特点和欧姆定律可得，电路两端允许加的最大电压
将两只小灯泡并联后接在电路中使用时，为了使电路安全使用，电路中的最大电压
由并联电路特点和欧姆定律可得，干路最大电流为
20． 不正确 电压表的“，”接线柱接反了
【详解】[1][2]用电压表测灯L1两端的电压，电压表使用正确，电流是从A点流入电压表；而只将电压表接A的一端改接C，则流入电压表的电流将是从B点流入，即电压表的正负接线柱就接反了，不符合电压表的正确用法。
21．
【详解】三孔插座与楼道灯独立工作，互不影响，故是三孔插座与灯泡并联；只有在天黑且有声音时灯才亮，说明声控开关和光控开关同时控制灯泡，且两个开关需要串联，开关需要接在火线上，故连接火线和声控开关、光控开关、从灯泡的金属接触点接入，螺旋外壳接出，最后接上零线，三孔插座遵循左零右火中接地，保险丝接在火线上，故连接火线与保险丝、三孔插座的右边的孔，左边的孔直接接零线，中间的孔接地线，故如图所示：
22． 温度的变化多少 水 大于
【详解】(1)[1]水和食用油质量相同，当加热时间相同时，表示吸收热量相同，则可根据水和食用油温度的变化多少比较其吸热能力强弱。
(2)[2]由表格数据可知，水和食用油初温和质量均相等，当加热相同时间时，食用油温度更高，则若要使水和食用油的最后温度相同，就要给水加热更长时间。
[3]实验中，水和煤油升高相同温度时，要给水加热的时间更长，则此时水吸收的热量大于食用油吸收的热量。
23． 断开 不会发光 短路 串联 B
【分析】（1）连接电路时，开关必须处于断开状态；
（2）导线将电源两极连接起来的电路叫短路；短路时，用电器都不能工作，电源将被烧坏；
（3）串联电路中，电流只有一条路径；并联电路中，电流有两条或多条路径；串联电路中两灯泡都不亮，说明电路出现断路，根据导线连接的位置以及灯泡的发光情况判断电路断路的位置；
【详解】（1）为了保护电路，连接电路时，开关必须处于断开状态；
（2）根据电路图可知，电源两极直接将导线连接起来，形成了电源短路，因此灯泡都不发光；
（3）根据电路图可知，拆除c这一根导线，电流从电源正极依次经过两个灯泡回到电源负极，因此两灯串联连接；小强将多余的c导线拆除以后，闭合开关S时，小电灯L1、L2都不亮，说明电路出现了断路；用一段导线的两端接触A、B两点时，两灯都不亮，说明开关完好；接触C、D两点时，两灯也不亮，说明灯泡L1完好；接触E、F两点时，只有灯L1亮，说明灯L2断路．
故选B．
24． 短路 0.75 0.25
【详解】（1）[1]闭合开关，移动滑动变阻器的滑片P，发现电流表有示数，说明电路不存在断路，电压表无示数，小灯泡不亮，说明可能是灯泡短路了。
（2）[2]小灯泡额定电压为2.5V，由图乙可知，电流表使用的小量程，分度值为0.02A，示数为0.3A，则小灯泡额定功率为
（3）①[3]由图丙可知，闭合开关S、S1，断开S2，R0与L并联之后共同与滑动变阻器串联，电流表测R0支路的电流。当灯泡正常发光时，两端电压为2.5V，因灯泡与R0并联，故此时R0两端电压也为2.5V，通过R0的电流为
因此调节滑动变阻器的滑片P，使电流表的示数I1=0.25A。
③[4]保持滑动变阻器滑片P的位置不动，断开S1闭合S、S2，此时R0与L并联之后共同与滑动变阻器串联，电流表测干路的电流，读出电流表的示数为I2；则通过L的电流即为正常发光时的电流，为
小灯泡的额定功率
25． A 灯泡的电阻随温度而改变（或探究电流与电压关系时应控制电阻不变） 2.4 0.24 在电阻一定时，通过导体的电流与导体两端的电压成正比 电压表与滑动变阻器并联了
【详解】（1）[1][2]探究电流跟电压的关系时，应控制电阻不变；而灯泡的电阻两端电压越高，小灯泡越亮，电阻值也相应增大，要保持电阻一定，所以使用定值电阻；故A符合题意，B不符合题意。
故选A。
（2）[3]滑动变阻器要求接入电路的电阻最大，必须使接入电路的电阻线最长，所以连接左下端的接线柱，如图所示：
（3）[4][5]电压表选择的是0～3V量程，分度值为0.1V，所以示数是2.4V；电流表选择的是0～0.6A量程，分度值为0.02A，所以示数是0.24A。
[6]由表（一）数据分析可知
所以得出的结论是：在电阻一定时，通过导体的电流与导体两端的电压成正比。
（4）[7]探究电流与电压的关系，必须保持电阻一定，由表（二）对应的电压电流计算可知，电阻值是变化的，所以原因是电压表并联在滑动变阻器两端了。
26． 高度差 转换法 右 4∶1 使R1与R2电流不相等
【详解】（1）[1][2]电流通过导体产生热量的多少不能直接观察，但容器中气体温度的变化可以通过液面高度差的变化（液面的高度差）来反映，这种研究方法叫转换法。
（2）[3]因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等；由Q=I2Rt可知，在电流和通电时间相同时，右侧电阻较大，产生的热量较多，密闭空气吸收热量后，体积膨胀，右侧气体膨胀更大所以右侧U形管中液面高度变化大。
（3）[4][5]由图乙可知，并联电路中干路电流等于各支路电流之和，干路电流大于各支路电流，所以左侧密闭容器中5Ω的电流大于右侧密闭容器中5Ω的电流，即R3的作用是使R1与R2电流不相等，以便研究电流通过导体产生的热量与电流的关系。
由
知，乙装置中R1和R2消耗的电功率之比为
27．(1) 3 A；(2) 2 Ω；(3) 180 J。
【详解】(1)两个电阻并联，电流表测量是并联电路干路的电流，其大小为
(2)电路的总电阻为
(3)整个电路在10s内产生的热量为
答：(1)通过电流表的电流为3A；
(2)电路的总电阻为2Ω；
(3)整个电路在10 s内产生的热量为180J。
28．（1）3.36×104J；（2）56%；（3）2200Ω
【详解】解：（1）根据得玉米吸收的热量
（2）由表格知，加热的功率为200W，根据得，电阻R1加热消耗的电能为
R1的加热效率
（3）由题和表格知，只闭合开关S2时，只有R2连入电路，处于保温状态，功率为22W，根据得R2的阻值
答：（1）玉米粒需要吸收的热量3.36×104J；
（2）R1的加热效率56%；
（3）保温电阻R2的阻值2200Ω。
