全章整合与提升
第四章　多彩的光
1.[原创题]下列现象中，属于光的反射现象的是__________________；属于光的折射现象的是______________；属于光沿直线传播现象的是__________________。(均填序号)
①立竿见影；②杯弓蛇影；③水中“倒影”；④手在墙上形成“手影”；⑤潜水员在水中看岸边的树比实际高；⑥池水映明月；⑦一叶障目；⑧站队看齐；⑨小孔成像；⑩日食； 月食； 海市蜃楼； 雨后彩虹； 城市中的玻璃幕墙造成的光污染； 黑板反光； 汽车后视镜； 透过露珠看叶脉。
返回
②③⑥
⑤
①④⑦⑧⑨⑩
返回

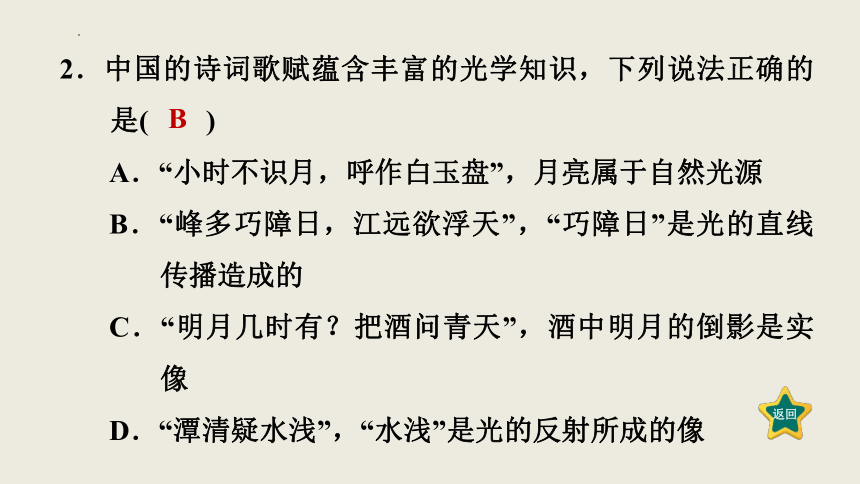

2．中国的诗词歌赋蕴含丰富的光学知识，下列说法正确的是(　　)
A．“小时不识月，呼作白玉盘”，月亮属于自然光源
B．“峰多巧障日，江远欲浮天”，“巧障日”是光的直线传播造成的
C．“明月几时有？把酒问青天”，酒中明月的倒影是实像
D．“潭清疑水浅”，“水浅”是光的反射所成的像
B
3．关于光现象下列说法正确的是(　　)
A．安装电梯时使用的激光垂准仪应用了光沿直线传播的原理
B．通过平静湖面看到飞机飞得越高，湖水中飞机倒影越小，说明物体到平面镜距离越大，像越小
C．光的直线传播、光的反射、光的折射中只有光的反射光路可逆
D．太阳光透过教室中装满水的饮水桶出现了彩色，是由于光的直线传播形成的
返回
A
返回

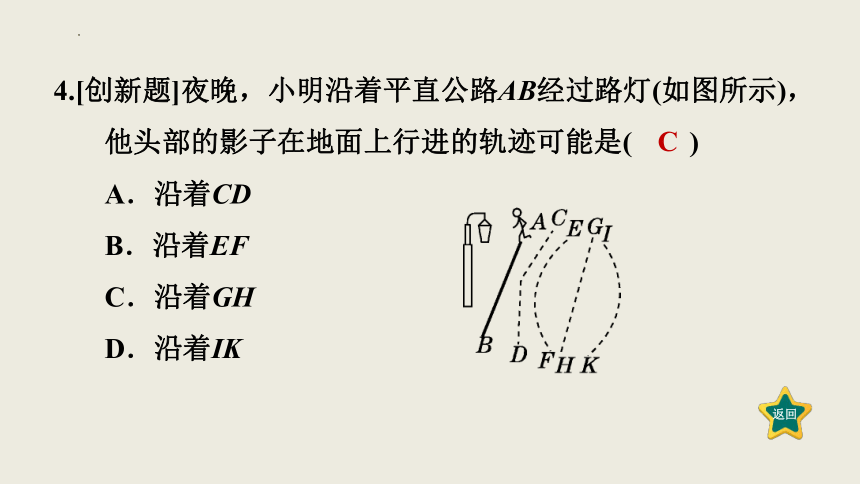

4.[创新题]夜晚，小明沿着平直公路AB经过路灯(如图所示)，他头部的影子在地面上行进的轨迹可能是(　　)
A．沿着CD
B．沿着EF
C．沿着GH
D．沿着IK
C

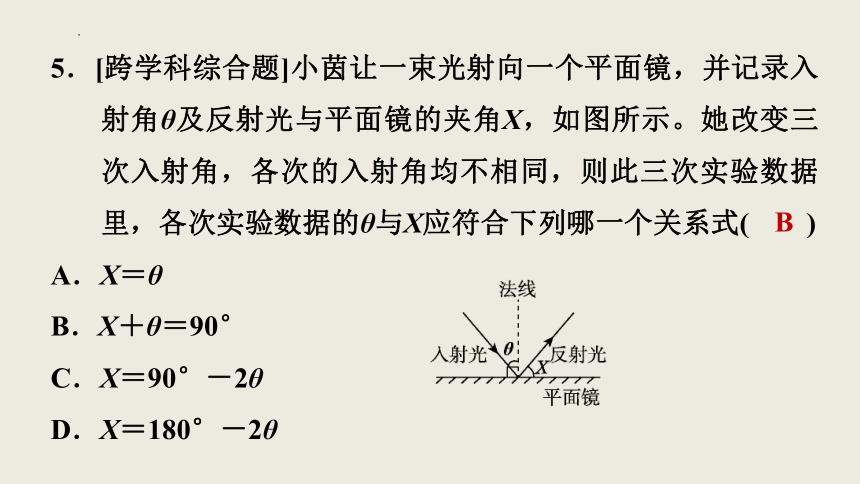

5．[跨学科综合题]小茵让一束光射向一个平面镜，并记录入射角θ及反射光与平面镜的夹角X，如图所示。她改变三次入射角，各次的入射角均不相同，则此三次实验数据里，各次实验数据的θ与X应符合下列哪一个关系式(　　)
A．X＝θ
B．X＋θ＝90°
C．X＝90°－2θ
D．X＝180°－2θ
B
6．小区电梯内部的不锈钢墙面可以成像。当市民乘坐电梯时，电梯门关闭，电梯到达所在楼层后，电梯门向两侧打开，下面对市民在左右两侧电梯门中的成像情况分析正确的是(　　)
A．在两侧电梯门中成的像越来越小，直至不成像
B．在两侧电梯门中各成半个像，合起来成一个完整的像
C．在两侧电梯门中都成完整的像，两个像的位置与原来像的位置重合
D．在两侧电梯门中都成完整的像，两个像之间距离等于两侧
电梯门之间的距离
C
7．身高1.7 m的人站在平面镜前1.5 m处，平面镜高1 m，则人在平面镜中的像高______m，人和像的距离是____m；当人逐渐向平面镜靠近时，他的像将________(填“变大”“变小”或“不变”)；若人以2 m/s的速度远离平面镜，则像以________m/s的速度远离他。
1.7
3
不变
4
返回
【点拨】根据平面镜成的像与物大小相等可知，人身高是1.7 m，则像高也是1.7 m；根据像与物到镜面的距离相等可知，人离镜1.5 m，则像离镜1.5 m，人与像的距离是1.5 m＋1.5 m＝3 m；像与物的大小相等，与人到镜的距离无关，所以当人逐渐向平面镜靠近时，他的像大小不变；若人以2 m/s的速度远离平面镜，则像以4 m/s的速度远离他。
8．图甲是小明“探究光的反射规律”的实验装置图。
(1)该实验中，纸板的作用是__________(写出一条即可)。
(2)让入射光线沿FO方向射入，则发现反射光线沿________方向射出。
(3)实验结束后，小明想继续探究平面镜成像的特点，装置如图乙所示，却发现点燃蜡烛A，在平面镜后移动未点燃的蜡烛B，根本无法透过平面镜看到蜡烛B。小明可用________代替平面镜，让实验顺利完成。
显示光路
OE
玻璃板
返回
(4)实验结束时，小明将一枚硬币放在竖直的平面镜前，硬币的像在a处，如图丙所示。现将平面镜移至图丁位置，硬币的成像情况是________(填字母)。
A．硬币成像在a处
B．硬币成像在b处
C．硬币成像在c处
D．硬币无法通过平面镜成像
A
9．如图甲所示，将一束激光射到水槽底部О点，形成一个光斑，向水槽中缓慢注水，水面逐渐升高(未到达水槽口)；如图乙所示，把水槽的右侧稍微抬高，激光笔的位置及角度不变，下列说法正确的是(　　)
A．加水过程中，光的折射角保持不变，光斑的位置保持不变
B．加水过程中，光的折射角保持不变，光斑从О点不断地向左移动
C．加水过程中，光斑跳到О点左侧某一点后保持不动
D．同学把水槽的右侧稍微抬高，
此时入射角变大折射角变大
B
返回
【点拨】加水过程中由于水面是水平的，且激光笔的位置不变，则入射角不变，折射角不变；水槽内没有注水时，光沿直线传播，照射到О点(如图)，当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，因此光斑移动到O点左侧O′点；继续沿水槽壁缓慢注水，折射光线逐渐向左偏折，光斑继续向左移动到O″点，B正确，A、C错误；同学把水槽的右侧稍微抬高，水面仍然水平，激光笔位置不变，所以入射角和折射角均不变，D错误，故选B。
10．如图所示，为了探究光折射时的特点，某实验小组将一束光斜射到一块平行板玻璃砖的上表面，并让其出射光线从玻璃砖下表面射出，他们得到以下结论：
(1)当入射角θ减小时，折射角也________。
(2)在光的折射现象中，光路是________的。
(3)这一束光进入玻璃砖前的光线与离开玻璃砖后的光线的关系是________的。
(4)若透过平行板玻璃砖上表面观看置于玻璃砖下表面的一枚硬币，
看到硬币的位置比实际的________(填“深”或“浅”)。
减小
可逆
平行
浅
返回
返回
11．[2023·张家口阶段练改编]烈日下，汽车玻璃窗上的小水珠应尽快擦干，否则阳光经过小水珠后会聚到一点，使该点位置上的物体温度升高可能会导致火灾。这是由于小水珠的作用相当于(　　)
A．凸透镜 B．凹透镜
C．平面镜 D．凸面镜
A
12．[易错题]如图所示，将一个凸透镜正对太阳，其下方20 cm处的白纸上呈现出一个较小的光斑，这个现象提示我们：凸透镜对光有________作用；若将该透镜向纸面再靠近一小段距离的过程中，光斑一直变小，由此可以判断该透镜的焦距一定________(填“大于”“等于”或“小于”)20 cm。
会聚
返回
小于
13．[2022·泰安]光学知识在我们的生活、学习中有着广泛应用。下列说法中(　　)
①近视镜是凸透镜，利用了凸透镜对光有会聚作用
②照相时，被照者应位于镜头二倍焦距以外
③放大镜能放大地图，利用了光通过凸透镜能成正立、放大的实像的原理
④阳光下绿树的影子是光沿直线传播形成的
A．只有①④正确 B．只有②④正确
C．只有②③正确 D．只有①③正确
B
返回
14．如图所示，小亮用自制的水透镜来探究凸透镜成像规律。当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
(1)实验前，他先将蜡烛、水透镜和光屏放在同一直线上，点燃蜡烛后，发现光屏上的光斑偏在光屏下侧，为了将烛焰调节至光屏的中央，他应将水透镜的位置________(填“升高”或“降低”)一些。
升高
(2)当小亮移动烛焰、水透镜和光屏至图甲所示位置时，恰能在光屏上得到清晰的像(像未画)，现保持烛焰和透镜的位置不变，往透镜中注入一些水，要在光屏上再次成清晰的像，需将光屏向________(填“左”或“右”)移动，此时，成的像跟物体相比________(填“放大”“缩小”或“等大”)了。
左
缩小
(3)小亮又在实验室找到一只正在正常计时、带指针的手表，他将手表在光具座上固定好(如图乙所示)，然后用强光照射手表，将它作为物体通过水透镜成像；左右移动光屏，当透光性较好的薄塑料光屏上出现明亮清晰的手表的像时，小亮从光屏的右侧朝向光屏观察，他在光屏上看到手表的像的指针沿________(填“顺时针”或“逆时针”)方向转动。
顺时针
返回
返回
15．[2022·遂宁]小陈发现爷爷看书报时将书报拿得很远，根据所学知识想到人的眼睛与________(填“照相机”“投影仪”或“放大镜”)的成像原理相同，爷爷眼睛的问题是因为晶状体太薄造成的________(填“近”或“远”)视眼。于是他建议父母带爷爷到眼镜店选配一副由________透镜制成的老花镜。
照相机
远
凸
16．小明将一副眼镜放在阳光下适当位置，地面上观察到如图所示的现象。关于该眼镜镜片和矫正的视力缺陷，下列说法中正确的是(　　)
A．左边是凹透镜，可以矫正远视眼
B．左边是凸透镜，可以矫正近视眼
C．右边是凸透镜，可以矫正远视眼
D．右边是凹透镜，可以矫正近视眼
C
返回
【点拨】由图可见，阳光通过左边眼镜片形成的光环中间较四周暗，对光线起发散作用，因此是凹透镜，凹透镜可以矫正近视眼，故A、B错误。阳光通过右边眼镜片形成的光斑中间较亮，对光线起会聚作用，因此是凸透镜。远视眼所成的像在视网膜的后方，为了使像正好呈在视网膜上，应使光线提前会聚，使所成的像相对于晶状体前移，所以应配戴会聚透镜，即凸透镜，故C正确、D错误。
