专题训练
5.光现象作图
第四章　多彩的光

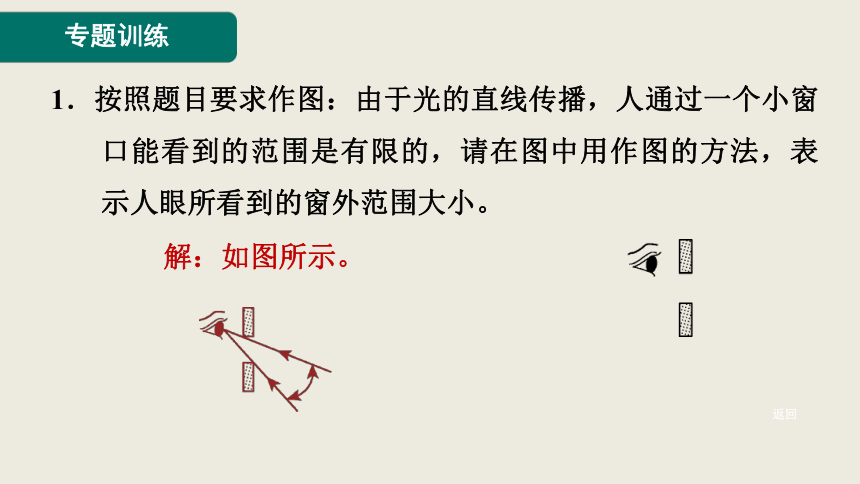

1．按照题目要求作图：由于光的直线传播，人通过一个小窗口能看到的范围是有限的，请在图中用作图的方法，表示人眼所看到的窗外范围大小。
返回
解：如图所示。

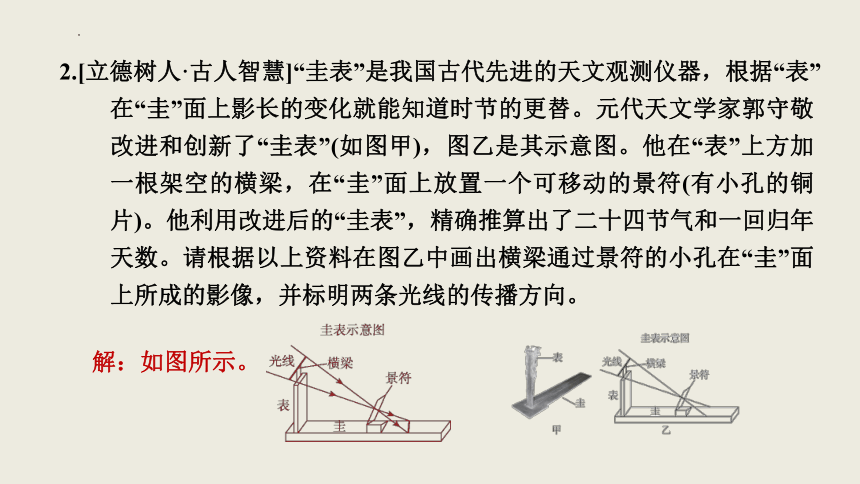

2.[立德树人·古人智慧]“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上影长的变化就能知道时节的更替。元代天文学家郭守敬改进和创新了“圭表”(如图甲)，图乙是其示意图。他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符(有小孔的铜片)。他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。
解：如图所示。
返回

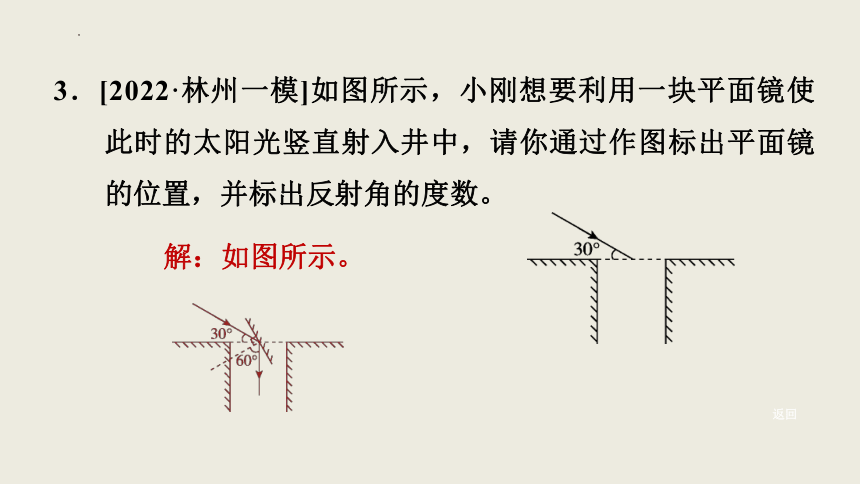

3．[2022·林州一模]如图所示，小刚想要利用一块平面镜使此时的太阳光竖直射入井中，请你通过作图标出平面镜的位置，并标出反射角的度数。
解：如图所示。

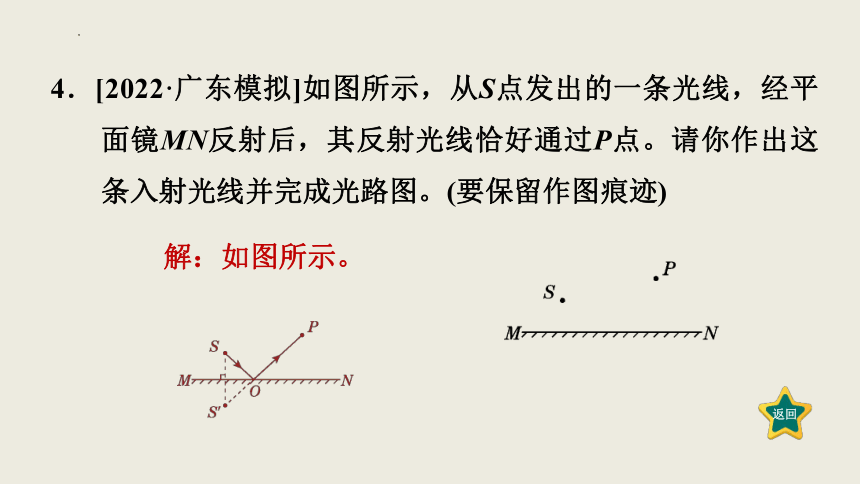

4．[2022·广东模拟]如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。请你作出这条入射光线并完成光路图。(要保留作图痕迹)
返回
解：如图所示。

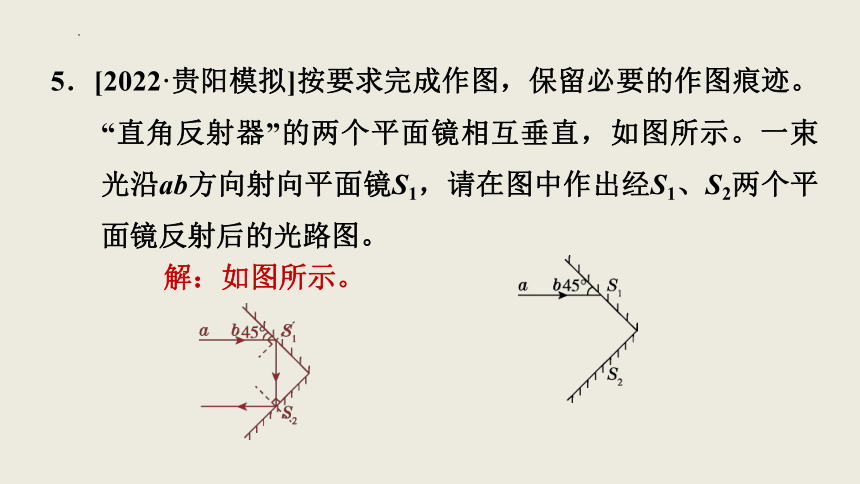

5．[2022·贵阳模拟]按要求完成作图，保留必要的作图痕迹。“直角反射器”的两个平面镜相互垂直，如图所示。一束光沿ab方向射向平面镜S1，请在图中作出经S1、S2两个平面镜反射后的光路图。
解：如图所示。

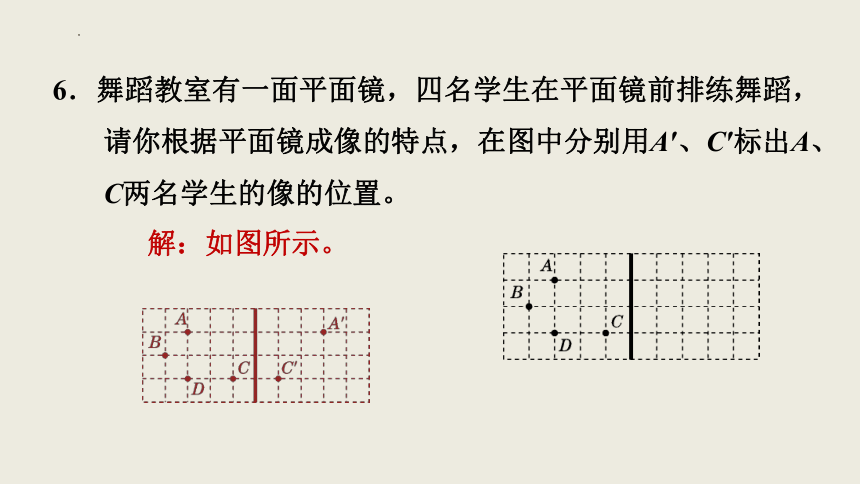

6．舞蹈教室有一面平面镜，四名学生在平面镜前排练舞蹈，请你根据平面镜成像的特点，在图中分别用A′、C′标出A、C两名学生的像的位置。
解：如图所示。
7．小明驾车通过小区道路转弯处时，通过转弯处的镜子M(可看作平面镜)看到了行人，他及时采取避让措施保证了行车安全。如图为转弯时的俯视图，其中A是车内小明的眼睛，B为行人，请作出小明看到行人的光路图。
解：如图所示。
返回
8．请根据平面镜成像知识，画出光源S发出的光通过平面镜的反射，能够照亮光屏的范围。
解：如图所示。
返回
9．[2022·广东]如图所示，一束光从水中射向水面O点，画出法线、反射光线和大致的折射光线。
解：如图所示。
10．如图所示，请画出激光束从三棱镜折射入空气时，法线的位置和折射光线的大致位置。
返回
解：如图所示。
返回
11．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像，图中A、B两点，其中一点是路灯的发光点，另一点是路灯的像点。请你在图中画出水下E处的潜水员看到路灯的光路图。
解：如图所示。
12．钻石素有“宝石之王”的称谓，因其优越的特性和漂亮的外表而受到大众喜爱(图甲)。钻石闪闪发光的奥秘在于控制切割钻石的角度，使入射光线不穿透下部亭部面，而被全部反射。图乙为光线经钻石传播的部分光路图，请补充光传播到E处后的折射光线。
返回
解：如图所示。
返回
13．[2023·郑州期末]许多同学喜欢游泳运动，但必须认识到该项运动也潜藏着危险。如图所示，救生员坐在泳池边高高的凳子上注视着泳池中的动向，他发现由于泳池边缘的阻挡，泳池底部有一个视觉“盲区”监管不到。请画一条光线，从盲区边缘的池底处刚好射入救生员的眼睛的光路图。
解：如图所示。
14．[2022·潍坊]如图所示，水池边有一路灯S，路灯上方有一平面镜MN，S发出的光能经MN反射后射入水中，请画出：
(1)S在平面镜中所成的像S′。
(2)经MN反射后过A点的反射光线OA。
(3)OA照射到水池底的光路图。
解：如图所示。
返回
返回
15．如图，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中，刚好被正在游泳的小明看到，请完成光路图。
解：如图所示。
