第十九章 生活用电 单元练习（含答案）2023-2024学年人教版九年级全一册物理

第十九章 生活用电
(时间:85分钟　满分:80分)
姓名:　　　　　　　班级:　　　　　　　学号:　　　　
题号 一 二 三 四 总分
得分
一、填空题(共16 分,每空1分)
1.复学后我们来到教室上课,教室内照明电灯正常工作时的电压为　　　　V,开关与灯之间是　　　(选填“串联”或“并联”)连接的。
2.冰箱的三脚插头与三孔插座如图所示,三脚插头中较长的脚E与冰箱的　　　　相连,是为了防止　　　　时发生触电事故。
3.测电笔可以测试导线是火线还是零线。如图所示,持笔方式正确的是　　　　;将笔尖与导线接触,若氖管发光,则导线为　　　　。
4.某同学家中所装的空气开关的额定电流为20 A,他家中有大功率电器600 W的热水器一台,1600 W的电磁炉一个,1000 W的空调两台,这些用电器的总功率为　　　　W,
　　　　(选填“能”或“不能”)同时使用。
5.在如图所示的照明电路中,根据插座的正确接入情况,可以判断出火线应是　　　　线,把开关和电灯正确连入照明电路中时,点M所在电线应接入　　　　线。(均选填“A”或“B”)
6.甲、乙两地相距40 km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为0.2 Ω,现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表和电源接成如图所示的电路进行测量。当电压表的示数为3.0 V时,电流表的示数为0.5 A,则与电压表并联部分的输电线电阻为　　　　Ω,短路位置离甲地的距离为　　　　km。
7.家庭电路用电器漏电时,通过火线与零线的电流不相等,漏电保护器中检测装置(在图中虚线框内,未画出)检测到这一差异后,便切断电源,起到保护作用。漏电保护器中另有试验电路,由开关S与电阻R组成,如图,当开关S　　　(选填“断开”或“闭合”)时就能模拟用电器漏电,此时通过A、B两处的电流IA　　　　(选填“>”、“=”或“<”)IB。
8.小明家买了一台“220 V　1500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V　6 A”字样的插座、两脚插头以及导线,组装了一个多孔的移动插座(如图所示)。请回答:
(1)这台热水器与其他家用电器之间的连接方式是　　　。
(2)这个移动插座存在的问题是　　　　　　　　　　　(写出一个即可)。
二、选择题(共14 分,把你认为正确选项的代号写在答题卡的相应位置上。第9~12 小题,每小题只有一个正确选项,每小题2 分;第13、14 小题为多项选择,每小题有两个或两个以上正确选项,每小题3分,全部选择正确得3分,选择正确但不全得1分,不选、多选或错选得0分)
9.电能表可用来直接测量家庭电路中的 (　　 )
A.电压 B.电流 C.电功率 D.电功
10.如图所示,某家庭电路中安装了准备接大功率用电器的插座,为确保安全,专门配了保险盒。在下面四种电路中,最理想的是 (　　 )
11.小丽在家里用试电笔接触插座里的金属片时,观察不到氖管发光,你认为产生这种现象的原因可能是 (　　 )
①电路中没电;②手没有接触笔尾金属体;③测电笔中的氖管坏了;④笔尖与火线接触不良;⑤接触的是零线
A.① B.②③
C.①②③ D.①②③④⑤
12.吴丽在使用电饭锅做饭时发现插头发热,原来是插头松动了,继续使用一段时间后,插座烧焦成了如图所示的样子,这是因为 (　　 )
A.由于接触不良,导致电路中电流过大,插头与插座过热
B.由于接触不良,电路中没有电流通过,插头与插座是被热水烫热的
C.由于接触不良,导致接触处电阻过大,插头与插座过热
D.由于接触不良,导致电路中总功率过大,插头与插座过热
13.遇到雷雨天气时,以下做法符合安全规则的是 (　　 )
A.在露天游泳池里游泳
B.关闭门窗,拔掉电源插头
C.不要在大树或高大建筑物下避雨
D.外出时撑绝缘杆的雨伞

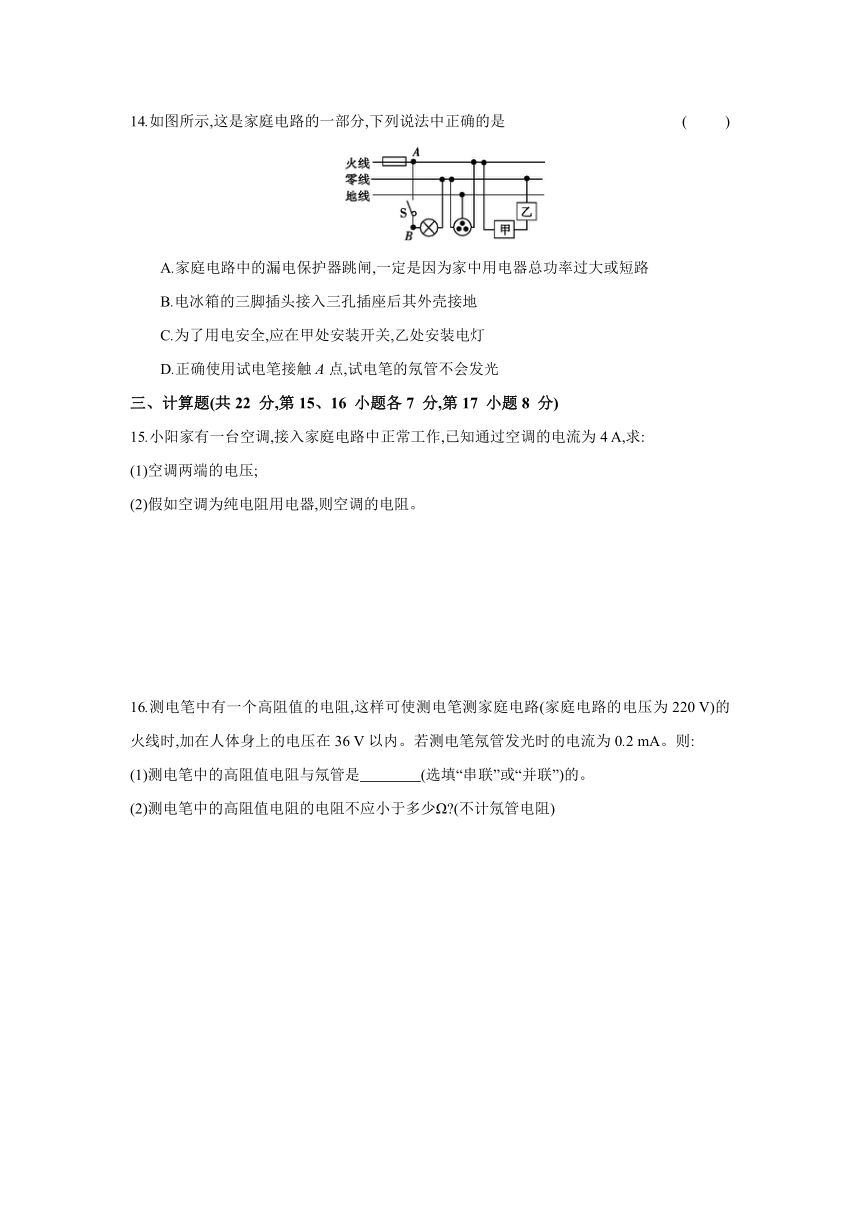

14.如图所示,这是家庭电路的一部分,下列说法中正确的是 (　　 )
A.家庭电路中的漏电保护器跳闸,一定是因为家中用电器总功率过大或短路
B.电冰箱的三脚插头接入三孔插座后其外壳接地
C.为了用电安全,应在甲处安装开关,乙处安装电灯
D.正确使用试电笔接触A点,试电笔的氖管不会发光
三、计算题(共22 分,第15、16 小题各7 分,第17 小题8 分)
15.小阳家有一台空调,接入家庭电路中正常工作,已知通过空调的电流为4 A,求:
(1)空调两端的电压;
(2)假如空调为纯电阻用电器,则空调的电阻。
16.测电笔中有一个高阻值的电阻,这样可使测电笔测家庭电路(家庭电路的电压为220 V)的火线时,加在人体身上的电压在36 V以内。若测电笔氖管发光时的电流为0.2 mA。则:
(1)测电笔中的高阻值电阻与氖管是　　　　(选填“串联”或“并联”)的。
(2)测电笔中的高阻值电阻的电阻不应小于多少Ω (不计氖管电阻)
17.图甲是一种电热水龙头,图乙是其简化电路图。旋转手柄可使扇形开关S同时接触两个相邻触点,从而控制流出的水为冷水、温水或热水。已知R1、R2是电热丝,R1=22 Ω,热水挡的电功率是3.3 kW。求:
(1)S旋到温水挡时的电功率;
(2)电热丝R2的阻值;
(3)当开关S旋到热水挡时,1 min能放出2 kg 40 ℃的热水,若电热水龙头加热的效率是90%,则水的初温是多少 ℃ [c水=4.2×103 J/(kg·℃),计算结果保留一位小数]
四、实验与探究题(共28分,第18、19小题各7分,第20小题6分,第21小题8分)
18.家庭电路中,当电路发生故障时,电工师傅常用一只额定电压为220 V的灯泡L0(检验灯泡),放在保险丝位置上,并且断开保险丝,来检查家庭电路中每个支路的情况,如图所示,当S闭合时,再逐一闭合S1、S2、S3(每次只闭合其中的一个开关)时,可能出现下列几种现象,请你根据所提供的现象判断电路的状况(前三空均选填“短路”、“断路”或“正常”):
(1)L0不亮,说明该支路　　　　　　。
(2)L0正常发光,说明该支路　　　　　　。
(3)L0发光呈暗红色,说明该支路　　　　　　。
(4)家庭电路中所有用电器都工作时,总电阻　　　　　(选填“最大”或“最小”)。
19.电冰箱使用三脚插头与电源连接,如图甲所示,细心观察可以发现,三脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长。
(1)这样的设计主要考虑下列哪一因素　　　　(选填字母)。
A.使插头的造型更美观
B.插入插座中可更稳固插头
C.有利于识别火线和零线插脚
D.插入插座时,可确保用电器外壳先接地
(2)图乙是电冰箱的简化电路图,图中M是电冰箱压缩机内的电动机,L是电冰箱内的照明灯,打开冰箱门时,开关　　　　自动闭合,使得照明灯亮;冰箱内温度降低到设定温度时,开关　　　　自动断开,电动机停止工作。
(3)冰箱的压缩机是一台电动机,它工作时是把　　　　能转化为　　　　能。
(4)提出一项使用冰箱时的节能措施:　　　　　　　　　　　　　　　　　　　　　。
20.三位同学对“在家庭电路中,离进户线距离不同的用电器两端的电压是否完全相同”的问题进行探究。
(1)小柯设想借用实验室量程为0~15 V的电压表,直接测量家庭电路上各用电器两端的电压进行比较。仅从量程考虑,因为0~15 V的电压表　　　　,所以小柯的设想无法实现。
(2)小雪设想利用如图所示的电路模拟家庭电路进行探究,所有导线选用电阻可以忽略不计的粗铜丝。如果用电压表测量两灯两端的电压,结果应该是灯L1和L2两端的电压　　　　。
(3)小妍参照小雪的电路图进行了实验,导线ab和cd是拆自旧滑动变阻器上的电阻丝,电阻较大。小妍发现规格完全相同的灯L1,和L2亮度不同,得出了“如果导线的电阻较大,离电源距离不同的电灯两端电压不同”的结论。她的依据是:规格相同的电灯亮度不同,是电灯两端的　　　　　　　　导致实际功率不同。
小雪和小妍采用不同的方法,都在探究同一问题,小柯感慨:“方法总比问题多!”
21.认识短路的危害和保险丝的作用。
【设计实验】
目的:认识短路的危害
器材:低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表,0~5 A)
【进行实验】
(1)如图所示,C、D间接上一段保险丝,A、B间接入电流表,其他部分依次连接好。
(2)当开关闭合时,灯泡　　　　(选填“发光”或“不发光”),电流表　　　　(选填“有”或“无”)示数。
(3)断开开关,在B、D间接一根粗铜丝,当闭合开关的瞬间,你将会观察到　　　　(填序号)。
A.电流表没有读数,灯泡也不亮
B.电流表的指针迅速摆动较大的幅度,灯泡变得非常亮
C.电流表的指针迅速摆动较大的幅度,A、B间导线也随即熔断
D.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断
【分析论证】
B、D间接入铜丝时,灯泡被短接,电路中电阻很小。根据欧姆定律知道,闭合开关的瞬间,线路中的电流　　　,这时,通过保险丝的电流　　　(选填“等于”、“小于”或“大于”)导线的电流,但保险丝的电阻比导线大很多,根据焦耳定律,在电流相同时,导体中产生的热量跟电阻成　　　比,所以保险丝的温度更高,又由于保险丝的　　　较低,所以发生了上述的现象。
第十九章 生活用电
参考答案
1.220　串联
2.外壳　漏电
3.甲　火
4.4200　能
5.A　A
6.6　15
7.闭合　<
8.并联　没用三角插头
9.D　10.A　11.D　12.C　13.BCD　14.BC
15.解:(1)我国家庭电路的电压为220 V,空调接入家庭电路中正常工作,所以空调两端的电压是220 V。(3分)
(2)此时空调的电压是220 V,电流是4 A,所以由I=可得,空调的电阻:R===55 Ω　(4分)
16.解:(1)测电笔中的高阻值电阻起到分压的作用,故高阻值电阻与氖管是串联的;　(2分)
(2)人体接触安全电压最大为36 V,家庭电路的电压为220 V,串联电路中总电压等于各分电压之和,所以大电阻两端的最小电压:
UR=U-U人=220 V-36 V=184 V　(2分)
在串联电路中各处的电流相等,根据欧姆定律I=可得,测电笔中电阻的最小值:R===9.2×105 Ω　(3分)
17.解:(1)由图可知:热水挡时R1、R2并联,温水挡时只有R1连入电路,温水挡时的电功率:P1===2200 W　 (2分)
(2)P加热=3.3 kW=3300 W
电热丝R2的功率:P2=P加热-P1=3300 W-2200 W=1100 W
由P=得,电热丝R2的阻值:R2===44 Ω　(2分)
(3)当开关S旋到热水挡时,1 min消耗的电能为:
W=P加热t=3300 W×60 s=1.98×105 J　(1分)
根据η=×100%得,水吸收的热量:
Q吸=Wη=1.98×105 J×90%=1.782×105 J　(1分)
由Q吸=cm(t-t0)得:
t0=t-=40 ℃-≈18.8 ℃　 (2分)
18.(1)断路
(2)短路
(3)正常
(4)最小
评分标准:第(4)问1分,其余每空2分,共7分;有其他合理答案均参照给分
19.(1)D
(2)S2　S1
(3)电　机械
(4)尽量减少开冰箱门的次数
评分标准:第(1)问2分,其余每空1分,共7分;有其他合理答案均参照给分
20.(1)量程太小
(2)相等
(3)实际电压不同
评分标准:每空2分,共6分;有其他合理答案均参照给分
21.【进行实验】(2)发光　有
(3)D
【分析论证】很大　等于　正　熔点
评分标准:第(3)问2分,其余每空1分,共8分;有其他合理答案均参照给分
