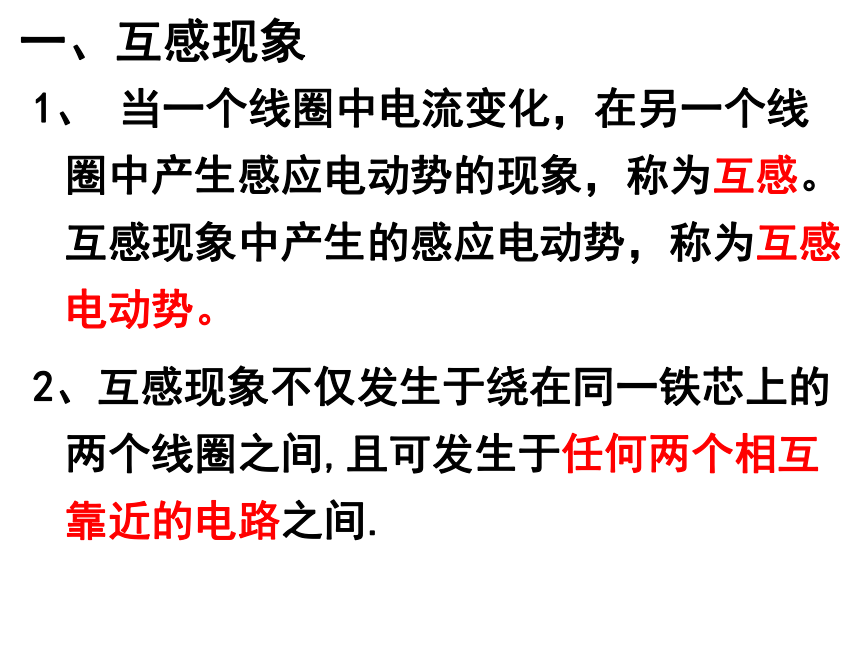

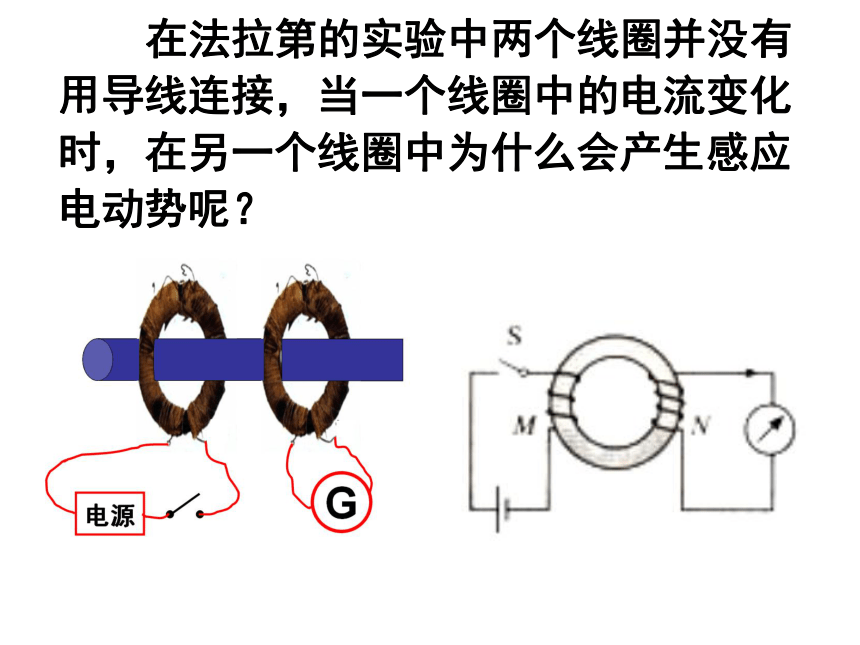

课件25张PPT。互感和自感 在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中为什么会产生感应电动势呢？1、 当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象中产生的感应电动势，称为互感电动势。

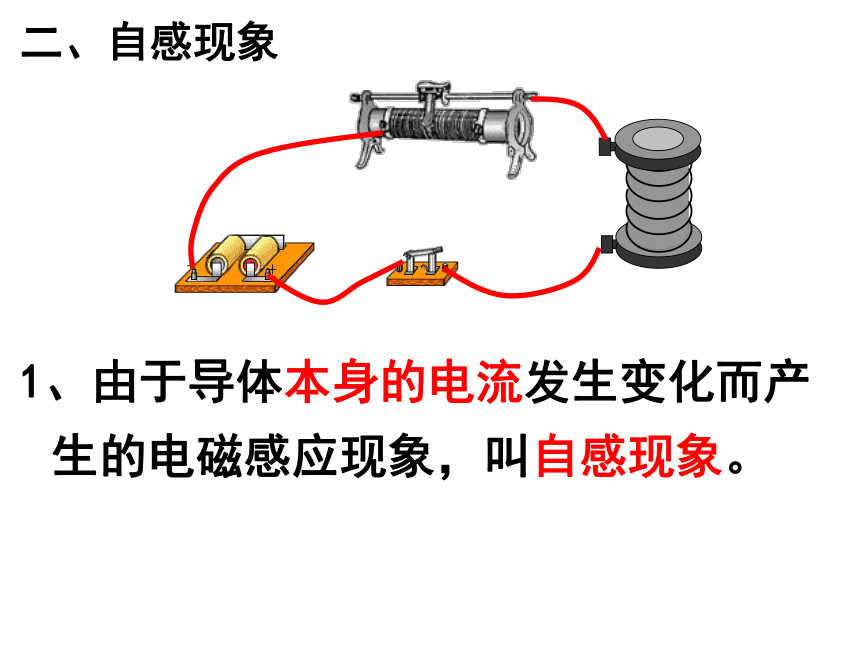

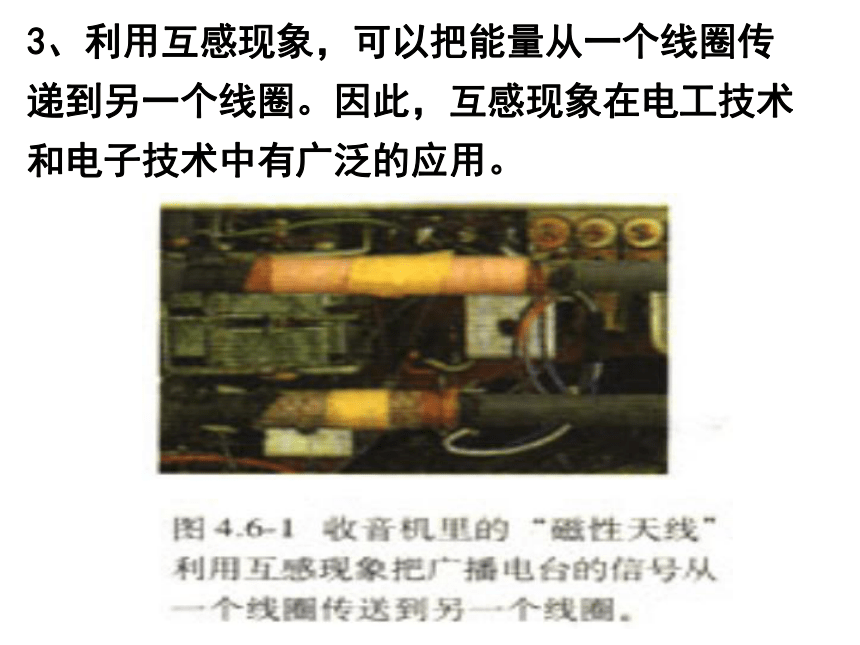

2、互感现象不仅发生于绕在同一铁芯上的两个线圈之间,且可发生于任何两个相互靠近的电路之间.一、互感现象3、利用互感现象，可以把能量从一个线圈传递到另一个线圈。因此，互感现象在电工技术和电子技术中有广泛的应用。 1、由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。二、自感现象2、自感现象中产生的电动势 -----叫自感电动势。

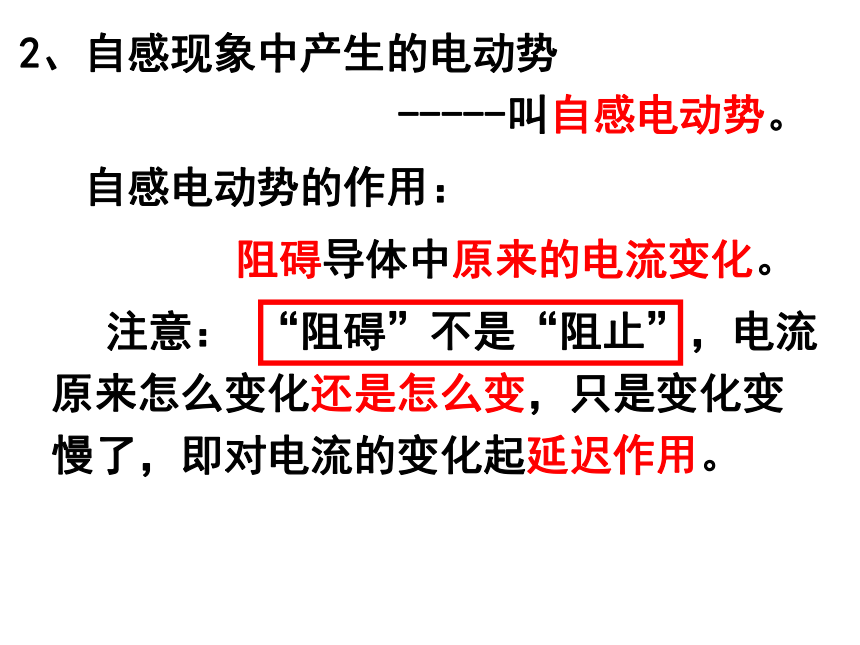

自感电动势的作用：
阻碍导体中原来的电流变化。

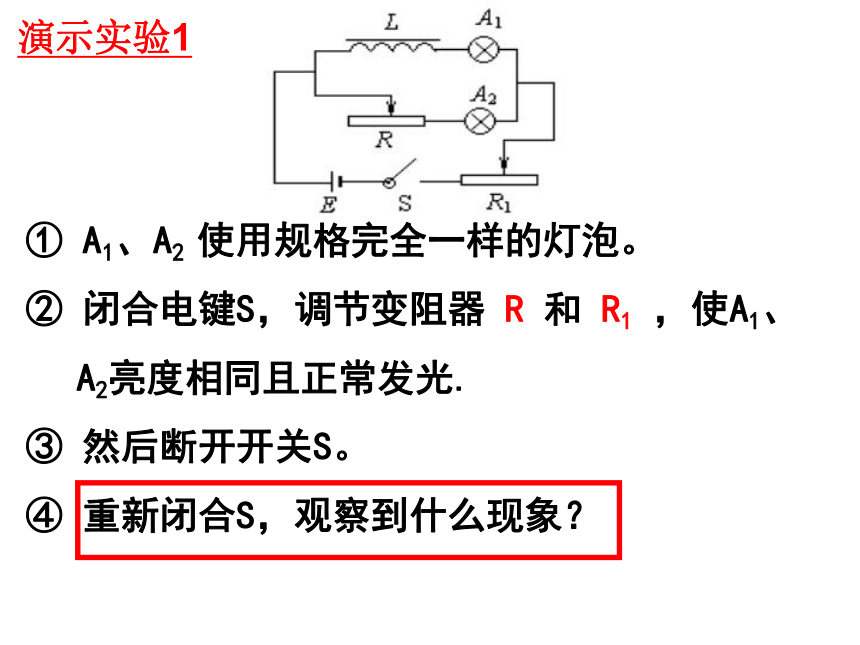

注意： “阻碍”不是“阻止”，电流原来怎么变化还是怎么变，只是变化变慢了，即对电流的变化起延迟作用。演示实验1 A1、A2 使用规格完全一样的灯泡。
闭合电键S，调节变阻器 R 和 R1 ，使A1、 A2亮度相同且正常发光.
然后断开开关S。

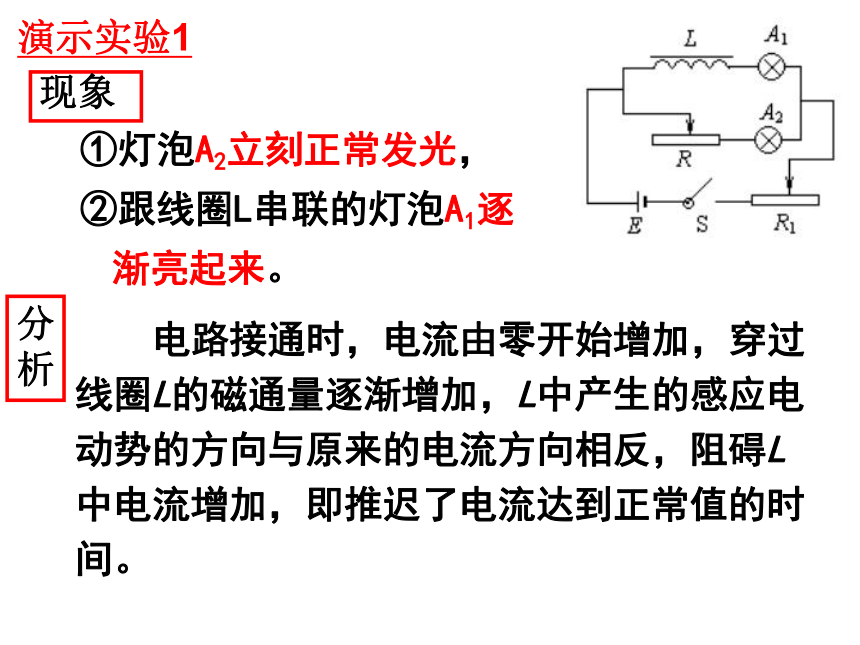

重新闭合S，观察到什么现象？ 演示实验1灯泡A2立刻正常发光，

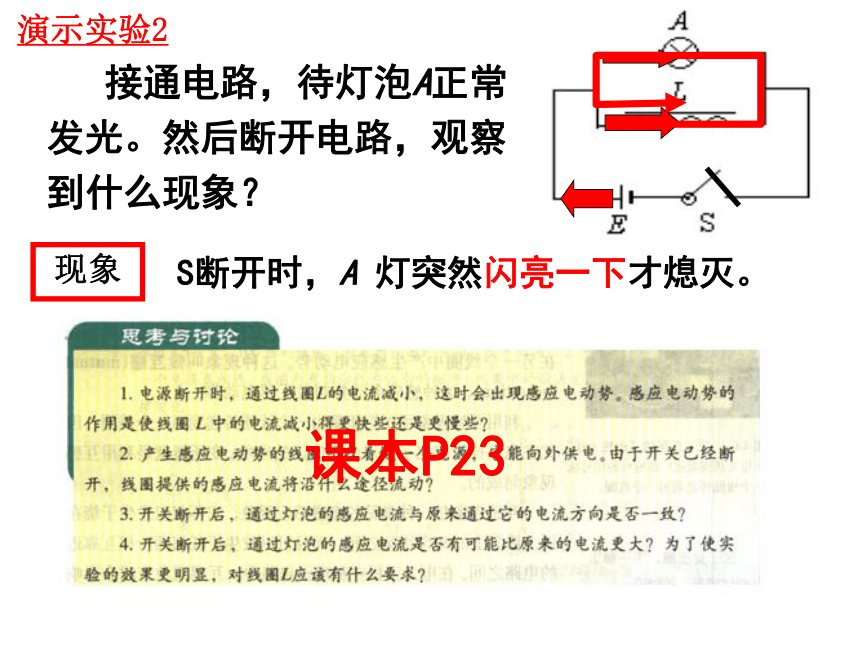

跟线圈L串联的灯泡A1逐渐亮起来。 电路接通时，电流由零开始增加，穿过线圈L的磁通量逐渐增加，L中产生的感应电动势的方向与原来的电流方向相反，阻碍L中电流增加，即推迟了电流达到正常值的时间。现象分析演示实验2 接通电路，待灯泡A正常发光。然后断开电路，观察到什么现象？S断开时，A 灯突然闪亮一下才熄灭。现象课本P23自感电动势 磁通量变化率 正比关系电流变化率 正比关系正比关系对同一线圈:电流变化快,穿过线圈的磁通量变化快线圈中产生的自感电动势就大.电流变化慢,穿过线圈的磁通量变化慢线圈中产生的自感电动势就小.对不同线圈:电流变化快慢一样,自感电动势不同1、自感系数 L ------简称自感或电感 三、自感系数2、 自感系数 L 反映线圈 自身的性质.（1）决定线圈自感系数的因素： （2）自感系数的单位： 亨利
简称 亨 符号是 H
常用单位： 毫亨（m H） 微亨（μH） 实验表明，线圈越长，越粗，匝数越多，自感系数越大。
另外，带有铁芯的线圈的自感系数比没有铁芯时大得多。三、自感系数问题：在断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？甚至会比原来更亮？试从能量的角度加以讨论。 开关闭合时线圈中有电流，电流产生磁场，能量储存在磁场中.
开关断开时，线圈作用相当于电源，把磁场中的能量转化成电能。四、磁场的能量阅读教材 最后一段P24，回答问题：
1、线圈能够体现电的“惯性”,应该怎样理解？
2、电的“惯性”大小与什么有关？ 当线圈通电瞬间和断电瞬间，自感电动势都要阻碍线圈中电流的变化，使线圈中的电流不能立即增大到最大值 或不能立即减小为零 电的“惯性”大小决定于线圈的自感系数 五、自感现象的应用与防止：1、安全开关问题电弧放电，烧坏开关，危及人身安全2、精密电阻磁通量 恒=0 日光灯启动时需要一个瞬时高压，正常发光时又需要一个低于220V的工作电压。自感系数较大的线圈（镇流器）在断开时能产生瞬时高压，可谁来充当自动开关？——启动器日光灯管是充有稀薄水银蒸汽的管子，内壁涂有荧光粉，水银蒸汽放电时发出紫外线照射荧光粉产生白光．点燃日光灯管需要比220伏高的电压，灯管点燃后只需要小于220伏的电压．镇流器是一个有铁心的线圈，起动器是充有氖气的小玻璃泡，用双金属片和一不动的片做两个电极．开关K闭合时，电流通路为镇流器─灯管灯丝─起动器─灯管灯丝─电源，灯丝受热发射电子．氖管中双金属片受热伸长与不动片接触然后断开，电路中电流很快减小，镇流器线圈中产生很大的自感电动势，在灯管两端出现高电压点燃灯管．电流通路变为镇流器─灯管─电源，镇流器起限压降流作用，使加在灯管电压小于220伏．小 结1、 当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象产生的感应电动势，称为互感电动势。
2、由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。小 结3、自感现象中产生的电动势叫 自感电动势。
（1）自感电动势的作用：阻碍导体中 原来的电流变化。
（2）自感电动势大小：
4、自感系数L：与线圈的大小、形状、 圈数及有无铁心有关
5、磁场具有能量1、演示自感的实验电路图如图所示，L是电感线圈，A1、A2是相同的灯泡，R阻值与L的直流电阻值相同。当开关由断开到合上时，观察到的自感现象是 比 先亮，最后达到同样亮。A2A1 A2 A12、右图中，电阻R的电阻值和电感L的自感系数都很大，但L的直流电阻值很小，A1、A2是两个规格相同的灯泡。则当电键S闭合瞬间， 比 先亮，最后 比 亮 。 3、如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同。在电键接通和断开时，灯泡D1和D2亮暗的顺序是A. 接通时D1先达最亮，断开时D1后灭
B. 接通时D2先达最亮，断开时D2后灭
C. 接通时D1先达最亮，断开时D2后灭
D. 接通时D2先达最亮，断开时D1后灭A4、如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开电键的瞬间会有
A . 灯A立即熄灭
B . 灯A慢慢熄灭
C . 灯A突然闪亮一下再慢慢熄灭
D . 灯A突然闪亮一下再突然熄灭L AA
2、互感现象不仅发生于绕在同一铁芯上的两个线圈之间,且可发生于任何两个相互靠近的电路之间.一、互感现象3、利用互感现象，可以把能量从一个线圈传递到另一个线圈。因此，互感现象在电工技术和电子技术中有广泛的应用。 1、由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。二、自感现象2、自感现象中产生的电动势 -----叫自感电动势。
自感电动势的作用：
阻碍导体中原来的电流变化。
注意： “阻碍”不是“阻止”，电流原来怎么变化还是怎么变，只是变化变慢了，即对电流的变化起延迟作用。演示实验1 A1、A2 使用规格完全一样的灯泡。
闭合电键S，调节变阻器 R 和 R1 ，使A1、 A2亮度相同且正常发光.
然后断开开关S。
重新闭合S，观察到什么现象？ 演示实验1灯泡A2立刻正常发光，
跟线圈L串联的灯泡A1逐渐亮起来。 电路接通时，电流由零开始增加，穿过线圈L的磁通量逐渐增加，L中产生的感应电动势的方向与原来的电流方向相反，阻碍L中电流增加，即推迟了电流达到正常值的时间。现象分析演示实验2 接通电路，待灯泡A正常发光。然后断开电路，观察到什么现象？S断开时，A 灯突然闪亮一下才熄灭。现象课本P23自感电动势 磁通量变化率 正比关系电流变化率 正比关系正比关系对同一线圈:电流变化快,穿过线圈的磁通量变化快线圈中产生的自感电动势就大.电流变化慢,穿过线圈的磁通量变化慢线圈中产生的自感电动势就小.对不同线圈:电流变化快慢一样,自感电动势不同1、自感系数 L ------简称自感或电感 三、自感系数2、 自感系数 L 反映线圈 自身的性质.（1）决定线圈自感系数的因素： （2）自感系数的单位： 亨利
简称 亨 符号是 H
常用单位： 毫亨（m H） 微亨（μH） 实验表明，线圈越长，越粗，匝数越多，自感系数越大。
另外，带有铁芯的线圈的自感系数比没有铁芯时大得多。三、自感系数问题：在断电自感的实验中，为什么开关断开后，灯泡的发光会持续一段时间？甚至会比原来更亮？试从能量的角度加以讨论。 开关闭合时线圈中有电流，电流产生磁场，能量储存在磁场中.
开关断开时，线圈作用相当于电源，把磁场中的能量转化成电能。四、磁场的能量阅读教材 最后一段P24，回答问题：
1、线圈能够体现电的“惯性”,应该怎样理解？
2、电的“惯性”大小与什么有关？ 当线圈通电瞬间和断电瞬间，自感电动势都要阻碍线圈中电流的变化，使线圈中的电流不能立即增大到最大值 或不能立即减小为零 电的“惯性”大小决定于线圈的自感系数 五、自感现象的应用与防止：1、安全开关问题电弧放电，烧坏开关，危及人身安全2、精密电阻磁通量 恒=0 日光灯启动时需要一个瞬时高压，正常发光时又需要一个低于220V的工作电压。自感系数较大的线圈（镇流器）在断开时能产生瞬时高压，可谁来充当自动开关？——启动器日光灯管是充有稀薄水银蒸汽的管子，内壁涂有荧光粉，水银蒸汽放电时发出紫外线照射荧光粉产生白光．点燃日光灯管需要比220伏高的电压，灯管点燃后只需要小于220伏的电压．镇流器是一个有铁心的线圈，起动器是充有氖气的小玻璃泡，用双金属片和一不动的片做两个电极．开关K闭合时，电流通路为镇流器─灯管灯丝─起动器─灯管灯丝─电源，灯丝受热发射电子．氖管中双金属片受热伸长与不动片接触然后断开，电路中电流很快减小，镇流器线圈中产生很大的自感电动势，在灯管两端出现高电压点燃灯管．电流通路变为镇流器─灯管─电源，镇流器起限压降流作用，使加在灯管电压小于220伏．小 结1、 当一个线圈中电流变化，在另一个线圈中产生感应电动势的现象，称为互感。互感现象产生的感应电动势，称为互感电动势。
2、由于导体本身的电流发生变化而产生的电磁感应现象，叫自感现象。小 结3、自感现象中产生的电动势叫 自感电动势。
（1）自感电动势的作用：阻碍导体中 原来的电流变化。
（2）自感电动势大小：
4、自感系数L：与线圈的大小、形状、 圈数及有无铁心有关
5、磁场具有能量1、演示自感的实验电路图如图所示，L是电感线圈，A1、A2是相同的灯泡，R阻值与L的直流电阻值相同。当开关由断开到合上时，观察到的自感现象是 比 先亮，最后达到同样亮。A2A1 A2 A12、右图中，电阻R的电阻值和电感L的自感系数都很大，但L的直流电阻值很小，A1、A2是两个规格相同的灯泡。则当电键S闭合瞬间， 比 先亮，最后 比 亮 。 3、如图所示的电路中，D1和D2是两个相同的小灯泡，L是一个自感系数相当大的线圈，其阻值与R相同。在电键接通和断开时，灯泡D1和D2亮暗的顺序是A. 接通时D1先达最亮，断开时D1后灭
B. 接通时D2先达最亮，断开时D2后灭
C. 接通时D1先达最亮，断开时D2后灭
D. 接通时D2先达最亮，断开时D1后灭A4、如图所示，L为自感系数较大的线圈，电路稳定后小灯泡正常发光，当断开电键的瞬间会有
A . 灯A立即熄灭
B . 灯A慢慢熄灭
C . 灯A突然闪亮一下再慢慢熄灭
D . 灯A突然闪亮一下再突然熄灭L AA
