九年级物理上册串联和并联课件（鲁教版）

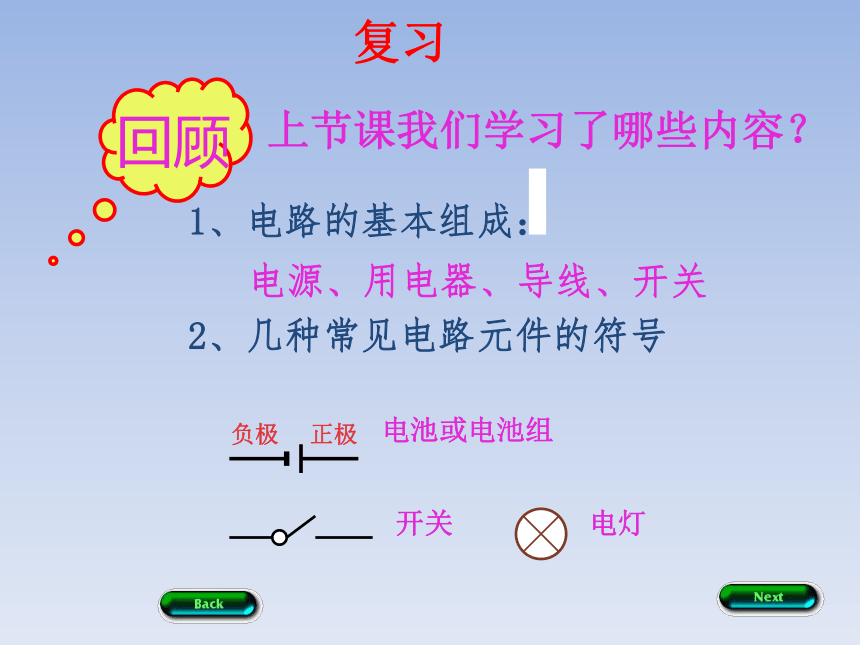

课件23张PPT。 上节课我们学习了哪些内容？1、电路的基本组成：2、几种常见电路元件的符号电灯开关复习电源、用电器、导线、开关电池或电池组回顾感知
1. 电流看不见、摸不到，但我们可以通过电路中小灯泡是否发光来判断电流的有无，这种研究方法，被称为 。

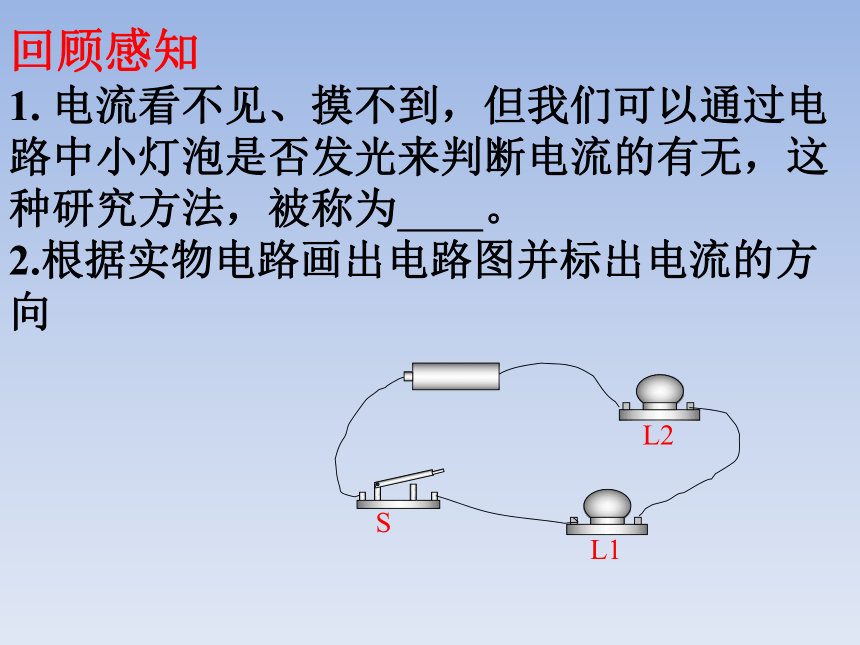

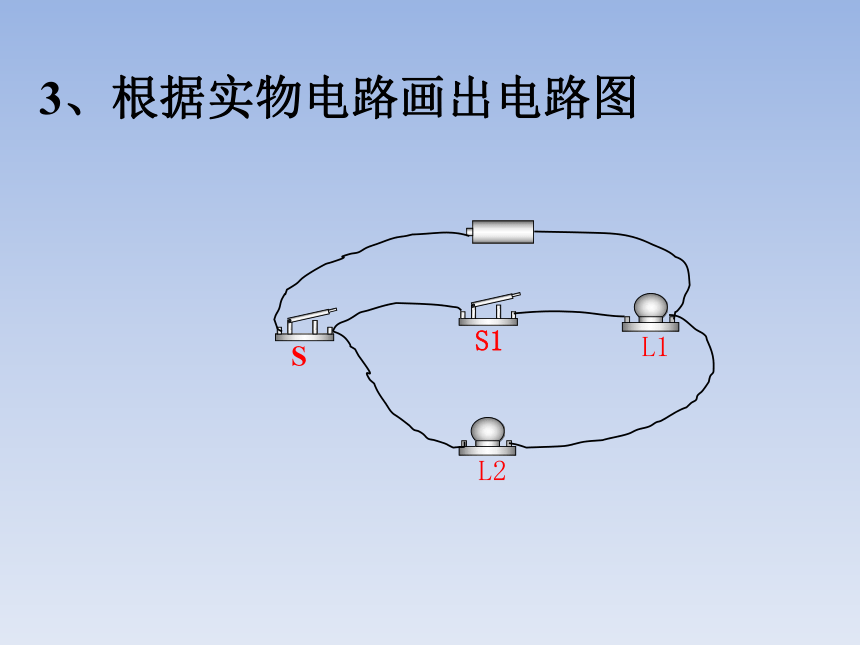

2.根据实物电路画出电路图并标出电流的方向3、根据实物电路画出电路图串联电路和并联电路探究一：

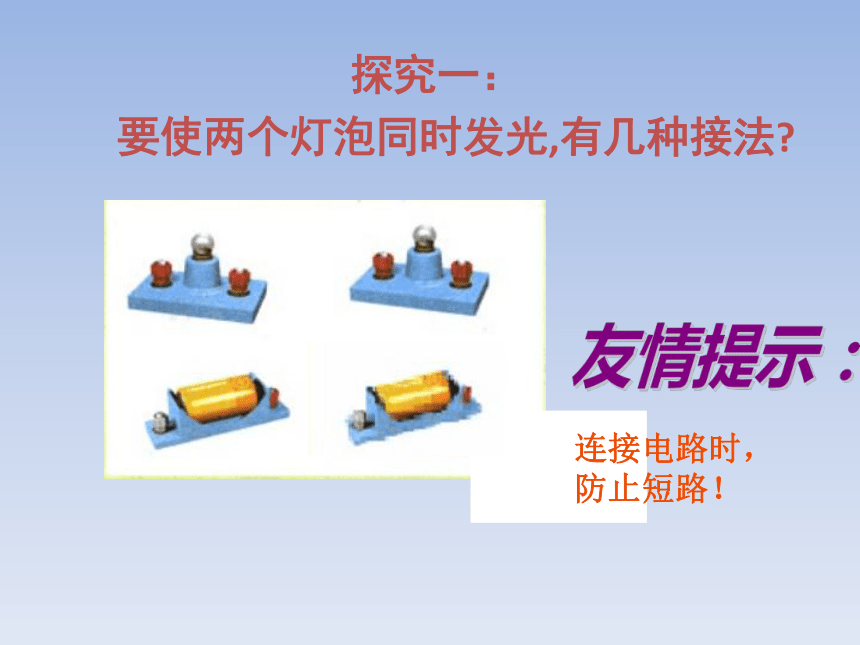

要使两个灯泡同时发光,有几种接法?

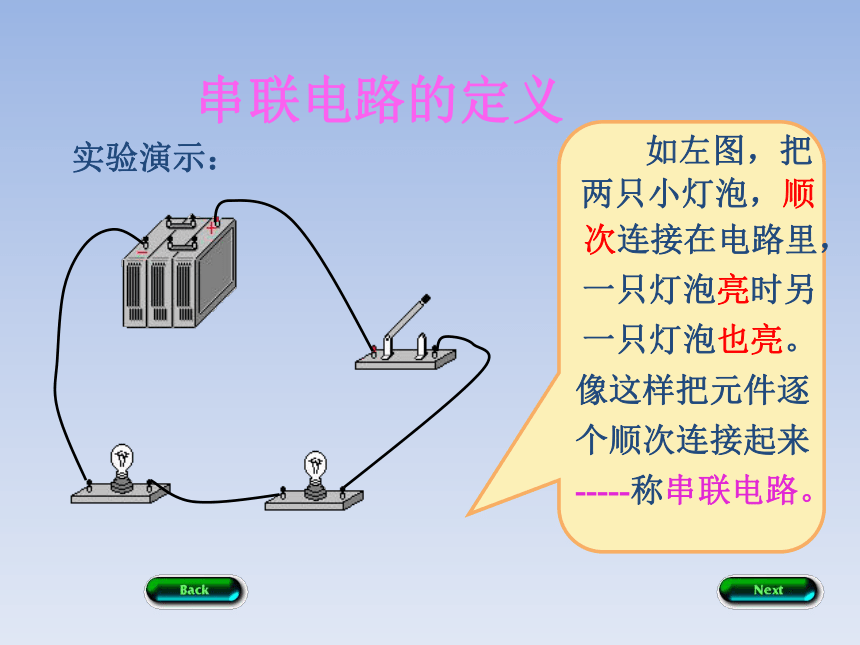

连接电路时，防止短路！友情提示：串联电路：把元件逐个顺次连接起来组成的电路． 并联电路：把元件并列连接起来组成的电路． §5-3串联和并联 串联电路的定义如左图，把两只小灯泡，顺次连接在电路里，一只灯泡亮时另一只灯泡也亮。像这样把元件逐个顺次连接起来-----称串联电路。实验演示：串联电路图 连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。 实物图：电路图：观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果亮观察实验现象（2）观察2：当调换开关 S 的位置时，两个灯泡有什么变化？观察实验现象（2）
调换开
关位置
后，两
灯都
亮串联电路的特点[思考]SS1S2L1L2 如左图：把两只灯泡并列地接在电路中，并各自安装一个开关。像这样把元件并列地连接起来的电路，——称并联电路。并联电路的定义实验演示：BASS1S2L1L2观察实验现象SS1S2L1L2灯
泡
L1
亮灯
泡
L2
不
亮实验结果SS1S2L1L2 再观察：
当断开开关
S1，合上开关S、S2时，灯泡L1、
L2的变化？
观察实验SS1S2L1L2灯
泡
L1
不
亮灯
泡
L2
亮实验结果并联电路的特点[思考]看图做练习:SS1S2L1L2干并联L1L2L1、L2知识小结逐个顺次一条 并列连接互相影响互不影响一个开关控制
所有用电器干路的开关控制所有用电器，
支路的开关控制所在支路的用电器．两条或多条
