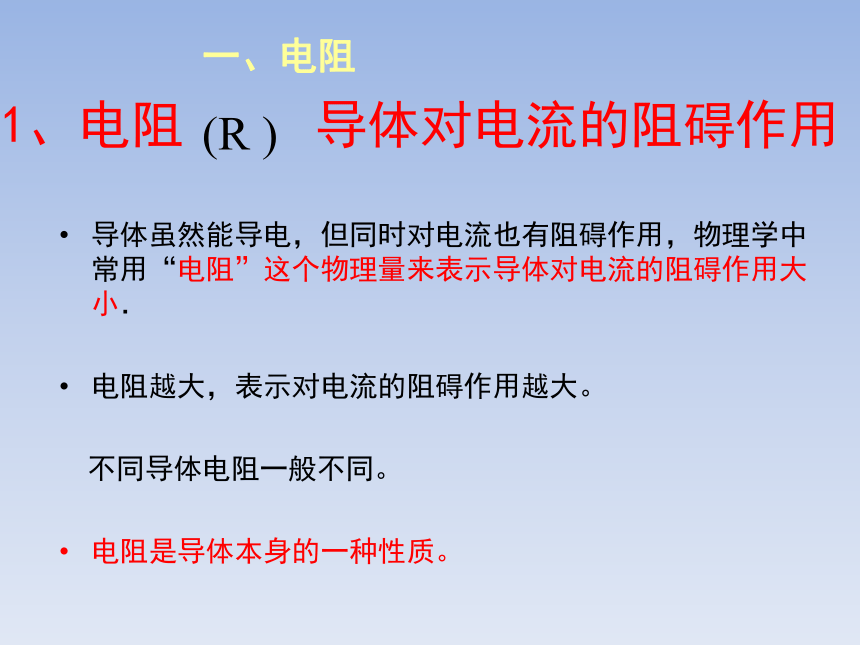

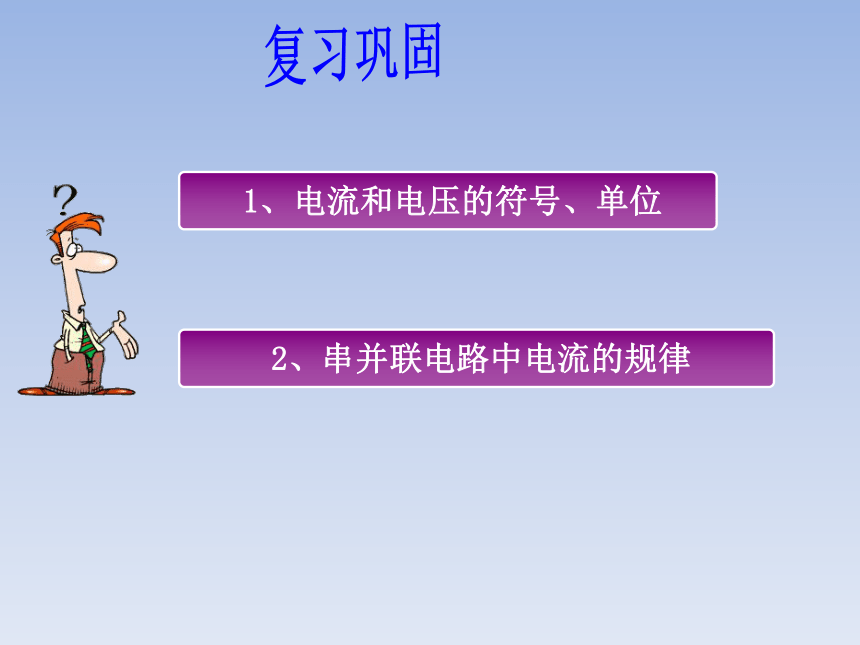

课件19张PPT。 1、电流和电压的符号、单位复习巩固 2、串并联电路中电流的规律第十二章 电压和电阻三 电阻1、电阻 导体对电流的阻碍作用
导体虽然能导电，但同时对电流也有阻碍作用，物理学中常用“电阻”这个物理量来表示导体对电流的阻碍作用大小．
电阻越大，表示对电流的阻碍作用越大。
不同导体电阻一般不同。
电阻是导体本身的一种性质。

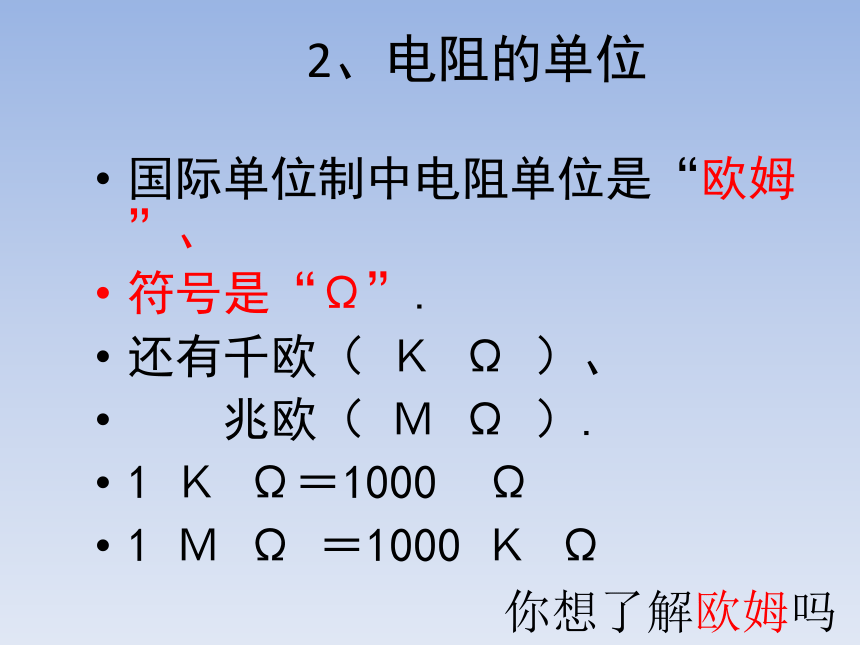

(R )一、电阻2、电阻的单位国际单位制中电阻单位是“欧姆”、
符号是“Ω”.
还有千欧（ Κ Ω ）、
兆欧（ Μ Ω ）.
1 Κ Ω＝1000 Ω

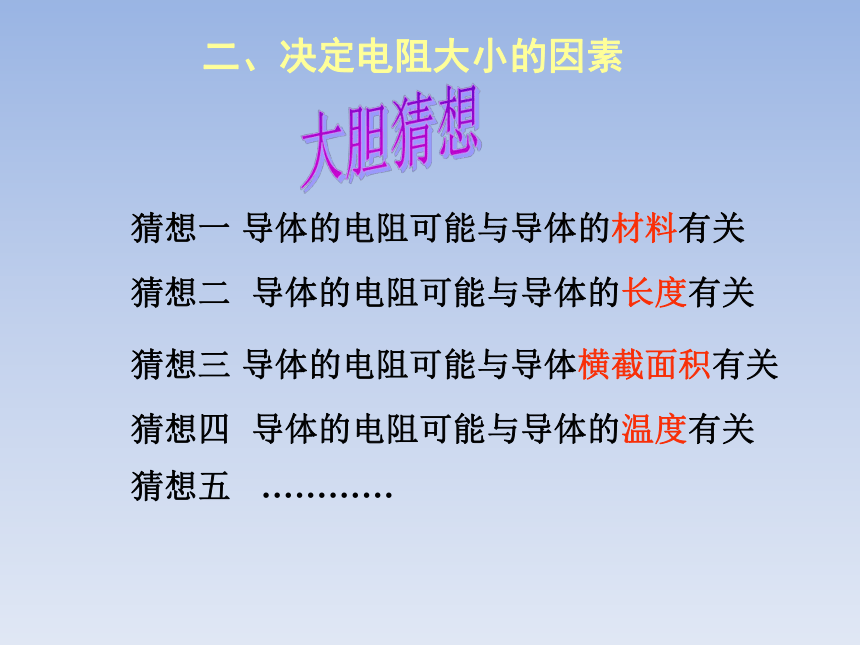

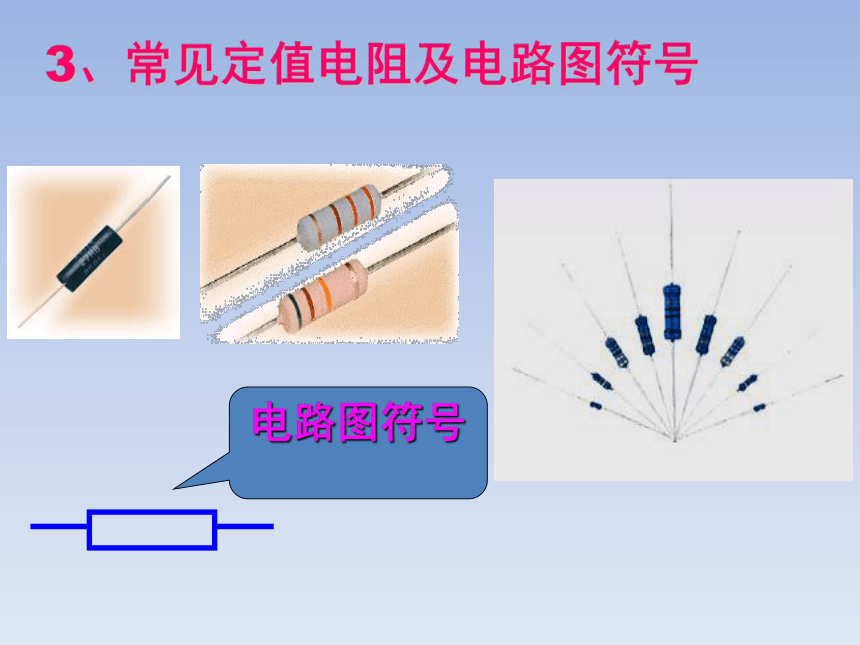

1 Μ Ω ＝1000 Κ Ω你想了解欧姆吗3、常见定值电阻及电路图符号电路图符号二、决定电阻大小的因素猜想一 导体的电阻可能与导体的材料有关猜想二 导体的电阻可能与导体的长度有关猜想三 导体的电阻可能与导体横截面积有关猜想四 导体的电阻可能与导体的温度有关猜想五 …………大胆猜想怎样才能知道哪个导体的电阻大？思考：设计实验方案，并画出电路图： (通过比较电灯的亮度或是电流表上显示的电流大小来比较与之串联的导体电阻大小。)二、决定电阻大小的因素 1．探究导体电阻与长度的关系。 控制的不变量有＿ ＿、＿ ＿、＿ ＿。材料　横截面积 温度你会选择哪两根导体做实验？ 1．探究导体电阻与长度的关系。 控制的不变量有＿ ＿、＿ ＿、＿ ＿。材料　横截面积 温度结论：在材料、横截面积相同的情况下，导体的电阻跟长度有关，长度越长，电阻越大。
2．探究导体电阻与横截面积的关系。 控制的不变量有＿ ＿、＿ ＿、＿ ＿。材料 长度 温度你会选择哪两根导体做实验？控制的不变量有＿ ＿、＿ ＿、＿ ＿。材料 长度 温度 2．探究导体电阻与横截面积的关系。 结论；在材料、长度相同的情况下，导体的电阻跟横截面积有关，横截面积越小，电阻越大。 3．探究导体电阻与材料的关系。 控制的不变量有＿ ＿、＿ ＿、＿ ＿。横截面积 长度 温度你会选择哪两根导体做实验？ 3．探究导体电阻与材料的关系。 控制的不变量有＿ ＿、＿ ＿、＿ ＿。横截面积 长度 温度结论：材料、横截面积相同时，导体的电阻与材料有关
以上我们用的实验探究的方法 ?下面我们将使用另一种方法来研究电阻与温度的关系！1、电阻是_____ 的一种性质．
2、导体的电阻与导体的___、___、____有关3、相同材料时，导体越长、横截面积越小，导体的电阻就______。【小结】4、金属导体温度越高，电阻____， 温度越低，电阻____。 电压表－－电阻很大，可以看做断路，R=∞Ω
导线、开关、电流表－－电阻很小，可以看做没有电阻，R=0Ω一定要注意！！！动 手 动 脑 学 物 理甲、乙、丙三位同学在讨论家中照明白炽灯时，各提出一个问题 ，甲提出的 问题是：用久了的白炽灯灯泡壁会变黑；乙提出的问题是：用久了的 灯丝比新买来的灯丝的电阻值大；丙提的问题是：如果白炽灯丝断了一截，搭接上后仍能使用，这时灯丝的电阻变小，灯比原来更亮。请你利用所学知识分析一下三位同学的 观点是否正确 ？导线材料的选择 ——导线使用来输送电能的，其电阻越小越好，导线的电阻越小，电能的损失就越少，可以从经济的 角度和物理的角度综合考虑，选择合适的材料做导线。
