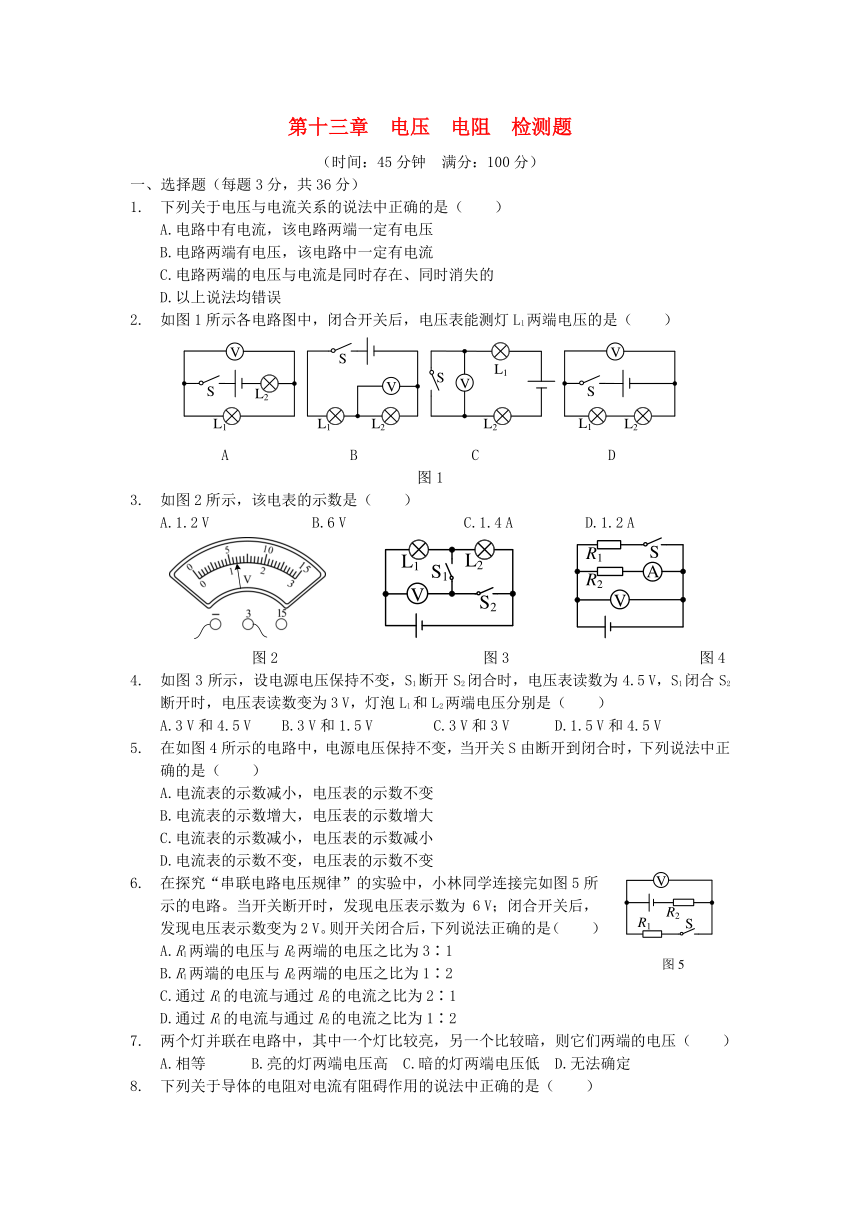

第十三章 电压 电阻 检测题
（时间：45分钟 满分：100分）
一、选择题（每题3分，共36分）
1. 下列关于电压与电流关系的说法中正确的是（ ）
A.电路中有电流，该电路两端一定有电压
B.电路两端有电压，该电路中一定有电流
C.电路两端的电压与电流是同时存在、同时消失的
D.以上说法均错误
2. 如图1所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（ ）
A B C D
图1
3. 如图2所示，该电表的示数是（ ）
A.1.2 V B.6 V C.1.4 A D.1.2 A
图2 图3 图4
4. 如图3所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5 V，S1闭合S2断开时，电压表读数变为3 V，灯泡Ll和L2两端电压分别是（ ）
A.3 V和4.5 V B.3 V和1.5 V C.3 V和3 V D.1.5 V和4.5 V
5. 在如图4所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是（ ）
A.电流表的示数减小，电压表的示数不变
B.电流表的示数增大，电压表的示数增大
C.电流表的示数减小，电压表的示数减小
D.电流表的示数不变，电压表的示数不变
6. 在探究“串联电路电压规律”的实验中，小林同学连接完如图5所示的电路。当开关断开时，发现电压表示数为6 V；闭合开关后，发现电压表示数变为2 V。则开关闭合后，下列说法正确的是（ ）
A.R1两端的电压与R2两端的电压之比为3∶1
B.R1两端的电压与R2两端的电压之比为1∶2
C.通过R1的电流与通过R2的电流之比为2∶1
D.通过R1的电流与通过R2的电流之比为1∶2
7. 两个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压（ ）
A.相等 B.亮的灯两端电压高 C.暗的灯两端电压低 D.无法确定
8. 下列关于导体的电阻对电流有阻碍作用的说法中正确的是（ ）
A.导体中有电流，导体才能有电阻
B.电阻大小取决于通过它的电流大小
C.电阻是导体本身的一种性质，与通过它的电流大小无关
D.电阻与导体的长度、横截面积无关

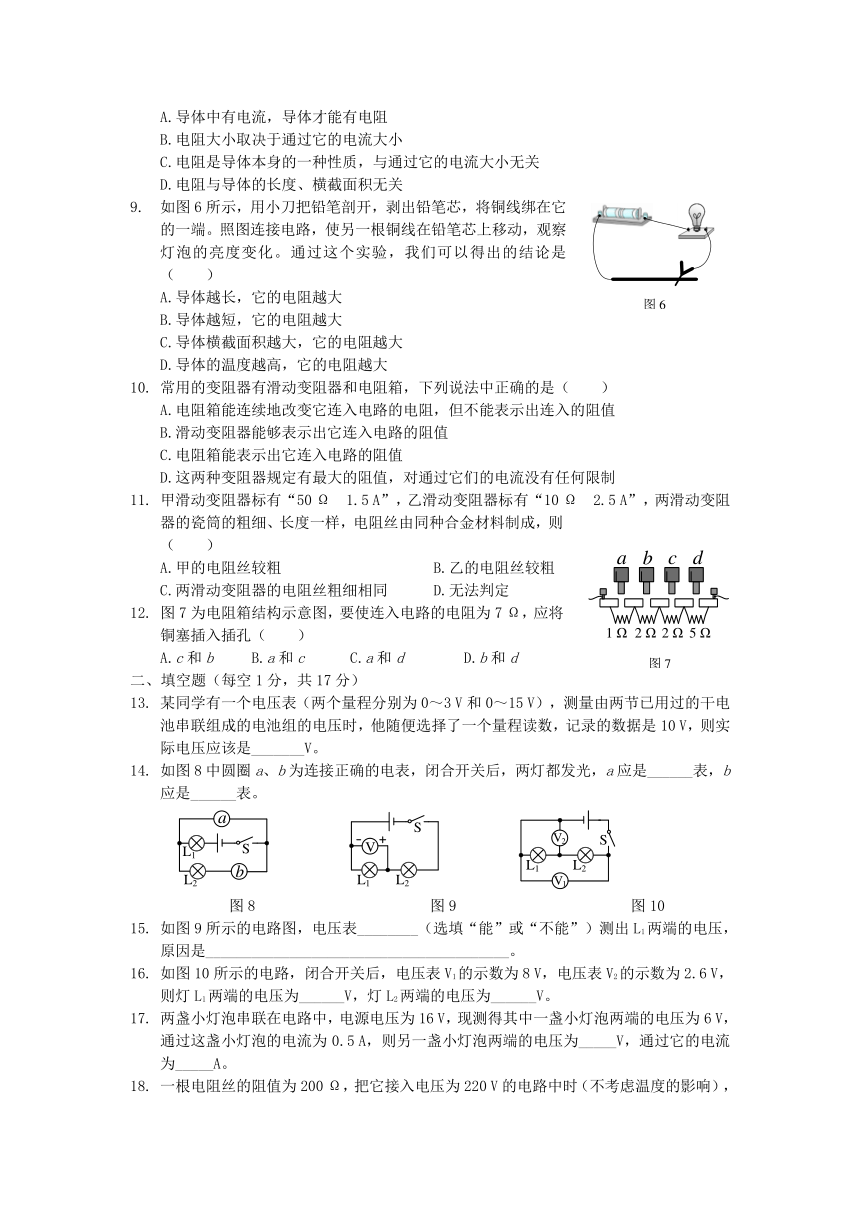

9. 如图6所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端。照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化。通过这个实验，我们可以得出的结论是（ ）
A.导体越长，它的电阻越大
B.导体越短，它的电阻越大
C.导体横截面积越大，它的电阻越大
D.导体的温度越高，它的电阻越大
10. 常用的变阻器有滑动变阻器和电阻箱，下列说法中正确的是（ ）
A.电阻箱能连续地改变它连入电路的电阻，但不能表示出连入的阻值
B.滑动变阻器能够表示出它连入电路的阻值
C.电阻箱能表示出它连入电路的阻值
D.这两种变阻器规定有最大的阻值，对通过它们的电流没有任何限制
11. 甲滑动变阻器标有“50 Ω 1.5 A”，乙滑动变阻器标有“10 Ω 2.5 A”，两滑动变阻器的瓷筒的粗细、长度一样，电阻丝由同种合金材料制成，则（ ）
A.甲的电阻丝较粗 B.乙的电阻丝较粗
C.两滑动变阻器的电阻丝粗细相同 D.无法判定
12. 图7为电阻箱结构示意图，要使连入电路的电阻为7 Ω，应将铜塞插入插孔（ ）
A.c和b B.a和c C.a和d D.b和d
二、填空题（每空1分，共17分）
13. 某同学有一个电压表（两个量程分别为0～3 V和0～15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
14. 如图8中圆圈a、b为连接正确的电表，闭合开关后，两灯都发光，a应是______表，b应是______表。
图8 图9 图10
15. 如图9所示的电路图，电压表________（选填“能”或“不能”）测出L1两端的电压，原因是________________________________________。
16. 如图10所示的电路，闭合开关后，电压表V1的示数为8 V，电压表V2的示数为2.6 V，则灯L1两端的电压为______V，灯L2两端的电压为______V。
17. 两盏小灯泡串联在电路中，电源电压为16 V，现测得其中一盏小灯泡两端的电压为6 V，通过这盏小灯泡的电流为0.5 A，则另一盏小灯泡两端的电压为_____V，通过它的电流为_____A。
18. 一根电阻丝的阻值为200 Ω，把它接入电压为220 V的电路中时（不考虑温度的影响），其电阻为_______Ω，把它拆出电路放在桌上，其电阻为_______Ω。

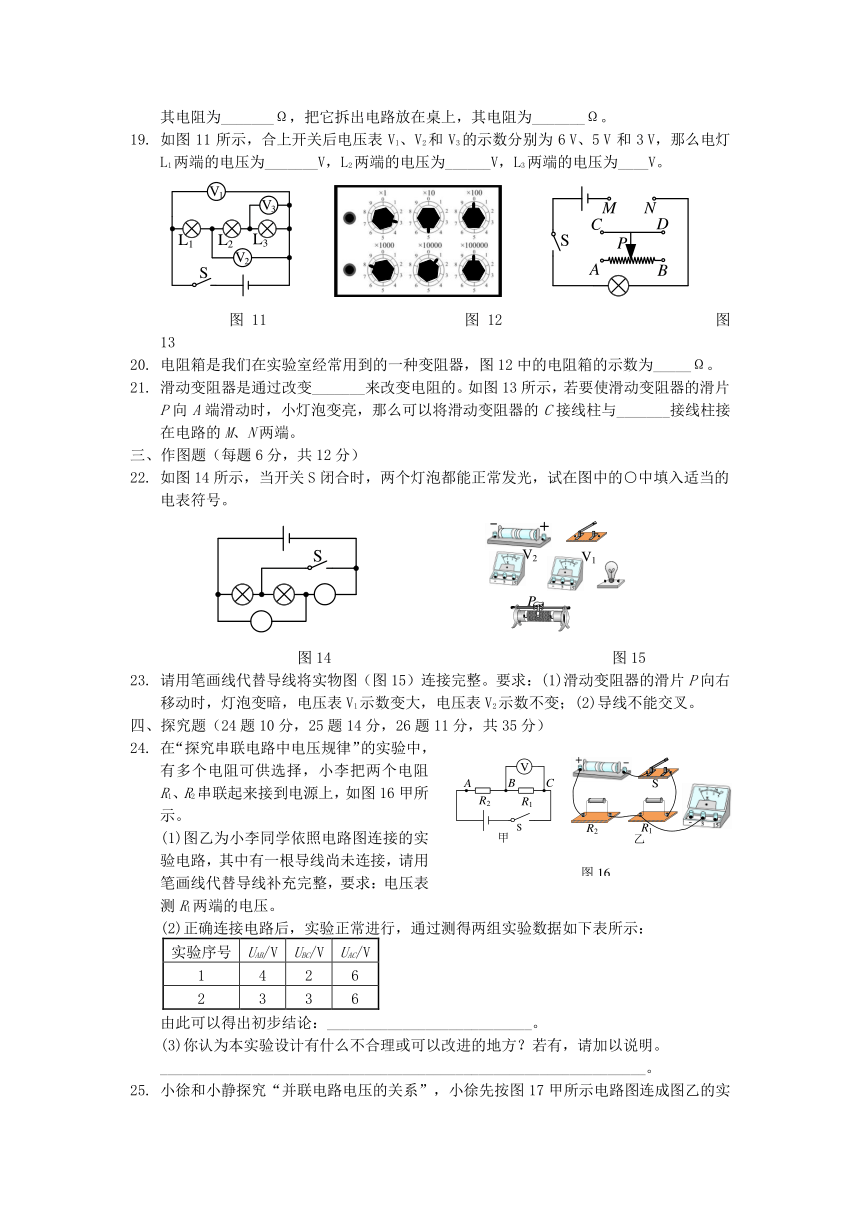

19. 如图11所示，合上开关后电压表V1、V2和V3的示数分别为6 V、5 V和3 V，那么电灯L1两端的电压为_______V，L2两端的电压为______V，L3两端的电压为____V。
图11 图12 图13
20. 电阻箱是我们在实验室经常用到的一种变阻器，图12中的电阻箱的示数为_____Ω。
21. 滑动变阻器是通过改变_______来改变电阻的。如图13所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与_______接线柱接在电路的M、N两端。
三、作图题（每题6分，共12分）
22. 如图14所示，当开关S闭合时，两个灯泡都能正常发光，试在图中的○中填入适当的电表符号。
图14 图15
23. 请用笔画线代替导线将实物图（图15）连接完整。要求：(1)滑动变阻器的滑片P向右移动时，灯泡变暗，电压表V1示数变大，电压表V2示数不变；(2)导线不能交叉。
四、探究题（24题10分，25题14分，26题11分，共35分）
24. 在“探究串联电路中电压规律”的实验中，有多个电阻可供选择，小李把两个电阻R1、R2串联起来接到电源上，如图16甲所示。
(1)图乙为小李同学依照电路图连接的实验电路，其中有一根导线尚未连接，请用笔画线代替导线补充完整，要求：电压表测R1两端的电压。
(2)正确连接电路后，实验正常进行，通过测得两组实验数据如下表所示：
实验序号 UAB/V UBC/V UAC/V
1 4 2 6
2 3 3 6
由此可以得出初步结论：___________________________。
(3)你认为本实验设计有什么不合理或可以改进的地方？若有，请加以说明。
________________________________________________________________。
25. 小徐和小静探究“并联电路电压的关系”，小徐先按图17甲所示电路图连成图乙的实物图（电压表尚未连接）。
甲 乙 丙
图17
(1)小静一眼就看出了小徐连接的错误，并指出如果直接闭合开关将出现____（选填“断路”或“短路”）现象，小灯泡L1、L2都不会亮，还可能造成滑动变阻器或____损坏。
(2)小静只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，就使电路连接正确了。她的做法可能是_________（指出一种即可）
(3)接下来，他们按图丙所示电路图连接了三个电压表。实验过程中，通过调节滑动变阻器使电压表V1的示数如图18所示，则电压表V的示数是________V。
(4)他们在电路中串联滑动变阻器的作用是_______________，闭合开关前，滑动变阻器的滑片P应置于______端（选填“左”或“右”），该实验的结论是_______________。
26. 在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：
(1)猜想：导体电阻可能与导体材料、横截面积、______、______有关。
(2)实验时，同学们用图19甲的实验装置分别把a、b、c、d四根金属丝接入电路A、B两点之间，探究情况如下表：
序号 材料 长度/m 横截面积/mm2 灯泡亮度
a 铜丝 1 1 较亮
b 镍铬合金丝 1 0.5 最暗
c 铜丝 1 0.5 较暗
d 铜丝 0.5 1 最亮
选用______两根金属丝，可探究导体电阻跟导体横截面积的关系，得到的结论是：__________________________________________________。
(3)如图乙的实验，可探究导体电阻与_______的关系。
图19
第十三章 电压 电阻 检测题参考答案
1. A 解析：电流产生的条件有两个：一是电路要闭合，二是有电源存在。电路中有电流，该电路两端一定有电压，选项A正确。电路两端有电压，若电路是断路，电路中无电流，选项B错误。电路两端有电压，当再闭合开关形成通路时，才会形成电流，选项C错误。
2. A 解析：L1与L2串联，电压表测量L1两端的电压，选项A正确。电压表与L2并联，测量的是L2两端的电压，选项B错误。电压表与开关并联，测量的是开关两端的电压，选项C错误。电压表与电源并联，测量电源电压，选项D错误。
3. A 解析：由题图可知，该电表为电压表，选择的量程为0～3 V，一个小格为0.1 V，读数为1.2 V。
4. B 解析：S1断开S2闭合时，电压表测电源电压，S1闭合S2断开时，电压表测灯泡Ll的电压。根据串联电路总电压等于各分电压之和可知Ll两端电压为3 V，L2两端电压为4.5 V－3 V＝1.5 V。选项A、C、D错误，选项B正确。
5. D 解析：开关S由断开到闭合过程中，电压表始终测的是电源电压，所以电压表的示数不变。R2两端的电压不变，所以电流表的示数不变。选项D正确。
6. B 解析：开关断开时，电阻R2和电压表串联，电压表测量的是电源电压，U＝6 V。闭合开关后，R1和R2串联，故电流之比为1∶1，选项C、D错误。闭合开关后，电压表测量的是R1两端的电压U1＝2 V，R2两端的电压U2＝U－U1＝6 V－2 V＝4 V，R1和R2两端的电压之比为，选项A错误，选项B正确。
7. A 解析：已知两个灯并联在电路中，因在并联电路中，各支路的电压是相等的，所以它们两端的电压相等。选项A正确。
8. C 解析：导体的电阻与电流无关，电阻是导体本身的一个基本属性，选项A错误。电阻大小取决于导体的长度、横截面积、材料、温度等，与通过导体电流的大小无关，选项B错误，选项C正确。电阻与导体的长度、横截面积有关，选项D错误。
9. A 解析：铜线在铅笔芯上移动时，通过灯泡的亮度变化，推知电流的变化，因为电压不变，可由电流变化推知电阻的变化。在实际实验中，当铜线向右滑动时，灯泡变暗，说明电流变小，电阻变大了。同时我们看到铅笔芯接入电路的长度变长了，可见电阻变大是由于长度变长引起的。所以可得出结论：导体越长，它的电阻越大。选项A正确，选项B错误。在这个实验中导体横截面积没有变，选项C错误。在这个实验中铅笔芯的温度没有明显变化，选项D错误。
10. C 解析：电阻箱能表示出连入的阻值，但不能连续地改变连入电路的电阻，选项A错误，选项C正确。滑动变阻器能连续地改变接入电路中的阻值，但不能读数，选项B错误。滑动变阻器和电阻箱都有允许通过的最大电流，选项D错误。
11. B 解析：电阻丝的材料、长度相同时，横截面积越大，其电阻值就越小。由于甲滑动变阻器的最大阻值是50 Ω，乙滑动变阻器的最大阻值是10 Ω，甲的电阻大，乙的电阻小，所以甲的横截面积小，乙的横截面积大。
12. B 解析：要使连入电路的电阻为7 Ω，按电阻箱上的数据，2 Ω＋5 Ω＝7 Ω，所以插入相应的铜塞a、c（或a、b）。
13. 2 解析：由于电压表表盘刻度均匀，有30个小格，量程为0～3 V时，每小格表示0.1 V；量程为0～15 V时，每小格表示0.5 V，正好是量程0～3 V的5倍。本题中两节干电池电压最多为3 V，而他的读数为10 V，说明他读数时所用的量程为0～15 V。实际电压应为10 V的，为2 V。
14. 电压 电流 解析：由题图可知，电表a与灯泡L2、电表b并联，如果a为电流表，则灯泡L2被短路不发光，不符合题意，所以a是电压表。电表b与小灯泡L2串联，所以b是电流表。
15. 不能 电压表的正、负接线柱接反了，指针反向偏转，无法读数 解析：由题图可知：电压表虽然并联在L1的两端，但正、负接线柱接反了，指针反向偏转，无法显示示数，不能测出L1两端的电压。
16. 2.6 5.4 解析：串联电路总电压等于各分电压之和。UL2＝U总－UL1＝8 V－2.6 V＝5.4 V，所以L1两端的电压为2.6 V，L2两端的电压为5.4 V。
17. 10 0.5 解析：两盏灯串联，由串联电路的电流规律可知电流相等，即电路中的电流为0.5 A。由串联电路中的电压规律可知两盏灯泡上的电压之和等于总电压，即电源电压，所以另一盏灯泡上的电压为：U－U1＝16 V－6 V＝10 V。
18. 200 200 解析：导体的电阻是导体本身的一种性质，它的大小与导体的长度、材料、横截面积、温度等有关，与是否接入电路无关，与导体两端的电压高低以及通过导体的电流大小无关。当将它接入电压为220 V的电路中时（不考虑温度的影响），其电阻为200 Ω；把它拆出电路放在桌上，即不接入电路，其电阻仍为200 Ω。
19. 1 2 3 解析：根据电压表的示数可知，电源电压为U＝6 V，灯泡L2、L3两端的电压为U23＝5 V，L3两端的电压为U3＝3 V；因为串联电路的总电压等于各分电压之和，所以L1两端的电压为：U1＝U－U23＝6 V－5 V＝1 V，L2两端的电压为：U2＝U23－U3＝5 V－3 V＝2 V。
20. 18 053
21. 接入电路中电阻丝的长度 A 解析：（1）滑动变阻器是靠改变接入电路中电阻丝的长度来改变电阻的；（2）滑片P向A端滑动时，灯泡变亮，说明电路中电流变大，滑动变阻器接入电路的阻值变小，所以滑动变阻器的C接线柱与A接线柱接在电路的M、N两端。
22. 如图20所示。
23. 如图21所示。 解析：滑动变阻器的滑片P向右移动时，灯泡变暗，说明滑动变阻器的电阻变大；电压表V1示数变大，说明电压表V1测量滑动变阻器两端的电压；电压表V2示数不变，说明电压表V2测量电源电压。
图20 图21 图22
24. (1)如图22所示 (2)串联电路两端的总电压等于各串联电阻两端的电压之和 (3)实验次数还需增加，至少要3次 解析：(1)将电阻R1的右端与电压表的负接线柱相连，如图22所示；(2)观察数据可知，每组数据都符合AB间的电压加BC间的电压等于AC间的电压，由此可以得出初步结论：串联电路中电源电压等于各用电器两端的电压之和；(3)为了使实验结果更具普遍性，应增加实验次数，至少要3次。
25. （1）短路 电源 （2）将导线①由C改接到D （3）2.5 （4）改变灯泡两端的电压，多获得几次数据 左 并联电路各支路的电压相等
解析：（1）如题图乙所示，AC导线把两个小灯泡都短路了，会造成电路中电流过大，烧坏电源或滑动变阻器。
（2）只更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端，将导线②的上端A改接到B或D，也可以将导线①的右端C改接到B或D，就使电路连接正确了。（答案不唯一）
（3）电压表使用0～3 V的量程，每一个大格代表1 V，每一个小格代表0.1 V，其示数为2.5 V。
（4）实验中使用滑动变阻器改变灯泡两端的电压，多获得几次数据，使实验结论更具有普遍性。
26. （1）长度 温度 （2）a和c 当导体的长度、材料、温度相同时，导体的横截面积越小，电阻越大 （3）温度 解析：（1）影响电阻大小的因素可以猜想有：材料、长度、横截面积、温度；（2）探究导体电阻跟导体横截面积的关系，必须控制导体的材料、长度相等，横截面积不相等，因此符合条件的有a和c两根电阻丝；比较灯泡的亮度不同，可以得出的结论是：当导体的长度、材料、温度相同时，导体的横截面积越小，电阻越大。（3）在题图乙的实验中，对电阻丝加热，观察灯泡亮度的变化，因此探究的是电阻与温度的关系。
