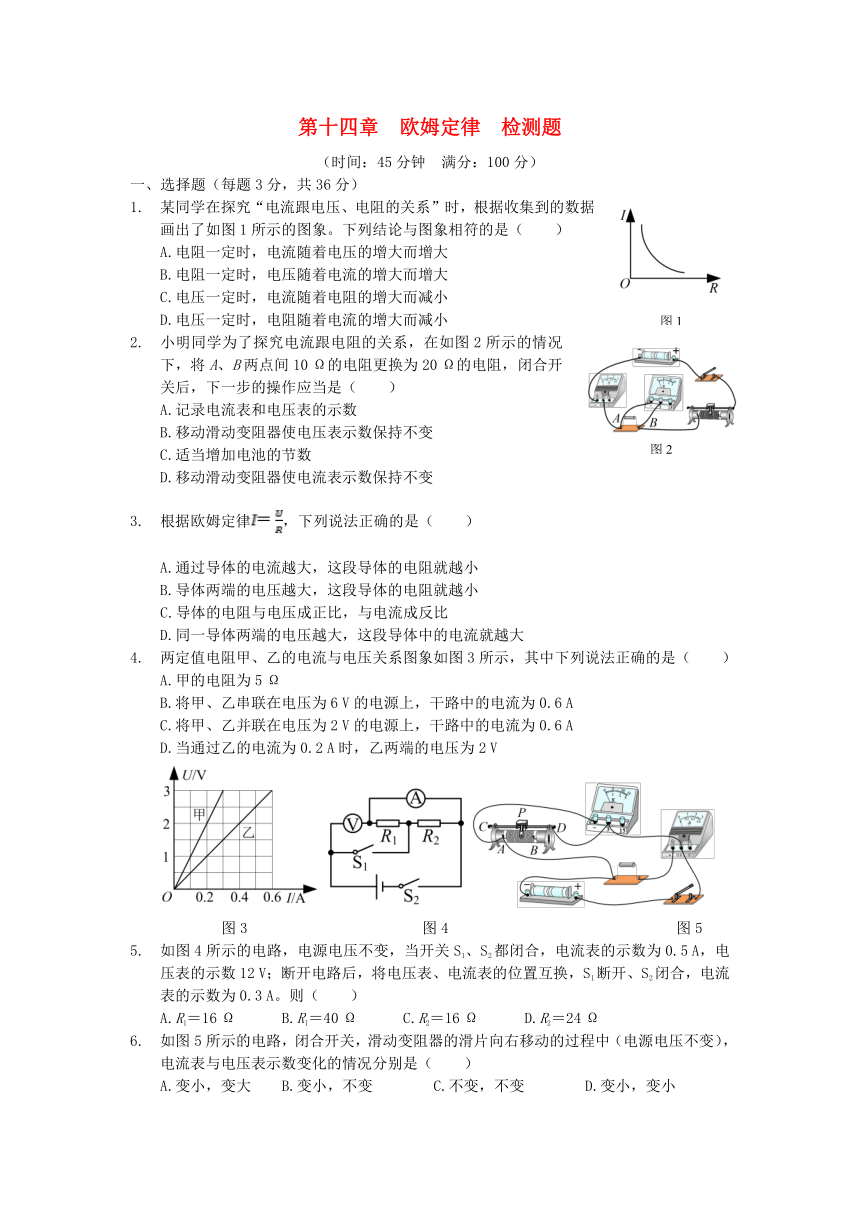

第十四章 欧姆定律 检测题
（时间：45分钟 满分：100分）
一、选择题（每题3分，共36分）
1. 某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图1所示的图象。下列结论与图象相符的是（ ）
A.电阻一定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
2. 小明同学为了探究电流跟电阻的关系，在如图2所示的情况下，将A、B两点间10 Ω的电阻更换为20 Ω的电阻，闭合开关后，下一步的操作应当是（ ）
A.记录电流表和电压表的示数
B.移动滑动变阻器使电压表示数保持不变
C.适当增加电池的节数
D.移动滑动变阻器使电流表示数保持不变
3. 根据欧姆定律，下列说法正确的是（ ）
A.通过导体的电流越大，这段导体的电阻就越小
B.导体两端的电压越大，这段导体的电阻就越小
C.导体的电阻与电压成正比，与电流成反比
D.同一导体两端的电压越大，这段导体中的电流就越大
4. 两定值电阻甲、乙的电流与电压关系图象如图3所示，其中下列说法正确的是（ ）
A.甲的电阻为5 Ω
B.将甲、乙串联在电压为6 V的电源上，干路中的电流为0.6 A
C.将甲、乙并联在电压为2 V的电源上，干路中的电流为0.6 A
D.当通过乙的电流为0.2 A时，乙两端的电压为2 V
图3 图4 图5
5. 如图4所示的电路，电源电压不变，当开关S1、S2都闭合，电流表的示数为0.5 A，电压表的示数12 V；断开电路后，将电压表、电流表的位置互换，S1断开、S2闭合，电流表的示数为0.3 A。则（ ）
A.R1＝16 Ω B.R1＝40 Ω C.R2＝16 Ω D.R2＝24 Ω
6. 如图5所示的电路，闭合开关，滑动变阻器的滑片向右移动的过程中（电源电压不变），电流表与电压表示数变化的情况分别是（ ）
A.变小，变大 B.变小，不变 C.不变，不变 D.变小，变小

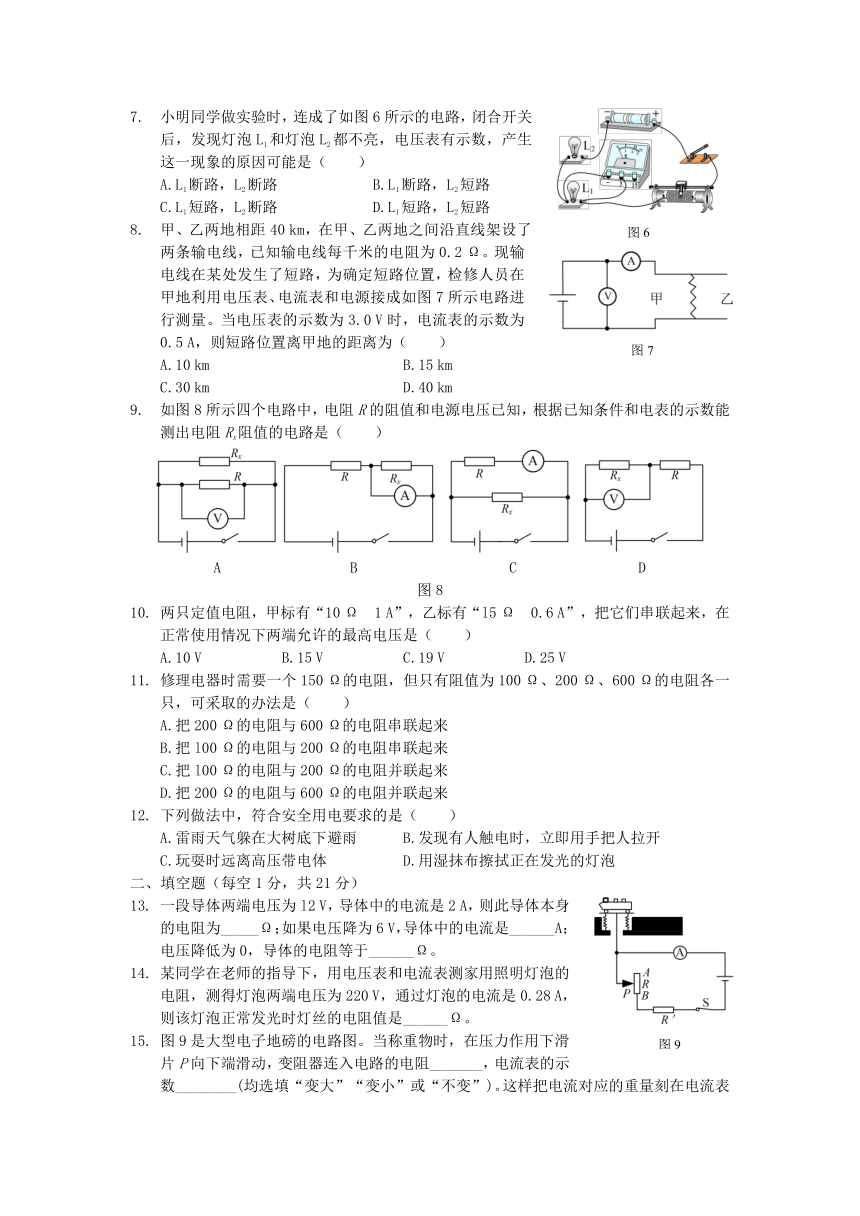

7. 小明同学做实验时，连成了如图6所示的电路，闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是（ ）
A.L1断路，L2断路 B.L1断路，L2短路
C.L1短路，L2断路 D.L1短路，L2短路
8. 甲、乙两地相距40 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2 Ω。现输电线在某处发生了短路，为确定短路位置，检修人员在甲地利用电压表、电流表和电源接成如图7所示电路进行测量。当电压表的示数为3.0 V时，电流表的示数为0.5 A，则短路位置离甲地的距离为（ ）
A.10 km B.15 km
C.30 km D.40 km
9. 如图8所示四个电路中，电阻R的阻值和电源电压已知，根据已知条件和电表的示数能测出电阻Rx阻值的电路是（ ）
A B C D
图8
10. 两只定值电阻，甲标有“10 Ω 1 A”，乙标有“l5 Ω 0.6 A”，把它们串联起来，在正常使用情况下两端允许的最高电压是（ ）
A.10 V B.15 V C.19 V D.25 V
11. 修理电器时需要一个150 Ω的电阻，但只有阻值为100 Ω、200 Ω、600 Ω的电阻各一只，可采取的办法是（ ）
A.把200 Ω的电阻与600 Ω的电阻串联起来
B.把l00 Ω的电阻与200 Ω的电阻串联起来
C.把l00 Ω的电阻与200 Ω的电阻并联起来
D.把200 Ω的电阻与600 Ω的电阻并联起来
12. 下列做法中，符合安全用电要求的是（ ）
A.雷雨天气躲在大树底下避雨 B.发现有人触电时，立即用手把人拉开
C.玩耍时远离高压带电体 D.用湿抹布擦拭正在发光的灯泡
二、填空题（每空1分，共21分）
13. 一段导体两端电压为l2 V，导体中的电流是2 A，则此导体本身的电阻为_____Ω；如果电压降为6 V，导体中的电流是______A；电压降低为0，导体的电阻等于______Ω。
14. 某同学在老师的指导下，用电压表和电流表测家用照明灯泡的电阻，测得灯泡两端电压为220 V，通过灯泡的电流是0.28 A，则该灯泡正常发光时灯丝的电阻值是______Ω。
15. 图9是大型电子地磅的电路图。当称重物时，在压力作用下滑片P向下端滑动，变阻器连入电路的电阻_______，电流表的示数________(均选填“变大”“变小”或“不变”)。这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量。

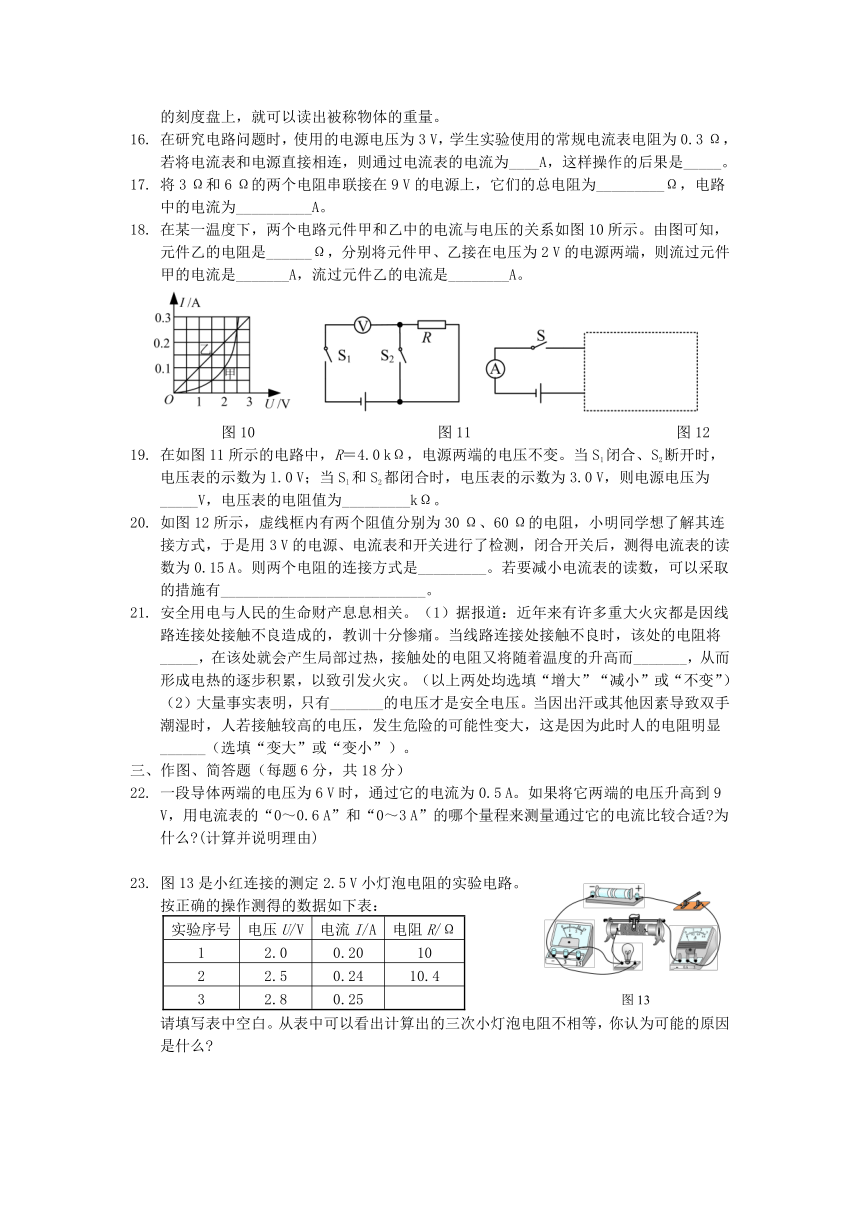

16. 在研究电路问题时，使用的电源电压为3 V，学生实验使用的常规电流表电阻为0.3 Ω，若将电流表和电源直接相连，则通过电流表的电流为____A，这样操作的后果是_____。
17. 将3 Ω和6 Ω的两个电阻串联接在9 V的电源上，它们的总电阻为_________Ω，电路中的电流为__________A。
18. 在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图10所示。由图可知，元件乙的电阻是______Ω，分别将元件甲、乙接在电压为2 V的电源两端，则流过元件甲的电流是_______A，流过元件乙的电流是________A。
图10 图11 图12
19. 在如图11所示的电路中，R＝4.0 kΩ，电源两端的电压不变。当S1闭合、S2断开时，电压表的示数为l.0 V；当Sl和S2都闭合时，电压表的示数为3.0 V，则电源电压为_____V，电压表的电阻值为_________kΩ。
20. 如图12所示，虚线框内有两个阻值分别为30 Ω、60 Ω的电阻，小明同学想了解其连接方式，于是用3 V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.15 A。则两个电阻的连接方式是_________。若要减小电流表的读数，可以采取的措施有___________________________。
21. 安全用电与人民的生命财产息息相关。（1）据报道：近年来有许多重大火灾都是因线路连接处接触不良造成的，教训十分惨痛。当线路连接处接触不良时，该处的电阻将_____，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而_______，从而形成电热的逐步积累，以致引发火灾。（以上两处均选填“增大”“减小”或“不变”）
（2）大量事实表明，只有_______的电压才是安全电压。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性变大，这是因为此时人的电阻明显______（选填“变大”或“变小”）。
三、作图、简答题（每题6分，共18分）
22. 一段导体两端的电压为6 V时，通过它的电流为0.5 A。如果将它两端的电压升高到9 V，用电流表的“0～0.6 A”和“0～3 A”的哪个量程来测量通过它的电流比较合适 为什么 (计算并说明理由)
23. 图13是小红连接的测定2.5 V小灯泡电阻的实验电路。按正确的操作测得的数据如下表：
实验序号 电压U/V 电流I/A 电阻R/Ω
1 2.0 0.20 10
2 2.5 0.24 10.4
3 2.8 0.25
请填写表中空白。从表中可以看出计算出的三次小灯泡电阻不相等，你认为可能的原因是什么
24. 如图14所示，电学黑箱中有两个阻值均为1 Ω的电阻，它们和盒外的接线柱相连。现测得A、B间的电阻为1 Ω，B、C间的电阻为2 Ω。若用导线连接C、D，测得A、B之间的电阻为0.5 Ω。请在黑箱中画出这两个电阻的连接图。
四、计算、探究题（25题9分，26题16分，共25分）
25. 如图15所示的电路中，A、B两端的电压是6 V，灯L1的电阻是8 Ω，通过的电流是0.2 A。求：
(1)通过灯L2的电流；
(2)灯L1两端的电压；
(3)灯L2两端的电压和灯L2的电阻。
26. 小霞在测定额定电压为2.5 V小灯泡电阻的实验中，得到部分U、I数据如下表所示：
实验序号 1 2 3 4
U/V 1.40 2.50 2.80
I/A 0.14 0.20 0.21
(1)请你用笔画线代替导线，将实验电路连接完整（图16甲）。
图16
(2)闭合开关前，滑动变阻器的滑片应移到_______端（选填“A”或“B”）。上表中已经记了三组数据，请你读出图乙、丙所示的电压表、电流表的示数，并填入表格中。
(3)由表格中数据可求出小灯泡正常发光时的电阻为_______Ω。
(4)通过表中数据，可以发现小灯泡的电阻越来越大，这是因为_________________。
(5)小霞将电路连接好后，闭合开关，无论怎样移动滑动变阻器，电流表均无示数，而电压表有示数且等于电源电压，则电路中出现的故障为_________________。
第十四章 欧姆定律 检测题参考答案
1. C 解析：图象的横坐标表示电阻，纵坐标表示电流，是反比例函数图象。因此说明：电压一定时，电流随电阻的增大而减小，即电流与电阻成反比。选项C正确。
2. B 解析：（1）将A、B两点间10 Ω的电阻更换为20 Ω的电阻，闭合开关，电路总电阻变大，电流变小（电流表的示数减小），A、B间的电压增大（电压表的示数增大）；（2）为保持A、B间的电压不变，要移动滑片使A、B间的电压减小：当滑动变阻器连入电路的电阻增大时，电路中的电流变小，由U＝IR可知，A、B间的电压减小。选项B正确。
3. D
4. C 解析：由题图可知，当电压为3 V时，通过甲的电流为I甲＝0.3 A，通过乙的电流为I乙＝0.6 A，所以R甲＝＝10 Ω，R乙＝＝5 Ω。甲、乙串联在电压为6 V的电源上时，干路中的电流为I＝＝0.4 A。将甲、乙并联在电压为2 V的电源上，干路中的电流为I′＝＋＋＝0.2 A＋0.4 A＝0.6 A。当通过乙的电流为0.2 A时，由题图知U乙＝1 V。选项C正确。
5. C 解析：当开关S1、S2都闭合，两电阻并联，电阻R1的阻值R1＝＝24 Ω，将电压表、电流表的位置互换，S1断开、S2闭合，两电阻串联，电路总电阻R＝＝40 Ω，所以电阻R2的阻值R2＝R－R1＝40 Ω－24 Ω＝16 Ω。
6. C 解析：由题图知，电压表测的是电源的电压，所以无论滑片怎样滑动，电压表的示数不变；因滑动变阻器和定值电阻是并联的，定值电阻的两端电压等于电源电压，阻值不变，根据欧姆定律可知，通过的电流也不变，即电流表的示数不变。选项C正确。
7. B 解析：当Ll断路时，电压表被串联到电路中，若L2再断路，电压表无示数，A选项不可能。若L1断路，L2短路，电压表有示数，B选项有可能。当Ll短路时，一定无电流通过电压表，电压表不可能有示数，故C、D选项都不可能。
8. B 解析：设短路位置到甲地的导线的电阻为R，则R＝ ＝＝6 Ω。故导线的长L＝ km＝30 km，故短路位置离甲地的距离为＝l5 km。
9. D 解析：在D选项中，电压表测量的是电阻Rx的电压Ux，根据串联电路电流相等，可得，则可求出Rx的阻值。
10. B 解析：把甲、乙电阻串联起来，电路中允许通过的最大电流为0.6 A，则两端允许的最高电压为U＝I (R1＋R2)＝0.6 A×(10 Ω＋15 Ω)＝15 V。
11. D
12. C 解析：雷雨天气不能躲在大树下避雨，因为雷电容易接触高的物体，把电流引向人体，发生雷击现象，选项A不符合题意。发现有人触电，千万不能用手将触电人拉开，这是非常危险的，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，选项B不符合题意。高压带电体很危险，同学们在玩耍时应远离高压带电体，选项C符合题意。湿抹布是容易导电的物体，用湿抹布擦拭正在发光的白炽灯或日光灯时，容易引起人体触电，选项D不符合题意。
13. 6 1 6 解析：导体的电阻与导体是否有电流通过无关。
14. 785.7 15. 变小 变大
16. 10 烧坏电流表
17. 9 1
18. 10 0.1 0.2
19. 3.0 2
20. 并联 减小电源电压（或只接一个电阻，或将两个电阻串联）
21. 增大 增大 不高于36 V 变小 解析：（1）当线路连接处接触不良时，该处的电阻将增大，在该处就会产生局部过热，接触处的电阻又将随着温度的升高而增大，从而形成电热的逐步积累，以致引发火灾；（2）安全电压为不高于36 V的电压，当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性变大，这是因为此时人的电阻明显变小。
22. 应选0～3 A的量程。根据欧姆定律I＝可得，导体的电阻12 Ω，当导体两端的电压升高到9 V时，通过导体的电流I′＝＝＝0.75 A，故应用电流表的0～3 A量程来测量通过它的电流比较合适。
23. 11.2 随着小灯泡两端电压的升高，通过的电流增大，使小灯泡灯丝的温度升高，电阻变大。
24. 如图17所示。
25. (1)由于串联电路中的电流处处相等，所以通过L1、L2的电流相等，为0.2 A。
(2)灯L1两端的电压U1＝IR1＝0.2 A×8 Ω＝1.6 V。
(3)灯L2两端的电压U2＝U－U1＝6 V－1.6 V＝4.4 V
灯L2的电阻R2＝22 Ω。
26. （1）电路图如图18所示。（2）A 2.00 0.18 （3）12.5 （4）小灯泡的电阻随温度升高而增大 （5）小灯泡断路 解析：（1）电路图连接如图18所示。（2）由电路图知：闭合开关前，滑动变阻器的滑片应移到A端；由题图乙知：电压表量程是0～3 V，分度值是0.1 V，读取电压表示数为2.00 V；由题图丙可知电流表量程是0～0.6 A，分度值是0.02 A，读取电流表示数为0.18 A。（3）由表中数据知：小灯泡正常发光，电压U＝2.50 V时，对应电流I＝0.20 A，则小灯泡正常发光时的电阻R＝＝12.5 Ω。（4）灯丝的电阻与温度有关，温度升高，电阻变大。（5）小霞将电路连接好后，闭合开关，无论怎样移动滑动变阻器，电流表均无示数，而电压表有示数且等于电源电压，则电路中出现的故障为小灯泡断路。
