物理复习导与练——专题十九:生活用电
基础知识成系统
一、家庭电路
1、家庭电路组成与作用
①电能表用来 。
②总开关安装在 与 之间,用来 。
③保险装置的作用:电路中电流 时, 熔断,自动切断电路,起到保护作用
材料由 、 的铅锑合金制成。使用时注意选用合适规格的保险丝,不能用 或者 代替。现在的保险装置一般采用 ,当电路中的电流过大时,空气开关自动断开,切断电路,俗称 。在找出电流过大的原因并把问题解决之后,重新闭合 就可以了。
④灯座和插座是 联的。电灯的开关接在灯座与 线之间,与灯座 联。
2、火线和零线——家庭电路的电源
①进户的两条线中,一条已经与 相连,叫做零线,它与地面间的电压为 ;
②另一条线叫做端线,俗称 线,它与地面间有 电压。
③火线和零线间的电压为 。
3、试电笔
①试电笔的作用是用来 。还可以用来检查电气设备的外壳是否 。
②结构是由笔尾金属体、 、 、 笔尖金属体组成。
③使用方法:用 接触笔尾的金属体、 接触被测导线,手指千万不要碰到 。若氖管发光,则接触的是 线,否则为 线 。
④试电笔的电阻为100万欧姆,人体在干燥环境下为2000欧姆,电阻的电阻与发光氖管是串联的,试电笔笔尖接触火线时会有电流经过人体,估算一下流过人体的电流。
4、插座:
①作用:给 的家用电器供电。
②实质:火线和零线的延长线
③种类: 和 。
④两孔插座的左孔接 ,右孔接 ,三孔插座的左孔接 , 右孔接 ,上孔接 。

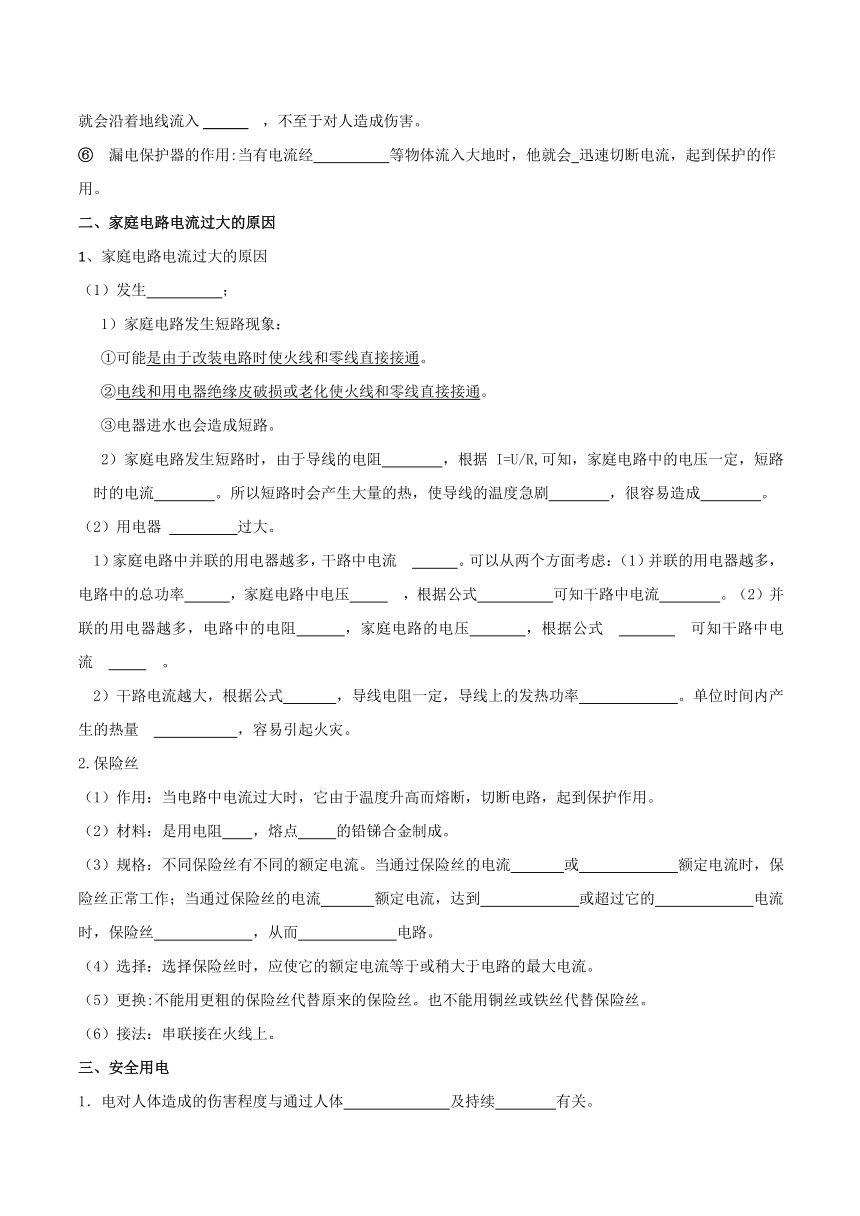

使用三孔插座和三角插头的目的是万一用电器的外壳和电源火线之间的绝缘损坏,使外壳带电,电流就会沿着地线流入 ,不至于对人造成伤害。
漏电保护器的作用:当有电流经 等物体流入大地时,他就会 迅速切断电流,起到保护的作用。
二、家庭电路电流过大的原因
1、家庭电路电流过大的原因
(1)发生 ;
1)家庭电路发生短路现象:
①可能是由于改装电路时使火线和零线直接接通。
②电线和用电器绝缘皮破损或老化使火线和零线直接接通。
③电器进水也会造成短路。
2)家庭电路发生短路时,由于导线的电阻 ,根据I=U/R,可知,家庭电路中的电压一定,短路时的电流 。所以短路时会产生大量的热,使导线的温度急剧 ,很容易造成 。
(2)用电器 过大。
1)家庭电路中并联的用电器越多,干路中电流 。可以从两个方面考虑:(1)并联的用电器越多,电路中的总功率 ,家庭电路中电压 ,根据公式 可知干路中电流 。(2)并联的用电器越多,电路中的电阻 ,家庭电路的电压 ,根据公式 可知干路中电流 。
2)干路电流越大,根据公式 ,导线电阻一定,导线上的发热功率 。单位时间内产生的热量 ,容易引起火灾。
2.保险丝
(1)作用:当电路中电流过大时,它由于温度升高而熔断,切断电路,起到保护作用。
(2)材料:是用电阻 ,熔点 的铅锑合金制成。
(3)规格:不同保险丝有不同的额定电流。当通过保险丝的电流 或 额定电流时,保险丝正常工作;当通过保险丝的电流 额定电流,达到 或超过它的 电流时,保险丝 ,从而 电路。
(4)选择:选择保险丝时,应使它的额定电流等于或稍大于电路的最大电流。
(5)更换:不能用更粗的保险丝代替原来的保险丝。也不能用铜丝或铁丝代替保险丝。
(6)接法:串联接在火线上。
三、安全用电
1.电对人体造成的伤害程度与通过人体 及持续 有关。

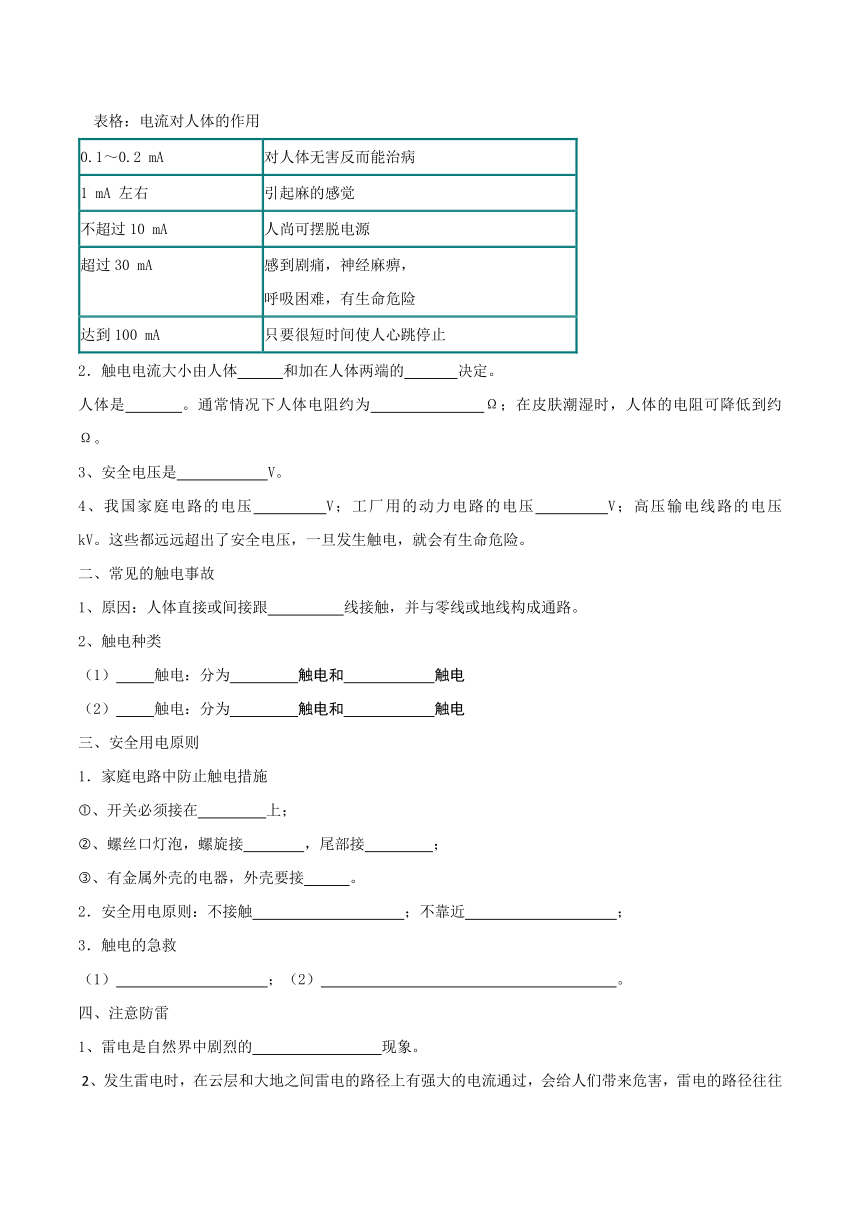

表格:电流对人体的作用
0.1~0.2 mA 对人体无害反而能治病
1 mA 左右 引起麻的感觉
不超过10 mA 人尚可摆脱电源
超过30 mA 感到剧痛,神经麻痹, 呼吸困难,有生命危险
达到100 mA 只要很短时间使人心跳停止
2.触电电流大小由人体 和加在人体两端的 决定。
人体是 。通常情况下人体电阻约为 Ω;在皮肤潮湿时,人体的电阻可降低到约 Ω。
3、安全电压是 V。
4、我国家庭电路的电压 V;工厂用的动力电路的电压 V;高压输电线路的电压 kV。这些都远远超出了安全电压,一旦发生触电,就会有生命危险。
二、常见的触电事故
1、原因:人体直接或间接跟 线接触,并与零线或地线构成通路。
2、触电种类
(1) 触电:分为 触电和 触电
(2) 触电:分为 触电和 触电
三、安全用电原则
1.家庭电路中防止触电措施
、开关必须接在 上;
、螺丝口灯泡,螺旋接 ,尾部接 ;
、有金属外壳的电器,外壳要接 。
2.安全用电原则:不接触 ;不靠近 ;
3.触电的急救
(1) ;(2) 。
四、注意防雷
1、雷电是自然界中剧烈的 现象。
2、发生雷电时,在云层和大地之间雷电的路径上有强大的电流通过,会给人们带来危害,雷电的路径往往经过地面上突起的部分,如树木、高大建筑物、室外天线等等。
3、为了防止雷电对一些高大建筑物造成损坏,要在这些建筑物上安装 .
高压输电铁塔最上面的两条导线也是用来 的;
我国古代建筑上的龙角形铁制装饰物据说也 有 的作用
课堂练习固基础
1.在家庭电路中,从进户线起连接顺序正确的是( )
A.闸刀开关.电能表.保险盒.插座 B.闸刀开关.电能表.插座.保险盒
C.电能表.闸刀开关.保险盒.插座 D.电能表.保险盒.闸刀开关.插座
2.如图19.3-1所示,符合安全用电常识的是( )
3.以下涉及家庭电路中的一些做法,符合要求的是( )
A.电冰箱和照明电灯是以串联方式接入电路的 B.控制家用电器的开关必须安装在火线上
C.使用测电笔时,手应与笔尖金属电极接触 D.电路中应尽可能选择粗的熔丝
4.如图19.3-2所示,符合家庭用电安全要求的是( )
5.亮亮同学把一开关闭合的台灯插入插座时,家中原来亮着的灯全熄灭了,经检查发现家中的熔丝已熔断,造成这一现象的原因可能是( )
A.台灯的灯丝断了 B.台灯的灯座短路 C.该插座原来已短路 D.台灯的插头断路
6.小阳闭合开关后,发现电灯不亮,他用试电笔测试如图19.3-3所示,的a.b.c.d四点,只有d点发光,那么可能发生的故障是( )
A.c.d之间某处断路 B.电灯灯丝断了
C.a.b之间某处断路 D.开关处短路
7.家庭电路中安装熔断器(其中安装熔丝.俗称“保险丝”),它的作用是( )
A.当电压过高时自动切断电路 B.当发生触电时自动切断电路
C.当用电器发生漏电时自动切断电路 D.当电路中电流过大时自动切断电路
8.电冰箱.洗衣机.空调等家用电器都使用三孔插座,插座中有一个孔是用来接地的。若在你家中这个孔没有接地,将会发生的现象是( )
A.插座因耗电增加而烧毁 B.这孔接地是为了更好的让家用电器散热
C.家用电器不能正常工作 D.人接触家用电器外壳时有可能发生触电事故
9.下列做法,可能造成触电事故的是( )
A.使用试电笔辨别火线或零线时,手接触笔尾金属体
B.切断电源后,进行电路维修
C.家用电器失火,立即用水扑灭
D.放风筝时,远离高压电线
10.如图19.3-4所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障.电工师傅为查明故障,在保险丝处接入一只“220V 40W”的灯泡L0.当只闭合开关S.S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S.S2时,灯泡L0正常发光, L2不发光.由此可以确定( )
A.L1灯头接线处断路 B.L1灯头接线处短路
C.L2灯头接线处断路 D.L2灯头接线处短路
11.如图19.3-5所示,墙壁上线盒内有三根电线,其中红色为火线.蓝色为零线.黄绿色为地线,现将三孔插座与三根电线连接,如图19.3-6所示中接线情况正确的是( )
12.“电路中发生短路”,这里短路是指( )
A.很短的电路; B.电流没经过用电器而直接构成回路;
C.开关闭合,用电器工作; D.电路不通,没有电流。
13.如图19.3-7所示的现象中,符合用电安全的是( )
14.灾后重建,小宇同学家的永久性住房已经建好。在全家搬进去之前,小宇同学准备检查生活用电线路是否有问题,他先断开所有用电器和总开关,然后将火线上的保险丝取下,换上一只额定电压为220 V的灯泡,闭合总开关,发现灯泡正常发光。由此判断( )
A.线路安装完全正确,因为灯泡正常发光 B.线路安装不正确,电路中有短路
C.线路安装不正确,电路中有断路 D.仅由此不能判断线路是否有问题
15. 下列四种做法中正确的是( )
A.用湿布擦点亮的台灯灯泡      B.用湿手扳动家庭电路中的开关
C.发生触电事故时应首先切断电源   D.在有绝缘外皮的通电导线上晾衣服
16.照明电路中某灯不亮了,用测电笔分别去接触灯的两个接线柱,氖管都发光,此灯不亮的原因是( )
A.零线断了 B.火线断了 C.灯丝断了 D.短路
16..家庭电路中短路或超负荷运行很容易引发火灾,为了避免此类事故的发生,家庭电路中必须安装____;如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,为防止此类事故的发生,家用电器的金属外壳应该____。
17.保险丝是由的铅锑合金制成的.家庭电路用的保险丝应___联在电路中.当电流超过额定电流达到熔断电流时,它会自动熔断。选用保险丝时,应使它的额定电流等于或略大于电路中的____。
18.如图19.3-8所示,为小娟家洗手间的部分电路,该电路存在的安全隐患是__________________。在家庭电路中开关应接在____线上。
19.雷电是大气中一种强烈的放电现象,高大建筑物的顶端都装有____来预防雷击。人体被淋湿后,人体的电阻将____(选填“变大”.“变小”或“不变”)。
20.家庭电路中的电冰箱.电视机.电灯等用电器的连接方式是____联;开关和被控制的用电器是____联;为了防止因漏电而造成触电事故,家用洗衣机的外壳一定要____。
21.现代社会离不开电.请写出以下家庭用电中的器材.设备。辩别零线和火线用____;记录电路消耗的电能用____。保护电路安全要安装____。
22.在我国,家庭电路的电压是____V,零线和大地之间的电压是____V。为了安全起见,家用电器的金属外壳都必须可靠接地,如图19.3-9所示,用于接地的导线应该接在插座的____孔。
23.任何一个家用电器的通断都不能影响其它家用电器,因此家用电器要____联接入电路中,开关应该和被控制的家用电器并联,起到控制电路____作用。如图19.3-10所示的的两种使用测电笔的方法中,正确的是图____。
24.如图19.3-11所示是家庭电路中造成电线燃烧的两种常见情况,其中____图(填“甲”或“乙”)所示的情况是过载,其中____图(填“甲”或“乙”)所示的情况是短路;
25.如图19.3-12所示,教室里有两盏白炽灯和一个插座,要求:开关同时控制两盏灯,插座单独使用。请你在图中连接电路图。
26.如图19.3-13所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图,A.B为保险丝,请在图上用笔画线代替导线连接电路,所连接的电路应符合安全用电的原则。
27.电视机可以用遥控器关机而不断开电源,这种功能叫做待机功能,这一功能虽给人们带来了方便,但电视机在告待机状态下仍然要消耗电能却鲜为人知。例如,小明家的一台34寸彩色电视机的待机功率大约是10W。假如他家每天平均看4h电视,看完电视后总是用遥控器关机而不断开电源。试计算:
(1)小明家因这台电视机待机,在一年(365天)浪费的电能是多少千瓦时
(2)请你就电视机待机功能的正确使用方法提出建议。
28.2013年3月31日晚,我校同学参加了“地球一小时”(熄灯一小时)活动。熄灯前我校25个教室亮着“220V. 40W”的电灯,每个教室有6盏电灯,另外学校还有10个老师办公室亮着“220V. 40W”的电灯,每个办公室有3盏电灯,则在这次活动中,我校节约了多少kW·h的电能?
29.有一只家用电水壶,发热管的电阻为48.4Ω,则:
(1)它正常工作时的电流是多少?
(2)它的额定功率是多少?
(3)用它烧水时,能在15min钟内将一壶水烧开,若每kW·h的电费为0.6元,用它烧开一壶水,需用多少电费?
