物理复习导与练——专题十六：电压 电阻（无答案）

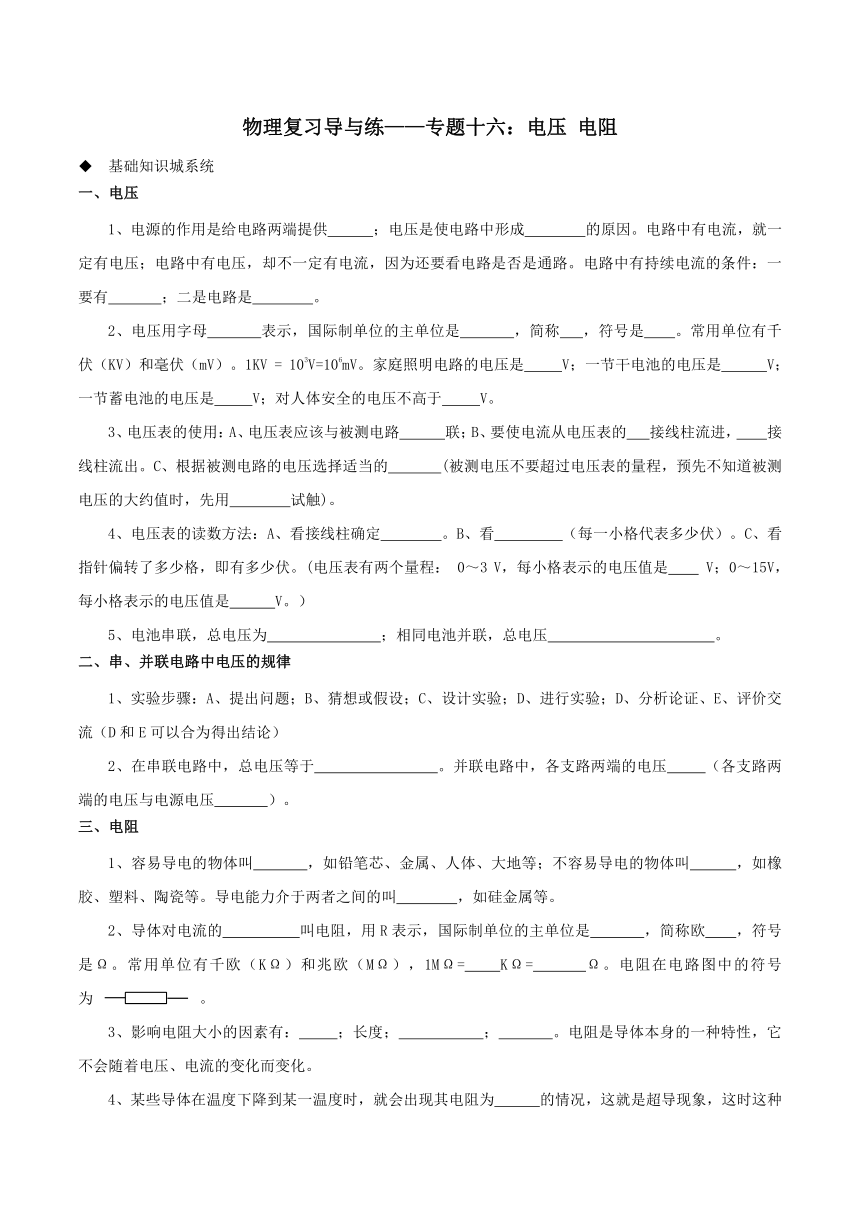

物理复习导与练——专题十六：电压 电阻
基础知识城系统
一、电压
1、电源的作用是给电路两端提供 ；电压是使电路中形成 的原因。电路中有电流，就一定有电压；电路中有电压，却不一定有电流，因为还要看电路是否是通路。电路中有持续电流的条件：一要有 ；二是电路是 。
2、电压用字母 表示，国际制单位的主单位是 ，简称 ，符号是 。常用单位有千伏（KV）和毫伏（mV）。1KV = 103V=106mV。家庭照明电路的电压是 V；一节干电池的电压是 V；一节蓄电池的电压是 V；对人体安全的电压不高于 V。
3、电压表的使用：A、电压表应该与被测电路 联；B、要使电流从电压表的 接线柱流进， 接线柱流出。C、根据被测电路的电压选择适当的 (被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，先用 试触)。
4、电压表的读数方法：A、看接线柱确定 。B、看 （每一小格代表多少伏）。C、看指针偏转了多少格，即有多少伏。(电压表有两个量程： 0～3 V，每小格表示的电压值是 V；0～15V，每小格表示的电压值是 V。）
5、电池串联，总电压为 ；相同电池并联，总电压 。
二、串、并联电路中电压的规律
1、实验步骤：A、提出问题；B、猜想或假设；C、设计实验；D、进行实验；D、分析论证、E、评价交流（D和E可以合为得出结论）
2、在串联电路中，总电压等于 。并联电路中，各支路两端的电压 （各支路两端的电压与电源电压 ）。
三、电阻
1、容易导电的物体叫 ，如铅笔芯、金属、人体、大地等；不容易导电的物体叫 ，如橡胶、塑料、陶瓷等。导电能力介于两者之间的叫 ，如硅金属等。
2、导体对电流的 叫电阻，用R表示，国际制单位的主单位是 ，简称欧 ，符号是Ω。常用单位有千欧（KΩ）和兆欧（MΩ），1MΩ= KΩ= Ω。电阻在电路图中的符号为 。
3、影响电阻大小的因素有： ；长度； ； 。电阻是导体本身的一种特性，它不会随着电压、电流的变化而变化。

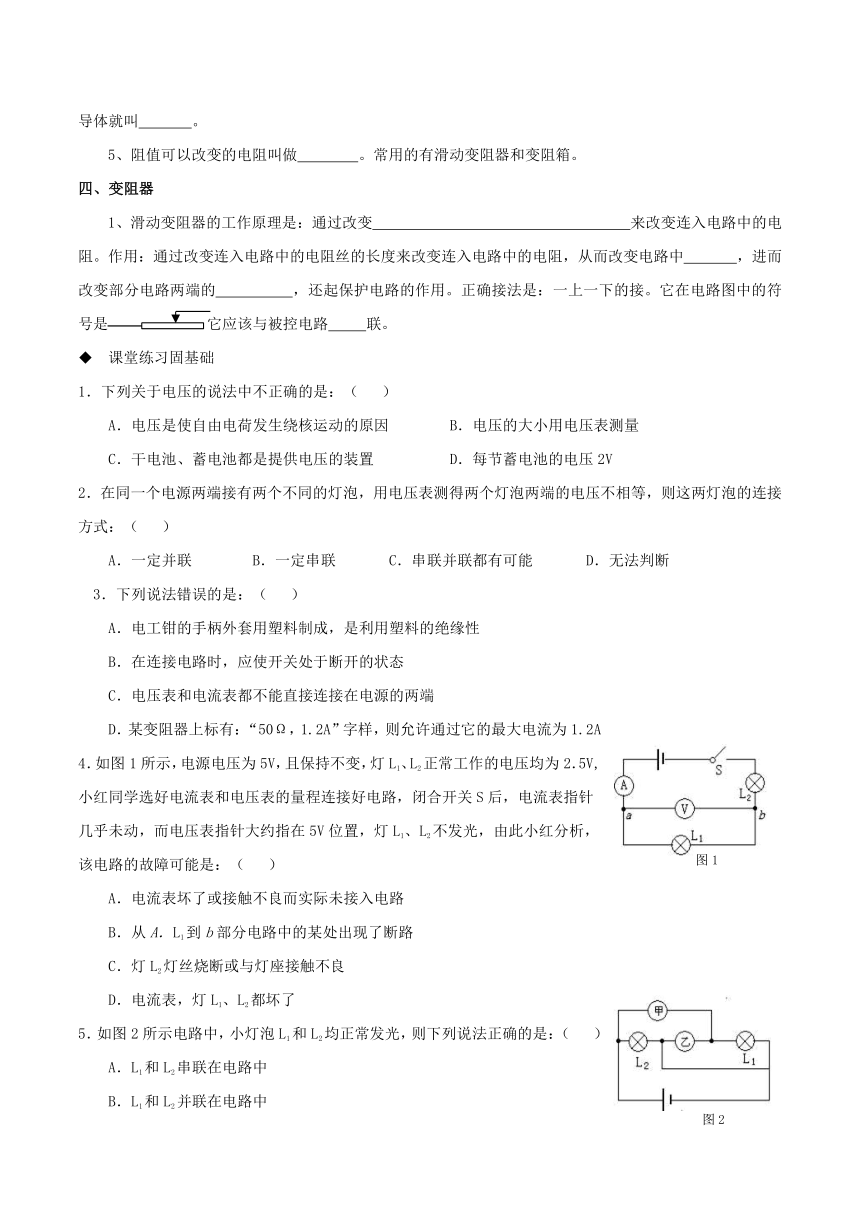

4、某些导体在温度下降到某一温度时，就会出现其电阻为 的情况，这就是超导现象，这时这种导体就叫 。
5、阻值可以改变的电阻叫做 。常用的有滑动变阻器和变阻箱。
四、变阻器
1、滑动变阻器的工作原理是：通过改变 来改变连入电路中的电阻。作用：通过改变连入电路中的电阻丝的长度来改变连入电路中的电阻，从而改变电路中 ，进而改变部分电路两端的 ，还起保护电路的作用。正确接法是：一上一下的接。它在电路图中的符号是 它应该与被控电路 联。
课堂练习固基础
1．下列关于电压的说法中不正确的是：（ ）
　　A．电压是使自由电荷发生绕核运动的原因 　　B．电压的大小用电压表测量
　　C．干电池、蓄电池都是提供电压的装置 　　D．每节蓄电池的电压2V
2．在同一个电源两端接有两个不同的灯泡，用电压表测得两个灯泡两端的电压不相等，则这两灯泡的连接方式：（ ）
　　A．一定并联 B．一定串联 C．串联并联都有可能 D．无法判断
3．下列说法错误的是：（ ）
A．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性
B．在连接电路时，应使开关处于断开的状态
C．电压表和电流表都不能直接连接在电源的两端
D．某变阻器上标有：“50Ω，1.2A”字样，则允许通过它的最大电流为1.2A
4．如图1所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2．5V,小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是：（ ）
A．电流表坏了或接触不良而实际未接入电路
　　B．从A．L1到b部分电路中的某处出现了断路
　　C．灯L2灯丝烧断或与灯座接触不良
　　D．电流表，灯L1、L2都坏了

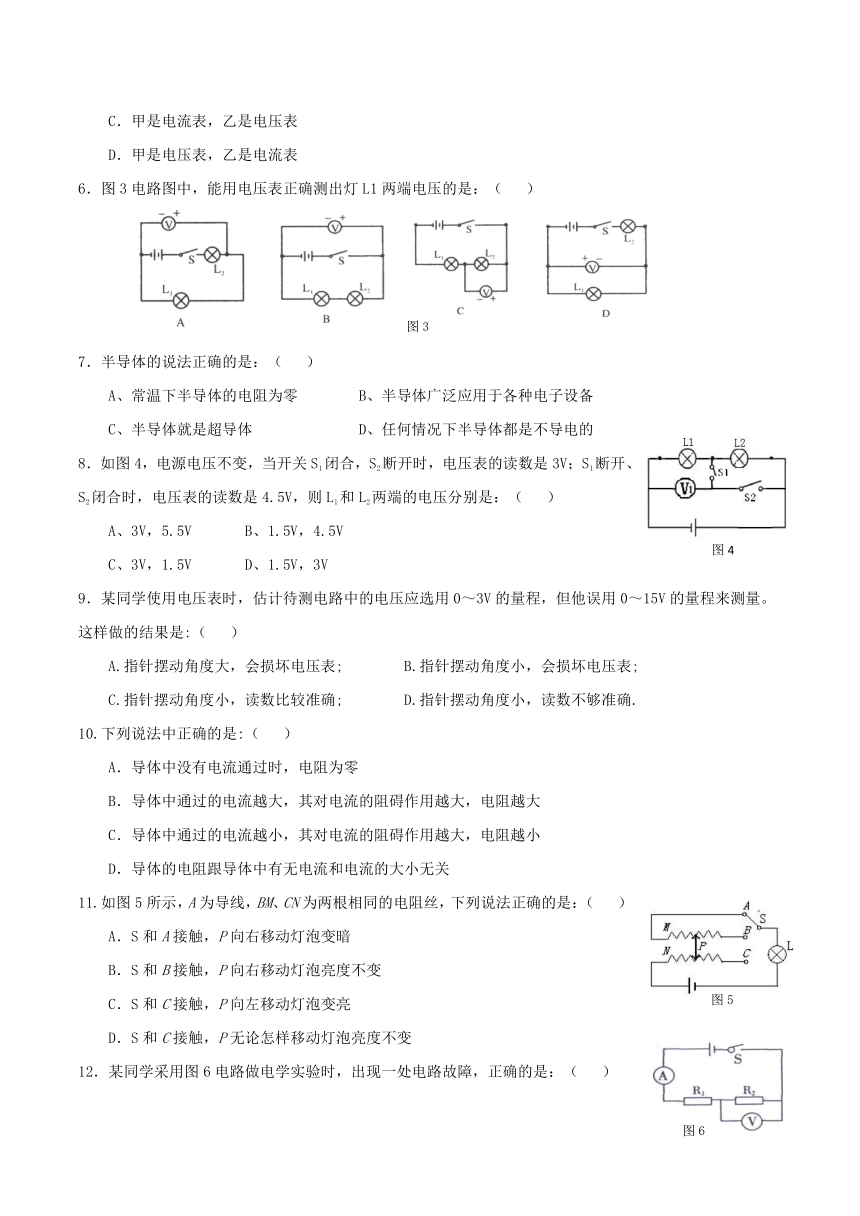

5．如图2所示电路中，小灯泡L1和L2均正常发光，则下列说法正确的是：（ ）
　　A．L1和L2串联在电路中
　　B．L1和L2并联在电路中
　　C．甲是电流表，乙是电压表
　　D．甲是电压表，乙是电流表
6．图3电路图中，能用电压表正确测出灯L1两端电压的是：（ ）
7．半导体的说法正确的是：（ ）
A、常温下半导体的电阻为零 B、半导体广泛应用于各种电子设备
C、半导体就是超导体 D、任何情况下半导体都是不导电的
8．如图4，电源电压不变，当开关S1闭合，S2断开时，电压表的读数是3V；S1断开、S2闭合时，电压表的读数是4.5V，则L1和L2两端的电压分别是：（ ）
A、3V，5.5V B、1.5V，4.5V
C、3V，1.5V D、1.5V，3V
9．某同学使用电压表时，估计待测电路中的电压应选用0～3V的量程，但他误用0～15V的量程来测量。这样做的结果是:（ ）
A.指针摆动角度大，会损坏电压表; B.指针摆动角度小，会损坏电压表;
C.指针摆动角度小，读数比较准确; D.指针摆动角度小，读数不够准确.
10.下列说法中正确的是:（ ）
A．导体中没有电流通过时，电阻为零
B．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大
C．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小
D．导体的电阻跟导体中有无电流和电流的大小无关
11.如图5所示，A为导线，BM、CN为两根相同的电阻丝，下列说法正确的是：（ ）
A．S和A接触，P向右移动灯泡变暗
　　B．S和B接触，P向右移动灯泡亮度不变
　　C．S和C接触，P向左移动灯泡变亮
　　D．S和C接触，P无论怎样移动灯泡亮度不变
12．某同学采用图6电路做电学实验时，出现一处电路故障，正确的是：（ ）

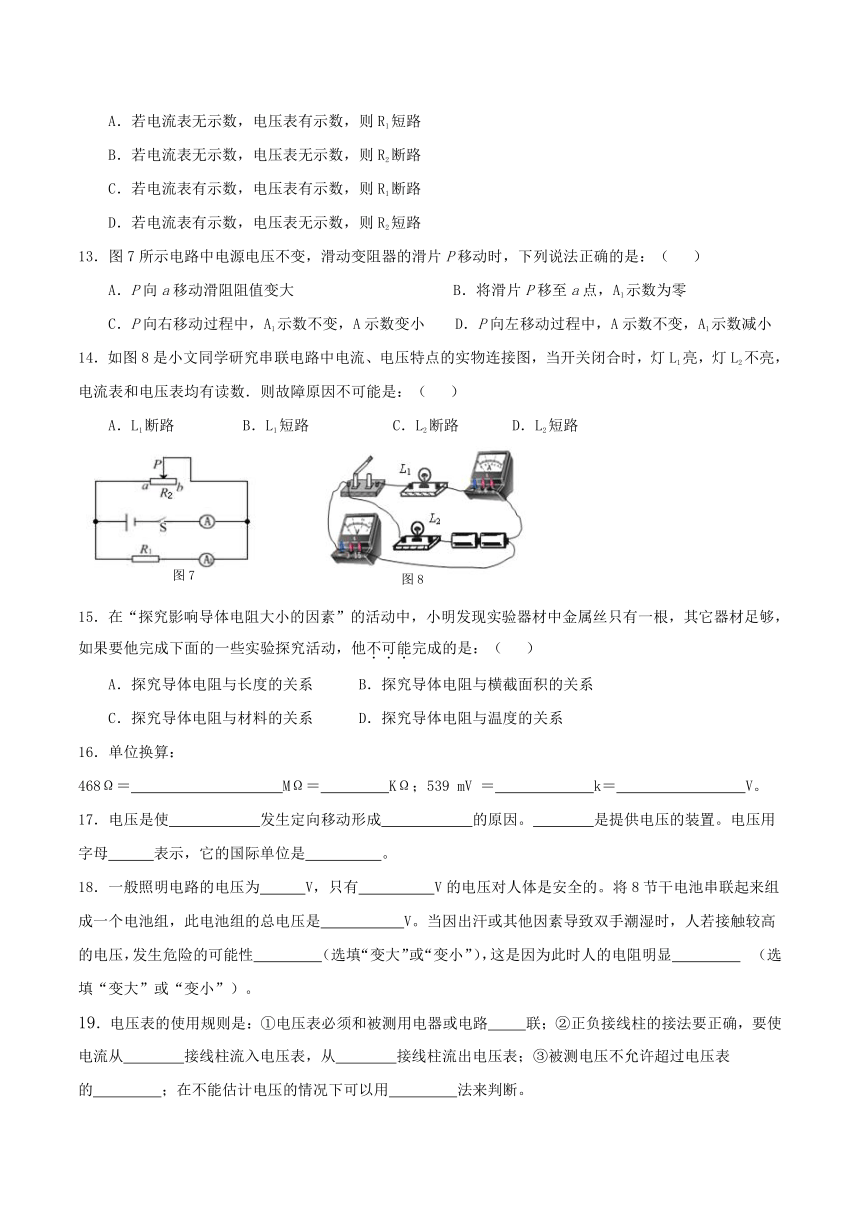

A．若电流表无示数，电压表有示数，则R1短路
B．若电流表无示数，电压表无示数，则R2断路
C．若电流表有示数，电压表有示数，则R1断路
D．若电流表有示数，电压表无示数，则R2短路
13．图7所示电路中电源电压不变，滑动变阻器的滑片P移动时，下列说法正确的是：（ ）
A．P向a移动滑阻阻值变大　 B．将滑片P移至a点，A1示数为零
　　C．P向右移动过程中，A1示数不变，A示数变小 D．P向左移动过程中，A示数不变，A1示数减小
14．如图8是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因不可能是：（ ）
A．L1断路 B．L1短路 　　C．L2断路 D．L2短路
15．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，他不可能完成的是：（ ）
A．探究导体电阻与长度的关系　 　B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系　　 D．探究导体电阻与温度的关系
16．单位换算：
468Ω＝ MΩ＝ KΩ；539 mV ＝ k＝ V。
17．电压是使 发生定向移动形成 的原因。 是提供电压的装置。电压用字母 表示，它的国际单位是 。
18．一般照明电路的电压为　 　V，只有　 V的电压对人体是安全的。将8节干电池串联起来组成一个电池组，此电池组的总电压是 V。当因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 （选填“变大”或“变小”），这是因为此时人的电阻明显 （选填“变大”或“变小”）。
19．电压表的使用规则是：①电压表必须和被测用电器或电路 联；②正负接线柱的接法要正确，要使电流从 接线柱流入电压表，从 接线柱流出电压表；③被测电压不允许超过电压表的 ；在不能估计电压的情况下可以用 法来判断。
20．图9中，电阻箱的读数为 Ω。
21．某导体接在10V的电源上时，它的电阻为10Ω；若将它改接在6V的电源上，它的电阻为 。若加在它两端的电压为零，它的电阻 。
22．甲乙两根长度相同的铜导线，R甲＜R乙，那么甲的横截面积　　　乙的横截面积。当它们串联在电路中时，I甲　　　I乙。（填“大于”、“小于”或“等于”）
23．小明用两节干电池和一个灯泡连接了如图10所示的电路，用来探究铅笔芯AB的导电性。闭合开关后发现灯泡能发光，这说明铅笔芯是　 　。当P向右移动时灯泡亮度增大，说明铅笔芯接入电路的电阻 （选填增大或减小），这个实验说明导体的电阻跟导体的 有关。
24．图11是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属杆是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属杆上移时，油箱内油面 　 　 　，电路中的电流　　 　 。
25．图12所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，L1两端的电压U1是 V，L2两端的电压U2是 V，L1、L2串联的总电压U是 V。
26．在图13所示各电路图中的“○”内填上合适的电表(电流表或电压表)符号，并标明它们的正、负接线柱。
27．请你根据实物电路图，在虚线框内画出该电路图。
28．如图所示的器材，要求灯L1 和L2 组成并联电路，电流表测L1的电流，电压表测L2 两端的电压。请先画出电路图，然后连接实物电路图。
29.小明要研究小灯泡的亮度与流过小灯泡电流的关系，他已连接的部分电路如下图所示，请你用画线代表导线，将电路连接完整，并在方框内画出对应的电路图．（要求滑动变阻器的滑片向左移动时，灯泡变暗）
30．图17所示的实验器材，用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮。
①按要求连接实物图。
②连接电路时开在应处于_____状态，变阻器的滑片应处于_____端（A或B）。
③滑片P向左移动时，电流表示数变________，灯泡亮度______（填“变亮”、“变暗”或“不变”）。
④若闭合开关灯不亮，但电压表示数约等电源电压，此时故障可能是 ；如发现电流表、电压表的指针均反偏，最简单的解决方法是 ；如移动滑片P发现两表示数均比较小且不变，则原因为 。
31．水果含有果酸．如图所示在水果中插入两片不同金属制成的极板，就组成了一个水果电池．某科学兴趣小组对影响水果电池电压大小的因素进行了实验研究．
（1）在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：
铁﹣﹣锌 铁﹣﹣铜 铜﹣﹣锌
苹果 0.55伏 0.60伏 0.95伏
梨 0.40伏 0.50伏 0.90伏
菠萝 0.50伏 0.55伏 1.00伏
橙 0.70伏 0.78伏 1.05伏
①在答题卷上画出这个实验的电路图；
②分析实验数据可以得出：在上述条件下，水果电池的电压不仅跟极板所选的　　　　　　有关，还跟水果的　　　　　　有关．
（2）若该小组的同学选用一只橙子并用铜一锌做极板，研究水果电池的电压跟极板与水果的接触面积之间的关系时，应控制　　　　　　不变；
（3）关于影响水果电池电压大小的因素，你还可以研究的问题是　　　　　　．（写出一个）
32．小明同学对串联电路电压规律进行了探究
【猜想与假设】串联电路总电压等于各用电器两端的电压之和
【设计与进行实验】
（1）按图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表测出L1两端的电压．
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．
【交流与评估】
（1）在拆接电路时，开关必须　　　　　　．
（2）小明用上面的方法不能否测出L2两端的电压，是因为　　　　　　．
（3）方法改进后，测出AB、BC、AC间的电压记录，在表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和．此实验在设计方案上存在的不足之处是　　 　　　　．改进方法　　　　 　　．
　UAB/V 　UBC/V 　UAC/V
　2.4 　1.4 　3.8
33．如图所示，电源电压不变，但开关S闭合后，V1和V2表的示数分别为4V、6V，当将灯L1、L2的位置互换后，两电压表的示数均不变．求灯L1、L2、L3两端及电源电压各是多少？
34．如图所示的电路中，当S1闭合，S2、S3断开时，电压表的示数为6V，当S1、S3断开，S2闭合时，电压表两极对调后示数为3V．求：
（1）电源电压是多少？
（2）当S1、S3闭合，S2断开时，电压表的示数为多少？
