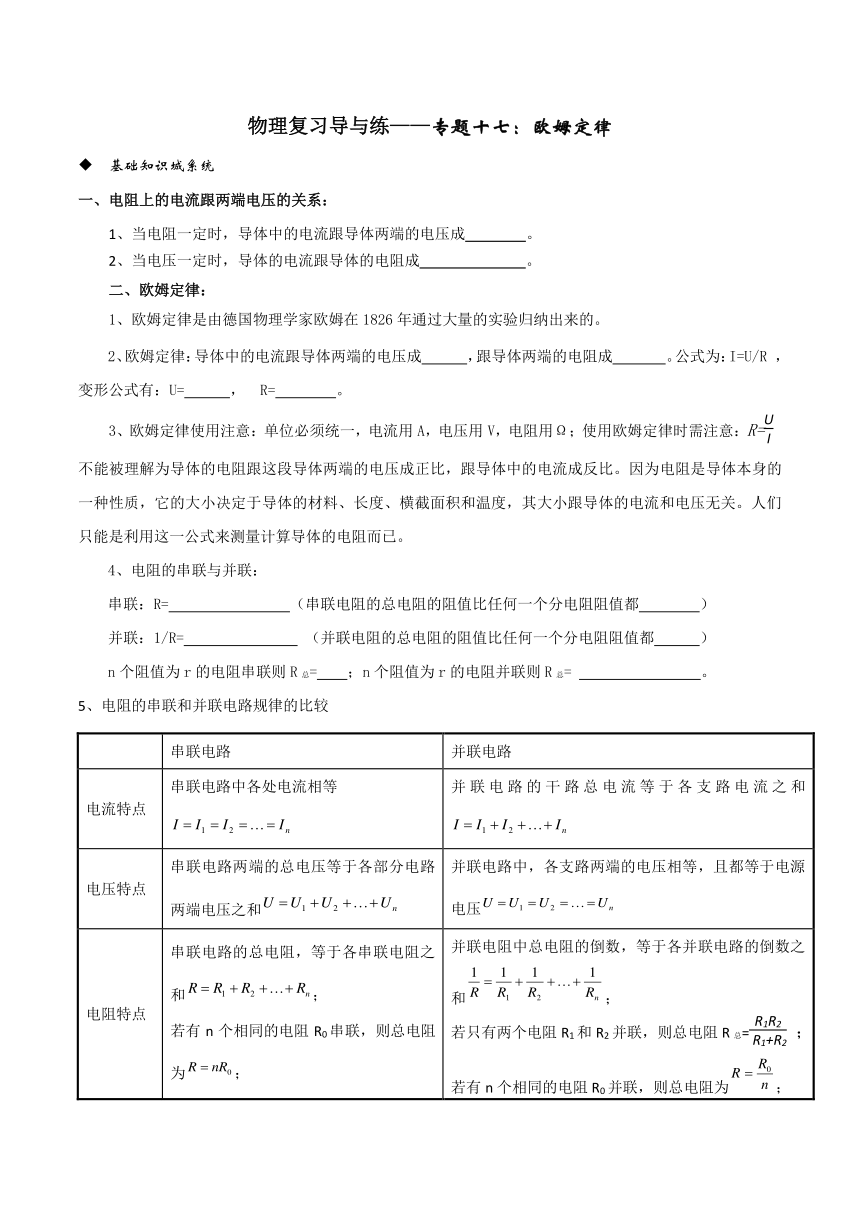

物理复习导与练——专题十七：欧姆定律
基础知识城系统
一、电阻上的电流跟两端电压的关系：
1、当电阻一定时，导体中的电流跟导体两端的电压成 。
2、当电压一定时，导体的电流跟导体的电阻成 。
二、欧姆定律：
1、欧姆定律是由德国物理学家欧姆在1826年通过大量的实验归纳出来的。
2、欧姆定律：导体中的电流跟导体两端的电压成 ，跟导体两端的电阻成 。公式为：I=U/R ，变形公式有：U= ， R= 。
3、欧姆定律使用注意：单位必须统一，电流用A，电压用V，电阻用Ω；使用欧姆定律时需注意：R=不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。因为电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和电压无关。人们只能是利用这一公式来测量计算导体的电阻而已。
4、电阻的串联与并联：
串联：R= （串联电阻的总电阻的阻值比任何一个分电阻阻值都 ）
并联：1/R= （并联电阻的总电阻的阻值比任何一个分电阻阻值都 ）
n个阻值为r的电阻串联则R总= ；n个阻值为r的电阻并联则R总= 。
5、电阻的串联和并联电路规律的比较
串联电路 并联电路
电流特点 串联电路中各处电流相等 并联电路的干路总电流等于各支路电流之和
电压特点 串联电路两端的总电压等于各部分电路两端电压之和 并联电路中，各支路两端的电压相等，且都等于电源电压

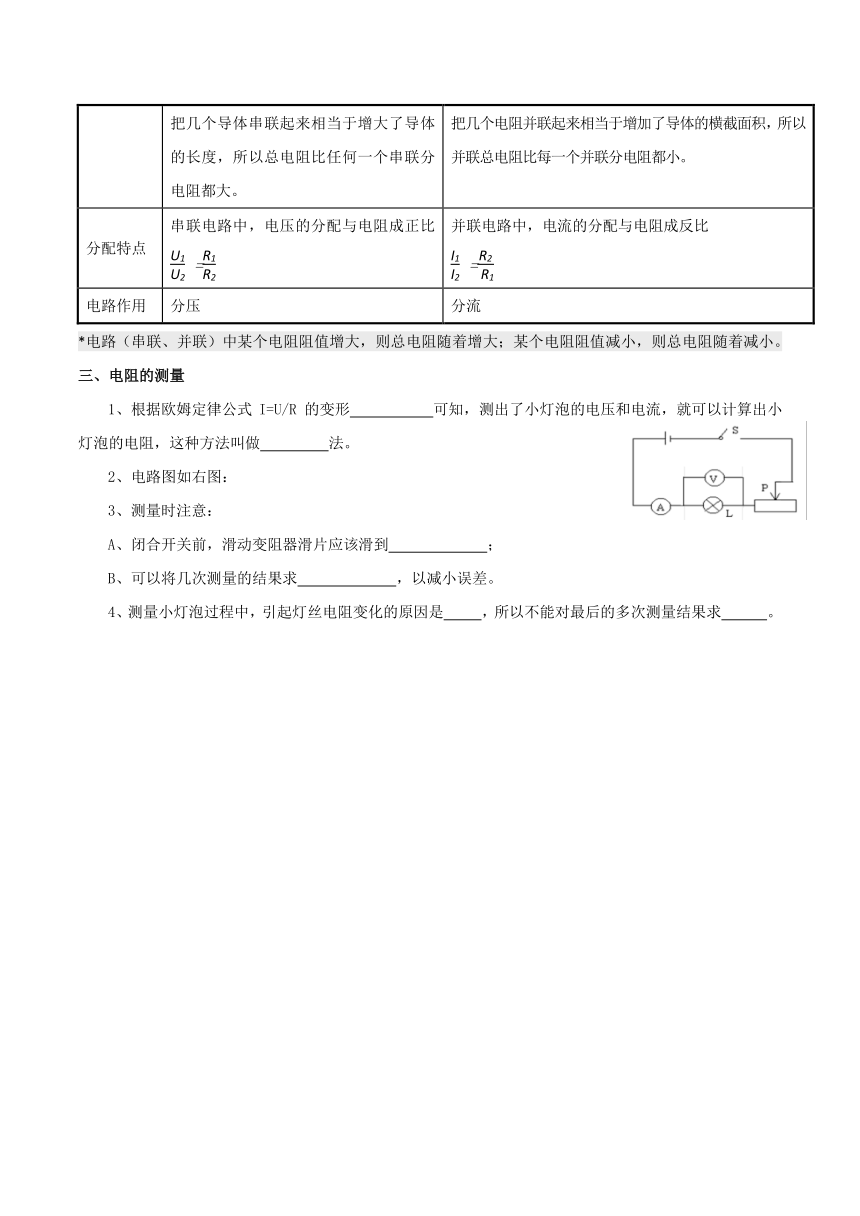

电阻特点 串联电路的总电阻，等于各串联电阻之和； 若有n个相同的电阻R0串联，则总电阻为； 把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。 并联电阻中总电阻的倒数，等于各并联电路的倒数之和； 若只有两个电阻R1和R2并联，则总电阻R总=； 若有n个相同的电阻R0并联，则总电阻为； 把几个电阻并联起来相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小。
分配特点 串联电路中，电压的分配与电阻成正比= 并联电路中，电流的分配与电阻成反比 =
电路作用 分压 分流
*电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随着减小。
三、电阻的测量
1、根据欧姆定律公式I=U/R 的变形 可知，测出了小灯泡的电压和电流，就可以计算出小灯泡的电阻，这种方法叫做 法。
2、电路图如右图：
3、测量时注意：
A、闭合开关前，滑动变阻器滑片应该滑到 ；
B、可以将几次测量的结果求 ，以减小误差。
4、测量小灯泡过程中，引起灯丝电阻变化的原因是 ，所以不能对最后的多次测量结果求 。
课堂练习固基础
1．LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管由下列哪种材料制成 ( )
A.陶瓷材料 B.金属材料 C.半导体材料 D.超导材料
2． 把两个阻值不同的电阻R1和R2串联，则总电阻 ( )
A.介于两个电阻之间 B.比任何一个电阻都要小
C.比任何一个电阻都要大 D.可能等于其中的一个电阻
3．若将如图1所示的滑动变阻器连入电路，要求当滑动变阻器的滑片P向D端移动时，电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（ ）
A．A和D B．C和B C．B和D D．A和B
4．若要改变某一导体的电阻，下列方法中无效的是（ ）
A．改变导体的长度 B．改变导体的横戴面积 C．改变导体的材料 D．改变导体两端的电压
5．下列说法中正确的是（ ）
A．有电流通过的电阻两端，一定有电压存在
B．电路两端有电压时，电路中一定有电流
C．没有电流通过的导体，没有电阻
D．导体的电阻大小，由它两端的电压和通过它的电流大小共同决定
6．一个电阻值为R，两端所加电压为U，通过电阻的电流为I，如果加在此电阻两端电压变为2U，则 ( ）
A．电流不变，电阻不变 B．电流加倍，电阻不变
C．电流不变，电阻加倍 D．电流加倍，电阻加倍
7．如图2所示，电源电压不变，滑动变阻器的滑片从 端滑到端的过程中 ( ）
A．电流表、电压表示数都减小 B．电流表、电压表示数都增大
C．电流表示数增大、电压表示数减小 D．电流表示数减小、电压表示数增大
8．如图3所示电源电压保持不变，R1=7Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为 （ ）
A．2.5V B．7.5V C．14V D．3.5V
9．如图4所示，R1:R2=2:3，当开关S闭合后，A1、A2两电流表的示数之比为（ ）
A．2:3 B．3:2 C．2:5 D．3:5

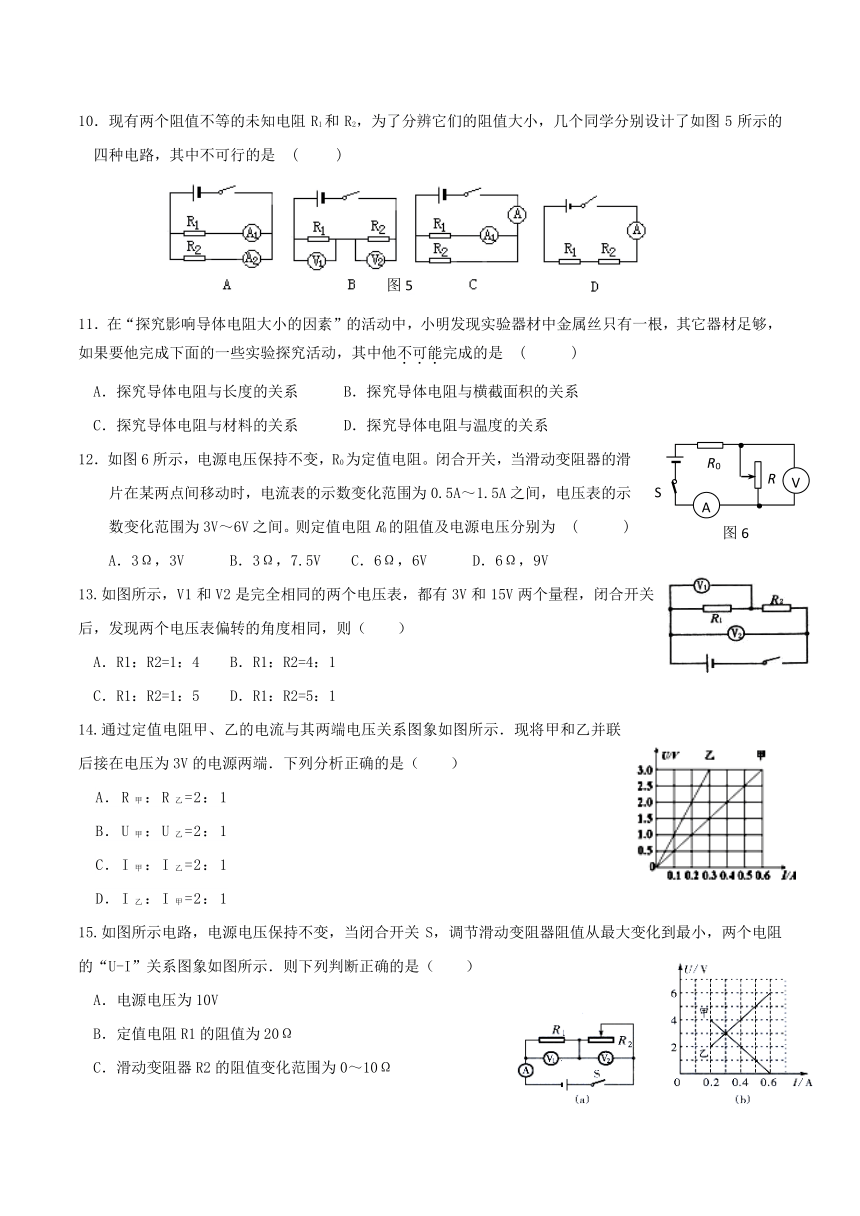

10．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图5所示的四种电路，其中不可行的是 ( )
11．在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其它器材足够，如果要他完成下面的一些实验探究活动，其中他不可能完成的是 ( )
A．探究导体电阻与长度的关系　　　B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系　　　D．探究导体电阻与温度的关系
12．如图6所示，电源电压保持不变，R0为定值电阻。闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.5A～1.5A之间，电压表的示数变化范围为3V～6V之间。则定值电阻R0的阻值及电源电压分别为 ( )
A．3Ω，3V B．3Ω，7.5V C．6Ω，6V D．6Ω，9V
13.如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则（　　）
A．R1：R2=1：4 B．R1：R2=4：1
C．R1：R2=1：5 D．R1：R2=5：1
14.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示．现将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是（　　）
A．R甲：R乙=2：1
B．U甲：U乙=2：1
C．I甲：I乙=2：1
D．I乙：I甲=2：1
15.如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U-I”关系图象如图所示．则下列判断正确的是（　　）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．滑动变阻器R2的阻值变化范围为0～10Ω
D．变阻器滑片在中点时，电流表示数为0.3A
16．一个滑动变阻器上标有“20Ω 1.5A”的字样，它表示这个变阻器的_________是20Ω，允许通过的____________是1.5A。滑动变阻器应_______联在需要调节电流大小的电路中，连入电路的滑动变阻器在电路闭合前，应将滑片P放在____________________的位置上。
17．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是_______，最小的是_________。
18．一个导体两端加4V的电压时，通过它的电流为0.5A，则它的电阻值是_________Ω,若通过它的电流变为1A，则它的电阻为________Ω，若导体两端的电压变为零，则它的电阻变为___________Ω。
19．将电阻R1与R2并联后接在电源两端时，通过它们的电流之比为3：2，则它们的电阻之比为__________。若把它们串联起来接在电源两端，那么通过它们的电流之比为__________。
20．阻值分别为5Ω和10Ω的两个定值电阻串联后的总电阻是________Ω，若通过5Ω电阻的电流为0.4A，则10Ω电阻两端的电压是__________V。
21．图6所示的电路中，电阻R1的阻值为10Ω。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，则电阻R2的阻值为________Ω。
22．如图7所示，虚线框内有两个阻值分别为5Ω、10Ω的电阻，小明同学想了解其连接方式，于是用3V的电源、电流表和开关进行了检测，闭合开关后，测得电流表的读数为0.2A。则两个电阻的连接方式是________。若要增大电流表的读数，可以采取的措施有__________________。
23．在如图8所示的电路中，电阻R1=8Ω，R2=10Ω，电源电压及定值电阻R的阻值未知．当开关S接位置1时，电流表示数为0.2A．当开关S接位置2时，电流表示数的可能值在______A到_______A之间．
24．如图9所示是一种自动测定油箱内油面高度的装置。
(1)图中虚线框内的装置相当于简单机械中的________；
(2)图中R是电学中的什么元件__________________；
(3)油量表是用______________表改装的；
(4)当油箱中的浮标向上运动时，此时电路中的电流将_________.(选填“增大”或“减小”)
25．在“研究电流跟电压、电阻的关系”时，同学们设计如图10电路图，其中R为定值电阻，R’为滑动变阻器，实验后，数据记录在表一和表二中。
表一
R=5Ω 电压/V 1.0 2.0 3.0
电流/A 0.2 0.4 0.6
表二
U=3 V 电阻/Ω 5 10 15
电流/A 0.6 0.3 0.2
（1）根据表中实验数据，可得出如下结论：
由表一可得：___________________________________________。
由表二可得：___________________________________________。
（2）在研究电流与电阻关系时，先用5欧的定值电阻进行实验，使电压表的示数为3V，再换用10欧的定值电阻时，某同学没有改变滑动变阻器滑片的位置，合上开关后，电压表的示数将_________3V（选填“大于”、“小于”或“等于”）。此进就向_________（选填“右”或“左”）调节滑片，使电压表的示数仍为3V。
26．在“测量未知电阻R的阻值"实验中：
(1)请你用笔画线代替导线把图11中的器材连接成实验电路，并在右边虚线框内画出相应的电路图。要求：电流表用量程为0～0.6A，电压表用量程为0～3V，滑动变阻器滑片P向左移动时电流表示数增大。
(2)在连接电路时，开关应________，滑动变阻器的金属滑片P放在_______(选填“左”或“右”)端。
(3)请把第二次测量时，图12所示的电压表和电流表示数填入表2中相应的空格。
表2
次数 1 2 3
电压／V 1.1 2.3
电流／A 0.22 0.46
（4）处理表2中所记录的各次实验数据，得出待测电阻R的阻值为_________Ω。
（5）实验中使用滑动变阻器的作用是_____________________________________________________。
27．某电铃的电阻为12Ω，额定电压为6V，现只有一个电压为18V的电源，为使电铃正常工作，需要接入一定阻值的电阻。(1)画出电路图。(2)计算需接入电路的电阻的阻值。
28．)甲、乙两个导体并联在电路中，如图13所示。若甲导体的电阻为12Ω，电源的电压是6V，且电路中的总电流为0.9A。求：(1)通过导体乙的电流；(2)导体乙的电阻。
29．如图14所示，电源电压为6V，定值电阻R1的阻值为10Ω，滑动变阻器R的阻值变化范围为0～20Ω，求当滑片P从最左端移到最右端时电流表和电压表的示数变化范围各是多少？
30如图为电路元件A和B的I-U图象，根据图象提供的信息，求：
（1）元件A的阻值为多大？
（2）若将它们并联，接在4.0V的电源上，电路中的总电流为多大？
（3）若将它们串联，接在某电源上，电路中的总电流是0.15A，电源电压是多大？
31. 实际的电源都有一定的电阻，如干电池，我们需要用它的电压U 和电阻r两个物理量来描述它．实际计算过程中，可以把它看成是由一个电压为U、电阻为0的理想电源与一个电阻值为r的电阻串联而成，如图甲所示：
在图乙中R1=14Ω，R2=9Ω．当只闭合S1时，电流表读数I1=0.2A；当只闭合S2时，电流表读数I2=0.3A，把电源按图甲中的等效方法处理．求电源的电压U 和电阻r．
