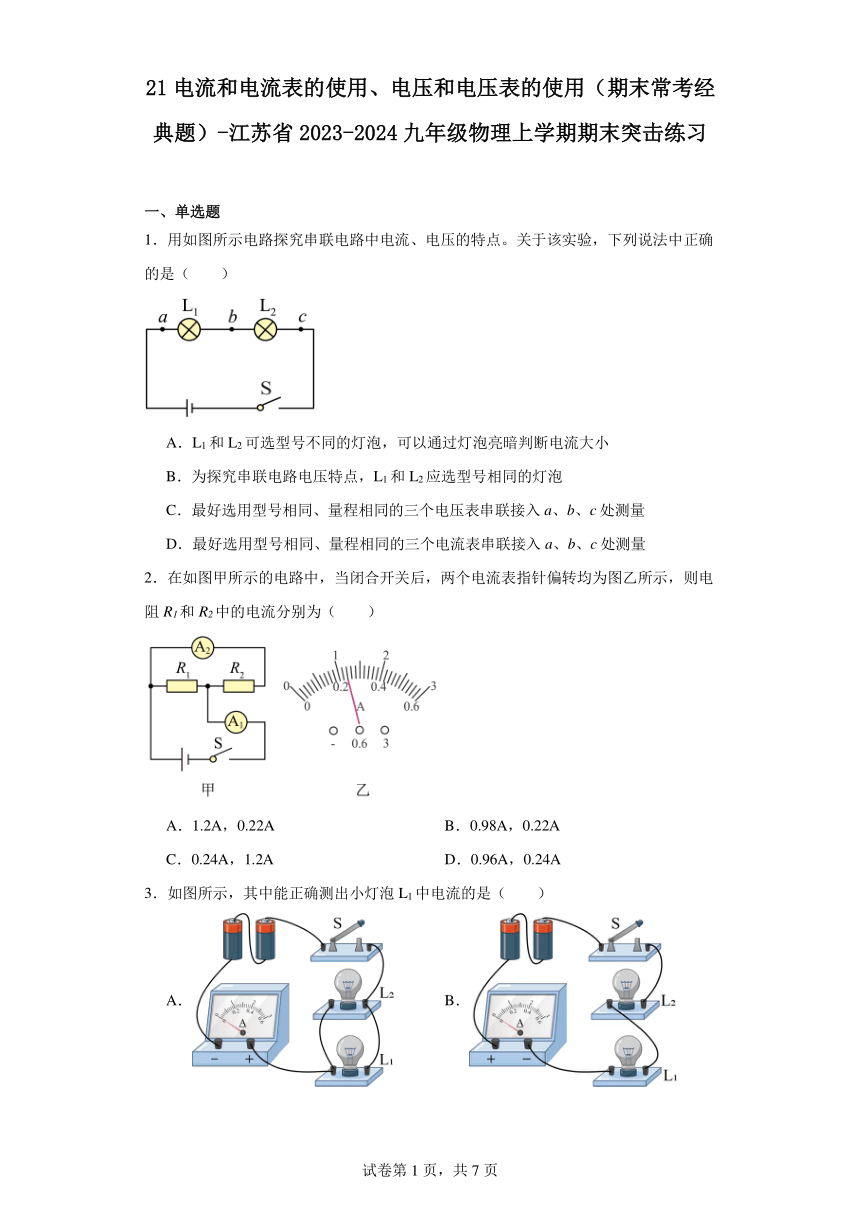

21电流和电流表的使用、电压和电压表的使用（期末常考经典题）-江苏省2023-2024九年级物理上学期期末突击练习
一、单选题
1．用如图所示电路探究串联电路中电流、电压的特点。关于该实验，下列说法中正确的是（ ）
A．L1和L2可选型号不同的灯泡，可以通过灯泡亮暗判断电流大小
B．为探究串联电路电压特点，L1和L2应选型号相同的灯泡
C．最好选用型号相同、量程相同的三个电压表串联接入a、b、c处测量
D．最好选用型号相同、量程相同的三个电流表串联接入a、b、c处测量
2．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A．1.2A，0.22A B．0.98A，0.22A
C．0.24A，1.2A D．0.96A，0.24A
3．如图所示，其中能正确测出小灯泡L1中电流的是（ ）
A． B．
C． D．

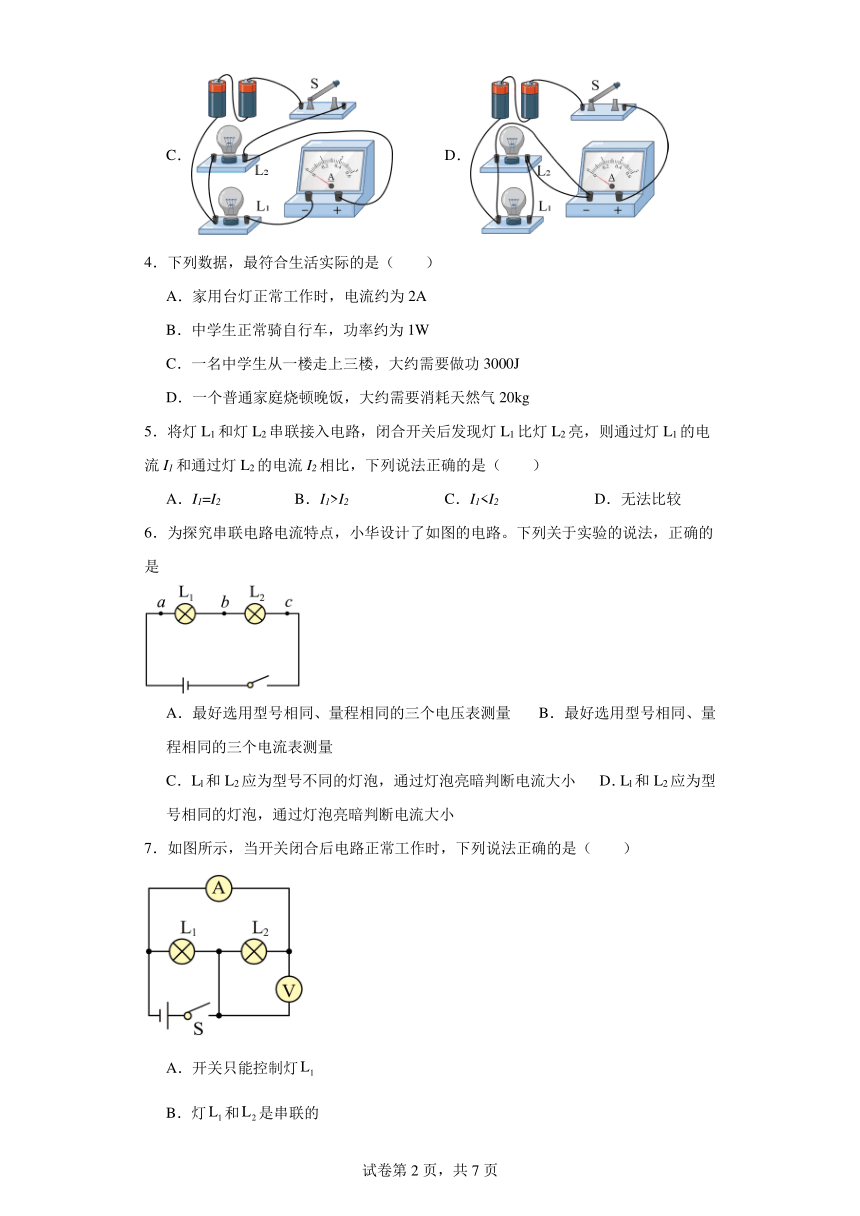

4．下列数据，最符合生活实际的是（ ）
A．家用台灯正常工作时，电流约为2A
B．中学生正常骑自行车，功率约为1W
C．一名中学生从一楼走上三楼，大约需要做功3000J
D．一个普通家庭烧顿晚饭，大约需要消耗天然气20kg
5．将灯L1和灯L2串联接入电路，闭合开关后发现灯L1比灯L2亮，则通过灯L1的电流I1和通过灯L2的电流I2相比，下列说法正确的是（ ）
A．I1=I2 B．I1>I2 C．I16．为探究串联电路电流特点，小华设计了如图的电路。下列关于实验的说法，正确的是
A．最好选用型号相同、量程相同的三个电压表测量 B．最好选用型号相同、量程相同的三个电流表测量
C．Ll和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小 D．Ll和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小
7．如图所示，当开关闭合后电路正常工作时，下列说法正确的是（ ）
A．开关只能控制灯
B．灯和是串联的
C．电压表测的是电源电压
D．电流表测的通过电压表的电流

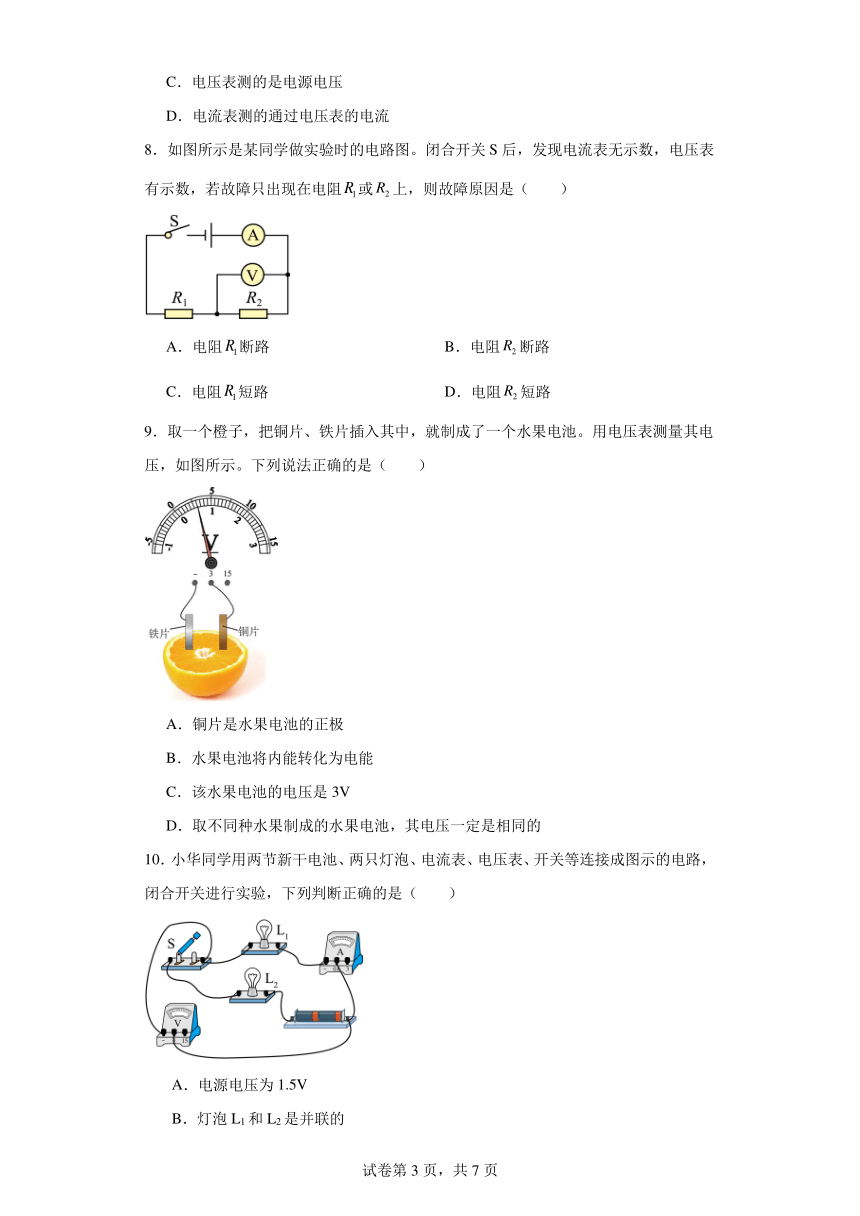

8．如图所示是某同学做实验时的电路图。闭合开关S后，发现电流表无示数，电压表有示数，若故障只出现在电阻或上，则故障原因是（ ）
A．电阻断路 B．电阻断路
C．电阻短路 D．电阻短路
9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量其电压，如图所示。下列说法正确的是（ ）
A．铜片是水果电池的正极
B．水果电池将内能转化为电能
C．该水果电池的电压是3V
D．取不同种水果制成的水果电池，其电压一定是相同的
10．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（ ）
A．电源电压为1.5V
B．灯泡L1和L2是并联的
C．若灯L1断路，则电流表示数为零、电压表示数不为零
D．若灯L2断路，则电流示数不为零，电压表示数为零

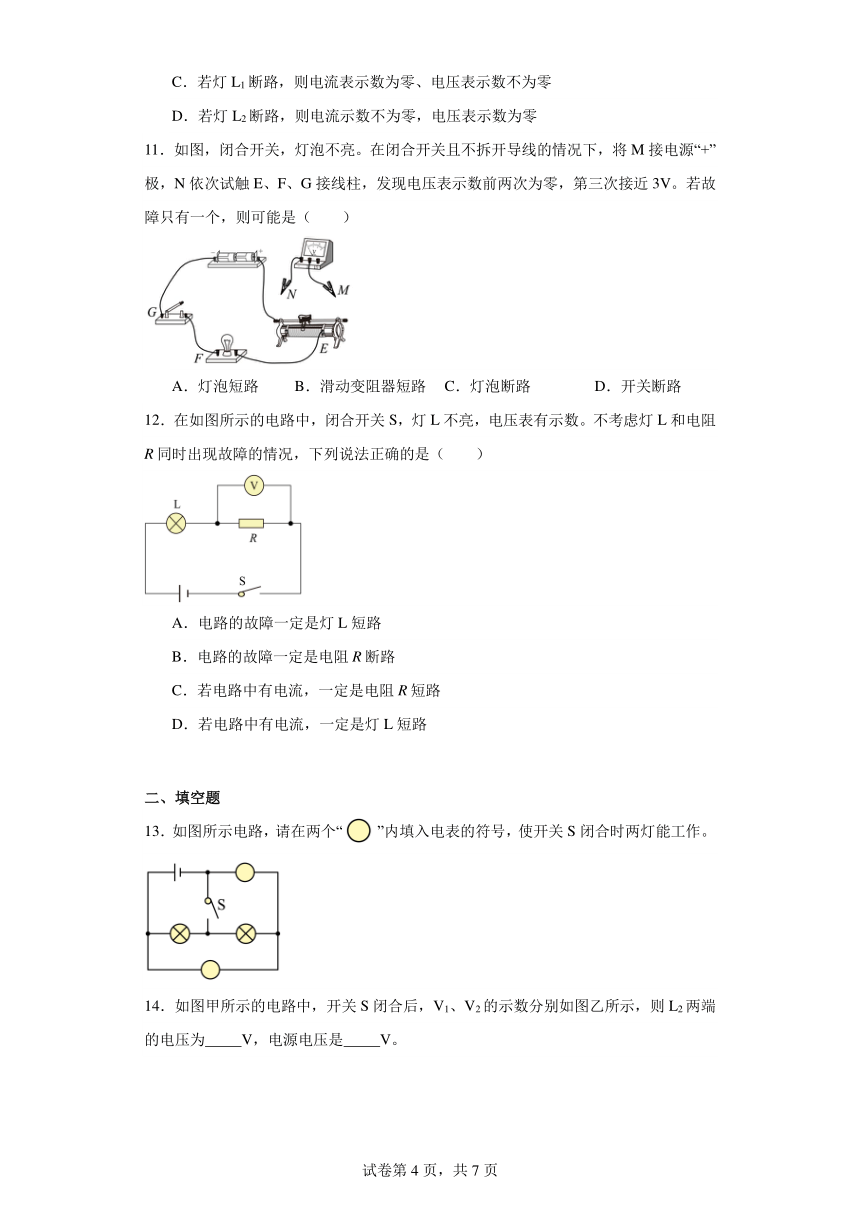

11．如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是（ ）
A．灯泡短路 B．滑动变阻器短路 C．灯泡断路 D．开关断路
12．在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数。不考虑灯L和电阻R同时出现故障的情况，下列说法正确的是（ ）
A．电路的故障一定是灯L短路
B．电路的故障一定是电阻R断路
C．若电路中有电流，一定是电阻R短路
D．若电路中有电流，一定是灯L短路
二、填空题
13．如图所示电路，请在两个“”内填入电表的符号，使开关S闭合时两灯能工作。

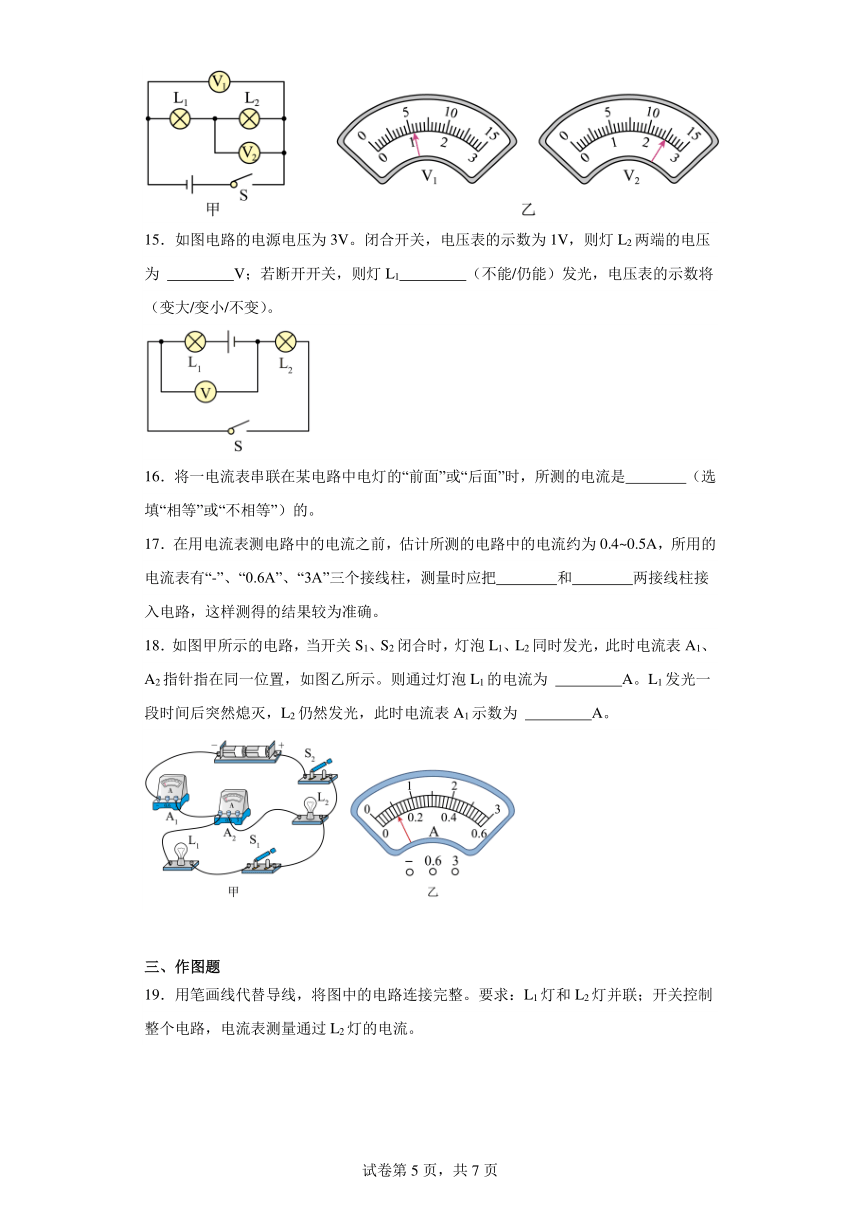

14．如图甲所示的电路中，开关S闭合后，V1、V2的示数分别如图乙所示，则L2两端的电压为 V，电源电压是 V。
15．如图电路的电源电压为3V。闭合开关，电压表的示数为1V，则灯L2两端的电压为 V；若断开开关，则灯L1 （不能/仍能）发光，电压表的示数将 （变大/变小/不变）。
16．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是 （选填“相等”或“不相等”）的。
17．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0.4~0.5A，所用的电流表有“-”、“0.6A”、“3A”三个接线柱，测量时应把 和 两接线柱接入电路，这样测得的结果较为准确。
18．如图甲所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A1、A2指针指在同一位置，如图乙所示。则通过灯泡L1的电流为 A。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数为 A。
三、作图题
19．用笔画线代替导线，将图中的电路连接完整。要求：L1灯和L2灯并联；开关控制整个电路，电流表测量通过L2灯的电流。
20．图中的O里填上适当的电表符号，当开关闭合时电路能正常工作。
四、实验题
21．小李在“探究并联电路的电流规律”的实验中，设计了如图甲所示的电路。
IA/A IB/A IC/A
0.2 0.2 0.4
（1）连接电路时，开关应处于断开状态；闭合开关后，小李发现电流表的指针指向“0”刻度线左边，原因是 ；
（2）如图乙是小李准备测A点电流的实物图，图中还差一根线，请你用笔画线代替导线将它连接完整 ；然后再闭合开关，发现其中一盏灯不亮，但电流表有示数，若只有L1或L2中的一处发生故障，则故障是 ；
（3）排除故障后，小李完成了一次实验，并把数据记录在表中，他便得出结论：并联电路中干路电流等于各支路电流之和；同组的小王认为实验次数太少，应该更换 规格的小灯泡进行多次实验；
（4）他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是 。
22．在“探究串联电路的电压规律”的实验时，小明同学设计了如图所示的电路。
（1）连接电路时，开关应该处于 （选填“断开”或“闭合”）状态；
（2）正确连接电路后闭合电路，小明发现电压表示数为零，且只有一只灯泡发光，若只有L1或L2中的一处发生，则故障可能是 ；
（3）故障解除后，为了测量B、C两端间的电压，小明将电压表接A点的线端改接到C点，闭合开关后，发现电压表出现 现象，左灯 ，右灯 （最后两空选填“亮”或“不亮”）；
（4）实验结束后，先断开开关，再拆除 两端导线（选填“电源”或“用电器”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】AB．因灯泡的亮暗变化不易观察，所以不能通过灯泡亮暗判断电流的大小；为了使实验结论具有普遍性，应选择不同型号的小灯泡进行实验，故AB错误；
CD．探究串联电路的电流特点时，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，不能用电压表，因为不同量程电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以最好选用型号相同、量程相同的三个电流表测量，故C错误，D正确；
故选D。
2．D
【详解】由电路图知道，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以，A1的量程为0～3A，分度值为0.1A，干路电流
I＝1.2A
A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流
I2＝0.24A
所以，通过R1的电流
I1＝I﹣I2＝1.2A﹣0.24A＝0.96A
故D符合题意，ABC不符合题意。
故选D。
3．C
【详解】A．开关闭合后，两灯泡并联，电流表测量干路中的电流，故A不符合题意；
B．闭合开关后，两灯泡串联，但电流从电流表的负接线柱流入、正接线柱流出，接法错误，故B不符合题意；
C．开关闭合后，两灯泡并联，电流表与L1串联，且电流表的正负接线柱连接正确，能正确测出小灯泡L1中的电流，故C符合题意；
D．开关闭合后，电流表不经过用电器直接连到电源的两极上，会损坏电流表，故D不符合题意。
故选C。
4．C
【详解】A．家用台灯正常工作时，电流约为0.2A，故A不符合实际；
B．中学生正常骑自行车，功率约为50W，故B不符合实际；
C．中学生从一楼走上三楼，大约需要做功
W＝Gh＝mgh＝50kg×10N/kg×6m＝3000J
故C符合实际；
D．一个普通家庭烧顿晚饭，大约需要消耗天然气0.2kg，故D不符合实际。
故选C。
5．A
【详解】灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的。
故选A。
6．B
【详解】AB．探究串联电路中各处电流的关系实验中，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，因为不同量程的电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以为了使测量的更准确，测a、b、c处电流时最好选用型号和量程相同的电流表，故A错误；B正确；
C．通过灯泡亮暗，只能判断实际功率的大小，不能判断出电流的大小，故C错误；
D．为了使实验具有普遍性，应选择型号不同的小灯泡，故D错误。
7．C
【详解】读图可知，两只灯泡并联，电流表与灯泡L2串联，所以电流表测的是灯泡L2的电流，开关在干路中，控制整个电路，电压表测量并联电路的电压，即电源电压。
故选C。
8．B
【详解】由图可知，两电阻串联，电流表测电路中的电流，电压表测量电阻两端的电压；闭合开关S后，发现电流表无示数，说明电路可能断路，已知故障只出现在电阻或上，而电压表有示数，说明电压表与电源连通，则电阻是完好的，所以与电压表并联的定值电阻断路了。
故选B。
9．A
【详解】A.电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A正确；
B.水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故B错误；
C.由图知电压表的量程为0~3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D.不同的水果电池的电压不一定相同，故D错误。
故选A。
10．C
【详解】由图可知，L1、L2串联，电流表测电路中的电流，电压表测L1两端电压。
A．两节新干电池的电压为1.5V×2=3 V，所以电源电压为3V，故A错误；
B．灯泡L1和L2是串联的，故B错误；
C．若灯L1断路，则电流表示数为零，电压表和L2、电流表形成通路，所以电压表示数不为零，故C正确；
D．若灯L2断路，则电流示数为零，电压表与电源断开，所以电压表示数为零，故D错误。
故选C。
11．D
【详解】N接E、F接线柱时，电压表无示数，说明断路在电压表并联的F接线柱之外；N接G接线柱时电压表有示数，说明电源负极到G接线柱之间电路完好，所以可以判定断路在F接线柱和G接线柱之间的电路上，则开关断路。故ABC不符合题意，D符合题意。
故选D。
12．D
【详解】根据电路图知道，灯泡和电阻串联，电压表测量R两端电压；闭合开关S，灯L不亮，这说明电路出现了断路故障或灯泡短路；电压表有示数，这说明电压表与电源之间是接通的，若电路中有电流，说明电路是通路，所以故障是灯泡短路，故D正确，ABC错误。
故选D。
13．
【详解】由于开关S闭合时两灯能工作，由图可知，上方的电表只能为电流表，下方的电表为电压表，如图所示
14． 2.5 5.5
【详解】[1][2]由图甲所示电路可知，灯泡L1、L2串联，电压表V1测量串联电路两端的电压，即电源两端的电压，电压表V2测量灯泡L2两端的电压，根据串联分压可知，电压表V1的示数大于电压表V2的示数，由图乙可知，电压表V1指针偏转角度比电压表V2指针偏转角度小，所以电压表V1的量程是0~15V，分度值为0.5V，则示数为5.5V，测量的是L1、L2两端的电压之和，即电源电压U=5.5V，V2的量程是0~3V，分度值为0.1V，则示数为2.5V，测量的是L2两端的电压U2=2.5V。
15． 1 不能 变大
【详解】[1]由图知，闭合开关，电压表并联在L2两端，电压表的示数为1V，所以L2两端的电压为1V。
[2][3]若断开开关，电压表与L1串联，由于电压表内阻非常大，则灯L1不能发光，电压表相当于测电源电压，所以电压表示数将变大。
16．相等
【详解】因串联电路中的电流处处相等，所以用电流表测电路中任意处，电流都是相等的。
17． “-” “0.6A”
【详解】[1][2]电流表要正进负出，用电流表测电路中的电流之前，估计所测的电路中的电流约为0.4~0.5A，电流小于0.6A，所以测量时应把“-”和“0.6”两接线柱接入电路，这样测得的结果较为准确。
18． 0.4 0.1
【详解】[1][2]分析电路可知：闭合两个开关，两灯并联，电流表A1测的是干路电流，即通过L1、L2的电流之和，电流表A2测的是L2所在支路的电流；此时电流表A1、A2指针指在同一位置，则电流表A1选择0~3A量程，分度值为0.1A，由指针位置可知示数为0.5A，即干路电流I=0.5A，电流表A2选择0~0.6A量程，分度值为0.02A，由指针位置可知示数为0.1A，即通过L2的电流I2=0.1A，在并联电路中，干路电流等于各支路电流之和，则通过L1的电流为
L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变，此时电流表A1示数为0.1A。
19．
【详解】根据电流流向法连接电路，电流从电源正极经开关后开始分支，一支电流经过灯泡L1回到电源负极，另一支路电流流过L2后，再流经电流表到电源负极，如图所示：
20．
【详解】左侧电表若为电流表，闭合开关后，与L1并联，L1被短路，不能正常工作，故左侧电表应为电压表；上面的电表若为电压表，则L1断路，所以上面的电表为电流表。电路为并联电路，电压表测量电源电压，电流表测量L1所在支路的电流，如图所示
21． 电流表正负接线柱接反了 L2断路 不同 多次实验找普遍规律
【详解】（1）[1]闭合开关后，电流表的指针指向零刻度线左边，可能电流表的正负接线柱接反了。
（2）[2]两个灯泡并联在电路中，要测A点的电流，则电流表应与L1串联在的支路中，如图所示：
[3]闭合开关，发现一灯不亮，说明该支路可能断路；电流表有示数，说明电流表所在支路是通路，即L1是完好的，若只有L1或L2中的一处发生故障，则故障是L2断路。
（3）[4]实验中为了获得普遍的规律，避免偶然性的发生，应选用不同规格小灯泡进行多次实验。
（4）[5]为了使实验结论具有普遍性，避免偶然性，重复多做几次实验，得到了多组数据。
22． 断开 L1短路 指针反向偏转 亮 亮 电源
【详解】（1）[1]连接电路时，为保护电路，开关应该处于断开状态。
（2）[2]两灯泡串联，电压表测L1的电压，只有一只灯泡发光，则电路为通路，小明发现电压表示数为零，若只有L1或L2中的一处发生，则故障可能是L1短路。
（3）[3][4][5]已测出L1两端的电压，与B相连的为电压表正接线柱，与A相连的为电压表的负接线柱，若将电压表左端接在A点的线改接到C点，则电压表正负接线接反了，闭合开关后，发现电压表出现指针反向偏转现象，但不影响灯的发光，故左亮灯，右灯亮。
（4）[6]为防止电源短路，实验结束后，先断开开关，再拆除电源两端导线。
答案第1页，共2页
答案第1页，共2页

一、单选题
1．用如图所示电路探究串联电路中电流、电压的特点。关于该实验，下列说法中正确的是（ ）
A．L1和L2可选型号不同的灯泡，可以通过灯泡亮暗判断电流大小
B．为探究串联电路电压特点，L1和L2应选型号相同的灯泡
C．最好选用型号相同、量程相同的三个电压表串联接入a、b、c处测量
D．最好选用型号相同、量程相同的三个电流表串联接入a、b、c处测量
2．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（ ）
A．1.2A，0.22A B．0.98A，0.22A
C．0.24A，1.2A D．0.96A，0.24A
3．如图所示，其中能正确测出小灯泡L1中电流的是（ ）
A． B．
C． D．
4．下列数据，最符合生活实际的是（ ）
A．家用台灯正常工作时，电流约为2A
B．中学生正常骑自行车，功率约为1W
C．一名中学生从一楼走上三楼，大约需要做功3000J
D．一个普通家庭烧顿晚饭，大约需要消耗天然气20kg
5．将灯L1和灯L2串联接入电路，闭合开关后发现灯L1比灯L2亮，则通过灯L1的电流I1和通过灯L2的电流I2相比，下列说法正确的是（ ）
A．I1=I2 B．I1>I2 C．I1
A．最好选用型号相同、量程相同的三个电压表测量 B．最好选用型号相同、量程相同的三个电流表测量
C．Ll和L2应为型号不同的灯泡，通过灯泡亮暗判断电流大小 D．Ll和L2应为型号相同的灯泡，通过灯泡亮暗判断电流大小
7．如图所示，当开关闭合后电路正常工作时，下列说法正确的是（ ）
A．开关只能控制灯
B．灯和是串联的
C．电压表测的是电源电压
D．电流表测的通过电压表的电流
8．如图所示是某同学做实验时的电路图。闭合开关S后，发现电流表无示数，电压表有示数，若故障只出现在电阻或上，则故障原因是（ ）
A．电阻断路 B．电阻断路
C．电阻短路 D．电阻短路
9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量其电压，如图所示。下列说法正确的是（ ）
A．铜片是水果电池的正极
B．水果电池将内能转化为电能
C．该水果电池的电压是3V
D．取不同种水果制成的水果电池，其电压一定是相同的
10．小华同学用两节新干电池、两只灯泡、电流表、电压表、开关等连接成图示的电路，闭合开关进行实验，下列判断正确的是（ ）
A．电源电压为1.5V
B．灯泡L1和L2是并联的
C．若灯L1断路，则电流表示数为零、电压表示数不为零
D．若灯L2断路，则电流示数不为零，电压表示数为零
11．如图，闭合开关，灯泡不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V。若故障只有一个，则可能是（ ）
A．灯泡短路 B．滑动变阻器短路 C．灯泡断路 D．开关断路
12．在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数。不考虑灯L和电阻R同时出现故障的情况，下列说法正确的是（ ）
A．电路的故障一定是灯L短路
B．电路的故障一定是电阻R断路
C．若电路中有电流，一定是电阻R短路
D．若电路中有电流，一定是灯L短路
二、填空题
13．如图所示电路，请在两个“”内填入电表的符号，使开关S闭合时两灯能工作。
14．如图甲所示的电路中，开关S闭合后，V1、V2的示数分别如图乙所示，则L2两端的电压为 V，电源电压是 V。
15．如图电路的电源电压为3V。闭合开关，电压表的示数为1V，则灯L2两端的电压为 V；若断开开关，则灯L1 （不能/仍能）发光，电压表的示数将 （变大/变小/不变）。
16．将一电流表串联在某电路中电灯的“前面”或“后面”时，所测的电流是 （选填“相等”或“不相等”）的。
17．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0.4~0.5A，所用的电流表有“-”、“0.6A”、“3A”三个接线柱，测量时应把 和 两接线柱接入电路，这样测得的结果较为准确。
18．如图甲所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表A1、A2指针指在同一位置，如图乙所示。则通过灯泡L1的电流为 A。L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1示数为 A。
三、作图题
19．用笔画线代替导线，将图中的电路连接完整。要求：L1灯和L2灯并联；开关控制整个电路，电流表测量通过L2灯的电流。
20．图中的O里填上适当的电表符号，当开关闭合时电路能正常工作。
四、实验题
21．小李在“探究并联电路的电流规律”的实验中，设计了如图甲所示的电路。
IA/A IB/A IC/A
0.2 0.2 0.4
（1）连接电路时，开关应处于断开状态；闭合开关后，小李发现电流表的指针指向“0”刻度线左边，原因是 ；
（2）如图乙是小李准备测A点电流的实物图，图中还差一根线，请你用笔画线代替导线将它连接完整 ；然后再闭合开关，发现其中一盏灯不亮，但电流表有示数，若只有L1或L2中的一处发生故障，则故障是 ；
（3）排除故障后，小李完成了一次实验，并把数据记录在表中，他便得出结论：并联电路中干路电流等于各支路电流之和；同组的小王认为实验次数太少，应该更换 规格的小灯泡进行多次实验；
（4）他们按照上面的操作重复做了几次实验，得到了多组数据，其目的是 。
22．在“探究串联电路的电压规律”的实验时，小明同学设计了如图所示的电路。
（1）连接电路时，开关应该处于 （选填“断开”或“闭合”）状态；
（2）正确连接电路后闭合电路，小明发现电压表示数为零，且只有一只灯泡发光，若只有L1或L2中的一处发生，则故障可能是 ；
（3）故障解除后，为了测量B、C两端间的电压，小明将电压表接A点的线端改接到C点，闭合开关后，发现电压表出现 现象，左灯 ，右灯 （最后两空选填“亮”或“不亮”）；
（4）实验结束后，先断开开关，再拆除 两端导线（选填“电源”或“用电器”）。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
【详解】AB．因灯泡的亮暗变化不易观察，所以不能通过灯泡亮暗判断电流的大小；为了使实验结论具有普遍性，应选择不同型号的小灯泡进行实验，故AB错误；
CD．探究串联电路的电流特点时，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，不能用电压表，因为不同量程电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以最好选用型号相同、量程相同的三个电流表测量，故C错误，D正确；
故选D。
2．D
【详解】由电路图知道，两电阻并联，电流表A1测干路电流，A2测R2支路的电流，因为并联电路干路电流大于各支路电流之和，且两指针的位置相同，所以，A1的量程为0～3A，分度值为0.1A，干路电流
I＝1.2A
A2的量程为0～0.6A，分度值为0.02A，通过R2支路的电流
I2＝0.24A
所以，通过R1的电流
I1＝I﹣I2＝1.2A﹣0.24A＝0.96A
故D符合题意，ABC不符合题意。
故选D。
3．C
【详解】A．开关闭合后，两灯泡并联，电流表测量干路中的电流，故A不符合题意；
B．闭合开关后，两灯泡串联，但电流从电流表的负接线柱流入、正接线柱流出，接法错误，故B不符合题意；
C．开关闭合后，两灯泡并联，电流表与L1串联，且电流表的正负接线柱连接正确，能正确测出小灯泡L1中的电流，故C符合题意；
D．开关闭合后，电流表不经过用电器直接连到电源的两极上，会损坏电流表，故D不符合题意。
故选C。
4．C
【详解】A．家用台灯正常工作时，电流约为0.2A，故A不符合实际；
B．中学生正常骑自行车，功率约为50W，故B不符合实际；
C．中学生从一楼走上三楼，大约需要做功
W＝Gh＝mgh＝50kg×10N/kg×6m＝3000J
故C符合实际；
D．一个普通家庭烧顿晚饭，大约需要消耗天然气0.2kg，故D不符合实际。
故选C。
5．A
【详解】灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以经过它们的电流都是相等的。
故选A。
6．B
【详解】AB．探究串联电路中各处电流的关系实验中，要用电流表分别测出电路中不同位置的电流，所以要选用电流表，因为不同量程的电流表的分度值不同，准确程度不同，并且不同型号的电流表的灵敏度也不一定相同，所以为了使测量的更准确，测a、b、c处电流时最好选用型号和量程相同的电流表，故A错误；B正确；
C．通过灯泡亮暗，只能判断实际功率的大小，不能判断出电流的大小，故C错误；
D．为了使实验具有普遍性，应选择型号不同的小灯泡，故D错误。
7．C
【详解】读图可知，两只灯泡并联，电流表与灯泡L2串联，所以电流表测的是灯泡L2的电流，开关在干路中，控制整个电路，电压表测量并联电路的电压，即电源电压。
故选C。
8．B
【详解】由图可知，两电阻串联，电流表测电路中的电流，电压表测量电阻两端的电压；闭合开关S后，发现电流表无示数，说明电路可能断路，已知故障只出现在电阻或上，而电压表有示数，说明电压表与电源连通，则电阻是完好的，所以与电压表并联的定值电阻断路了。
故选B。
9．A
【详解】A.电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A正确；
B.水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故B错误；
C.由图知电压表的量程为0~3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D.不同的水果电池的电压不一定相同，故D错误。
故选A。
10．C
【详解】由图可知，L1、L2串联，电流表测电路中的电流，电压表测L1两端电压。
A．两节新干电池的电压为1.5V×2=3 V，所以电源电压为3V，故A错误；
B．灯泡L1和L2是串联的，故B错误；
C．若灯L1断路，则电流表示数为零，电压表和L2、电流表形成通路，所以电压表示数不为零，故C正确；
D．若灯L2断路，则电流示数为零，电压表与电源断开，所以电压表示数为零，故D错误。
故选C。
11．D
【详解】N接E、F接线柱时，电压表无示数，说明断路在电压表并联的F接线柱之外；N接G接线柱时电压表有示数，说明电源负极到G接线柱之间电路完好，所以可以判定断路在F接线柱和G接线柱之间的电路上，则开关断路。故ABC不符合题意，D符合题意。
故选D。
12．D
【详解】根据电路图知道，灯泡和电阻串联，电压表测量R两端电压；闭合开关S，灯L不亮，这说明电路出现了断路故障或灯泡短路；电压表有示数，这说明电压表与电源之间是接通的，若电路中有电流，说明电路是通路，所以故障是灯泡短路，故D正确，ABC错误。
故选D。
13．
【详解】由于开关S闭合时两灯能工作，由图可知，上方的电表只能为电流表，下方的电表为电压表，如图所示
14． 2.5 5.5
【详解】[1][2]由图甲所示电路可知，灯泡L1、L2串联，电压表V1测量串联电路两端的电压，即电源两端的电压，电压表V2测量灯泡L2两端的电压，根据串联分压可知，电压表V1的示数大于电压表V2的示数，由图乙可知，电压表V1指针偏转角度比电压表V2指针偏转角度小，所以电压表V1的量程是0~15V，分度值为0.5V，则示数为5.5V，测量的是L1、L2两端的电压之和，即电源电压U=5.5V，V2的量程是0~3V，分度值为0.1V，则示数为2.5V，测量的是L2两端的电压U2=2.5V。
15． 1 不能 变大
【详解】[1]由图知，闭合开关，电压表并联在L2两端，电压表的示数为1V，所以L2两端的电压为1V。
[2][3]若断开开关，电压表与L1串联，由于电压表内阻非常大，则灯L1不能发光，电压表相当于测电源电压，所以电压表示数将变大。
16．相等
【详解】因串联电路中的电流处处相等，所以用电流表测电路中任意处，电流都是相等的。
17． “-” “0.6A”
【详解】[1][2]电流表要正进负出，用电流表测电路中的电流之前，估计所测的电路中的电流约为0.4~0.5A，电流小于0.6A，所以测量时应把“-”和“0.6”两接线柱接入电路，这样测得的结果较为准确。
18． 0.4 0.1
【详解】[1][2]分析电路可知：闭合两个开关，两灯并联，电流表A1测的是干路电流，即通过L1、L2的电流之和，电流表A2测的是L2所在支路的电流；此时电流表A1、A2指针指在同一位置，则电流表A1选择0~3A量程，分度值为0.1A，由指针位置可知示数为0.5A，即干路电流I=0.5A，电流表A2选择0~0.6A量程，分度值为0.02A，由指针位置可知示数为0.1A，即通过L2的电流I2=0.1A，在并联电路中，干路电流等于各支路电流之和，则通过L1的电流为
L1发光一段时间后突然熄灭，L2仍然发光，此时电流表A1测量的是通过L2的电流，而L2电阻不变，两端电压不变，所以通过L2的电流不变，此时电流表A1示数为0.1A。
19．
【详解】根据电流流向法连接电路，电流从电源正极经开关后开始分支，一支电流经过灯泡L1回到电源负极，另一支路电流流过L2后，再流经电流表到电源负极，如图所示：
20．
【详解】左侧电表若为电流表，闭合开关后，与L1并联，L1被短路，不能正常工作，故左侧电表应为电压表；上面的电表若为电压表，则L1断路，所以上面的电表为电流表。电路为并联电路，电压表测量电源电压，电流表测量L1所在支路的电流，如图所示
21． 电流表正负接线柱接反了 L2断路 不同 多次实验找普遍规律
【详解】（1）[1]闭合开关后，电流表的指针指向零刻度线左边，可能电流表的正负接线柱接反了。
（2）[2]两个灯泡并联在电路中，要测A点的电流，则电流表应与L1串联在的支路中，如图所示：
[3]闭合开关，发现一灯不亮，说明该支路可能断路；电流表有示数，说明电流表所在支路是通路，即L1是完好的，若只有L1或L2中的一处发生故障，则故障是L2断路。
（3）[4]实验中为了获得普遍的规律，避免偶然性的发生，应选用不同规格小灯泡进行多次实验。
（4）[5]为了使实验结论具有普遍性，避免偶然性，重复多做几次实验，得到了多组数据。
22． 断开 L1短路 指针反向偏转 亮 亮 电源
【详解】（1）[1]连接电路时，为保护电路，开关应该处于断开状态。
（2）[2]两灯泡串联，电压表测L1的电压，只有一只灯泡发光，则电路为通路，小明发现电压表示数为零，若只有L1或L2中的一处发生，则故障可能是L1短路。
（3）[3][4][5]已测出L1两端的电压，与B相连的为电压表正接线柱，与A相连的为电压表的负接线柱，若将电压表左端接在A点的线改接到C点，则电压表正负接线接反了，闭合开关后，发现电压表出现指针反向偏转现象，但不影响灯的发光，故左亮灯，右灯亮。
（4）[6]为防止电源短路，实验结束后，先断开开关，再拆除电源两端导线。
答案第1页，共2页
答案第1页，共2页
