九年级上册物理 第十七章 综合测试卷
(时间：60分钟 分值：100分)
一、选择题（每小题3分，共30分。)
1.在“探究电流与电压的关系”实验中，采用图象法得到如图所示的I一U图象，由图可知，电阻R一定时，通过导体的电流与导体两端的电压的关系及R的阻值分别是( )
A.成正比R=10Ω B.成正比R=1Ω
C.成反比R=10Ω D.成反比R=1Ω
(第1题图) (第3题图)
2.有两个阻值相同的电阻，串联后总电阻为8，那么这两个电阻并联后总电阻为( )
A.2Ω B.4Ω C.8Ω D. 16Ω
3.在如图所示的电路中，电源电压为6V,R1=3Ω,R2=6Ω。闭合开关S,下列说法正确的是( )
A.通过R1的电流为1A B.R1两端的电压为2V
C.干路中的电流为3A D.电路的总电阻为9Ω
4.如图所示是电阻甲和乙的I-U图象，下列说法正确的是( )
A.电阻乙为定值电阻
B.当电阻甲两端电压为2V时，R甲=0.40
C.只将电阻甲和乙串联，若电路电流为0.2A时，则电路总电阻为150Ω
D.只将电阻甲和乙并联，若电源电压为2V时，则电路总电流为0.4A
(第4题图) (第5题图)
5.如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P向左移动时，下列判断正确的是( )
A.A示数变大，V1示数变小，V2示数不变
B.A示数变大，V1示数变小，V2示数变大
C.A示数变小，V1示数变大，V2示数变小
D.A示数变小，V1示数变小，V2示数变大
6.如图所示电路，电源电压保持不变，开关S闭后，在滑动变阻器滑P向左移动的过程中，下列说法正确的是( )
A.电压表V1示数变小，电压表V2示数不变，电流表A示数变小
B.电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A的示数之比变小
C.电压表V1示数不变，电流表A示数变大，电压表V1的示数与电流表A的示数之比变大
D.电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A的示数之比变小
(第6题图) (第8题图)
7.物理科代表为全班同学设计了如图四个电路图，图中电源电压未知但不变，R0为阻值已知的定值电阻，R1为最大阻值已知的滑动变阻器，通过断开、闭合开关或调节R1接入电路的阻值，不能测出未知电阻Rx阻值的电路是( )
A. B. C. D.
8.在如图所示的电路中,电源电压保持不变。闭合开关S,电路工过一灯两中一个电表的示数变大，则下列判断中正确的是( )
A.可能是灯L断路，电流表的示数变小
B.可能是电阻R短路，电压表的示数变大
C.可能是灯L短路，电压表的示数变大
D.可能是电阻R断路，电流表的示数变小
9.如图所示电路，下列说法中正确的是( )
A.只闭合S2时，只有R1接入电路工作
B.无论如何调节开关，R2与R1都不能串联
C.开关都闭合时，电流表示数最大
D.只闭合S1时，电压表示数为0
(第9题图) (第10题图)
10.如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1,电压表示数为U1;当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2。已知R1:R2=2:1,则( )
A. B.
C. D.
二、填空题（每空2分，共30分）
11.如图所示，阻值为40的电阻R1与阻值为20的电阻R2并联，电流表的示数为3A,则通过电阻R1与R2的电流之比为 ，电源电压为 V。
(第11题图) (第12题图) (第13题图)
12.如图，电源电压恒为7.5V,灯L2的规格为“6V 1A”。当开关S闭合时，两灯发光；使用一段时间后L1突然熄灭，L2变亮，电流表示数变大，则电路出现的故障是 ，此时通过灯L2的电流为 A。(假设灯丝电阻不变)
13.如图所示的电路中，电源电压为13.5V,调节滑动变阻器滑片P从最右端b移动到最左端a,电流表示数由0.18A变为0.54A,则定值电阻R0= Ω滑片位于b端时电压表示数为 V。
14.如图所示的电路中，电源电压恒定不变，已知R1=3R2。当S1闭合，S2断开时，电压表示数为3V,电流表示数为0.4A,电阻R1为 Ω；当S1断开，S2闭合时，电流表示数为 A。
（第14题图） （第15题图） （第16题图）
15.电阻R1与R2的I-U图象如图所示。当R2上的电压为1.5V时，R2的阻值是 Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是 A.

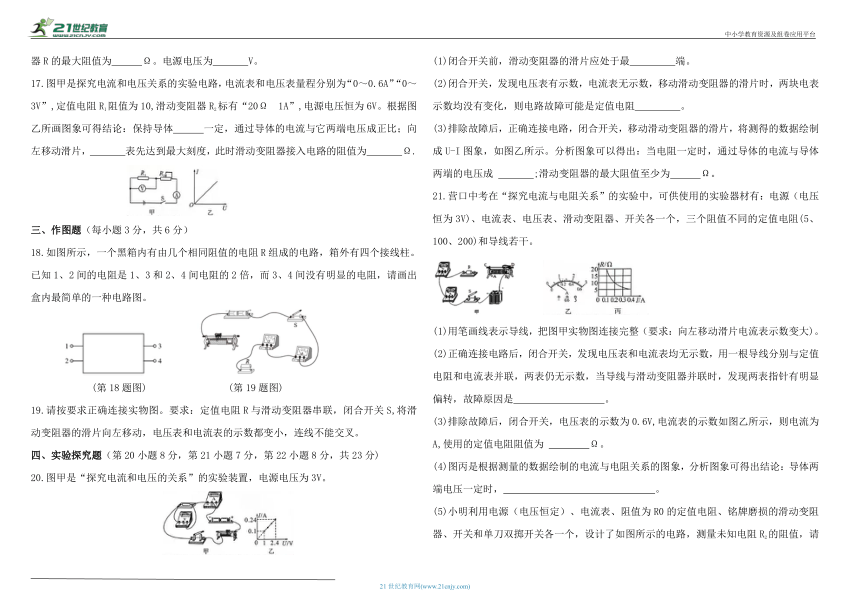

16.如图甲所示，电源电压恒定，定值电阻R0的阻值为8。将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图象如图乙所示。滑动变阻器R的最大阻值为 Ω。电源电压为 V。
17.图甲是探究电流和电压关系的实验电路，电流表和电压表量程分别为“0～0.6A”“0～3V”,定值电阻R1阻值为10,滑动变阻器R2标有“20Ω 1A”,电源电压恒为6V。根据图乙所画图象可得结论：保持导体 一定，通过导体的电流与它两端电压成正比；向左移动滑片， 表先达到最大刻度，此时滑动变阻器接入电路的阻值为 Ω.
三、作图题（每小题3分，共6分）
18.如图所示，一个黑箱内有由几个相同阻值的电阻R组成的电路，箱外有四个接线柱。已知1、2间的电阻是1、3和2、4间电阻的2倍，而3、4间没有明显的电阻，请画出盒内最简单的一种电路图。
(第18题图) (第19题图)
19.请按要求正确连接实物图。要求：定值电阻R与滑动变阻器串联，闭合开关S,将滑动变阻器的滑片向左移动，电压表和电流表的示数都变小，连线不能交叉。
四、实验探究题（第20小题8分，第21小题7分，第22小题8分，共23分)
20.图甲是“探究电流和电压的关系”的实验装置，电源电压为3V。
(1)闭合开关前，滑动变阻器的滑片应处于最 端。
(2)闭合开关，发现电压表有示数，电流表无示数，移动滑动变阻器的滑片时，两块电表示数均没有变化，则电路故障可能是定值电阻 。
(3)排除故障后，正确连接电路，闭合开关，移动滑动变阻器的滑片，将测得的数据绘制成U-I图象，如图乙所示。分析图象可以得出：当电阻一定时，通过导体的电流与导体两端的电压成 ;滑动变阻器的最大阻值至少为 Ω。
21.营口中考在“探究电流与电阻关系”的实验中，可供使用的实验器材有：电源（电压恒为3V)、电流表、电压表、滑动变阻器、开关各一个，三个阻值不同的定值电阻(5、100、200)和导线若干。
(1)用笔画线表示导线，把图甲实物图连接完整（要求：向左移动滑片电流表示数变大)。
(2)正确连接电路后，闭合开关，发现电压表和电流表均无示数，用一根导线分别与定值电阻和电流表并联，两表仍无示数，当导线与滑动变阻器并联时，发现两表指针有明显偏转，故障原因是 。
(3)排除故障后，闭合开关，电压表的示数为0.6V,电流表的示数如图乙所示，则电流为 A,使用的定值电阻阻值为 Ω。
(4)图丙是根据测量的数据绘制的电流与电阻关系的图象，分析图象可得出结论：导体两端电压一定时， 。
(5)小明利用电源（电压恒定）、电流表、阻值为R0的定值电阻、铭牌磨损的滑动变阻器、开关和单刀双掷开关各一个，设计了如图所示的电路，测量未知电阻R2的阻值，请将实验步骤补充完整：
①开关S闭合，开关S1接a时，移动变阻器的滑片到某一位置，此时电流表的示数为I1;
②开关S闭合，开关S1接b时，变阻器的滑片 （选填“移到最左端”“移到最右端”或“保持不动”)，此时电流表的示数为I2;
③电阻R2= (用I1、I2和R0表示)。
22.物理创新实验小组连接了如图甲所示的电路，测量定值电阻Rx的阻值。电源电压有4V和6V两挡可选，Rx的阻值约为10Ω，滑动变阻器有(a:“15Ω 3A”和b:“50Ω 2A”)两种规格。
(1)李华同学发现甲图连接的电路有一处错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接（只改接一根导线）。
(2)李华正确连接导线后，将滑动变阻器的滑片P移至最右端，闭合开关后，电压表示数为1V,电流表示数为0.1A。由此判断电源电压选择的是 (选填“4V”或“6V”)挡,滑动变阻器选择的是 (选填“a”或“b”)规格。
(3)继续移动滑动变阻器的滑片P完成后续测量，第3次实验时，电流表的示数如图乙所示，请根据实验过程将表格填写完整，并将①②两处的数据填写在横线上(Rx的平均值精确到0.1Ω)。
实验次数 电压U/V 电流I/A 电阻Rx/Ω Rx平均值/Ω
1 1 0.1 10 ②
2 2.5 0.24 10.4
3 2.8 ①
(4)该实验小组进行了实验创新，利用阻值为R0的定值电阻和电流表A1、A2等器材，测出了额定电压为U额的小灯泡L正常发光时的电阻，小组成员共同设计了如图丙所示的电路，经检查无误后进行实验。请你帮助他们将实验过程补充完整：
①闭合开关，移动滑动变阻器的滑片P,使电流表 (选填“A1”或“A2”)的示数为 ,同时记下另一个电流表的示数，记为I2;
②用已知物理量和测量得的符号表示出小灯泡L正常发光时的电阻RL= .
五、计算题（第23小题5分，第24小题6分，共11分）
23.如图所示电路，电源电压保持不变，电阻R1=5Ω。当开关S闭合，S1、S2都断开时，电流表示数为0.2A,电压表示数为3V;若开关S、S1、S2都闭合时，电流表示数为
0.9A。求：
(1)电阻R2的阻值。
(2)电源电压。
(3)R3的阻值。
24.如图所示，R1是0～20的滑动变阻器，闭合开关S后，电压表示数为6V,电流表A1的示数为1.5A,电流表A2的示数为0.5A,求：
(1)R2的阻值和变阻器R1接入电路的电阻？
(2)电流表A1的量程为0～3A,电流表A2的量程为0～0.6A,为使电表不损坏，滑动变阻器接入电路的电阻值至少要多大？
参考答案
一、1.A 2.A 3.C 4.C 5.C 6.D 7.A 8.D 9.C 10.D
二、11.1:2 4 12.灯L1短路 1.25 13.25 9 14.30 0.3
15.10 0.7 16.8 12 17.电阻 电压 10
三、18. 19.
四、20.（1）右 （2）断路 （3）正比 20
21.（1） (2)滑动变阻器断路 (3)0.12 5
(4)通过导体中的电流与导体的电阻成反比
(5)保持不动
22.(1) (2)6V b (3)①0.28 ②10.1
(4)A2
五、23.解：(1)当开关S闭合，S1、S2都断开时，R1与R2串联，电阻R2的阻值：R2=
(2)电源电压：U=I(R1+R2)=0.2A×(5Ω+15Ω)=4V;
(3)开关S、S1、S2都闭合时，R2短路，R1与R3并联，流过R1中的电流：I1==0.8A,通过R3中的电流：I3=I’-I1=0.9A-0.8A=0.1A,电阻R3的阻值：R3=
24.解:(1)R2=,通过变阻器R1的电流：I1=I-I2=1.5A-0.5A=1A,变阻器R1接入电路的电阻：R1=
(2)移动滑片时,通过R2的电流不变,即I2=0.5A当电流表A1的示数为3A时，此时通过变阻器R1的电流取最大值：I1最大=I-I2=3A-0.5A=2.5A,滑动变阻器接入电路的电阻值最小：R1最小=
