【高分攻略】八年级上学期物理期末考试高分提升卷13（沪教版）
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．随着社会的发展，环境污染越来越严重地影响我们的身心健康．我市为了改善市民的生活环境，创建宜居文明城市，采取了下列多项措施．下列措施中主要用于降低噪声污染的是（ ）
A．修建人工湖和湿地公园
B．倡导市民低碳生活绿色出行
C．高楼大厦减少使用玻璃幕墙
D．市区道路设置禁止汽车鸣笛标志
2．电源电压保持不变，，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图中线段AB表示。则下面说法不正确的是（　　）
A．滑动变阻器的最大阻值是20Ω
B．电源电压是6V
C．电压表的接线是
D．滑片P滑到ab中点时，变阻器消耗的电功率是0.9W
3．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数．工作一段时间后，一灯突然熄灭，另一灯仍正常发光，电流表和电压表都无示数，则下列故障中，最可能的是（　　）
A．电流表断路 B．L2断路
C．L1断路 D．电压表断路

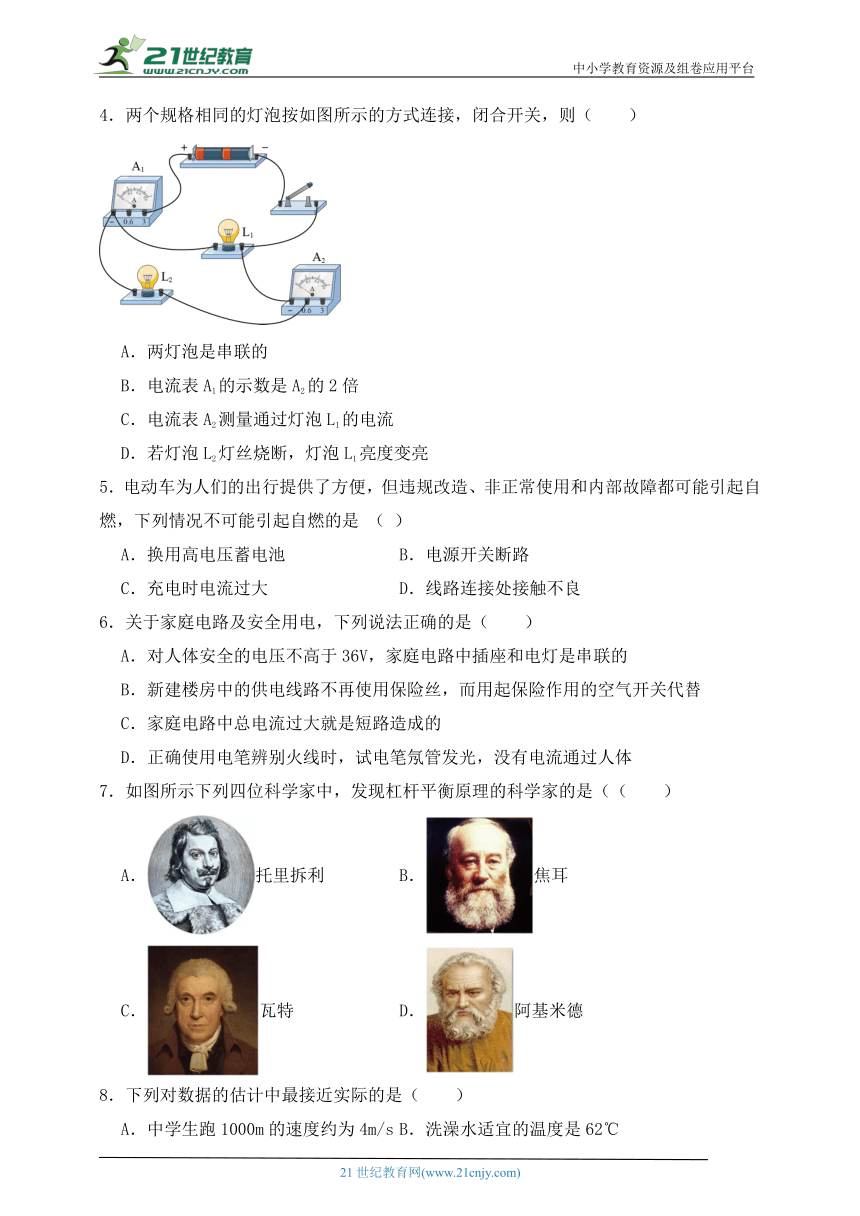

4．两个规格相同的灯泡按如图所示的方式连接，闭合开关，则（　　）
A．两灯泡是串联的
B．电流表A1的示数是A2的2倍
C．电流表A2测量通过灯泡L1的电流
D．若灯泡L2灯丝烧断，灯泡L1亮度变亮
5．电动车为人们的出行提供了方便，但违规改造、非正常使用和内部故障都可能引起自燃，下列情况不可能引起自燃的是 （ ）
A．换用高电压蓄电池 B．电源开关断路
C．充电时电流过大 D．线路连接处接触不良
6．关于家庭电路及安全用电，下列说法正确的是（　　）
A．对人体安全的电压不高于36V，家庭电路中插座和电灯是串联的
B．新建楼房中的供电线路不再使用保险丝，而用起保险作用的空气开关代替
C．家庭电路中总电流过大就是短路造成的
D．正确使用电笔辨别火线时，试电笔氖管发光，没有电流通过人体
7．如图所示下列四位科学家中，发现杠杆平衡原理的科学家的是（（　　）
A．托里拆利 B．焦耳
C．瓦特 D．阿基米德
8．下列对数据的估计中最接近实际的是（　　）
A．中学生跑1000m的速度约为4m/s B．洗澡水适宜的温度是62℃
C．空调制冷时的工作电流约为1A D．一节干电池的电压为6V

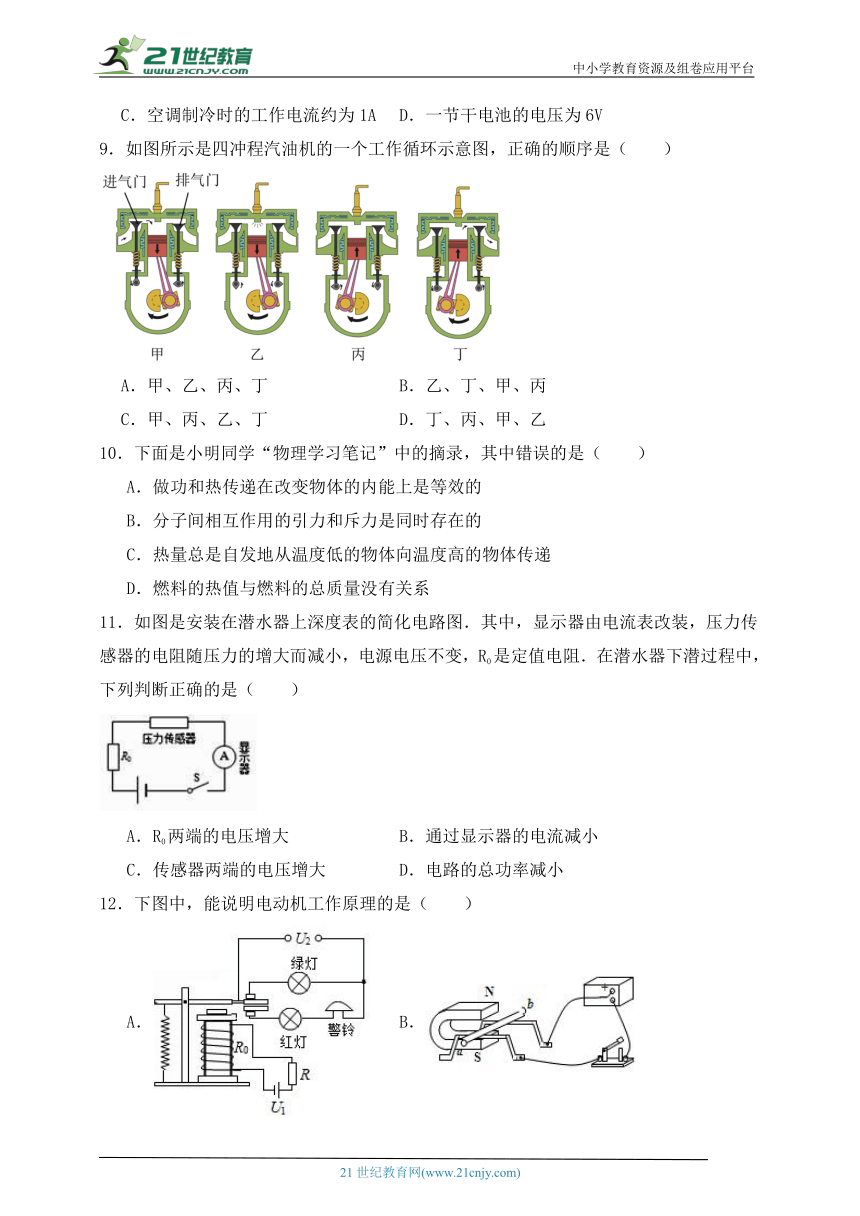

9．如图所示是四冲程汽油机的一个工作循环示意图，正确的顺序是（　　）
A．甲、乙、丙、丁 B．乙、丁、甲、丙
C．甲、丙、乙、丁 D．丁、丙、甲、乙
10．下面是小明同学“物理学习笔记”中的摘录，其中错误的是（　　）
A．做功和热传递在改变物体的内能上是等效的
B．分子间相互作用的引力和斥力是同时存在的
C．热量总是自发地从温度低的物体向温度高的物体传递
D．燃料的热值与燃料的总质量没有关系
11．如图是安装在潜水器上深度表的简化电路图．其中，显示器由电流表改装，压力传感器的电阻随压力的增大而减小，电源电压不变，R0是定值电阻．在潜水器下潜过程中，下列判断正确的是（　　）
A．R0两端的电压增大 B．通过显示器的电流减小
C．传感器两端的电压增大 D．电路的总功率减小
12．下图中，能说明电动机工作原理的是（　　）
A． B．
C． D．

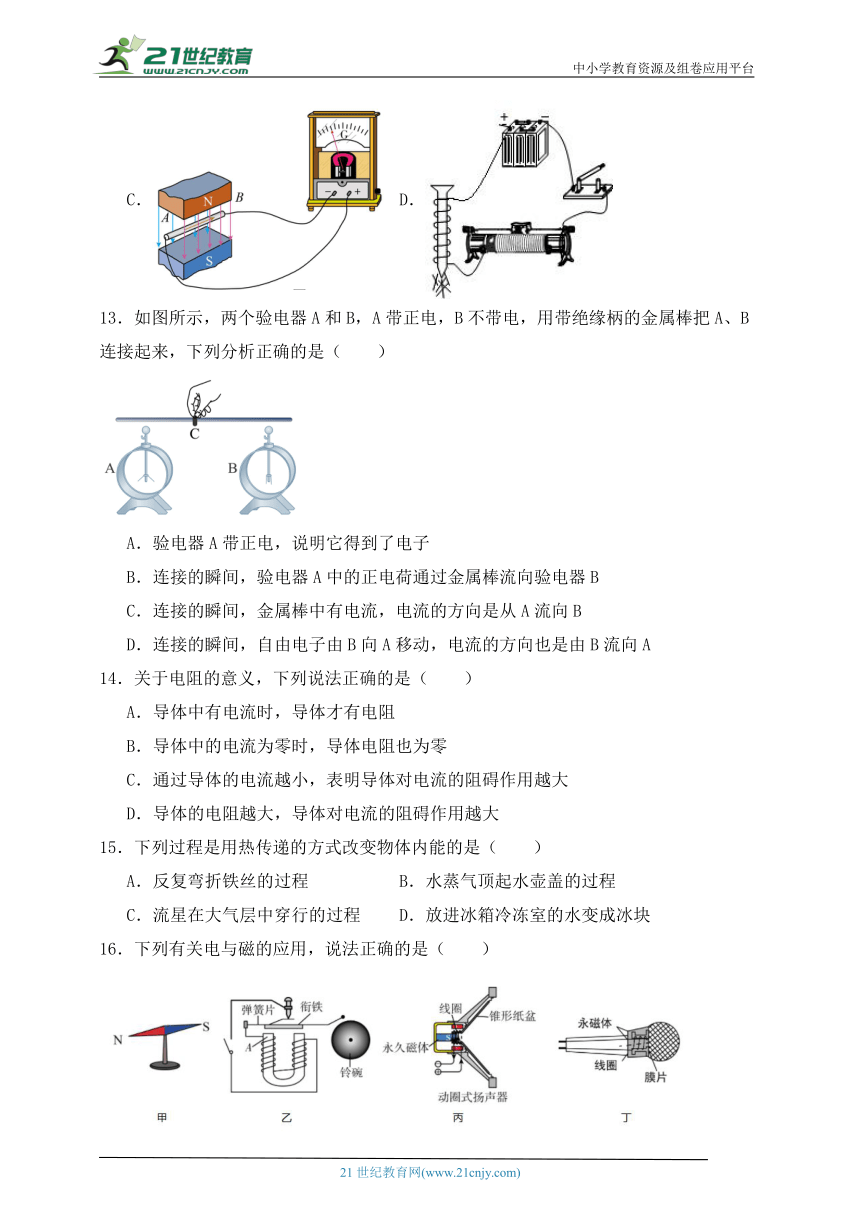

13．如图所示，两个验电器A和B，A带正电，B不带电，用带绝缘柄的金属棒把A、B连接起来，下列分析正确的是（　　）
A．验电器A带正电，说明它得到了电子
B．连接的瞬间，验电器A中的正电荷通过金属棒流向验电器B
C．连接的瞬间，金属棒中有电流，电流的方向是从A流向B
D．连接的瞬间，自由电子由B向A移动，电流的方向也是由B流向A
14．关于电阻的意义，下列说法正确的是（　　）
A．导体中有电流时，导体才有电阻
B．导体中的电流为零时，导体电阻也为零
C．通过导体的电流越小，表明导体对电流的阻碍作用越大
D．导体的电阻越大，导体对电流的阻碍作用越大
15．下列过程是用热传递的方式改变物体内能的是（　　）
A．反复弯折铁丝的过程 B．水蒸气顶起水壶盖的过程
C．流星在大气层中穿行的过程 D．放进冰箱冷冻室的水变成冰块

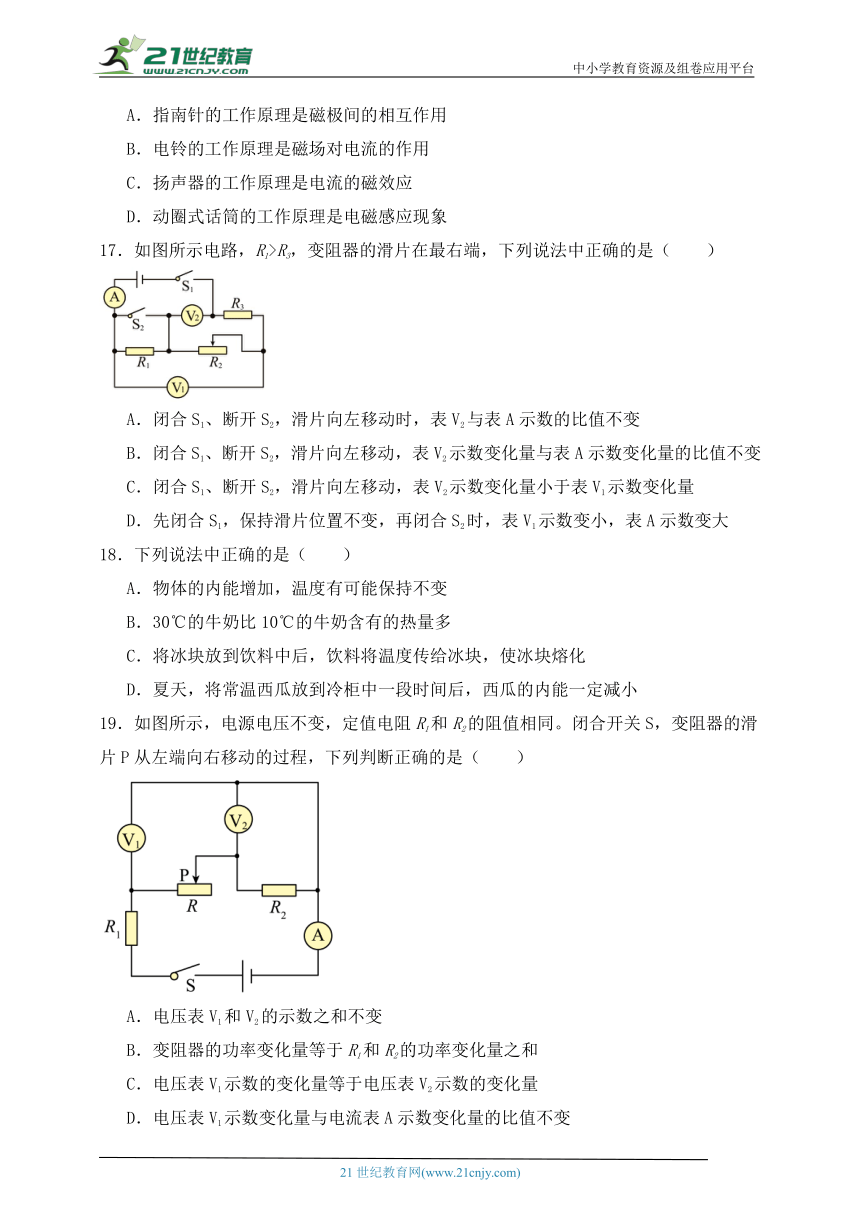

16．下列有关电与磁的应用，说法正确的是（　　）
A．指南针的工作原理是磁极间的相互作用
B．电铃的工作原理是磁场对电流的作用
C．扬声器的工作原理是电流的磁效应
D．动圈式话筒的工作原理是电磁感应现象
17．如图所示电路，R1>R3，变阻器的滑片在最右端，下列说法中正确的是（　　）
A．闭合S1、断开S2，滑片向左移动时，表V2与表A示数的比值不变
B．闭合S1、断开S2，滑片向左移动，表V2示数变化量与表A示数变化量的比值不变
C．闭合S1、断开S2，滑片向左移动，表V2示数变化量小于表V1示数变化量
D．先闭合S1，保持滑片位置不变，再闭合S2时，表V1示数变小，表A示数变大
18．下列说法中正确的是（　　）
A．物体的内能增加，温度有可能保持不变
B．30℃的牛奶比10℃的牛奶含有的热量多
C．将冰块放到饮料中后，饮料将温度传给冰块，使冰块熔化
D．夏天，将常温西瓜放到冷柜中一段时间后，西瓜的内能一定减小
19．如图所示，电源电压不变，定值电阻R1和R2的阻值相同。闭合开关S，变阻器的滑片P从左端向右移动的过程，下列判断正确的是（　　）
A．电压表V1和V2的示数之和不变
B．变阻器的功率变化量等于R1和R2的功率变化量之和
C．电压表V1示数的变化量等于电压表V2示数的变化量
D．电压表V1示数变化量与电流表A示数变化量的比值不变
20．对如图四幅图的表述，正确的是（　　）
A．甲图中，闭合开关，小磁针静止时N极指向右侧
B．乙图是奥斯特实验装置，是电动机的工作原理
C．丙图是电磁感应现象实验装置，电磁感应现象法拉第首先发现的
D．丁图演示的是通电导体在磁场中受到力的作用，发电机是利用这个原理制成的
二、填空题
21．冬天手很冷时，人们常用两手相搓或两手哈气的方法使手暖起来，前者是利用 的方法改变内能，后者是利用 的方法改变内能。
22．小孩从滑梯上匀速滑下的过程中，臀部有灼热感，在此过程中发生的能量转化： （忽略空气阻力）。
23．质量为4kg的水温由20℃升高了50℃，则水吸收的热量为 J。若天然气完全燃烧放出热量的30%被水吸收，则至少需要燃烧 g的天然气。（q天然气=4×107J/kg）
24．如图所示电能表的示数为 kW·h，若该家庭单独使用空调时电能表转盘1min内转过60圈，则该空调的电功率是 W。
25．小明为了要测量家里的电饭煲的正常工作时的电功率大小，他家的电能表如图所示，当电路中只有电饭煲工作时，3 min内转盘正好转过100圈，则它的电功率为 W。
三、作图题
26．在图所示的电路中，请根据标出的电流方向，从电池、电流表、电压表三个元件符号中选择合适的填入空缺处，使之成为串联电路．
27．如图所示的电路元件已有部分接入照明电路中，请用笔画线表示导线完成未接入部分的电路，且符合安全用电原则．
( )
四、实验题
28．老师用如图一所示实验装置，加热试管使水沸腾，发现试管上方的小风车，开始不停地转动；由此引出以下问题，请利用所学的知识回答。
（1）图一实验中能量转化方式与图二中汽油机的 （“甲”、“乙”、“丙”或“丁”）冲程相同；
（2）汽油机的点火方式为 ；
（3）图三是汽油机的能量流向图，这台汽油机的效率η＝ 。
29．同学们在“探究小灯泡的亮度与功率的关系”实验中，所用电源电压恒为，灯泡的额定电压，额定功率在的范围内。

（1）按图甲所示的电路图，请你用笔画线代替导线将图乙的电路补充完整 ；
（2）小华同学在实验过程中，将滑动变阻器的滑片P缓慢向B端移动，小灯泡的实际功率将 （选填“变大”、“变小”或“不变”）；同时观察到小灯泡的亮度将变 ；（选填“亮”或“暗”）
（3）另一组的小明同学在实验过程中发现电流表、电压表示数如图丙所示，此时灯泡的实际功率是 W；
（4）小李同学重新调整电路连接后，继续探究小灯泡在正常发光时的亮度，但发现无法准确读出额定电压，他用第（3）问中所测得的数据先算出灯泡的电阻，再根据，计算灯泡的额定功率．按此方案算出灯的额定功率比真实值偏 （选填“大”或“小”），正确的解决方法是 。
五、计算题
30．空气炸锅，因其烹制食物脂肪含量低，美味酥脆，无油烟味，深受广大市民青睐。如图甲所示，是小峻豪家里购买的某品牌空气炸锅，其发热元件为两个电阻，其中R1=200Ω，R2=50Ω。额定工作电压为220V，内部电路可简化为图乙所示电路，当开关S1闭合，开关S2接B端时为高温档；开关S1闭合，开关S2接A端时为中温档。
（1）中温档正常工作时，求流过电阻R1的电流；
（2）高温档正常工作时，求电路此时工作的总功率；
（3）若用此空气炸锅加工质量为200g的薯条，原料薯条温度为20℃，炸熟至少需要达到170℃，若使用空气炸锅高温档完成以上烹制，空气炸锅电能转化为热能效率为75%，求烹制一次薯条需要的时间（c薯条=3.63×103J/（kg·℃））。
31．如图所示，是最新一款无人驾驶汽车原型图．汽车自动驾驶时使用雷达传感器以及激光测距器来了解周围的交通状况．该款车以某速度在一段平直的公路上匀速行驶了一段距离时消耗汽油．汽油机的效率为24%，那么，在这段运动过程中，（已知汽油的热值为）求：
（1）如果汽油完全燃烧损失了多少焦的热量？
（2）日本早稻田大学理工部的内藤健教授发现了一种全新的压缩燃烧原理可以使发动机热效率达到60%，其他条件都不变，那么汽车在这段路程消耗的汽油是多少？
参考答案：
1．D
【详解】修建人工湖和湿地公园，是为了增加环境的湿度；倡导市民低碳生活绿色出行是为了减小对空气的污染；高楼大厦减少使用玻璃幕墙是为了防止光污染给人带来危害；市区道路设置禁止汽车鸣笛标志是降低噪声污染的；应选D．
2．C
【详解】AC．由图1可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，电路中的电流，电压表的示数，则电压表的量程为。滑动变阻器的最大阻值
故A正确，不符合题意；C错误，符合题意；
B．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图2可知，电路中的电流，由可得，电源的电压
故B正确，不符合题意；
D．滑片P滑到ab中点时，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流
变阻器消耗的电功率
故D正确，不符合题意。
故选C。
3．A
【详解】A．电流表断路无示数，L1断路不发光；电压表断路无示数；灯泡L2不受影响仍然发光，符合题意；
B．如果L2断路不能发光，L1正常发光，电流表测量测量电路电流有示数，电压表测量电源电压有示数，不符合题意；
C．如果L1断路不发光，电流表相应断路无示数；而电压表能够测量电源电压有示数，不符合题意；
D．如果电压表断路无示数，电流表有示数，两只灯泡都能发光，不符合题意。
故选A。
4．B
【详解】A．如图所示，将开关闭合，电流有两条路径，分别流过两只灯泡，所以两灯泡是并联的，故A错误；
BC．如图所示，两只灯泡并联，电流表A1测干路的电流，电流表A2测通过灯泡L2的电流，由于两个灯泡的规格相同，根据并联电路各支路两端的电压相等和欧姆定律可知：通过两个灯泡的电流相等，因为并联电路中干路电流等于各支路电流之和，所以电流表A1的示数是A2的2倍，故B正确，故C错误；
D．如图所示，两只灯泡并联，由于并联电路中各支路互不影响，所以若灯泡L2灯丝烧断，灯泡L1亮度不变，故D错误。
故选B。
5．B
【详解】引起自燃是由于电流过大造成的产生的热量过多，引起电流过大的原因可能有换用高电压的蓄电池、充电电流过大、线路和连接处接触不良等，电源开关断路不会引起自燃，故B正确。
故选B。
【考点定位】引起电流过大的原因
6．B
【详解】A．我国家庭电路中的插座和电灯是并联的，不是串联的，故A错误；
B．新建楼房的供电线路已经不再使用保险丝，而用空气开关来代替，这样更安全、更灵敏，故B正确；
C．用电器的总功率过大是造成电路中电流过大的一个原因，还可能是电路短路，故C错误；
D．在正确使用试电笔辨别火线时，试电笔的氖管发光，电流需要经过人体形成回路，所以电流应该很小，因此电阻需要很大，故手应接触笔尾金属体，故D错误。
故选B。
7．D
【详解】A．托里拆利通过实验测出了1个标准大气压能支持76cm高的水银柱，故A不符合题意；
B．焦耳的主要贡献是发现了热和机械功的当量关系，提出了焦耳定律，故B不符合题意；
C．瓦特的主要成就是在第一次工业革命时改良了蒸汽机，故C不符合题意；
D．阿基米德发现杠杆平衡原理，故D符合题意。
故选D。
8．A
【详解】A．中学生跑1000m大约需要4min，速度为
≈4m/s
故A符合题意；
B．人的正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，故B不符合题意；
C．空调制冷时的功率约1000W，其工作电流约为
I=≈5A
故C不符合题意；
D．一节干电池的电压为1.5V，故D不符合题意。
故选A。
9．C
【详解】甲图进气门开启，气体流入汽缸，是吸气冲程；乙图两气门都关闭，活塞下行，汽缸容积变大，是做功冲程；丙图两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程；丁图排气门开启，气体流出汽缸，是排气冲程；则一个工作循环顺序甲丙乙丁；故C正确，故选C。
10．C
【详解】试题分析：做功和热传递都可以改变物体的内能，它们达到的效果都是一样的，故A不符合题意；分子间相互作用的引力和斥力是同时存在的，只不过分子间的距离不同时，表现出来的引力或斥力的情况不同，故B不符合题意；发生热传递时，热量从温度高的物体向温度低的物体传递；故C符合题意；燃料的热值是指单位质量某种燃料 完全燃烧时放出的热量，与燃料的质量没有关系，故D不符合题意；故选C．
【考点定位】改变内能的方式；分子动理论；热值
11．A
【详解】由电路图可知，两电阻串联，电流表显示器串联在电路中，在潜水器下潜过程中，压力传感器受到的压力增大、其电阻减小，电路中的总电阻减小，根据I=U/R，可知电路中的电流增大，即通过显示器的电流增大，故B错误；又U=IR，所以R0两端的电压增大，故A正确；又因为串联电路中总电压等于各分电压之和，则传感器两端的电压减小，故C错误，又因为P=UI，且电源电压不变，所以电路总功率增大，故D错误，故选A．
12．B
【详解】A．图是电磁继电器，是电磁铁的应用，故A不符合题意；
B．图中，当闭合开关后，磁场中的导体会受力而动，即通电导线在磁场中受到力的作用，电动机就是根据此原理制成的，故B符合题意；
C．图中，当导体做切割磁感线运动时，电流表的指针会发生偏转，即会产生感应电流，这是电磁感应现象，是发电机的原理，故C不符合题意；
D．图是用来研究电磁铁磁性强弱因素的实验，故D不符合题意。
故选B。
13．C
【详解】A．验电器A带正电，说明它失去了电子，故A错误；
BCD．因为A带正电，B不带电，所以连接的瞬间会产生由A向B的电流，因为金属是靠带负电的自由电子导电的，而电流方向与正电荷定向移动的方向相同，所以自由电子由B向A移动，故BD错误，C正确。
故选C。
14．D
【详解】电阻是表示导体对电流的阻碍作用，导体的电阻越大，表示它对电流的阻碍作用越大，反之则越小．它是导体本身的一种性质；大小与导体的材料、长度、横截面积、温度有关，而与导体两端的电压、通过的电流无关．故A. B. C错误；
故选D.
15．D
【详解】反复弯折铁丝的过程中，克服摩擦做功，将机械能转化为内能，使铁丝内能增加，温度升高．故A错误；水蒸气顶起水壶盖的过程中，气体对外做功，将内能转化为机械能，故B错误；流星在大气层中穿行的过程中，与空气摩擦做功，将机械能转化为内能，故C错误；放进冰箱冷冻室的水变成冰块，此过程中，水向冰箱中放出热量，是利用热传递的方法使水的内能减小的，故D符合题意，故选D．
16．AD
【详解】A．指南针能够指南是地磁场与指南针的磁场相互作用的结果，即磁极间的相互作用，故A正确；
B．电铃的工作原理是电流的磁效应，即电磁铁通电时产生磁性，吸引衔铁，控制电路通断，从而打铃，故B错误；
C．扬声器的工作原理是通电导线在磁场中受力的作用而运动，载有声音信号的电流在线圈中通过时在磁场中产生振动，从而带动扬声器的纸盆振动，发出声音，故C错误；
D．动圈式话筒的工作原理是电磁感应现象，即把机械能转化为电能，故D正确。
故选AD。
17．BD
【详解】A．闭合S1、断开S2，电阻R1、R2、R3串联，电压表V2测量R2、R3两端的电压，V2与表A示数的比值等于R2、R3的电阻的和，滑片向左移动时，R2连入电路的阻值变小，所以V2与表A示数的比值变小，故A错误；
B．电压表V2示数的变化量就是电阻R1两端电压的变化量，其与电流表A示数变化量的比值就是R1的阻值，是不变的，故B正确；
C．电压表V2示数的变化量就是电阻R1两端电压的变化量，电压表V1示数的变化量就是电阻R3两端电压的变化量，由于R1>R3，所以电压表V2示数的变化量大于电压表V1示数的变化量，故C错误；
D．先闭合S1，电阻R1、R2、R3串联，保持滑片位置不变，再闭合S2时，R1被短路，R2、R3串联，总电阻变小，电流变大，电流表示数变大，R3所分得电压变大，电压表V1的示数变小，故D正确。
故选BD。
18．AD
【详解】A．物体内能增加时，温度可能不变，例如：晶体熔化时，吸热温度不变，内能增大，故A正确；
B．热量是一个过程量，不能用含有来表示，故B错误；
C．将冰块放到饮料中后，饮料将热量传给冰块，使冰块熔化，故C错误；
D．炎热的夏天，将常温西瓜放到冷柜中一段时间后，西瓜放出热量，温度降低，西瓜的内能减小，故D正确。
故选AD。
19．ACD
【详解】闭合开关，三个电阻串联接入电路，电压表V1测滑动变阻器和R2两端的总电压，电压表V2测R2两端的电压；
A．定值电阻R1和R2的阻值相同，根据串联分压原理可知，R1和R2两端的电压相同，即U1=U2，根据U=IR可知，R1两端电压的变化量等于电压表V2示数变化量，
串联电路总电压等于各部分电压之和，则
整理可得
电压表V1的示数
电压表V2的示数
电压表V1和V2的示数之和
故A正确；
C．串联电路总电压等于各部分电压之和，则
根据串联电路电压规律可知，R1两端电压的变化量等于电压表V1示数变化量，所以，电压表V1示数的变化量等于电压表V2示数的变化量，故C正确；
D．电压表V1示数变化量与电流表A示数变化量的比值等于R1两端电压的变化量与电流表A示数变化量的比值，根据欧姆定律可知，R1两端电压的变化量与电流表A示数变化量的比值，即R1的阻值，所以，电压表V1示数变化量与电流表A示数变化量的比值不变，故D正确；
B．滑片在最左端时，滑动变阻器接入电路的电阻为0，此时滑动变阻器两端的电压为0，设此时通过电路的电流为I，滑片在最右端时，滑动变阻器接入电路最大阻值，设此时通过电路的电流为，则变阻器的滑片P从左端向右移动的过程中，通过电路的电流变化量
设滑动变阻器两端电压的变化量为，根据串联电路电压规律可知，R1和R2两端的电压之和的变化量等于滑动变阻器两端电压的变化量，
根据欧姆定律可知
根据P=UI可知，变阻器的功率变化量
根据P=I2R可得，R1和R2的功率变化量之和
所以，变阻器的功率变化量不等于R1和R2的功率变化量之和，故B错误。
故选ACD。
20．AC
【详解】A．利用安培定则可以判断出，通电螺线管左端为S极，所以小磁针的N极将指向螺线管左端，即指向右侧，故A正确；
B．奥斯特实验证明了通电导线周围存在磁场，并没有说明电动机的工作原理，故B错误；
C．丙图是演示电磁感应现象的实验装置，该现象是法拉第首先发现的，人们利用这一原理制成了发电机，故C正确；
D．丁图所受的实验中，通电导线在磁场中受力运动，人们根据这一现象发明了电动机，故D错误。
故选AC。
21． 做功 热传递
【详解】[1][2]将双手相互搓擦可使手感到暖和，是摩擦生热，属于做功改变物体内能；冬天，往手上哈气，是通过热传递改变手的内能。
22．机械能转化成内能
【详解】小孩在匀速下滑的过程中，重力势能减小，克服摩擦力做功，内能增加，温度升高，所以机械能减少，机械能转化成内能。
23． 8.4×105 70
【详解】[1]4kg的水由20℃升高了50℃吸收的热量
[2]因为
故天然气完全燃烧放出的热量
根据得，天然气的质量
24． 1031.6 1200
【详解】[1]电能表上的示数表示电路消耗的电能,电能表示数由整数部分和小数部分组成，最后一格为小数部分，故此时电能表示数为1031.6kW·h。
[2]电能表转盘转过60圈，消耗的电能为
转60r的时间为
该空调的电功率是
25．800
【详解】电能表的转盘转100r消耗的电能为
kW·h=0.04kW·h
电饭煲的电功率
=0.8kW=800W
26．
【详解】由于要组成串联电路，所以电路中只能有唯一的一条通路，如果中间位置是电源，则为并联电路，所以电源一定在最右侧，根据电流的流向可知，向上应为电源的正极. 如果中间位置选用电流表，则电路为并联，不符合题意，所以应选应电压表，，所画电路图为：
27．
【详解】(1)三孔插座的上面的孔接地线，左孔接入零线，右孔解火线．如图．(2)电灯的接法：火线先过开关再入灯泡，然后接入顶端的金属点，零线直接接入螺旋套．如图:
【点睛】（1）三孔插座的接法：上面接地线，左边接零线，右边接火线．（2）家庭电路中，火线首先过保险丝进入开关，然后再进入灯泡顶端的金属点，零线直接和灯泡的螺旋套相连，在更换灯泡时，断开开关，切断火线，操作更安全．
28． 丁 点燃式 35%
【详解】（1）[1]由图1知，加热试管使水沸腾，水蒸气推动小风车做功，使之不停地转动；这一过程中内能转化为机械能；图2中：甲、两个气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能；乙、进气门关闭，排气门打开，活塞向上运动，属排气冲程，没有能量转化；丙、排气门关闭，进气门打开，活塞向下运动，是吸气冲程，没有能量转化；丁、两个气门都关闭，活塞向下运动，是做功冲程，将内能转化为机械能；可见，图1实验中能量转化方式与图2中汽油机的丁冲程相同。
（2）[2]汽油机和柴油机的点火方式不同，汽油机的点火方式为点燃式。
（3）[3]图三是汽油机的能量流向图，这台汽油机的效率
29． 见解析 变大 亮
0.4 大
换用小量程，使用电压表测量滑动变阻器两端电压
【详解】（1）[1]根据图甲可知电路为串联电路，滑动变阻器使用右下接线柱，电压表测灯泡两端电压，据规格可知电压使用大量程，连接如下图：

（2）[2][3]滑片向右调节电路中电阻变小，电流会变大，根据可知，电路中灯泡的实际功率会变大，而灯泡的亮度由其实际功率来决定，所以灯泡会变亮。
（3）[4]由图可知，电流表的示数为0.2A，电压表的示数为2V，则灯泡的实际功率为
（4）[5]因为灯泡电阻受温度的影响会发生改变，3问中灯泡的电压小于其额定电压，电阻比正常额定电压下的阻值偏小，所以计算出来的电功率结果变大。
[6]因灯泡的额定电压为3.8V，使用大量程调节到3.8V的电压存在一定的困难，所以可以换用小量程测滑动变阻器电压，根据串联电压规律可知，滑动变阻器的电压为2.2V即可使灯泡达到额定电压。
30．（1）；（2）；（3）
【详解】解：（1）开关S1闭合，开关S2接A端时为中温档。此时电路中只有R1工作，中温档正常工作时，流过电阻R1的电流
（2）当开关S1闭合，开关S2接B端时为高温档，此时两电阻并联工作；高温档正常工作时，电路此时工作的总功率
薯条吸收的热量
烹制一次薯条需要的时间
答：（1）中温档正常工作时，流过电阻R1的电流；
（2）高温档正常工作时，电路此时工作的总功率；
（3）烹制一次薯条需要的时间。
31．（l） （2）
【详解】(1)由题可知，汽油完全燃烧放出的热量：
，
由和可得：
；
(2)根据题意，汽车两种情况下所做的功相同，根据可知：
……①
……②
由①②可得：
.
答：(1)如果汽油完全燃烧损失了焦的热量；
(2)汽车在这段路程消耗的汽油是．
