2023-2024学年沪科版物理九年级上学期期末模拟试卷（无答案）

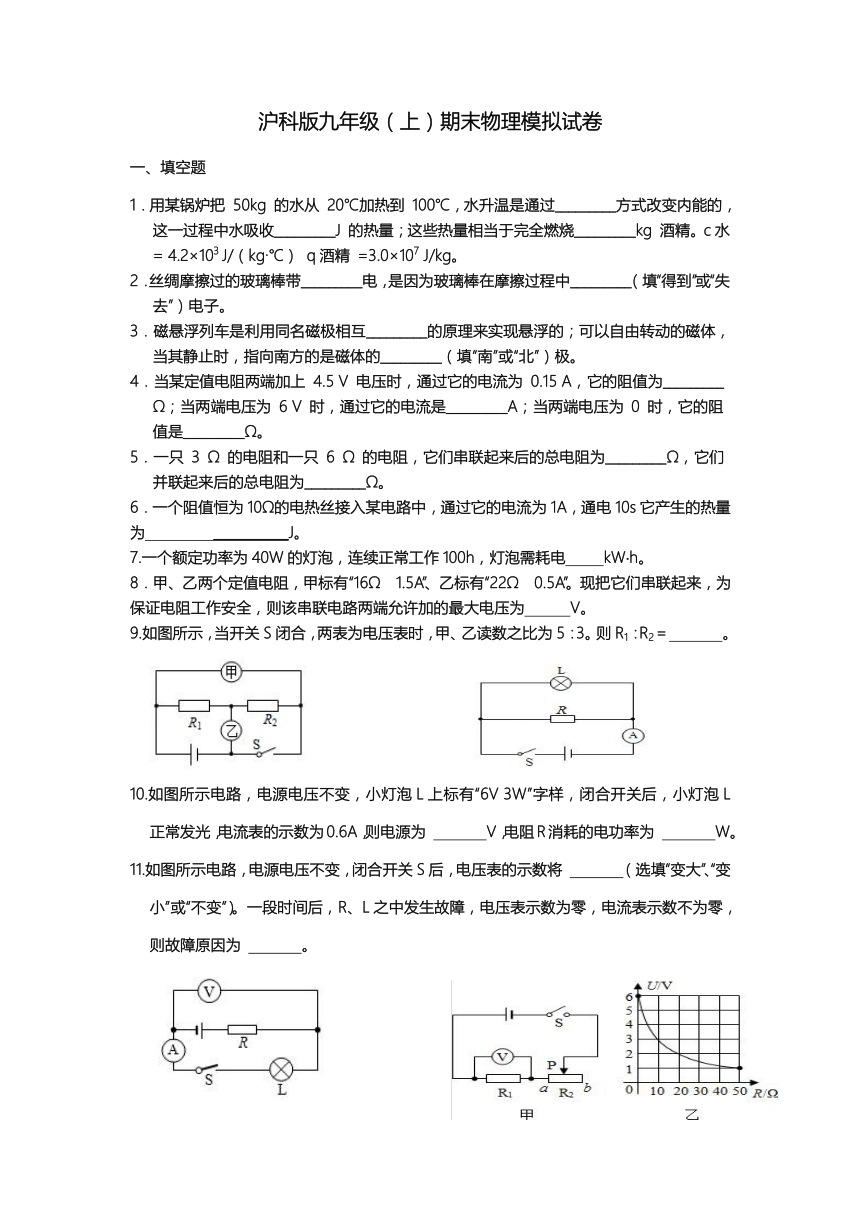

沪科版九年级（上）期末物理模拟试卷
一、填空题
1．用某锅炉把 50kg 的水从 20℃加热到 100℃，水升温是通过_________方式改变内能的，这一过程中水吸收_________J 的热量；这些热量相当于完全燃烧_________kg 酒精。c水 = 4.2×103 J/（kg·℃） q酒精 =3.0×107 J/kg。
2．丝绸摩擦过的玻璃棒带_________电，是因为玻璃棒在摩擦过程中_________（填“得到”或“失去”）电子。
3．磁悬浮列车是利用同名磁极相互_________的原理来实现悬浮的；可以自由转动的磁体，当其静止时，指向南方的是磁体的_________（填“南”或“北”）极。
4．当某定值电阻两端加上 4.5 V 电压时，通过它的电流为 0.15 A，它的阻值为_________Ω；当两端电压为 6 V 时，通过它的电流是_________A；当两端电压为 0 时，它的阻值是_________Ω。
5．一只 3 Ω 的电阻和一只 6 Ω 的电阻，它们串联起来后的总电阻为_________Ω，它们并联起来后的总电阻为_________Ω。
6．一个阻值恒为10Ω的电热丝接入某电路中，通过它的电流为1A，通电10s它产生的热量为 ___________J。
7.一个额定功率为40W的灯泡，连续正常工作100h，灯泡需耗电 kWh。
8．甲、乙两个定值电阻，甲标有“16Ω 1.5A”、乙标有“22Ω 0.5A”。现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为 V。
9.如图所示，当开关S闭合，两表为电压表时，甲、乙读数之比为5：3。则R1：R2＝　 　。
10.如图所示电路，电源电压不变，小灯泡L上标有“6V 3W”字样，闭合开关后，小灯泡L正常发光，电流表的示数为0.6A，则电源为 　 　V，电阻R消耗的电功率为 　 　W。
11.如图所示电路，电源电压不变，闭合开关S后，电压表的示数将 　 　（选填“变大”、“变小”或“不变”）。一段时间后，R、L之中发生故障，电压表示数为零，电流表示数不为零，则故障原因为 　 　。

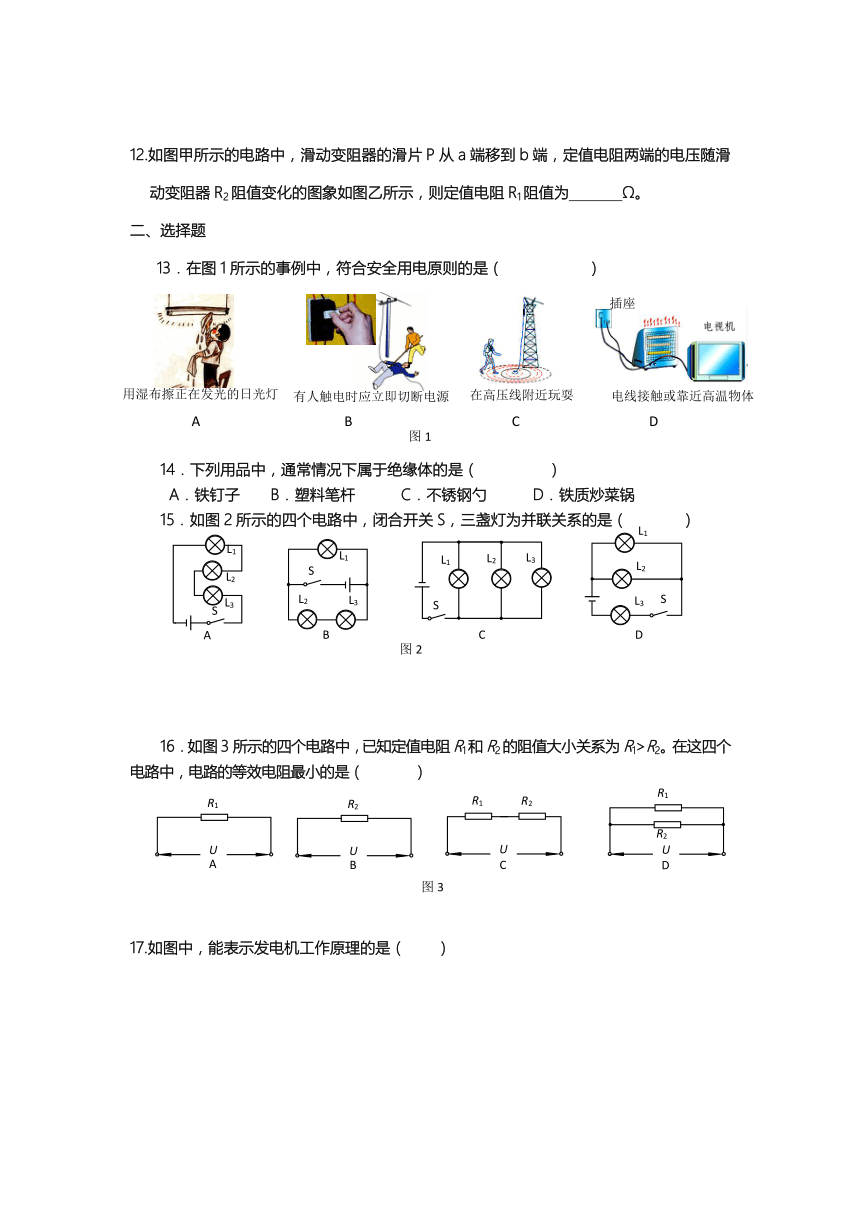

12.如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，则定值电阻R1阻值为　 　Ω。
二、选择题
13．在图1所示的事例中，符合安全用电原则的是（ ）
(
电线接触或靠近高温物体
有人触电时应立即切断电源
A B C D
图
1
电暖气
电视机
用湿布擦正在发光的日光灯
在高压线附近玩耍
插座
)
14．下列用品中，通常情况下属于绝缘体的是（ ）
A．铁钉子 B．塑料笔杆 C．不锈钢勺 D．铁质炒菜锅
(
图
2
A
S
L
3
L
2
L
1
B
L
2
L
3
S
L
1
C
S
L
1
L
2
L
3
D
L
2
L
1
L
3
S
)15．如图2所示的四个电路中，闭合开关S，三盏灯为并联关系的是（ ）
16．如图3所示的四个电路中，已知定值电阻R1和R2的阻值大小关系为R1>R2。在这四个电路中，电路的等效电阻最小的是（ ）
(
图
3
R
1
U
A
R
2
U
B
R
2
U
C
R
1
R
2
U
D
R
1
)
17.如图中，能表示发电机工作原理的是（　　）
A． B．
C． D．
18.如图所示的电路中，电源电压保持不变．闭合开关S后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（　　）
A．电压表 V1的示数减小，电压表 V2示数增大
B．电压表 V1的示数增大，电压表 V2示数减小
C．电压表 V1的示数增大，电压表 V2示数与电流表 A 示数的比值不变
D．电压表 V1时示数不变，电压表 V2示数与电流表 A 示数的比值减小
19.如图所示的电路中，输入电压U恒为8V，灯泡L标有“3V，6W”字样。若灯泡恰能正常发光，以下说法不正确的是（　　）
A．电动机的电功率是10W
B．电动机的电阻为2.5Ω
C．电动机的机械功率无法计算
D．整个电路消耗的电功率是16W
20.如图所示的是闭合电路的一部分导体在两磁极间的运动情形。图中小圆圈代表导体的横截面，a、b、c、d表示运动中四个不同位置。图中箭头表示导体在相应位置上的运动方向。导体中会产生感应电流的位置是（）
a、b B．c、d
C．a、c D．b、d
三.实验探究题（每空2分，满分18分）
21．某实验小组在做“测量小灯泡电功率”的实验中，电源电压为 3 V，待测小灯泡的额定电压为 2.5 V，电阻约为 10 Ω。
甲 乙 丙
（1）请用笔画线代替导线，完成图甲实物电路的连接。（要求：连线不得交叉，电流表量程要正确）
（2）闭合开关，当滑动变阻器滑片 P 移到某一位置时，电压表示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片 P 向________（填“A”或“B”）端移动。
（3）通过移动滑动变阻器的滑片 P，记录了多组数据，并作出如图丙所示的 I－U 图象，根据图象可知小灯泡的额定功率为________W。
22.如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
（1）实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中 　 　。
（2）甲装置可探究电流产生的热量与 　 　的关系，因为通电段时间后两侧容器中U形管中液面的高度差不同。
（3）本实验探究的规律是物理学家 　 　最先精确确定的。
四、计算题（第20题5分，第21题6分，第22题7分，共18分；解答要有必要的公式与过程）
23． 如图所示，电源电压 8V 保持不变，小灯泡 L 标有“6V 3W”的字样，不考虑灯丝电阻的变化，电流表的量程为 0-0.6A。求：
（1）当电流表的示数为 0.4A 时，滑动变阻器的阻值；
（2）为了保证电路安全，电路的最大功率。
24. 如图所示，定值电阻和并联在电压为6V的电源上，当开关闭合时，电流表A1的示数为0.2A，电流表A2的示数为0.3A．求：
(1)通过电源的电流；
(2)定值电阻、的阻值；
(3)整个电路在10s内消耗的电能。
25．如图22所示电路中，电源两端的电压为6V，且保持不变，定值电阻R1、R2的阻值不随温度变化。电阻R1=5Ω，滑动变阻器的最大阻值为R3。闭合开关S、S1，断开开关S2，将滑动变阻器的滑片P移到b端，电阻R1两端电压U1=1.2V。
（1）求通过滑动变阻器的电流大小；
（2）求滑动变阻器的最大阻值；
(
图
22
S
1
S
2
R
1
R
2
R
3
a
b
P
S
)（3）当开关S、S1和S2都闭合时，将滑动变阻器滑片P移动到a端，测得干路电流为1.5A，求电阻R2的阻值。
