2024年浙江省中考一轮复习专题15 电与磁及家庭电路（含解析）

(
C.
)专题 15 电与磁及家庭电路
2024 年浙江省中考一轮复习
一 、选择题

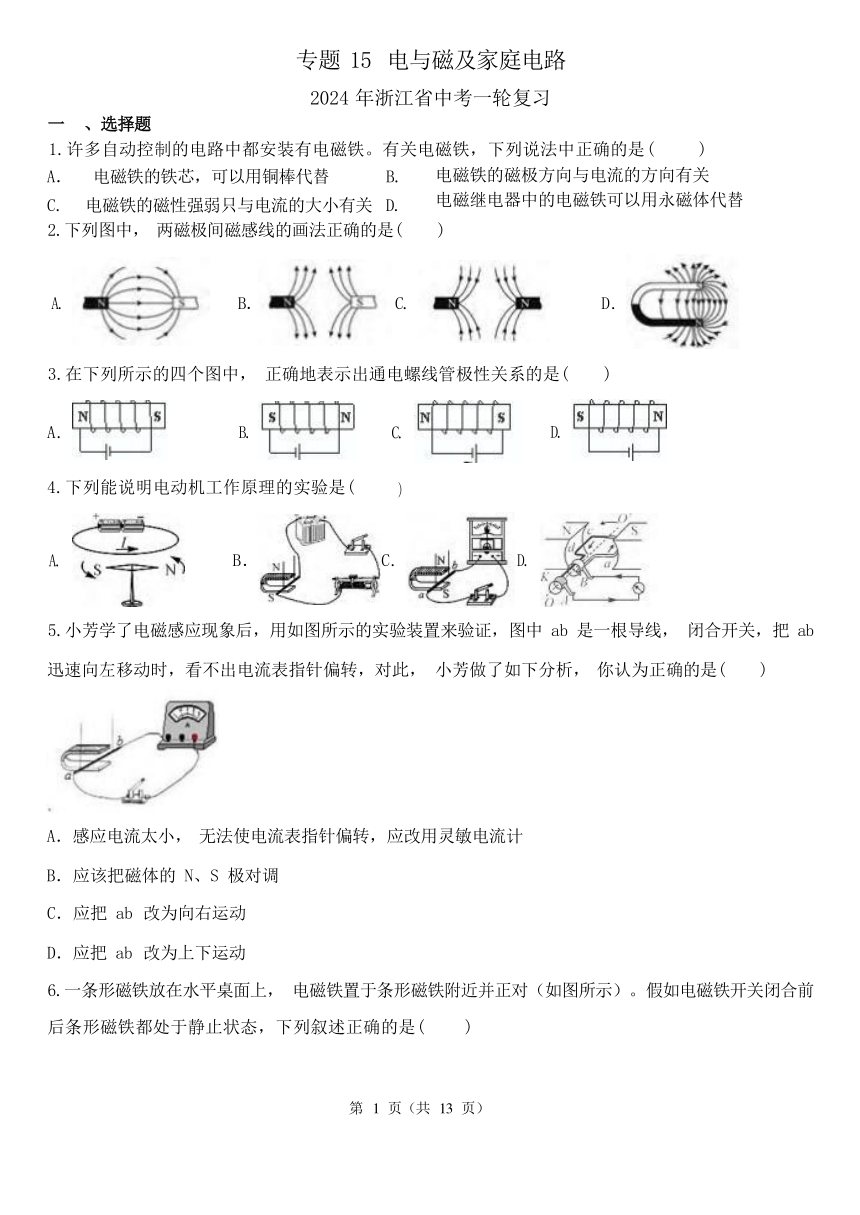

1.许多自动控制的电路中都安装有电磁铁。有关电磁铁，下列说法中正确的是( )
第 1 页（共 13 页）
A． 电磁铁的铁芯，可以用铜棒代替 B. C. 电磁铁的磁性强弱只与电流的大小有关 D.
2.下列图中， 两磁极间磁感线的画法正确的是(
电磁铁的磁极方向与电流的方向有关
电磁继电器中的电磁铁可以用永磁体代替
)
A.
B． C.
D.
3.在下列所示的四个图中， 正确地表示出通电螺线管极性关系的是( )
A. B.
(
)
)4.下列能说明电动机工作原理的实验是(
D.
(
A.
) (
D.
)B． C.
5.小芳学了电磁感应现象后，用如图所示的实验装置来验证，图中 ab 是一根导线， 闭合开关，把 ab
迅速向左移动时，看不出电流表指针偏转，对此， 小芳做了如下分析， 你认为正确的是( )
A．感应电流太小， 无法使电流表指针偏转，应改用灵敏电流计
B．应该把磁体的 N、S 极对调
C．应把 ab 改为向右运动
D．应把 ab 改为上下运动

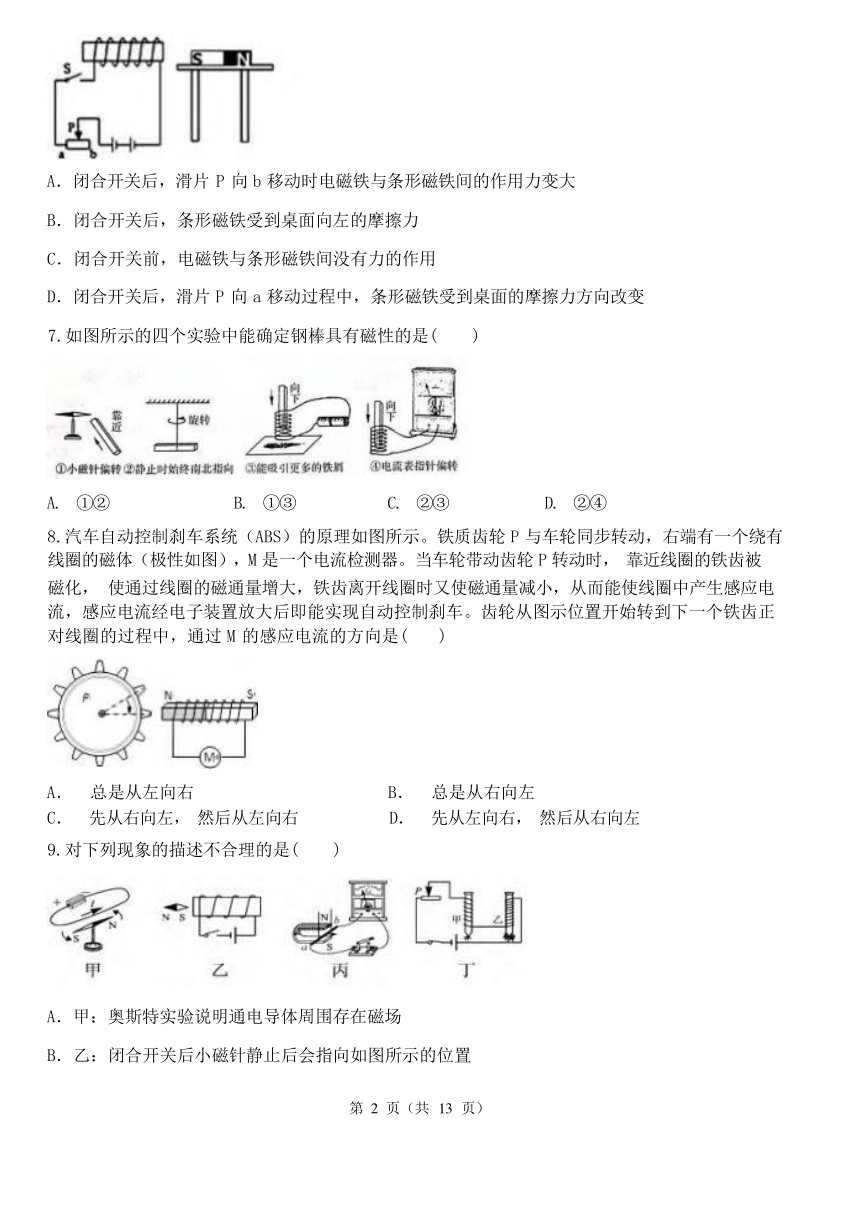

6.一条形磁铁放在水平桌面上， 电磁铁置于条形磁铁附近并正对（如图所示）。假如电磁铁开关闭合前
后条形磁铁都处于静止状态，下列叙述正确的是( )
A．闭合开关后，滑片 P 向 b 移动时电磁铁与条形磁铁间的作用力变大
B．闭合开关后，条形磁铁受到桌面向左的摩擦力
C．闭合开关前，电磁铁与条形磁铁间没有力的作用
D．闭合开关后，滑片 P 向 a 移动过程中，条形磁铁受到桌面的摩擦力方向改变
7.如图所示的四个实验中能确定钢棒具有磁性的是( )
A. ①② B. ①③ C. ②③ D. ②④
8.汽车自动控制刹车系统（ABS）的原理如图所示。铁质齿轮 P 与车轮同步转动，右端有一个绕有 线圈的磁体（极性如图），M 是一个电流检测器。当车轮带动齿轮 P 转动时， 靠近线圈的铁齿被
磁化， 使通过线圈的磁通量增大，铁齿离开线圈时又使磁通量减小，从而能使线圈中产生感应电 流，感应电流经电子装置放大后即能实现自动控制刹车。齿轮从图示位置开始转到下一个铁齿正 对线圈的过程中，通过 M 的感应电流的方向是( )
A． 总是从左向右 B． 总是从右向左
C． 先从右向左， 然后从左向右 D． 先从左向右， 然后从右向左
9.对下列现象的描述不合理的是( )
A．甲：奥斯特实验说明通电导体周围存在磁场
B．乙：闭合开关后小磁针静止后会指向如图所示的位置
第 2 页（共 13 页）
C．丙：利用这个装置可以探究“ 电磁感应 ”现象
D．丁：电流相同， 电磁铁的磁性随线圈匝数增加而增强

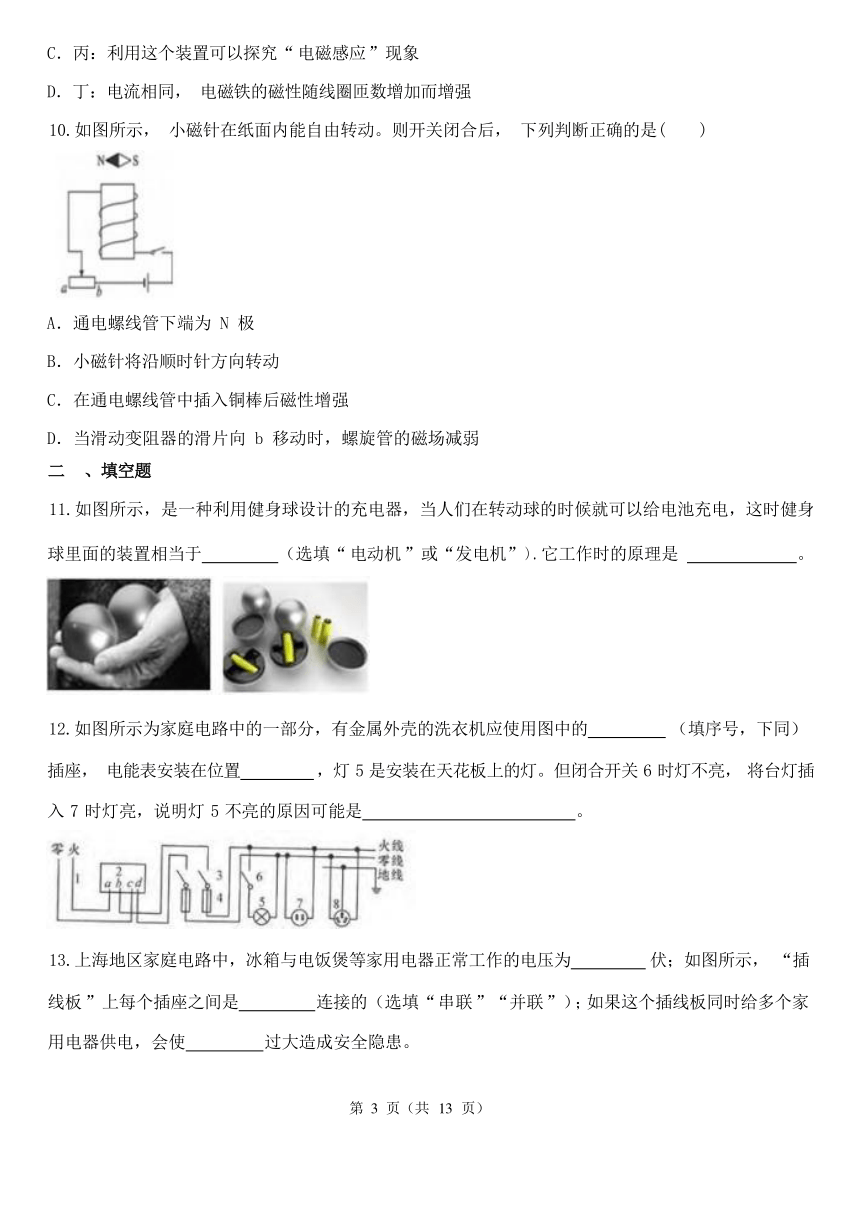

10.如图所示， 小磁针在纸面内能自由转动。则开关闭合后， 下列判断正确的是( )
A．通电螺线管下端为 N 极
B．小磁针将沿顺时针方向转动
C．在通电螺线管中插入铜棒后磁性增强
D．当滑动变阻器的滑片向 b 移动时，螺旋管的磁场减弱
二 、填空题
11.如图所示，是一种利用健身球设计的充电器，当人们在转动球的时候就可以给电池充电，这时健身
球里面的装置相当于 （选填“ 电动机 ”或“发电机”）．它工作时的原理是 。
12.如图所示为家庭电路中的一部分，有金属外壳的洗衣机应使用图中的 （填序号，下同） 插座， 电能表安装在位置 ，灯 5 是安装在天花板上的灯。但闭合开关 6 时灯不亮， 将台灯插
入 7 时灯亮，说明灯 5 不亮的原因可能是 。
13.上海地区家庭电路中，冰箱与电饭煲等家用电器正常工作的电压为 伏；如图所示， “插 线板 ”上每个插座之间是 连接的（选填“ 串联 ”“并联 ”）；如果这个插线板同时给多个家
用电器供电，会使 过大造成安全隐患。
第 3 页（共 13 页）

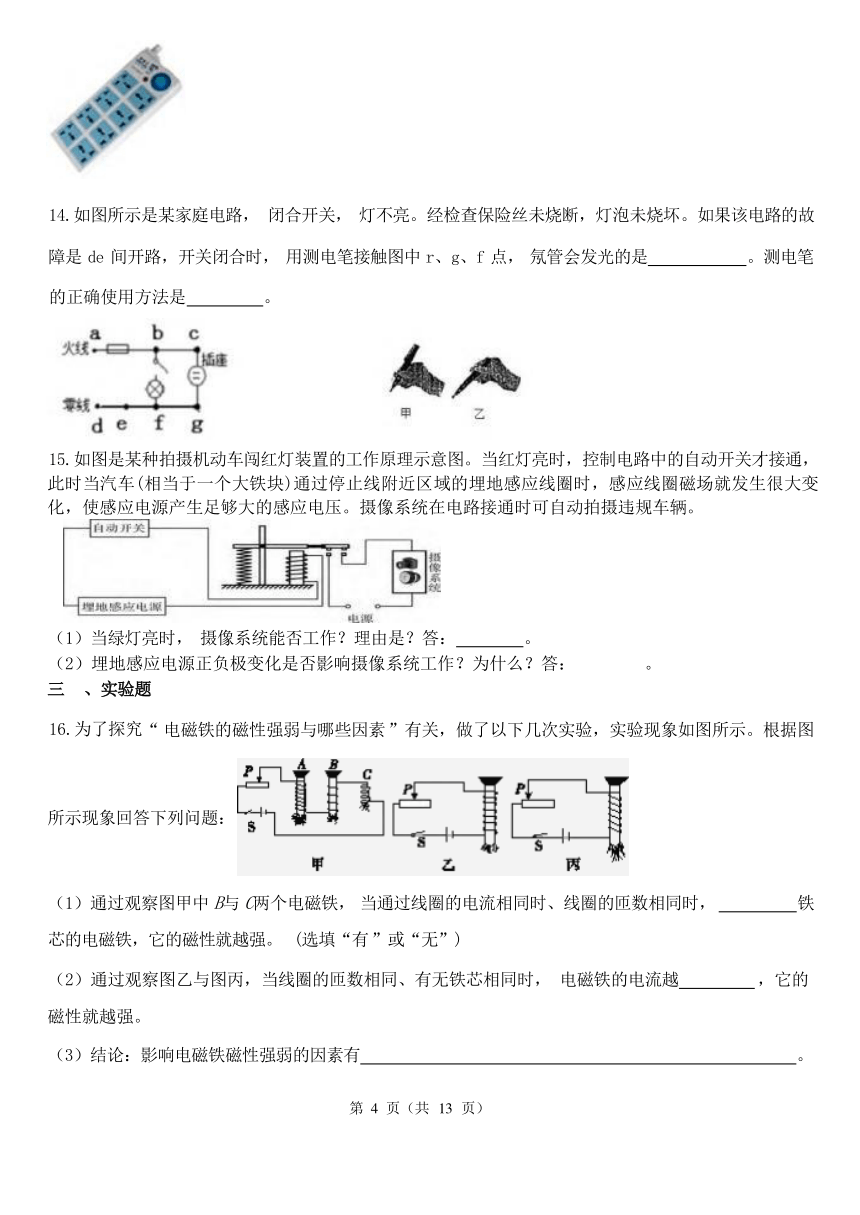

14.如图所示是某家庭电路， 闭合开关， 灯不亮。经检查保险丝未烧断，灯泡未烧坏。如果该电路的故 障是 de 间开路，开关闭合时， 用测电笔接触图中 r、g、f 点， 氖管会发光的是 。测电笔
的正确使用方法是 。
15.如图是某种拍摄机动车闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通， 此时当汽车(相当于一个大铁块)通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变 化，使感应电源产生足够大的感应电压。摄像系统在电路接通时可自动拍摄违规车辆。
（1）当绿灯亮时， 摄像系统能否工作？理由是？答： 。
（2）埋地感应电源正负极变化是否影响摄像系统工作？为什么？答： 。
三 、实验题
16.为了探究“ 电磁铁的磁性强弱与哪些因素 ”有关，做了以下几次实验，实验现象如图所示。根据图
所示现象回答下列问题：
（1）通过观察图甲中 B与 C两个电磁铁， 当通过线圈的电流相同时、线圈的匝数相同时， 铁
芯的电磁铁，它的磁性就越强。 (选填“有 ”或“无”)
（2）通过观察图乙与图丙，当线圈的匝数相同、有无铁芯相同时， 电磁铁的电流越 ，它的
磁性就越强。
（3）结论：影响电磁铁磁性强弱的因素有 。
第 4 页（共 13 页）

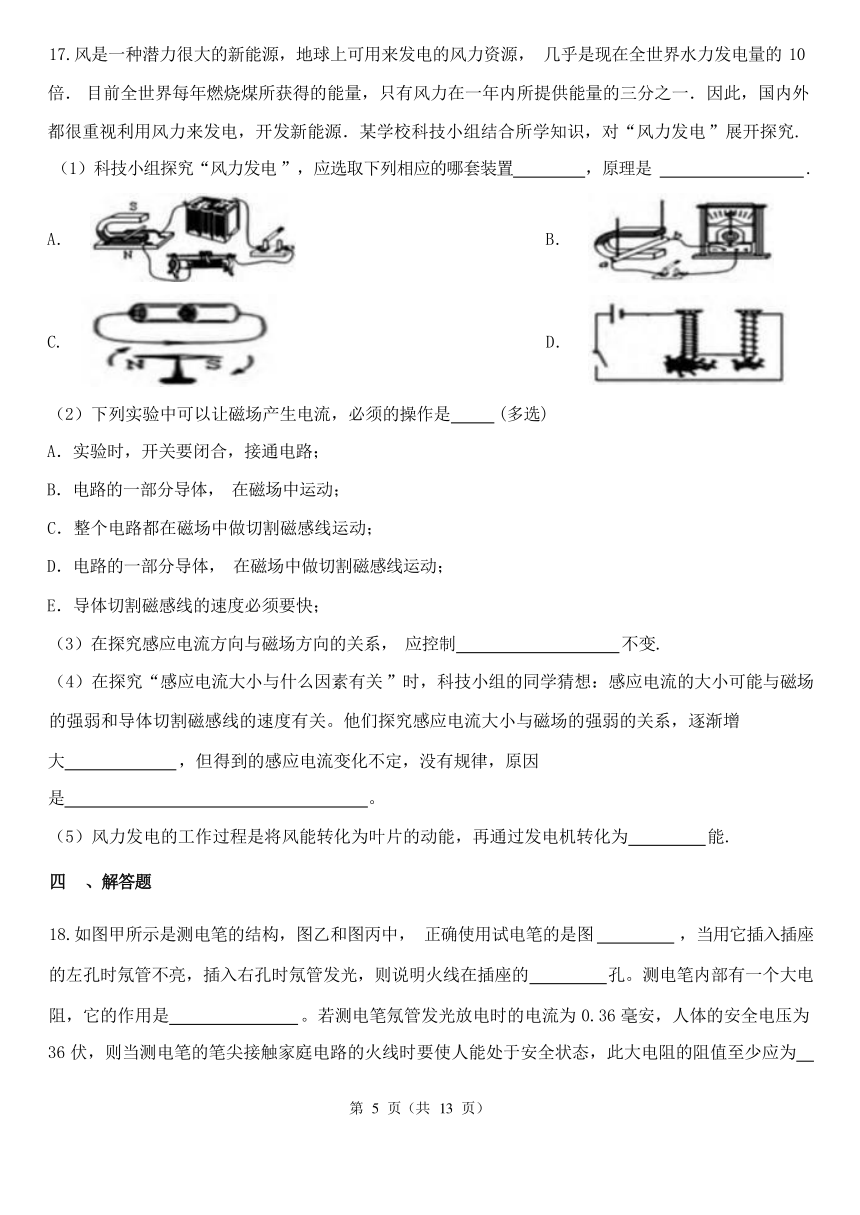

17.风是一种潜力很大的新能源，地球上可用来发电的风力资源， 几乎是现在全世界水力发电量的 10 倍． 目前全世界每年燃烧煤所获得的能量，只有风力在一年内所提供能量的三分之一．因此，国内外 都很重视利用风力来发电，开发新能源．某学校科技小组结合所学知识，对“风力发电 ”展开探究.
（1）科技小组探究“风力发电 ”，应选取下列相应的哪套装置 ，原理是 .
第 5 页（共 13 页）
A.
C.
B.
D.
（2）下列实验中可以让磁场产生电流，必须的操作是 (多选)
A．实验时，开关要闭合，接通电路；
B．电路的一部分导体， 在磁场中运动；
C．整个电路都在磁场中做切割磁感线运动；
D．电路的一部分导体， 在磁场中做切割磁感线运动；
E．导体切割磁感线的速度必须要快；
（3）在探究感应电流方向与磁场方向的关系， 应控制 不变.
（4）在探究“感应电流大小与什么因素有关 ”时，科技小组的同学猜想：感应电流的大小可能与磁场
的强弱和导体切割磁感线的速度有关。他们探究感应电流大小与磁场的强弱的关系，逐渐增
大 ，但得到的感应电流变化不定，没有规律，原因
是 。
（5）风力发电的工作过程是将风能转化为叶片的动能，再通过发电机转化为 能.
四 、解答题
18.如图甲所示是测电笔的结构，图乙和图丙中， 正确使用试电笔的是图 ，当用它插入插座 的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座的 孔。测电笔内部有一个大电 阻，它的作用是 。若测电笔氖管发光放电时的电流为 0.36 毫安，人体的安全电压为
36 伏，则当测电笔的笔尖接触家庭电路的火线时要使人能处于安全状态，此大电阻的阻值至少应为
欧。 (不计氖管发光时的电阻)
19.小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲所示。将热敏电阻 R安装在需要探测 温度的地方，当环境温度正常时，电磁继电器的上触点接触， 下触点分离， 指示灯亮； 当环境温度超 过某一值时，电磁继电器的下触点接触， 上触点分离， 警铃响。图甲中继电器的供电电压 U1=3V，继电 器线圈用漆包线绕成，其电阻 R0 为 30Ω。当线圈中的电流大于等于 50mA 时，继电器的衔铁将被吸合，
警铃响。图乙是热敏电阻的阻值随温度变化的图像。
（1）图甲中警铃的接线柱 C 应与 接线柱相连，指示灯的接线柱 D 应与 接线柱相连。 （2）由图乙可知， 当环境温度为 20℃时，热敏电阻阻值为 Ω。当环境温度升高时， 电磁继
电器的磁性将 （填“增大 ”、“减小 ”或“不变”）。
（3）请计算当环境温度高于多少摄氏度时，警铃报警？
第 6 页（共 13 页）
专题 15 电与磁及家庭电路答案解析
2024 年浙江省中考一轮复习
一 、选择题
1.B
2.A
在磁体周围，磁感线总是从磁体的北极出来， 然后回到磁体的南极，故 A 正确， 而 B、C、D 错误。
3.D
右手螺旋定则： 用右手握住通电螺线管， 让四指指向电流的方向， 那么大拇指所指的那一端是通电螺
线管的 N 极。
考查右手螺旋定则。
4.B
【解析】通电导线周围存在磁场。电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制 成的， 它在工作时将电能转化为机械能。发电机的工作原理是：闭合电路的一部分导体在磁场中做切 割磁感线运动时，电路中会产生感应电流，感应电流的方向与磁场方向和导体的切割方向有关。由于
切割磁感线的方向在改变，所产生的电流也会变化同时把机械能转化为电能。
A．图示为电流的磁效应，即通电导线周围存在磁场；故 A 错误；
B、图示为通电导体在磁场中受到力的作用，即电动机的制成原理； 故 B 正确；
C、图示为导体在磁场中做切割磁感线的运动产生感应电流，即发电机的制成原理； 故 C 错误； D、图示为导体在磁场中做切割磁感线的运动产生感应电流，即发电机的制成原理； 故 D 错误；
故答案为： B。
5.A
【解析】根据电磁感应现象产生的条件分析判断。
根据图片可知， 磁感线的方向沿竖直方向，当导体 ab 向左移动时， 它切割磁感线， 因此肯定有感应电
流产生。如果感应电流太小，那么电流表的指针不会偏转，故 A 正确；
将磁铁的磁极对调后，只会改变电流的方向， 不会改变电流的大小，故 B 错误；
ab 向右运动时，与原来切割磁感线的方向相反，因此电流方向相反，但电流大小不变， 故 C 错误；
ab 上下运动时，运动方向与磁场方向平行，不切割磁感线，因此不会产生感应电流，故 D 错误。
故选 A.
第 7 页（共 13 页）
6.B
【解析】（1）影响电磁铁磁场强弱的因素：①线圈匝数； ②电流大小；
（2）首先根据安培定则判断电磁铁的极性，然后根据磁极之间的相互作用判断条形磁铁受到磁力的方
向，最后根据二力平衡确定摩擦力的方向；
（3）根据（2）中的分析判断；
（4）根据磁极之间的相互作用判断。
A．闭合开关后，滑片 P 向 b 移动，变阻器的阻值增大， 电流减小，那么电磁铁的磁场变弱，对条形磁
铁的作用力变小，故 A 错误；
B.闭合开关后， 电磁铁线圈上电流方向向上， 用右手握住螺线管， 弯曲的四指指尖向上，此时大拇指 指向左端， 那么电磁铁的左端为 N 极，右端为 S 极，根据“ 同名磁极相互排斥 ”可知， 条形磁铁受到
向右的排斥力。根据二力平衡的知识可知，条形磁铁受到向左的摩擦力，故 B 正确；
C.根据上面的分析可知， 电磁铁和条形磁铁之间有排斥力的作用， 故 C 错误；
D.闭合开关后， 滑片 P 向 a 移动过程中， 电阻变小，电流变大，电磁铁的磁场变强，条形磁铁受到的 磁力变大， 但是不会影响二者之间排斥力的方向， 因此不会改变条形磁铁受到摩擦力的方向，故 D 错
误。
故选 B。
7.D
【解析】根据判断物体是否有磁性的方法分析。
①将钢棒靠近小磁针时， 如果二者相互吸引， 那么钢棒可能有磁性，也可能没有磁性， 故①不合题意；
②将钢棒悬挂起来时，每次静止时都指向南北方向，说明它有磁场，故②符合题意；
③当钢棒插入通过电流的线圈时，它可能被线圈的磁场磁化， 从而吸引铁屑，而不能说明它是否有磁
性，故③不合题意；
④当钢棒从线圈中穿过时，电流表的指针摆动，说明有电磁感应现象产生， 即钢棒肯定为磁铁， 故④
符合题意。
故选 D。
8.C
9.B
【解析】（1）奥斯特实验第一个揭示了电和磁之间的联系，说明了电流周围存在磁场； 第 8 页（共 13 页）
（2）用右手握住螺线管，让四指弯向螺线管中电流的方向， 则大拇指所指的那端就是螺线管的北极； （3）闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流， 这一
现象叫电磁感应现象；
（4）电磁铁磁性强弱与线圈匝数有关.
解： A．甲： 是著名的是奥斯特实验，小磁针发针偏转说明通电导体周围有磁场， 选项正确，故不符合
题意；
B、乙：根据安培定则，可以判断螺线管的左端是 S 极， 右端是 N 极， 再根据磁极间相互作用，小磁针
左端为 S 极，右端为 N 极，选项错误，故符合题意；
C、丙：是通电导体在磁场中受力运动的实验， 这一现象叫电磁感应现象， 选项正确， 故不符合题意；
D、丁：电流一定时，匝数越多， 磁性越强，选项正确．故 D 不符合题意.
故选 B.
10.B
【解析】（1）根据安培定则判断螺线管的极性；
（2）根据“异名磁极相互吸引 ”判断小磁针的偏转方向；
（3）电流大小，线圈匝数和有无铁芯都是影响螺线管磁性大小的因素。
A．螺线管上电流方向向右，右手握住螺线管， 四指指向右边， 大拇指指向上端， 因此螺线管的上端是
N 极， 下端是 S 极， 故 A 错误；
B.因为螺线管上端是 N 极，所以小磁针静止时下端应该是 S 极，那么它应该沿顺时针方向旋转， 故 B
正确；
C.铜棒不是铁磁性物质， 不能被磁化，因此不能增强螺线管的磁性，故 C 错误；
D.当滑动变阻器的滑片向 b 移动时， 电阻变小，电流变大，螺线管磁性增大，故 D 错误。
故选 B。
二 、填空题
11.发电机；电磁感应
【解析】闭合电路的部分导体在磁场中做切割磁感应运动，此时在电路中就会产生感应电流，该现象
就是电磁感应现象， 发电机就是利用该原理制成的.
解：根据在转动球的时候就可以给电池充电， 就可知在转动球的时候是可以发电的，故球的内部装置
相当于一个发电机， 其是将机械能转化成电能的过程，故它是利用电磁感应现象的原理工作的. 第 9 页（共 13 页）
故答案为： 发电机； 电磁感应.
12.8；2；灯丝断了（合理即可）
【解析】（1）金属外壳的用电器外壳很容易带电， 为了用电安全， 它的外壳需要接地；
（2）根据家庭电路的连接顺序解答；
（3）台灯插在插座 7 上正常发光，足以说明插座连接的火线和零线部分完好无损。根据图片可知，灯 5 接在插座 7 的前面， 那么灯泡 5 的零线和火线部分肯定完好， 则它不发光肯定是自身的原因，即灯丝
断了。
（1）如图所示为家庭电路中的一部分，有金属外壳的洗衣机需要连接地线，因此应该使用图中的三角
插座 8；
（2）家庭电路的连接顺序：进户线、电能表、总开关、保险丝和各种电器，因此电能表应该安装在最
前面的位置 2；
（3）灯 5 是安装在天花板上的灯。但闭合开关 6 时灯不亮，将台灯插入 7 时灯亮， 说明灯 5 不亮的原
因可能是灯丝断了。
13.220；并联；电流
（1）上海地区家庭电路中，冰箱与电饭煲等家用电器正常工作的电压为 220 伏；如图所示，“插线板”
上每个插座之间是并联连接的。
（2）如果这个插线板同时给多个家用电器供电，那么总功率会偏大，根据 P=UI 可知， 会使电流过大
而造成安全隐患。
14.c、f、g；乙
【解析】（1）正常情况下，与火线或与火线连通的位置接触时，测电笔的氖管发光；与零线或与零线
连通的位置接触时， 测电笔的氖管不发光；
（2）根据测电笔的使用方法判断。
（1）根据图片可知，de 之间开路， c 点直接与火线相连，而 f、g 通过灯泡与火线相连，因此氖管发
光的是 c、f、g。
（2）使用测电笔时，人体必须与测电笔尾部的金属体接触，故选乙。
15.（1）不工作， 自动开关不闭合， 电磁继电器不通电导致摄像系统不工作
（2）不影响， 正负极变化不影响电磁继电器是否有磁性
三 、实验题
第 10 页（共 13 页）
16.（1）有
（2）大
（3）通过电磁铁的电流大小、线圈的匝数多少、有无铁芯
【解析】（1）电磁铁的磁性强弱跟电流大小、匝数多少、有无铁芯有关。电流越大、线圈匝数越多、
有铁芯时， 电磁铁的磁性越强。
（2）探究电磁铁磁性强弱的影响因素时采用转换法和控制变量法。
（3）滑动变阻器的作用：改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流。 （1）图甲中 B、C 两电磁铁，通过线圈的电流相同时、线圈匝数相同时，有铁芯的电磁铁吸引大头针
数目越多， 表明它的磁性就越强。
（2）线圈的匝数相同、有无铁芯相同，图丙中滑动变阻器连入电路的电阻变短， 电阻变小， 电路中电 流增大，电磁铁吸引大头针增多，电磁铁的磁性增强．说明通过电磁铁的电流越大，它的磁性就越强。
（3）结论：影响电磁铁磁性强弱的因素有通过电磁铁的电流大小、线圈的匝数、有无铁芯。
故答案为：（1）有；（2）大；（3）通过电磁铁的电流大小、线圈的匝数、有无铁芯
17.（1）B；电磁感应原理
（2）A；D
（3）切割磁感线方向
（4）磁场强度；没有控制导体运动速度和方向不变
（5）电
【解析】（1）发电机的工作原理是电磁感应， 在它的原理图中不能出现电源；
（2）发生电磁感应有两个必要因素： 闭合电路的部分导体和在磁场中做切割磁感线运动；
（3）感应电流的方向与磁场方向和切割磁感线的方向有关；
（4）感应电流的变化可能是电流的大小变化，也可能是电流的方向变化，从影响电流大小和方向的因
素角度考虑；
（5）所有的发电机都是将机械能转化为电能。
（1）“风力发电”的原理其实就是发电机的原理， 即电磁感应；在探究电磁感应的实验中， 由于这个
实验是发电的， 因此电路中肯定不会有电源， 因此应选取 B 套装置。
（2）闭合电路的部分导体，在磁场中做切割磁感线运动时才会产生感应电流， 因此让磁场产生电流，
第 11 页（共 13 页）
必须的操作是 A 和 D。
（3）感应电流的方向与磁场方向和切割磁感线的方向有关，因此在探究感应电流方向与磁场方向的关
系，应控制切割磁感线的方向不变， 改变磁场方向。
（4）根据“控制变量法 ”的要求，科技小组的同学探究感应电流大小与磁场的强弱的关系，逐渐增大 磁场强度， 但由于没有控制导体运动方向速度和方向不变，因此得到的电流大小和方向不断变化，没
有规律。
（5）风力发电的工作过程是将风能转化为叶片的动能，再通过发电机转化为电能。
故答案为：（1）B，电磁感应；（2）AD；（3）切割磁感线方向；（4）磁场强度，没有控制导体运动方向
速度和方向不变；（5）电
四 、解答题
18. 【答案】丙；右；分压(限流)；5.11×105
【解析】（1）使用测电笔时，人体必须接触尾部的金属体，否则它不能正常工作；
（2）正常情况下， 测电笔接触火线发光， 接触零线不发光；
（3）人体直接接触火线， 由于电压太大， 会造成触电事故。在测电笔中串联一个大电阻，可以起到分
压限流的作用， 保证人体不会触电；
（4）首先根据 U=U 总-U 人计算出测电笔两端的电压，然后根据R = 计算电阻即可。
【解答】（1）如图甲所示是测电笔的结构，图乙和图丙中，正确使用试电笔的是图丙；
（2）当用它插入插座的左孔时氖管不亮， 插入右孔时氖管发光，则说明火线在插座的右孔。
（3）测电笔内部有一个大电阻， 它的作用是分压限流；
（4）测电笔两端的电压：U=U 总-U 人=220V-36V=184V；
测电笔的电阻为： R = = = 5.11 × 105Ω。
19.（1）B；A
（2）120；增大
（3）环境温度大于等于 80℃时，警铃报警
【解析】（1）由题干中“当环境温度超过某一值时，继电器的下触点接触， 上触点分离，警铃响 ”判
断出警铃和指示灯的连接情况；（2）由图乙可知， 当环境温度为 20℃时对应的热敏电阻的阻值， 由图
第 12 页（共 13 页）
象分析热敏电阻阻值随温度的变化关系， 结合欧姆定律分析电路中电流的变化，从而判断出电磁铁磁 性的变化；（3）由题干中“当线圈中的电流大于等于 50mA 时，继电器的衔铁将被吸合， 警铃响 ”，根 据欧姆定律求出电路中的总电阻，利用电阻的串联求出热敏电阻的阻值，然后从图乙中得出对应的温 度即可得出答案．本题既考查电磁继电器原理的分析，也考查了结合欧姆定律的内容进行相关的计算，
综合性比较强， 解题时要仔细分析.
解：（1）因当环境温度超过某一值时，继电器的下触点接触， 上触点分离， 警铃响， 所以， 警铃的接 线柱 C 应与接线柱 B 连， 指示灯的接线柱 D 应与接线柱 A 相连；（2）由图乙可知， 当环境温度为 20℃ 时，对应的阻值为 120Ω, 由图乙可知，当环境温度升高时，热敏电阻阻值减小， 电路中的总电阻减小， 由 I = 可知， 电路中的电流会增大，电磁铁的磁性就会增大；（3）当线圈中的电流 I=50mA=0.05A 时，继电器的衔铁将被吸合，警铃报警， 则控制电路的总电阻： R总 = = = 60Ω ,因串联电 路中总电阻等于各分电阻之和，所以，热敏电阻的阻值：R=R 总-R0=60Ω-30Ω=30Ω , 由图乙可知，此 时 t=80℃ 所以，当温度 t≥80℃时， 警铃报警． 答：（1）B；A；（2）120；增大；（3）环境温度大于
等于 80℃时， 警铃报警.
第 13 页（共 13 页）
