2024年浙江省中考一轮复习专题14 电路基础（含解析）

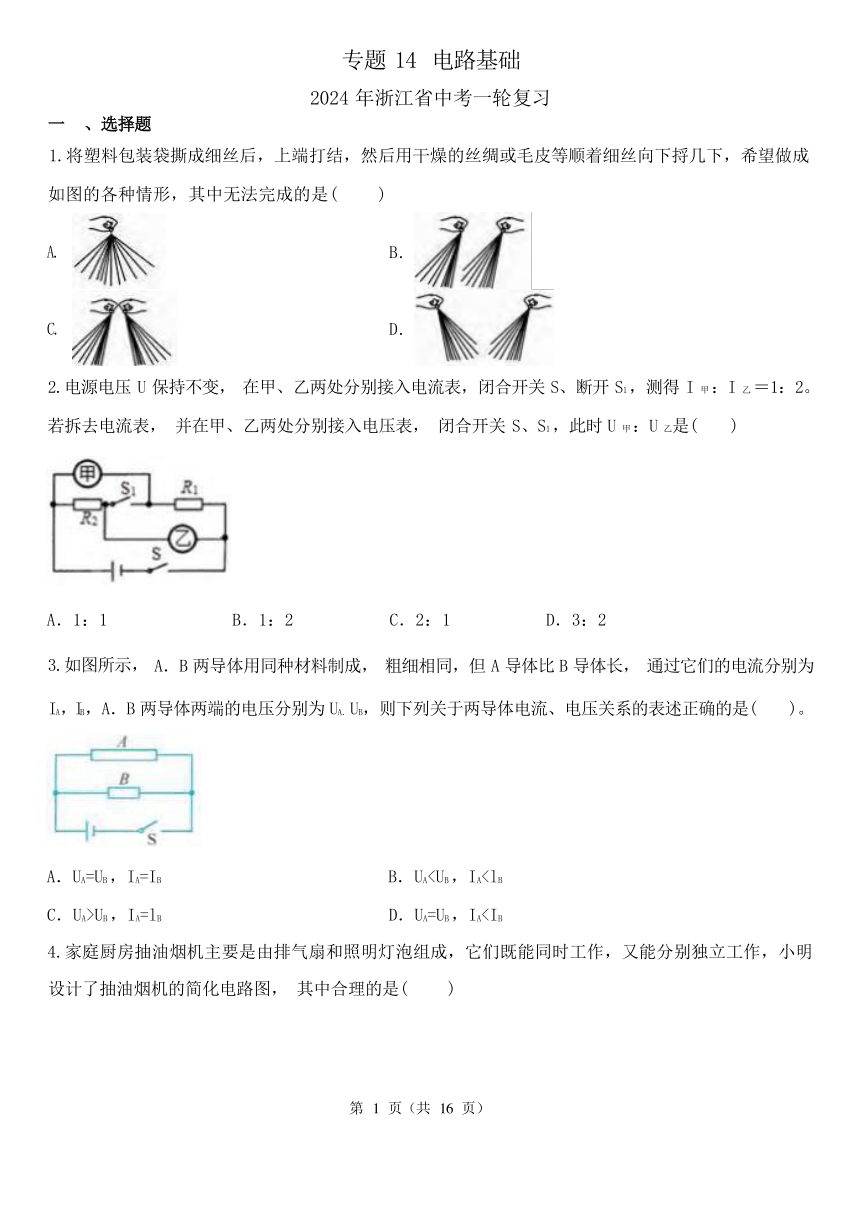

专题 14 电路基础
2024 年浙江省中考一轮复习
一 、选择题
1.将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成
第 1 页（共 16 页）
如图的各种情形，其中无法完成的是(
A.
C.
)
B.
D.
2.电源电压 U 保持不变， 在甲、乙两处分别接入电流表，闭合开关 S、断开 S1 ，测得 I 甲 ：I 乙 ＝1：2。
若拆去电流表， 并在甲、乙两处分别接入电压表， 闭合开关 S、S1 ，此时 U 甲 ：U 乙是( )
A．1：1 B．1：2 C．2：1 D．3：2
3.如图所示， A．B 两导体用同种材料制成， 粗细相同，但 A 导体比 B 导体长， 通过它们的电流分别为
IA，IB，A．B 两导体两端的电压分别为 UA．UB，则下列关于两导体电流、电压关系的表述正确的是( )。

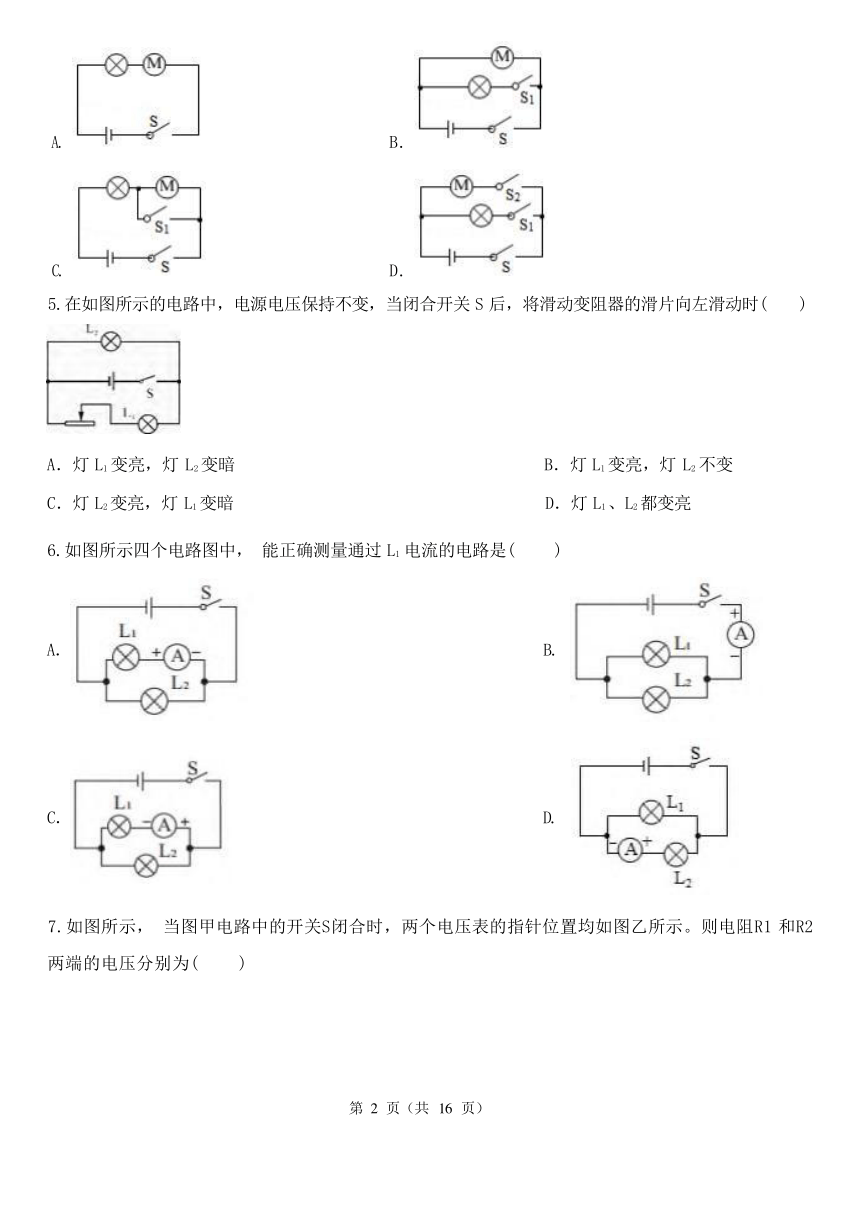

A．UA=UB ，IA=IB B．UAC．UA>UB ，IA=lB D．UA=UB ，IA4.家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明
设计了抽油烟机的简化电路图， 其中合理的是( )
A.
B.
第 2 页（共 16 页）
C.
D.
5.在如图所示的电路中，电源电压保持不变，当闭合开关 S 后，将滑动变阻器的滑片向左滑动时( )
A．灯 L1 变亮，灯 L2 变暗 B．灯 L1 变亮，灯 L2 不变
C．灯 L2 变亮，灯 L1 变暗 D．灯 L1 、L2 都变亮
6.如图所示四个电路图中， 能正确测量通过 L1 电流的电路是( )
A． B.
C． D.

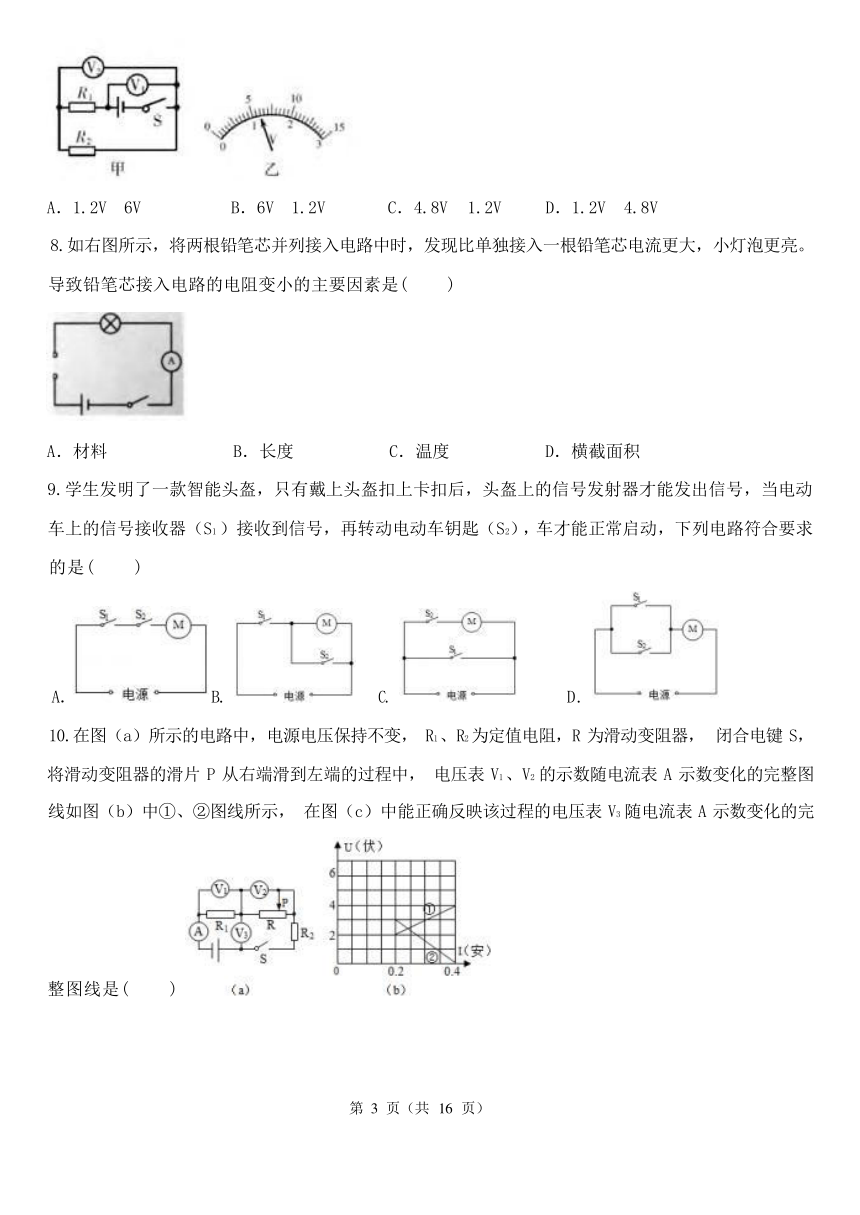

7.如图所示， 当图甲电路中的开关S闭合时，两个电压表的指针位置均如图乙所示。则电阻R1 和R2
两端的电压分别为( )
A．1.2V 6V B．6V 1.2V C．4.8V 1.2V D．1.2V 4.8V
8.如右图所示，将两根铅笔芯并列接入电路中时，发现比单独接入一根铅笔芯电流更大，小灯泡更亮。
导致铅笔芯接入电路的电阻变小的主要因素是( )
A．材料 B．长度 C．温度 D．横截面积
9.学生发明了一款智能头盔，只有戴上头盔扣上卡扣后，头盔上的信号发射器才能发出信号，当电动
车上的信号接收器（S1 ）接收到信号，再转动电动车钥匙（S2），车才能正常启动，下列电路符合要求
第 3 页（共 16 页）
的是( )
A． B.
C.
D.
10.在图（a）所示的电路中，电源电压保持不变， R1 、R2 为定值电阻，R 为滑动变阻器， 闭合电键 S， 将滑动变阻器的滑片 P 从右端滑到左端的过程中， 电压表 V1 、V2 的示数随电流表 A 示数变化的完整图
线如图（b）中①、②图线所示， 在图（c）中能正确反映该过程的电压表 V3 随电流表 A 示数变化的完
整图线是( )
A.
B． C.
D.
第 4 页（共 16 页）

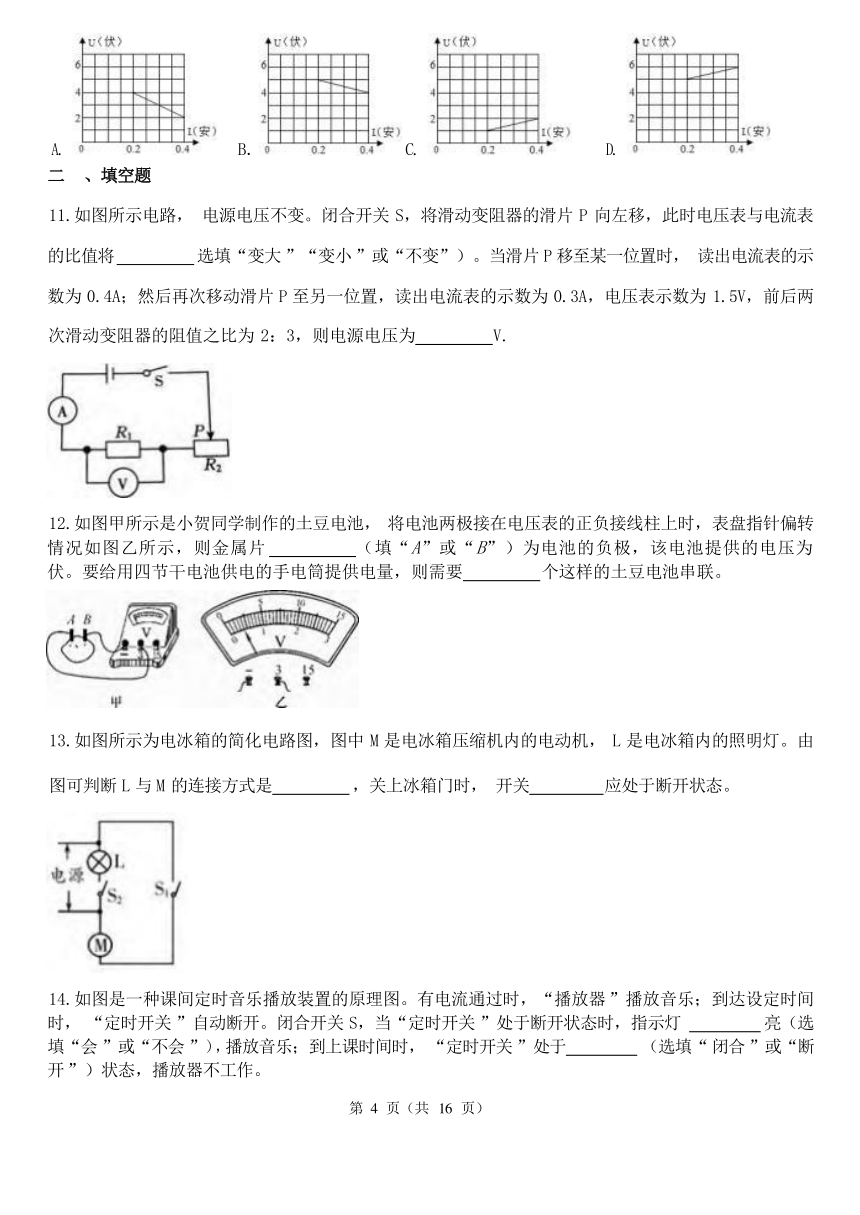

二 、填空题
11.如图所示电路， 电源电压不变。闭合开关 S，将滑动变阻器的滑片 P 向左移，此时电压表与电流表 的比值将 选填“变大 ”“变小 ”或“不变”）。当滑片 P 移至某一位置时， 读出电流表的示 数为 0.4A；然后再次移动滑片 P 至另一位置，读出电流表的示数为 0.3A，电压表示数为 1.5V，前后两
次滑动变阻器的阻值之比为 2：3，则电源电压为 V.
12.如图甲所示是小贺同学制作的土豆电池， 将电池两极接在电压表的正负接线柱上时，表盘指针偏转 情况如图乙所示，则金属片 （填“A”或“B”）为电池的负极，该电池提供的电压为 伏。要给用四节干电池供电的手电筒提供电量，则需要 个这样的土豆电池串联。
13.如图所示为电冰箱的简化电路图，图中 M 是电冰箱压缩机内的电动机， L 是电冰箱内的照明灯。由
图可判断 L 与 M 的连接方式是 ，关上冰箱门时， 开关 应处于断开状态。

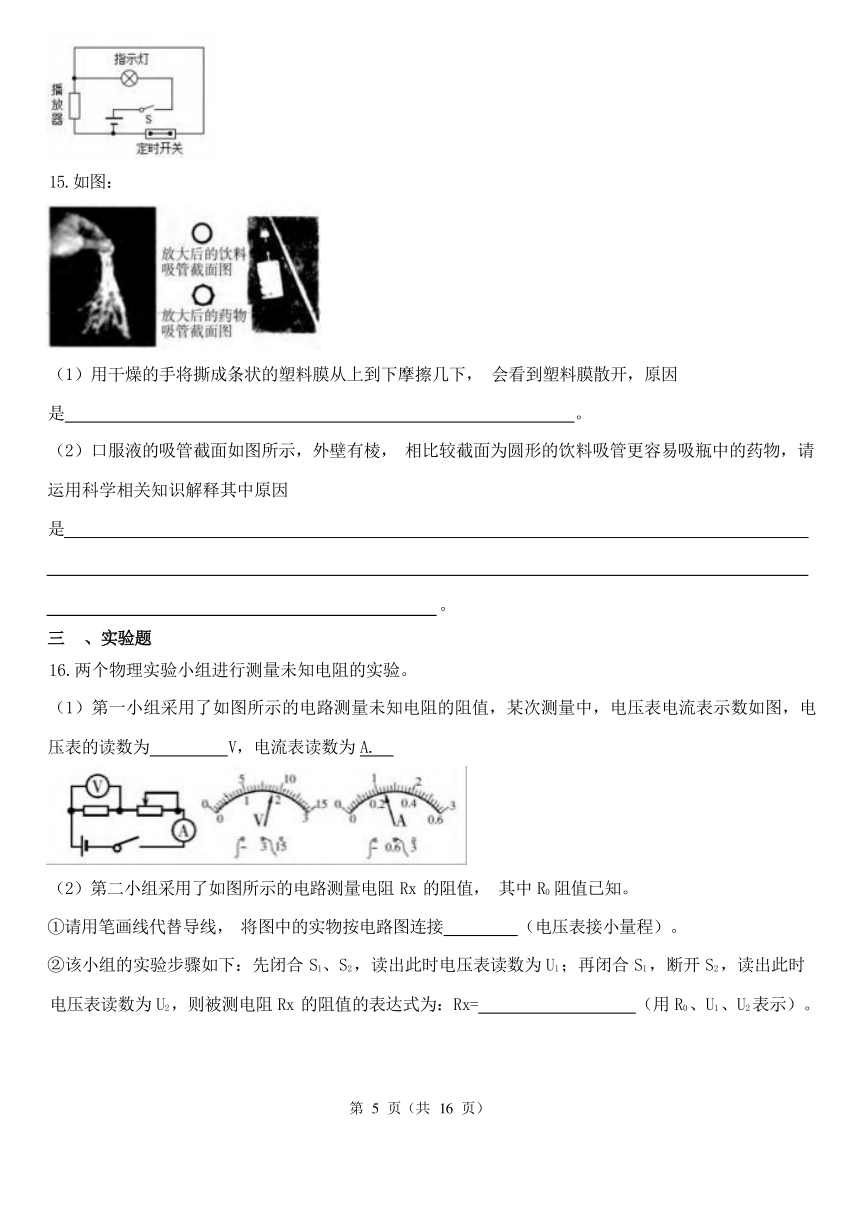

14.如图是一种课间定时音乐播放装置的原理图。有电流通过时，“播放器 ”播放音乐；到达设定时间 时， “定时开关 ”自动断开。闭合开关 S，当“定时开关 ”处于断开状态时，指示灯 亮（选 填“会 ”或“不会 ”），播放音乐；到上课时间时， “定时开关 ”处于 （选填“ 闭合 ”或“断 开 ”）状态，播放器不工作。
15.如图：
（1）用干燥的手将撕成条状的塑料膜从上到下摩擦几下， 会看到塑料膜散开，原因
是 。
（2）口服液的吸管截面如图所示，外壁有棱， 相比较截面为圆形的饮料吸管更容易吸瓶中的药物，请
运用科学相关知识解释其中原因
是
(
三
、实验题
)。
16.两个物理实验小组进行测量未知电阻的实验。
（1）第一小组采用了如图所示的电路测量未知电阻的阻值，某次测量中，电压表电流表示数如图，电
压表的读数为 V，电流表读数为 A.
（2）第二小组采用了如图所示的电路测量电阻 Rx 的阻值， 其中 R0 阻值已知。
①请用笔画线代替导线， 将图中的实物按电路图连接 （电压表接小量程）。
②该小组的实验步骤如下：先闭合 S1、S2 ，读出此时电压表读数为 U1 ；再闭合 S1 ，断开 S2 ，读出此时
电压表读数为 U2 ，则被测电阻 Rx 的阻值的表达式为：Rx= （用 R0 、U1 、U2 表示）。
第 5 页（共 16 页）
17.为了探究电流与电阻的关系， 小明利用如图甲的电路开展实验，电源电压恒为 3 伏、定值电阻的阻 值有 5 欧、 10 欧、 20 欧，滑动变阻器最大阻值为 20 欧。小明先将 R1 ＝20 欧的电阻接入电路， 闭合开
关后， 电压表的示数如图乙所示。
（1）图乙中电压表的读数为 伏。
（2）小明读数后， 调节滑动变阻器的滑片 P，发现无论怎么移动， 电压表和电流表的示数都不变，则
实际电路中滑动变阻器连接错误之处是 。
（3）滑动变阻器连接正确后，小明再用 5 欧、 10 欧、20 欧的 3 个电阻分别在不同电压下进行了多次 实验，并绘制了 a、b、c 三条曲线（如图丙）。老师指出其中一条曲线不是根据本实验数据绘制的，请
指出是哪条曲线并说明理由： 。
四 、解答题
18.如图所示的电路中， 电源电压保持不变， 电阻 R1 的阻值为 20 欧。闭合开关 S，电流表的示数为 0.2
安，电压表的示数为 2 伏。求：
（1）电阻 R2 的阻值是多少？
（2）电源电压是多少？
19.2019 年 8 月 10 日，第 9 号台风"利奇马 ”在浙江省沿海登陆。为测量风力， 小科设计了一台简易风
第 6 页（共 16 页）
力仪，其工作原理如图甲所示。装有挡风板和滑片 P 的轻质滑块与轻质弹簧套在滑杆 MN 上，弹簧左端 固定，右端与滑块相连。均匀电阻丝 AB 长为 20 厘米， 阻值为 10 欧，电源电压 U0 恒为 6 伏，保护电阻 R0 为 8 欧，电压表量程 0~3 伏。弹簧弹力 F 与弹簧长度改变量 x 的关系如图乙所示。无风时，滑片 P
在 A(最右端)处。有风时，滑块移动，稳定后读出电压表示数。
（1）当水平风力增大时， 电路的总电阻 ，电压表的示数 。(选填 “变大 ”、“不
变 ”或“变小”)
（2）当电压表示数∪为 2 伏时， 弹簧弹力 F？ (写出计算过程)
（3）应如何改进电路图设计，优化风力仪？ (写出一种方法)
第 7 页（共 16 页）
专题 14 电路基础答案解析
2024 年浙江省中考一轮复习
一 、选择题
1.B
【解析】本题主要用到摩擦起电和同种电荷相互排斥， 异种电荷相互吸引的知识.此问题就可以迎刃而
解。
分别用干燥的丝绸或毛皮等顺着细丝向下捋几下会使塑料包装袋撕成细丝带上不同的电荷；
A．用干燥的丝绸或毛皮的其中一种与细丝带摩擦，使整个塑料细丝带上同一种电荷，而出现相互排斥
的现象，故 A 符合题意；
B.摩擦起电后， 若两束塑料细丝带异种电荷， 它们应相互吸引，图 B 并没有表现出相互吸引的现象； 若两束塑料细丝带同种电荷，它们应相互排斥，图 B 也没有表现出相互排斥的现象，故 B 不能完成，
故 B 符合题意；
C.用干燥的丝绸或毛皮的其中一种来摩擦两束塑料细丝， 使它们带上同一种电荷， 而出现相互排斥的
现象， 故 C 符合题意；
D.用干燥的丝绸和毛皮分别摩擦两束塑料细丝，使它们带上异种电荷， 而出现相互吸引的现象， 故 D
符合题意。
故答案为： B
2.
解：（1）在甲、乙两处分别接入电流表， 当闭合开关 S、断开 S1 时， 两电阻并联在电路中， 甲表测的
是通过 R1 的电流， 乙表测的是通过 R2 的电流，
因并联电路中各支路两端的电压相等，
所以， 由 I＝可得两电阻之比为：
= = = = ;
（2）拆去电流表并在甲、乙处分别接入电压表，闭合开关 S、S1 ，两电阻串联在电路中，甲表测的是
R2 两端的电压，乙表测的是 R1 两端的电压，
第 8 页（共 16 页）
因串联电路中各处的电流相等，
所以， 电压表示数之比为：
= = =
。
故选： B。
3.D
【解析】首先根据导体电阻的影响因素判断两段电阻的大小， 然后根据并联电路的电压特点分析电压
的大小，最后根据I = 比较通过它们的电流大小。
根据图片可知， 导体 A 和 B 并联。
根据并联电路中总电压等于各支路两端电压的规律可知： UA=UB；
导体的电阻与长度成正比，因此同种材料制成的粗细相同的导体 A 比 B 长， 那么电阻 RA>RB；
根据公式I = 可知， 当电压相同时， 通过导体的电流与电阻成反比；
因此通过它们的电流 IA故 D 正确， 而 A．B、C 错误。
故选 D。
4.
解：由题意知，排气扇和照明灯既能同时工作，又能分别独立工作，所以排气扇（电动机）和灯泡是
并联关系， 且各自的支路有一个开关控制，干路上没有开关； 由各选项可知，ABC 错误，D 正确。
故选： D。
5.B
【解析】由图可知， 滑动变阻器与 L1 串联后与 L2 并联，并联电路互不影响， 所以 L2 的亮度不变；
由滑片的移动可知滑动变阻器接入电阻的变化，则可知支路电阻的变化，由欧姆定律可得出所在支路
中电流的变化， 则可知 L1 亮度的变化；
由图可知，滑动变阻器与 L1 串联后与 L2 并联， 当滑片向左移动时，滑动变阻器接入的电阻变小，通过
它的电流变大， 则可知 L1 亮度的变亮；而并联电路互不影响， 所以 L2 的亮度不变.
故答案为： B.
6.C
第 9 页（共 16 页）
【解析】根据电流表的使用规则分析判断。
A．电流表的正负接线柱接反了， 故 A 错误；
B.电流表在干路上测总电流， 故 B 错误；
C.电流表与灯泡 L1 串联，且电流从“+”接线柱流入，从“- ”接线柱流出， 故 C 正确；
D.电流表与灯泡 L2 串联，测通过 L2 的电流， 故 D 错误。
故选 C。
7.C
【解析】（1）串联电路的总电压等于各处电压之和；
（2）首先分析两个电压表所测量的电压，然后根据串联电路的电压规律确定二者的大小，接下来分别
读出两个电压值，并与之对应起来， 最后根据同样的规律计算出另一个电压即可。
根据甲图可知， 电阻 R1 与 R2 串联， 电压表 V1 测总电压， V2 测 R2 的电压；
根据串联电路的电压规律可知， V1 的示数大于 V2；
根据乙图可知， 当量程为 0~3V 时， 分度值为 0.1V，读数为 1.2V；当电压表的量程为 0~15V 时，分度
值为 0.5V，那么读数为 6V；
因此 V1 的示数为 6V，V2 的示数为 1.2V，
即电阻 R2 的电压为 1.2V；
那么电阻 R1 的电压为： U1=U 总-U2=6V-1.2V=4.8V。
故选 C。
8.D
【解析】影响电阻大小的因素有导体长度、横截面积、导体材料、温度等。其他条件相同时，导体的
横截面积越大， 电阻越小。
两根铅笔芯并列接入电路中时长度、材料和温度都没变， 横截面积增大，所以电阻减小，灯泡变亮， D
正确。
故答案为： D
9.
解：根据题意可知，当电动车上的信号接收器（S1 ）接收到信号，再转动电动车钥匙（S2），车才能正
常启动，这说明两个开关相互影响， 是串联在一起的， 一起控制电动机，故 A 正确，BCD 错误。
第 10 页（共 16 页）
故选： A.
10.【分析】（1）由电路图可知， R1、R、R2 串联，电压表 V1 测 R1 两端的电压，V2 测 R 两端的电压，V3 测电源的电压与 R1 两端的电压之差； 根据滑片的移动判断滑动变阻器接入电路电阻的变化， 根据欧姆
定律可知电路中电流的变化和 R1 两端的电压变化，从而判断①、②图线表示的电压表。
（2）当滑片位于左端时， R1 与 R2 串联，根据图像得出 R1 两端的电压和通过的电流， 根据欧姆定律求出
R1 的阻值，根据串联电路的电压特点表示出电源的电压。
当滑片位于右端时， R1 、R、R2 串联，根据串联电路的电压特点表示出电源的电压， 联立等式求出电源
的电压；
（3）根据串联电路的电压特点得出电压表 V3 与 V1 之间的关系， 即可判断图像。
【解答】解：（1）将滑动变阻器的滑片 P 从右端滑到左端的过程中， 滑动变阻器接入电路的电阻变小，
根据 I＝可知， 电路中的电流变大；
根据 U＝IR 可知，R1 两端的电压变大，
故①表示电压表 V1、②表示电压表 V2。
（2）当滑片位于左端时，R1 与 R2 串联，
由（b）图像可知： R1 两端的电压 U1 ＝4V，通过的电流 I1 ＝0.4A，
则 R1 ＝ ＝ ＝10Ω;
电源的电压 U＝U1+I1R2 ＝4V+0.4A×R2﹣﹣﹣﹣﹣﹣﹣﹣①
当滑片位于右端时， R1 、R、R2 串联，
由（b）图可知，I2 ＝0.2A，R 两端的电压 UR ＝3V，U1 ′＝2V，
则电源的电压 U＝UR+U1 ′+I2R2 ＝3V+2V+0.2A×R2﹣﹣﹣﹣﹣﹣﹣﹣②
由①②两式可得：U＝6V。
（3）因 V3 测电源的电压与 R1 两端的电压之差，
所以， 当 U1 ＝4V、I1 ＝0.4A 时， V3 的示数为 U﹣U1 ＝6V﹣4V＝2V；
当 U1 ′＝2V、I2 ＝0.2A 时，V3 的示数为 U﹣U1 ′＝6V﹣2V＝4V；
结合选项可知 A 符合，BCD 不符合。
故选： A.
第 11 页（共 16 页）
二 、填空题
11.不变； 6
【解析】（1）根据图片确定电路的串并联关系，以及各个电表所测的物理量，最后结合欧姆定律分析
判断；
（2）根据电源电压不变，以及欧姆定律列方程计算即可。
（1）根据图片可知，定值电阻 R1 与变阻器 R2 串联， 电压表测 R1 的电压，电流表测通过 R1 的电流。根 据公式 R1 = 可知， 电压表和电流表的示数的比值就是 R1 ，则无论变阻器的滑片怎样移动， 二者的
比值都不变。
（2）当电流表的示数为 0.3A 时， 电压表的示数为 1.5V，
则 R1 的阻值为： R1 = I1 (U1) = 0 (1). (.)3A (5V) = 5Ω;
当滑片 P 移至某一位置时，读出电流表的示数为 0.4A；
根据 U 总=I 总 R 总得到： U 总=0.4A×（5Ω+R 变 ） ①;
当滑片 P 移至另一位置时，读出电流表的示数为 0.3A；
根据 U 总=I 总 R 总得到： U 总=0.3A×（5Ω+ R 变 ） ②;
解得：U 总=6V，R 变=10Ω。
12.B；0.4；15
【解析】（1）由图中电压表指针的偏转方向可判断电流方向， 同时能判断水果电池的极性；
（2）先判断出电压表的量程，而后再据指针的位置读出示数来即可；
（3）串联电池组的总电压等于各节电池的电压之和.
（1）由图知， 电压表指针向右偏转时，说明“+”接线柱连接的是电池的正极，“- ”接线柱连接的是
电池的负极，故金属片 B 为电池的负极.
（2）此时该电压表的量程是 0～3V，故分度值是 0.1V，所以此时电池电压是 0.4V；
（3）串联电池组的总电压等于各节电池的电压之和，1 节十电池的电压为 1.5V，4 节干电池串联的电
压为 6V，故需要这种电池的个数是 n==15 个.
故答案为： B；0.4；15.
13.并联； S2
第 12 页（共 16 页）
【解析】（1）如果只有一条通路，那么电路为串联；如果有多条通路， 那么电路为并联；
（2）根据电动机和照明灯的工作情况分析。
（1）根据图片可知，电流可以经过灯泡和开关 S2 流回负极，也可以经过开关 S1 和电动机流回负极，
因此有两条通路，那么它们为并联。
（2）无论冰箱门是否关闭，压缩机都要工作； 而照明灯是为了打开冰箱门时照明使用， 那么关上冰箱
门时， 照明灯就要熄灭， 因此断开的开关应该是 S2。
14.会；断开
【解析】根据图片分析电器原件串并联关系的变化即可。
（1）根据图片可知，闭合开关 S，当“定时开关 ”处于断开状态时，指示灯和播放器串联， 此时会有
电流经过指示灯和播放器，则指示灯会亮，同时播放音乐。
（2）到上课时间时，“定时开关”闭合， 此时将播放器短路， 则此时指示灯发光， 而音乐停止。
15.（1）因为手与塑料膜摩擦起电塑料膜带同种电荷相互排斥而散开。
（2）饮料吸管的外壁比较光滑， 它与药液的橡胶瓶盖紧密接触，空气很难进入， 因此很难形成这个“气 压差 ” ，所以很难“吸 ”上药液； 而口服液液吸管的外壁是有棱的，利于空气的进入， 药液在大气
压的作用下很容易被压入口中。（合理即可）
【解析】（1）根据摩擦起电和电荷之间的相互作用规律分析解答；
（2）用吸管吸取饮料时，饮料之所以能够沿着吸管流入口中，是因为饮料瓶内气压大于吸管内气压。 当吸取饮料后， 饮料瓶内的气压会下降， 如果能够保证外面的空气进入瓶内，始终保证这个压强差存 在，那么就能继续，否则就不能完成吸取，据此对两种吸管的表面不同产生的不同效果进行分析判断。 （1）用干燥的手将撕成条状的塑料膜从上到下摩擦几下， 会看到塑料膜散开，原因是： 手与塑料膜摩
擦起电塑料膜带同种电荷相互排斥而散开。
（2）口服液的吸管截面如图所示，外壁有棱， 相比较截面为圆形的饮料吸管更容易吸瓶中的药物，原 因是： 饮料吸管的外壁比较光滑，它与药液的橡胶瓶盖紧密接触， 空气很难进入， 因此很难形成这个
“气压差 ” ，所以很难“吸 ”上药液； 而口服液液吸管的外壁是有棱的，利于空气的进入， 药液在
大气压的作用下很容易被压入口中。
三 、实验题
16.（1）1.8；0.24
第 13 页（共 16 页）
（2）；R0（U1-U2 ）/U2
【解析】（1）根据量程确定电表的分度值，然后根据指针位置读数；
（2）①根据电路图连接实物图， 首先连接好一条通路， 然后分别找到对应的分流点和汇流点，将这两
点之间的剩余元件依次连接即可；
②当两个开关都闭合时，电阻 Rx 被短路，此时电压表的示数就是电源电压；当 S2 断开，两个电阻串联，
此时电压表的示数为 R0 两端的电压， 最后根据串联电路电压与电阻成正比的规律列式计算即可。
（1）电压表选择量程 0~3V，分度值为 0.1V，读数为 1.8V；电流表选择量程 0~0.6A，分度值为 0.02A，
读数为 0.24A；
（2）① a.从正极开始， 依次连接电阻 Rx、R0、开关 S1 回到负极；
b.在 R1 与正极之间找到分流点 A，在 R1 与 R0 之间找到汇流点 B，将开关 S2 接在这两点之间；
c.在 R0 与 S1 之间找到汇流点 C，将电压表接在 B 和 C 之间即可。如下图：
②先闭合 S1、S2 ，读出此时电压表读数为 U1 ，即总电压；
再闭合 S1 ，断开 S2 ，读出此时电压表读数为 U2 ， 即电阻 R0 的电压；
那么电阻 Rx 两端的电压为：Ux=U1-U2；
根据串联电路的分压规律得到： U1U2 ( )U2 = R0 (Rx)；
解得： Rx = R0 。
17.
解：（1）电源电压恒为 3 伏，故电压表选用小量程，分度值 0.1V，其示数为 1.5V；
（2）移动滑片， 电压表和电流表示数都不变， 说明滑动变阻器都接上面或都接下面两个接线柱； 电压
表的读数为 1.5V，说明：把滑动变阻器电阻丝的两个接线柱接入电路；
（3）由图丙知， c 曲线控制电阻两端电压为 UV ＝IR＝0.2A×5Ω = 1V，根据串联电路电压的规律， 变阻
第 14 页（共 16 页）
器两端电压为 U 滑 ＝U﹣UV ＝3V﹣1V＝2V，根据分压原理可知：
= , 即： ＝，当 R 定 ＝20Ω 时，变阻器接入电路的阻值为 R 滑 ＝2×R 定 ＝2×20Ω =40Ω , 滑动变阻器最大阻值为 20 欧，故 c 曲线不是根据本实验数据绘制的，理由是滑动变阻器最大阻值太小，
不能保持定值电阻两端电压为 1V。
故答案为：（1）1.5；（2）把滑动变阻器电阻丝的两个接线柱接入电路；（3）c 曲线不是根据本实验数
据绘制的， 理由是滑动变阻器最大阻值太小， 不能保持定值电阻两端电压为 1V。
四 、解答题
18.（1）解： 由电路图可知，R1 与 R2 串联，电流表测电路电流，电压表测电阻 R2 的电压。由欧姆定律
公式 I＝ 变形得 R2 ＝ = 022安 (伏) = 10 欧
（2）解： 由欧姆定律公式 I＝ 变形得电阻 R1 两端的电压： U1 ＝IR1 ＝0.2 安×20 欧＝4 伏
所以电源电压： U＝U1＋U2 ＝4 伏＋2 伏＝6 伏
【解析】图中， R1 与 R2 串联， 电流表测电路电流， 电压表测电阻 R2 的电压。由欧姆定律求出电阻 R2 的
阻值； 再求出电阻 R1 两端的电压，由串联电路的电压规律算出电源电压.
19.（1）不变；变小
（2）图中电路的电流为：
I = = 0.33A，所以电压表所测电阻 BP 大小为：RBP = = 6Ω ,
由此可知弹簧改变量为：（10Ω 6Ω) ÷ = 8cm，
由乙图可知改变 8cm 对应受到的弹簧弹力为 7N.
（3）由电路图可知， 当无风时电压表的示数是最大的， 风力增大时电压表的示数会变小，与我们的习
惯有区别， 可以通过改进变成一个随风力增大电压增大的风力仪。电路图为：
第 15 页（共 16 页）
【解析】1、先分析清楚电路的连接情况， 由图中电压表的连接可知，此滑片 P 在移动的过程中接入电 路的总电阻是不变的，始终等于 BA 的总电阻。滑片 P 将 BA 电阻分成了可变的两部分， 电压表测量 BP
部分的电压，由串联电路中的分压规律可以得到电压表的变化情况；
2、根据电压表的示数去计算出滑片 P 距离 A 的长度，再利用乙图得出弹簧的弹力；
3、由电路图可知，当无风时电压表的示数是最大的，风力增大时电压表的示数会变小， 与我们的习惯
有区别，可以通过改进变成一个随风力增大电压增大的风力仪。
（1）由图中电压表的连接可知，此滑片 P 在移动的过程中接入电路的总电阻是不变的。电压表示数随
风力的增大，所测的电阻减小， 分到的电压减小， 所以填变小；
（2）图中电路的电流为：
I = = 0.33A，所以电压表所测电阻 BP 大小为：RBP = = 6Ω,由此可知弹簧改变量为：
（10Ω 6Ω) ÷ = 8cm，由乙图可知改变 8cm 对应受到的弹簧弹力为：7N；
（3）由电路图可知， 当无风时电压表的示数是最大的， 风力增大时电压表的示数会变小，与我们的习
惯有区别， 可以通过改进变成一个随风力增大电压增大的风力仪。电路图为：
故答案为：（1）不变；变小 （2）7N （3）
