沪粤版八年级物理上册教学课件 第三章 光和眼睛 第6节 探究凸透镜成像规律

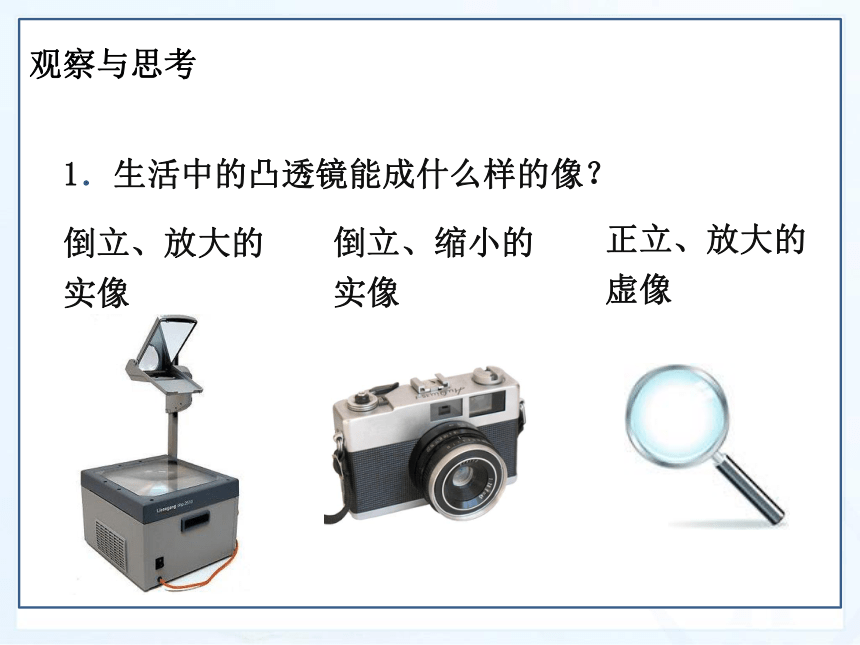

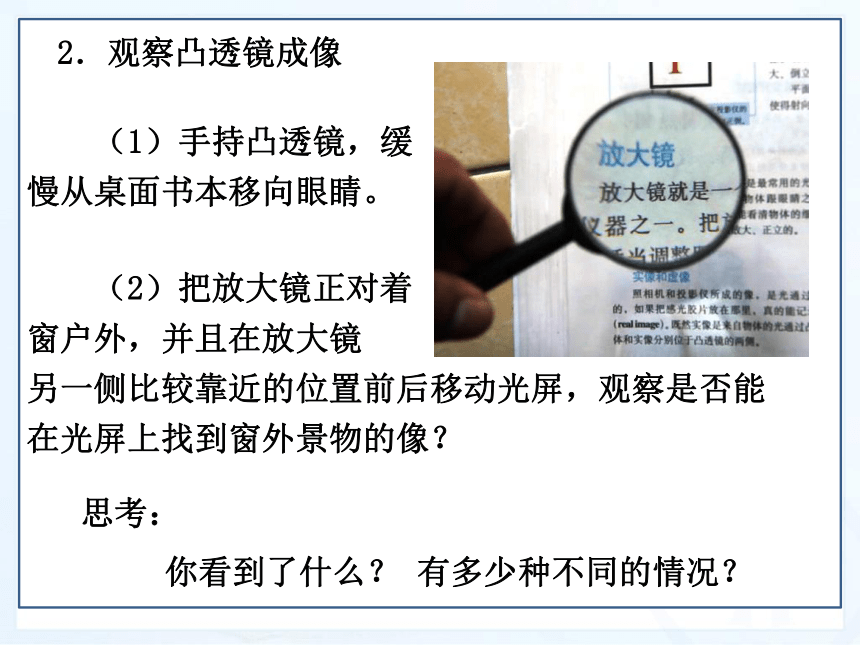

课件37张PPT。第6节 探究凸透镜成像规律 1．生活中的凸透镜能成什么样的像？倒立、放大的实像倒立、缩小的实像正立、放大的虚像观察与思考2．观察凸透镜成像　　　　（1）手持凸透镜，缓慢从桌面书本移向眼睛。思考：　　你看到了什么？ 有多少种不同的情况？　　（2）把放大镜正对着
窗户外，并且在放大镜

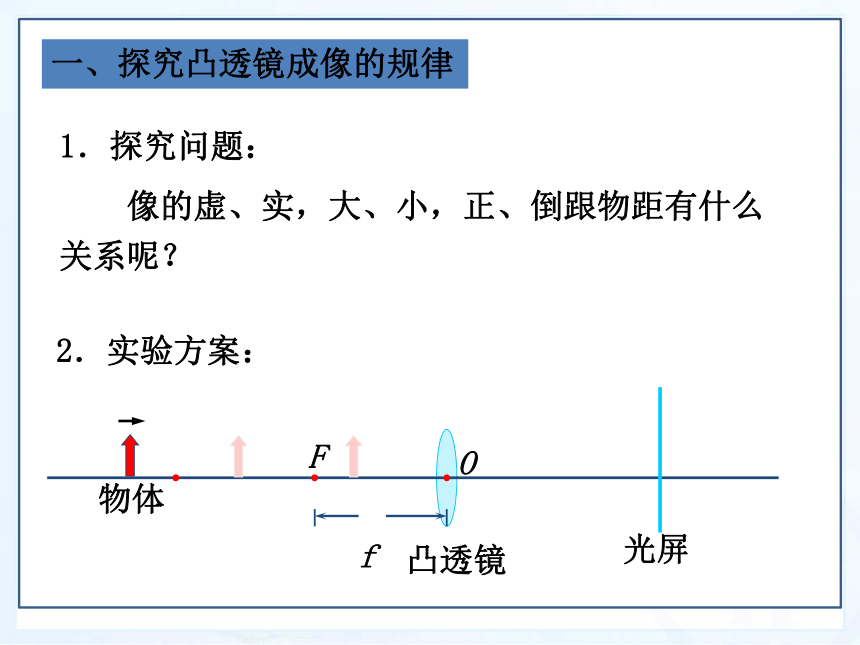

另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？1．探究问题：一、探究凸透镜成像的规律2．实验方案：　　像的虚、实，大、小，正、倒跟物距有什么关系呢？FF2F2F物距u像距

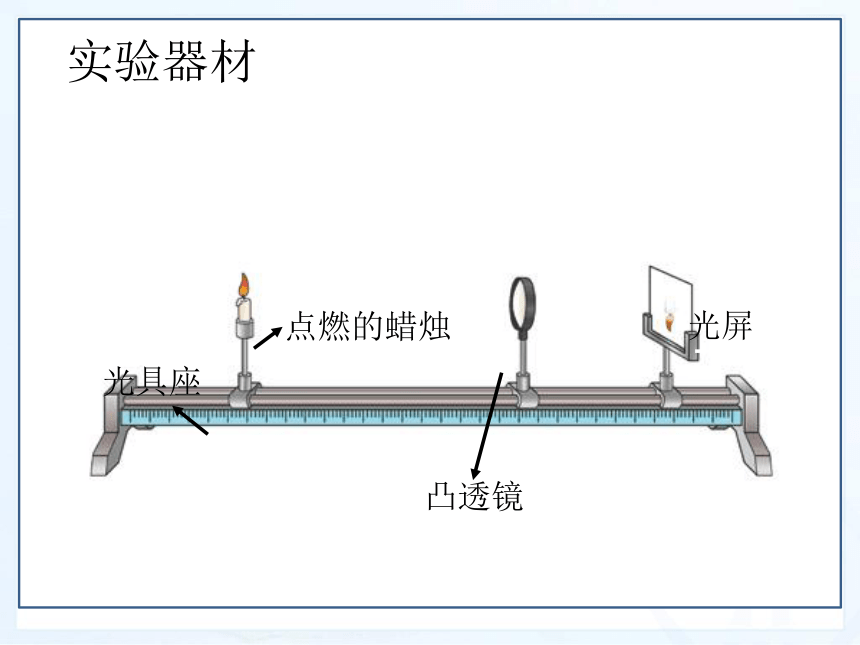

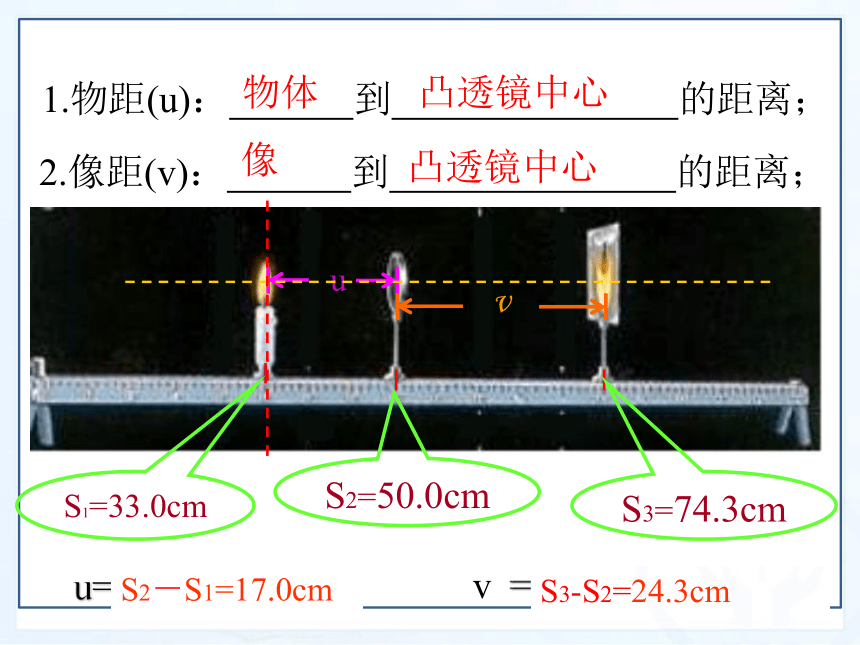

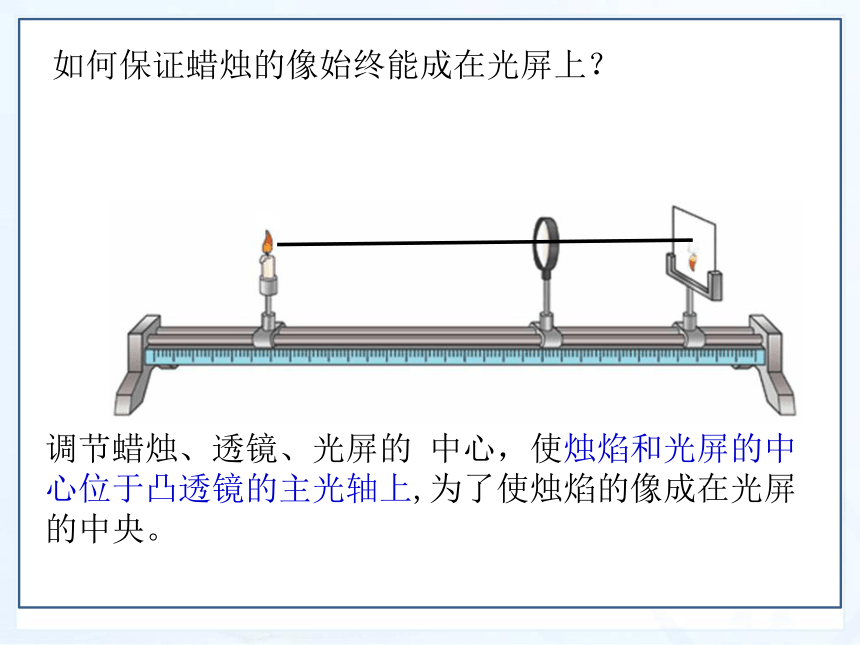

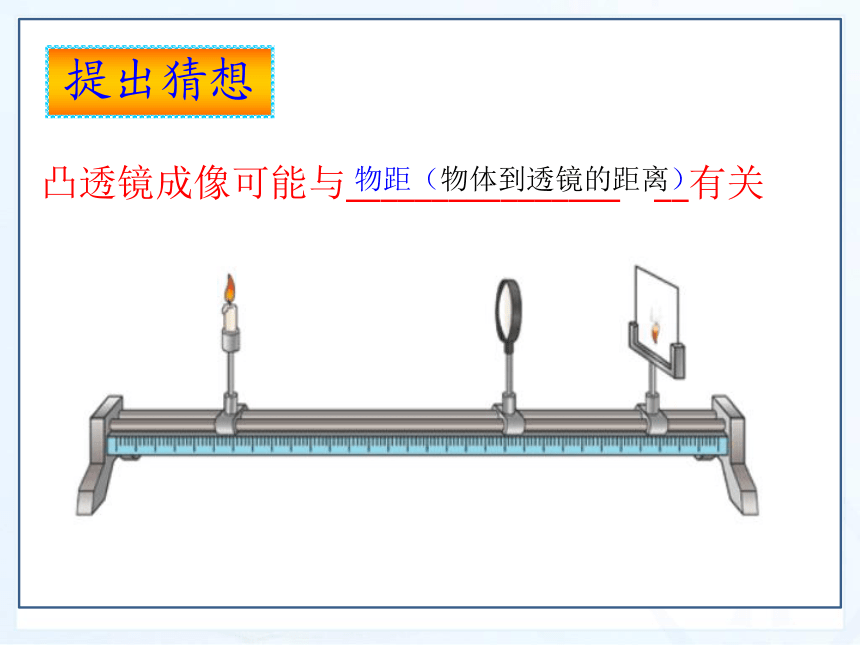

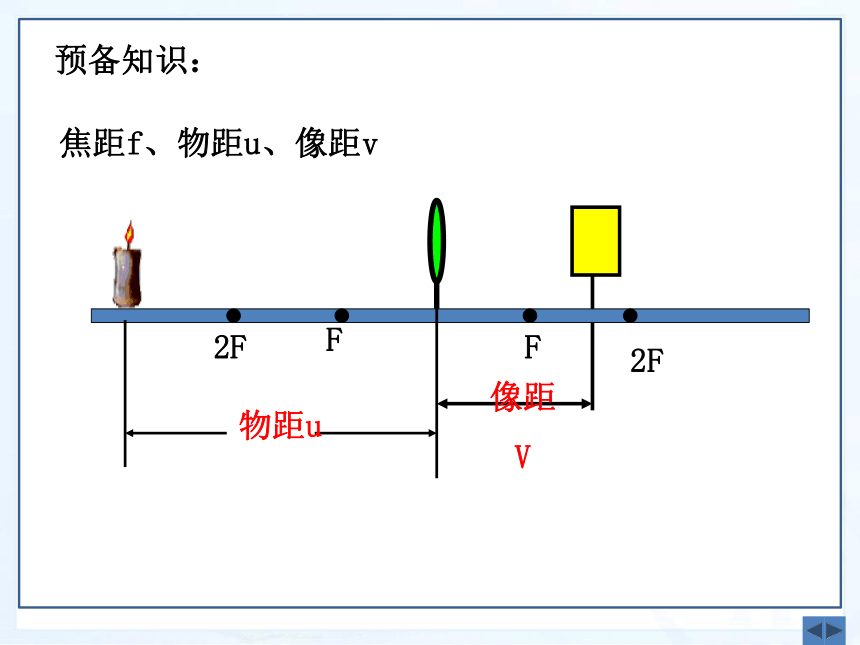

V焦距f、物距u、像距v预备知识：S2=50.0cmS1=33.0cmS3=74.3cmu=?v =?S2－S1=17.0cmS3-S2=24.3cm提出猜想凸透镜成像可能与________________ __有关物距（物体到透镜的距离） 光屏实验器材调节蜡烛、透镜、光屏的 中心，使烛焰和光屏的中心位于凸透镜的主光轴上,为了使烛焰的像成在光屏的中央。

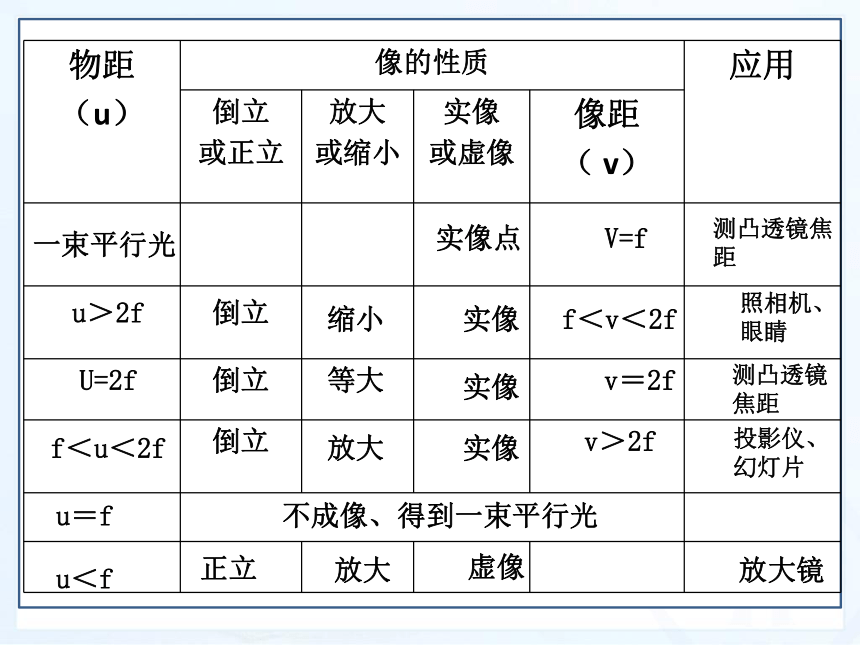

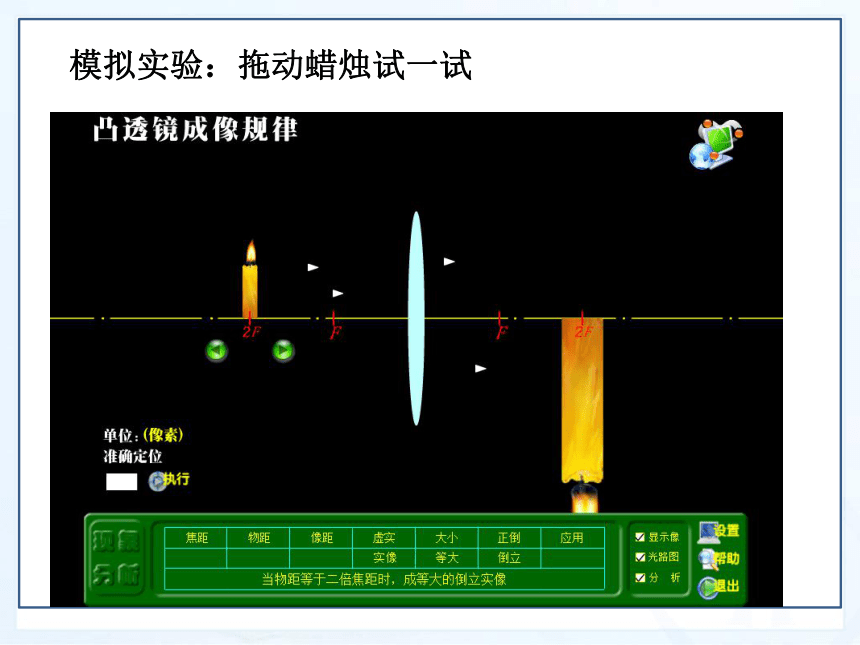

模拟实验：拖动蜡烛试一试u＞2fU=2ff＜u＜2fu＝fu＜fV=ff＜v＜2fv＝2fv＞2f不成像、得到一束平行光一束平行光测凸透镜焦距倒立倒立倒立实像缩小实像实像点等大放大实像正立放大虚像照相机、
眼睛投影仪、

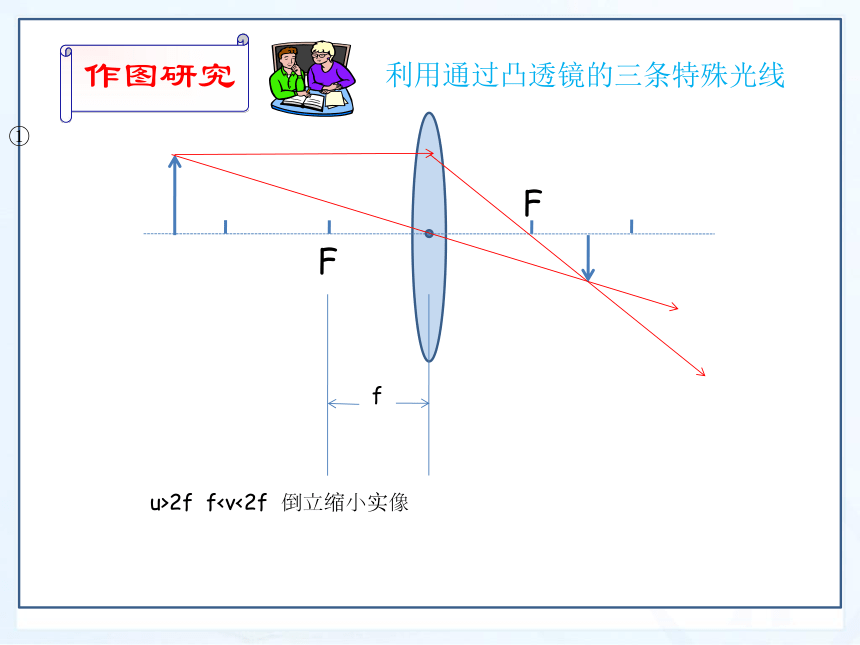

幻灯片放大镜测凸透镜焦距u>2f f2f 倒立放大实像 ③利用通过凸透镜的三条特殊光线u=f 不成像 ④利用通过凸透镜的三条特殊光线u 什么情况下像和物体在凸透镜同侧？成实像时物像异侧
成虚像时物像同侧5、当凸透镜成实像时，随着物距的减少，像距是怎样变化的？物距减少 像距增大
即物像同方向移动
像跟着物体在移动镜头(凸透镜)(像) 照相机能成倒立的、缩小的实像。二、凸透镜成像规律的应用 投影片上的图案通过凸透镜形成一个放大的、倒立的实像.投影仪 放大镜就是凸透镜,能成放大的、正立的虚像。照相机幻灯机放大镜像的特点：倒立、放大、实像； 物距＜ 像距像的特点：倒立、缩小、实像； 物距 ＞像距像的特点：正立、放大、虚像；物像同侧规律一：规律二:
物距大于焦距时
当物距增大时，像距在减小，像也随之减小
当物距减小时，像距在增加，像也随之增大

物距小于焦距时
当物距减小时，像距减小规律三:
当所成的像是实像时，物、像异侧
当所成的像是虚像时，物、像同侧
规律四:
1、焦点是成实像和虚像的分界点，物体在焦点以外成实像，焦点以内成虚像。 一倍焦距分虚实。
2、二倍焦距是成放大和缩小像的分界点。物体在二倍焦距以外成缩小像，在二倍焦距以内成放大象。二倍焦距分大小。1、无限远处的太阳光垂直射在凸透镜上，则（ ）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　 　　
D．不成像B2、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立放大的像，则此透镜的焦距可能为（ ）
A．6cm　　　 B．10cm　　　
C．25cm　　　 D．无法确定A3、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像D4、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmA．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大C6、如图所示，保持凸透镜的位置不变，先后
把烛焰放在a、b、c、d、e各点，并分别调整光
屏的位置。则：
1、把烛焰放在 点，屏上出现的像最大；
把烛焰放在 点，屏上出现的像最小。
ca2、把烛焰放在 点，屏上出现清晰的像时，
屏距凸透镜最远。
3、把烛焰放在 点，屏上不会出现像。cd e7、某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10 cm　 B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　C　（2）关于投影仪的工作原理，以下叙述中正确的是（ ）
A、当uB、当fC、当u>2f 时，成倒立缩小的实像
D、当f
