2023-2024学年沪科版九年级上学期期末物理模拟试卷（无答案）

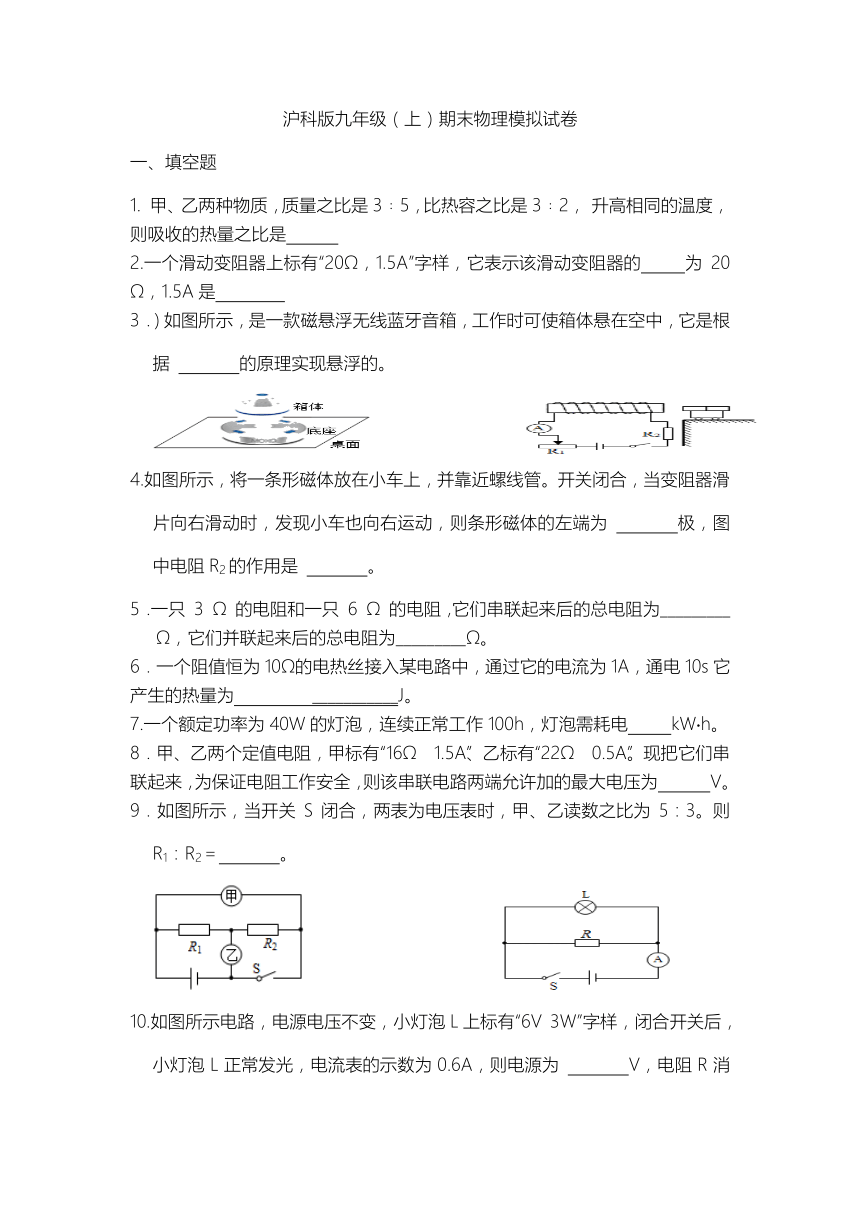

沪科版九年级（上）期末物理模拟试卷
一、填空题
1. 甲、乙两种物质，质量之比是3﹕5，比热容之比是3﹕2， 升高相同的温度，则吸收的热量之比是
2.一个滑动变阻器上标有“20Ω，1.5A”字样，它表示该滑动变阻器的 为20Ω，1.5A是
3．）如图所示，是一款磁悬浮无线蓝牙音箱，工作时可使箱体悬在空中，它是根据 　 　的原理实现悬浮的。
4.如图所示，将一条形磁体放在小车上，并靠近螺线管。开关闭合，当变阻器滑片向右滑动时，发现小车也向右运动，则条形磁体的左端为 　 　极，图中电阻R2的作用是 　 　。
5．一只 3 Ω 的电阻和一只 6 Ω 的电阻，它们串联起来后的总电阻为_________Ω，它们并联起来后的总电阻为_________Ω。
6．一个阻值恒为10Ω的电热丝接入某电路中，通过它的电流为1A，通电10s它产生的热量为 ___________J。
7.一个额定功率为40W的灯泡，连续正常工作100h，灯泡需耗电 kWh。
8．甲、乙两个定值电阻，甲标有“16Ω 1.5A”、乙标有“22Ω 0.5A”。现把它们串联起来，为保证电阻工作安全，则该串联电路两端允许加的最大电压为 V。
9．如图所示，当开关S闭合，两表为电压表时，甲、乙读数之比为5：3。则R1：R2＝　 　。
10.如图所示电路，电源电压不变，小灯泡L上标有“6V 3W”字样，闭合开关后，小灯泡L正常发光，电流表的示数为0.6A，则电源为 　 　V，电阻R消耗的电功率为 　 　W。

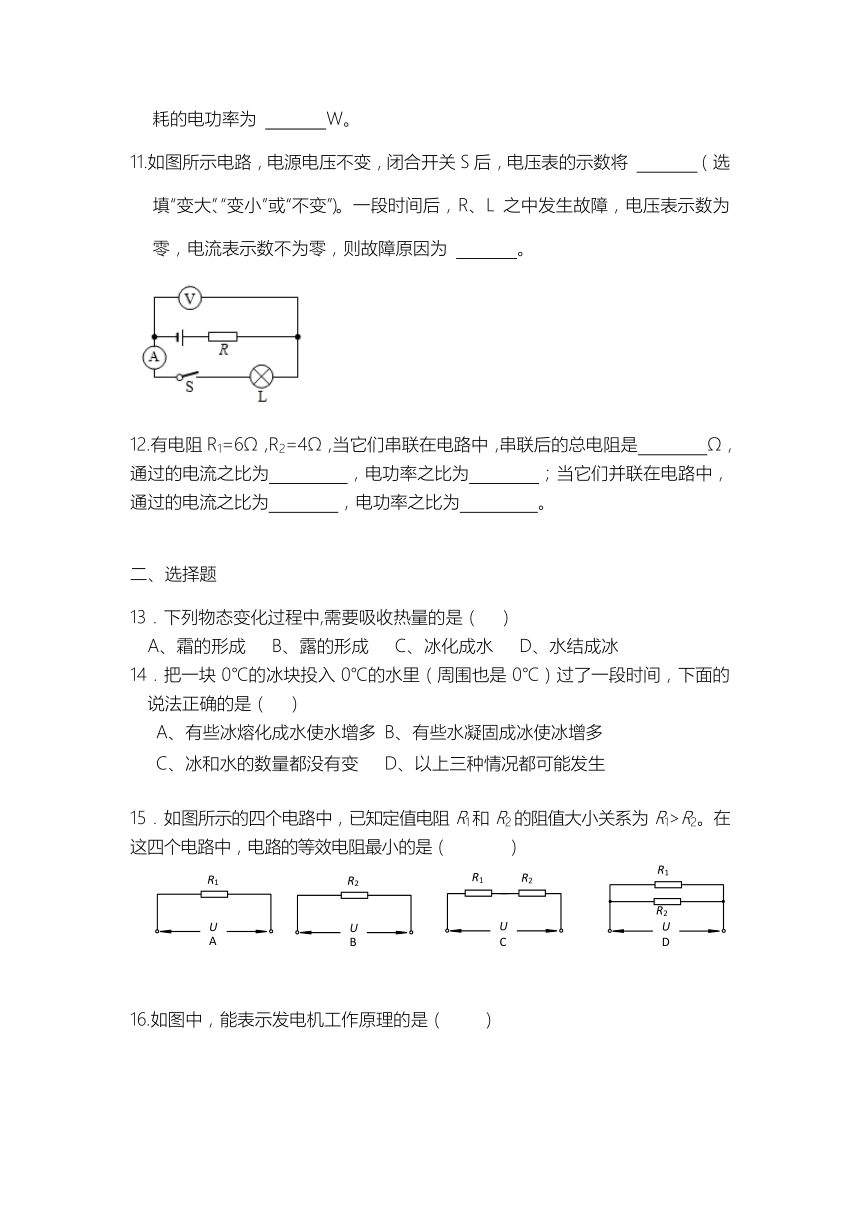

11.如图所示电路，电源电压不变，闭合开关S后，电压表的示数将 　 　（选填“变大”、“变小”或“不变”）。一段时间后，R、L之中发生故障，电压表示数为零，电流表示数不为零，则故障原因为 　 　。
12.有电阻R1=6Ω，R2=4Ω，当它们串联在电路中，串联后的总电阻是 Ω，通过的电流之比为 ，电功率之比为 ；当它们并联在电路中，通过的电流之比为 ，电功率之比为 。
二、选择题
13．下列物态变化过程中,需要吸收热量的是（ ）
A、霜的形成 B、露的形成 C、冰化成水 D、水结成冰
14．把一块0℃的冰块投入0℃的水里（周围也是0℃）过了一段时间，下面的说法正确的是（ ）
A、有些冰熔化成水使水增多 B、有些水凝固成冰使冰增多
C、冰和水的数量都没有变 D、以上三种情况都可能发生
15．如图所示的四个电路中，已知定值电阻R1和R2的阻值大小关系为R1>R2。在这四个电路中，电路的等效电阻最小的是（ ）
(
R
1
U
A
R
2
U
B
R
2
U
C
R
1
R
2
U
D
R
1
)

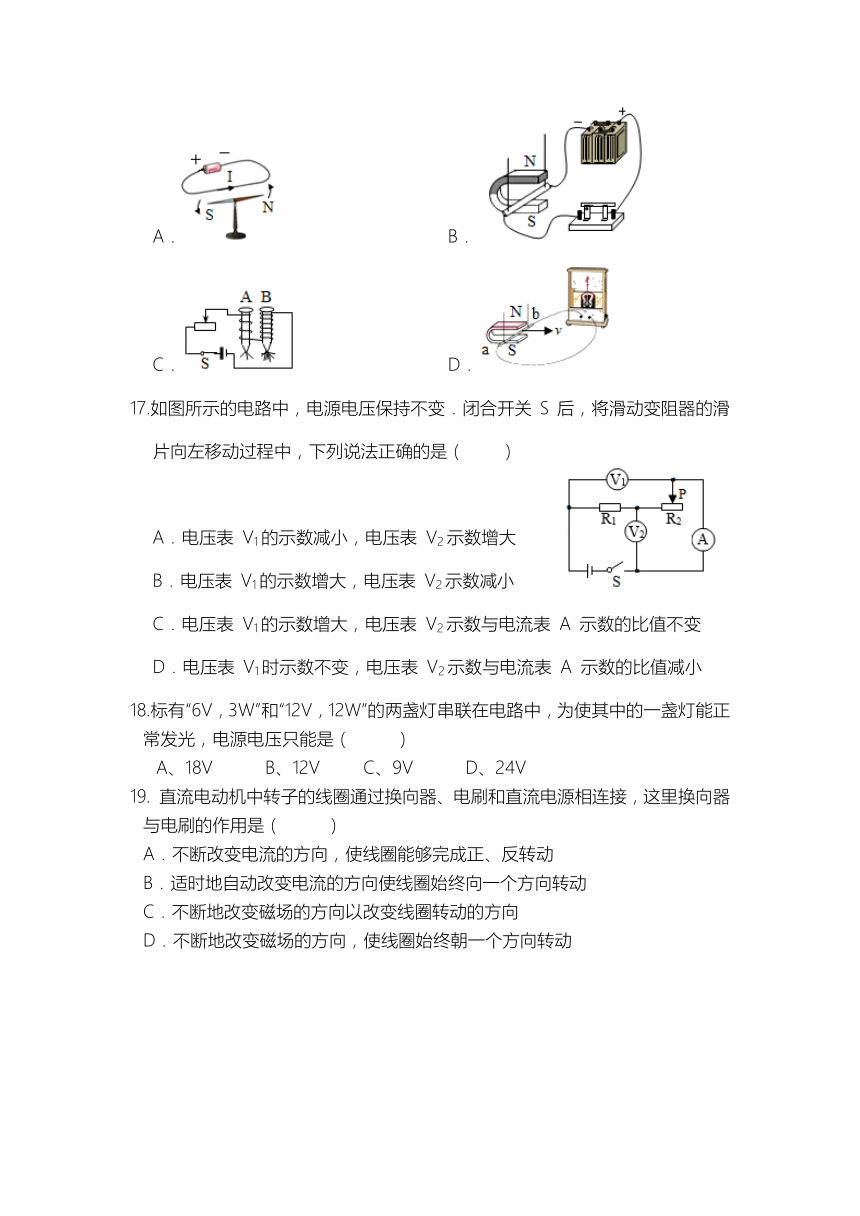

16.如图中，能表示发电机工作原理的是（　　）
A． B．
C． D．
17.如图所示的电路中，电源电压保持不变．闭合开关S后，将滑动变阻器的滑片向左移动过程中，下列说法正确的是（　　）
A．电压表 V1的示数减小，电压表 V2示数增大
B．电压表 V1的示数增大，电压表 V2示数减小
C．电压表 V1的示数增大，电压表 V2示数与电流表 A 示数的比值不变
D．电压表 V1时示数不变，电压表 V2示数与电流表 A 示数的比值减小
18.标有“6V，3W”和“12V，12W”的两盏灯串联在电路中，为使其中的一盏灯能正常发光，电源电压只能是（ ）
A、18V B、12V C、9V D、24V
19. 直流电动机中转子的线圈通过换向器、电刷和直流电源相连接，这里换向器与电刷的作用是（ ）
A．不断改变电流的方向，使线圈能够完成正、反转动
B．适时地自动改变电流的方向使线圈始终向一个方向转动
C．不断地改变磁场的方向以改变线圈转动的方向
D．不断地改变磁场的方向，使线圈始终朝一个方向转动
20.如图所示的是闭合电路的一部分导体在两磁极间的运动情形。图中小圆圈代表导体的横截面，a、b、c、d表示运动中四个不同位置。图中箭头表示导体在相应位置上的运动方向。导体中会产生感应电流的位置是（）
a、b B．c、d
C．a、c D．b、d
三.实验探究题
21.在“测定小灯泡的额定功率”的实验中，电源电压为6V，待测灯泡上标有“3.8V”的字样。
(
b
a
〇
○
〇
×
↓
〇
图
7
乙
甲
P
)
（1）请在图7甲图中，a是 表，b是 表。
（2）按图甲所示电路图用笔画线代替导线连接图乙的实物图（2分）。
（3）在连接电路时，开关应 ，闭合开关前应将滑动变阻器的滑片移到
端（填“A”或“D”）。
（4） 闭合开关后，发现电压表的示数为2. 5V，应将滑动变阻器的滑片P向
端(填“A”或“D”）移动，使电压表的示数为3. 8V，此时电流表的示数如图8甲所示，为 A，则小灯泡的额定功率为 W。
(
甲
乙
图
8
)
（5）王强同学在实验中，发现电压表的指针指在如图8乙所示的位置，其原因可能是 。
22．如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。
（1）实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中 　 　。
（2）甲装置可探究电流产生的热量与 　 　的关系，因为通电段时间后两侧容器中U形管中液面的高度差不同。
（3）本实验探究的规律是物理学家 　 　最先精确确定的。
四、计算题
23．在图9所示的电路中，电源电压为4.5V且不变。当同时闭合开关S1、S2时，通过电阻R1的电流为0.3A。求：（1）电阻R1的电阻。（2）10s内，电阻R1消耗的电能。
(
图
9
R
2
S
1
S
2
R
1
)
24. 如图所示，定值电阻和并联在电压为6V的电源上，当开关闭合时，电流表A1的示数为0.2A，电流表A2的示数为0.3A．求：
(1)通过电源的电流；
(2)定值电阻、的阻值；
(3)整个电路在10s内消耗的电能。
25．如图甲所示是生活中常见的自动加热、保温的饮水机，它的铭牌如下表所示。现将它接在220V的电压下工作。
（1）如图乙为饮水机的电路图，当温控开关S 　 　时，饮水机处于加热状态。
（2）该饮水机的电热管R0的阻值是多少？
（3）保温状态下电路中的电流是多少？
额定电压/V 220
电阻R/Ω 956
加热功率/W 1100
频率/Hz 50
