2024年物理复习单元检测卷苏科版9 电路初探（含答案）

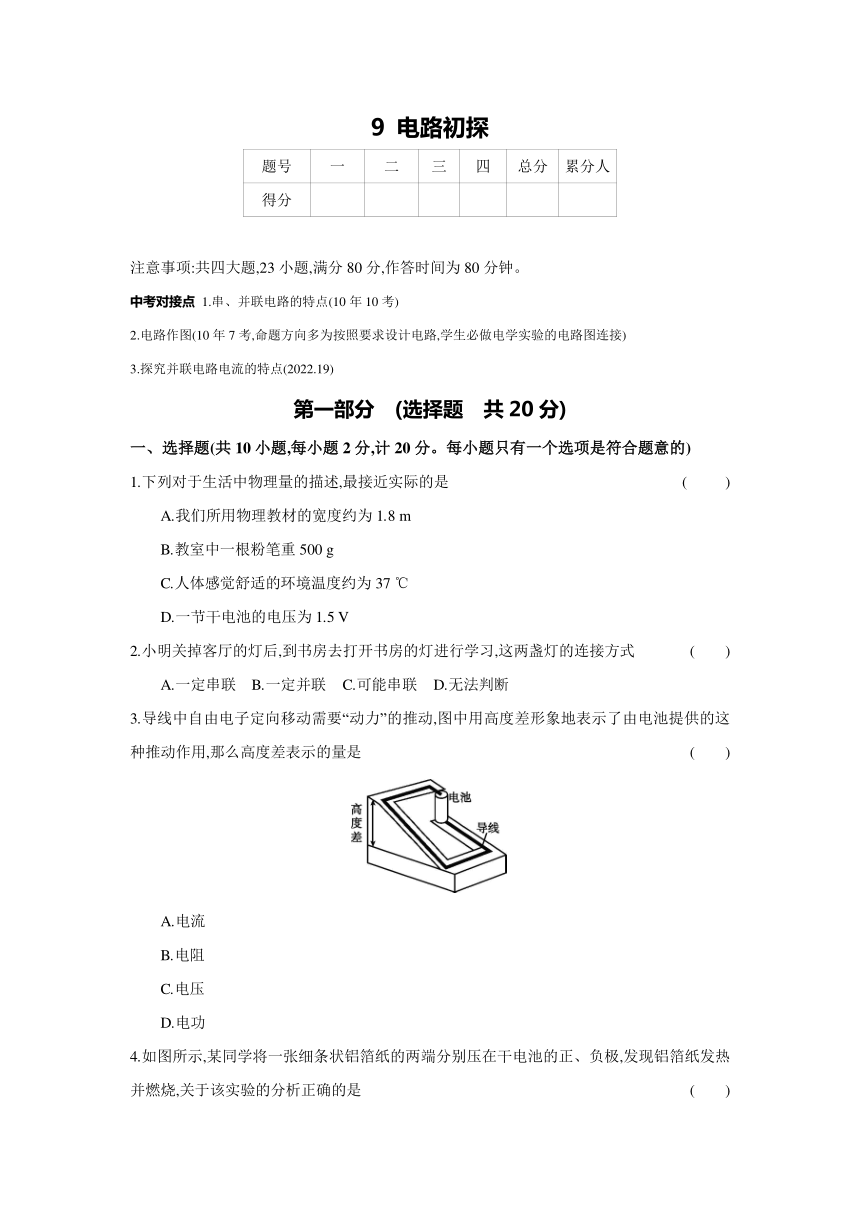

9 电路初探
题号 一 二 三 四 总分 累分人
得分
注意事项:共四大题,23小题,满分80分,作答时间为80分钟。
中考对接点 1.串、并联电路的特点(10年10考)
2.电路作图(10年7考,命题方向多为按照要求设计电路,学生必做电学实验的电路图连接)
3.探究并联电路电流的特点(2022.19)
第一部分　(选择题　共20分)
一、选择题(共10小题,每小题2分,计20分。每小题只有一个选项是符合题意的)
1.下列对于生活中物理量的描述,最接近实际的是 (　　 )
A.我们所用物理教材的宽度约为1.8 m
B.教室中一根粉笔重500 g
C.人体感觉舒适的环境温度约为37 ℃
D.一节干电池的电压为1.5 V
2.小明关掉客厅的灯后,到书房去打开书房的灯进行学习,这两盏灯的连接方式 (　　)
A.一定串联 B.一定并联 C.可能串联 D.无法判断
3.导线中自由电子定向移动需要“动力”的推动,图中用高度差形象地表示了由电池提供的这种推动作用,那么高度差表示的量是 (　　)
A.电流
B.电阻
C.电压
D.电功

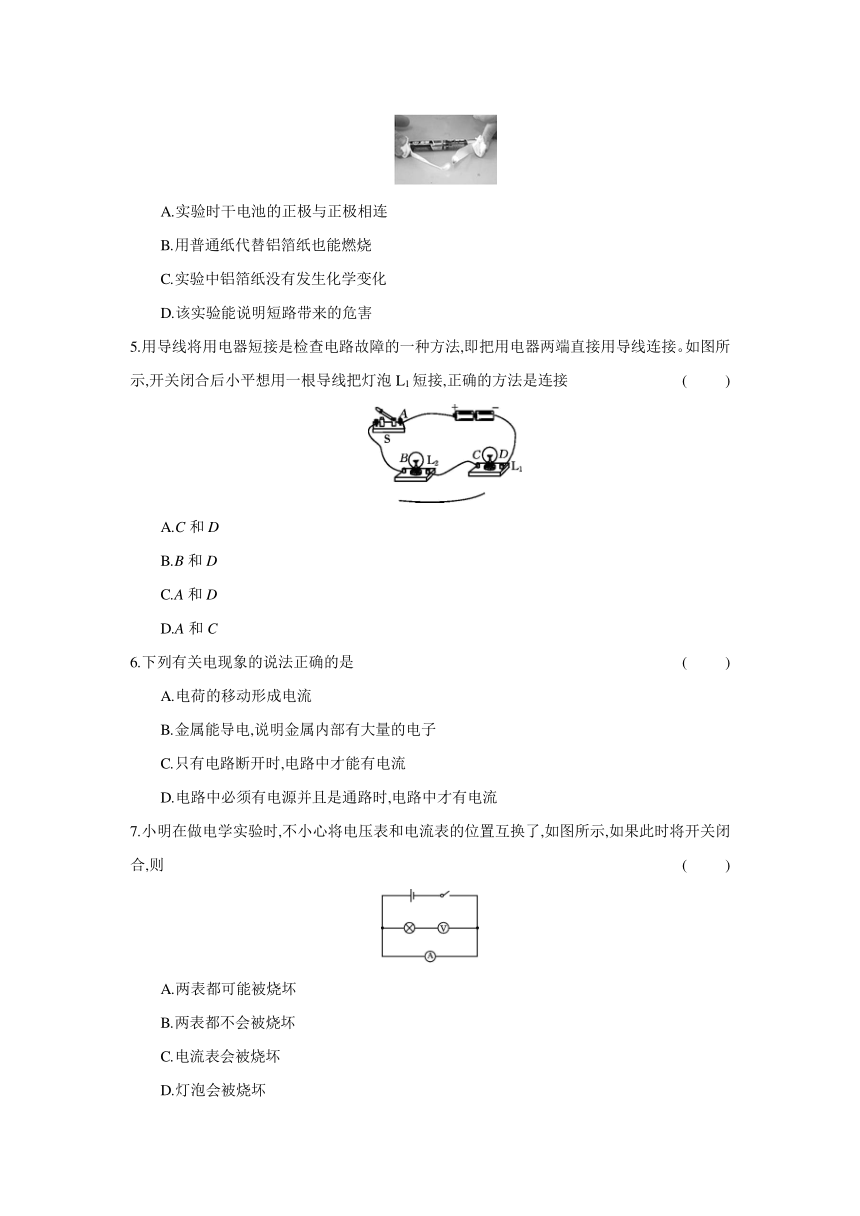

4.如图所示,某同学将一张细条状铝箔纸的两端分别压在干电池的正、负极,发现铝箔纸发热并燃烧,关于该实验的分析正确的是 (　　)
A.实验时干电池的正极与正极相连
B.用普通纸代替铝箔纸也能燃烧
C.实验中铝箔纸没有发生化学变化
D.该实验能说明短路带来的危害
5.用导线将用电器短接是检查电路故障的一种方法,即把用电器两端直接用导线连接。如图所示,开关闭合后小平想用一根导线把灯泡L1短接,正确的方法是连接 (　　 )
A.C和D
B.B和D
C.A和D
D.A和C
6.下列有关电现象的说法正确的是 (　　 )
A.电荷的移动形成电流
B.金属能导电,说明金属内部有大量的电子
C.只有电路断开时,电路中才能有电流
D.电路中必须有电源并且是通路时,电路中才有电流
7.小明在做电学实验时,不小心将电压表和电流表的位置互换了,如图所示,如果此时将开关闭合,则 (　　 )
A.两表都可能被烧坏
B.两表都不会被烧坏
C.电流表会被烧坏
D.灯泡会被烧坏

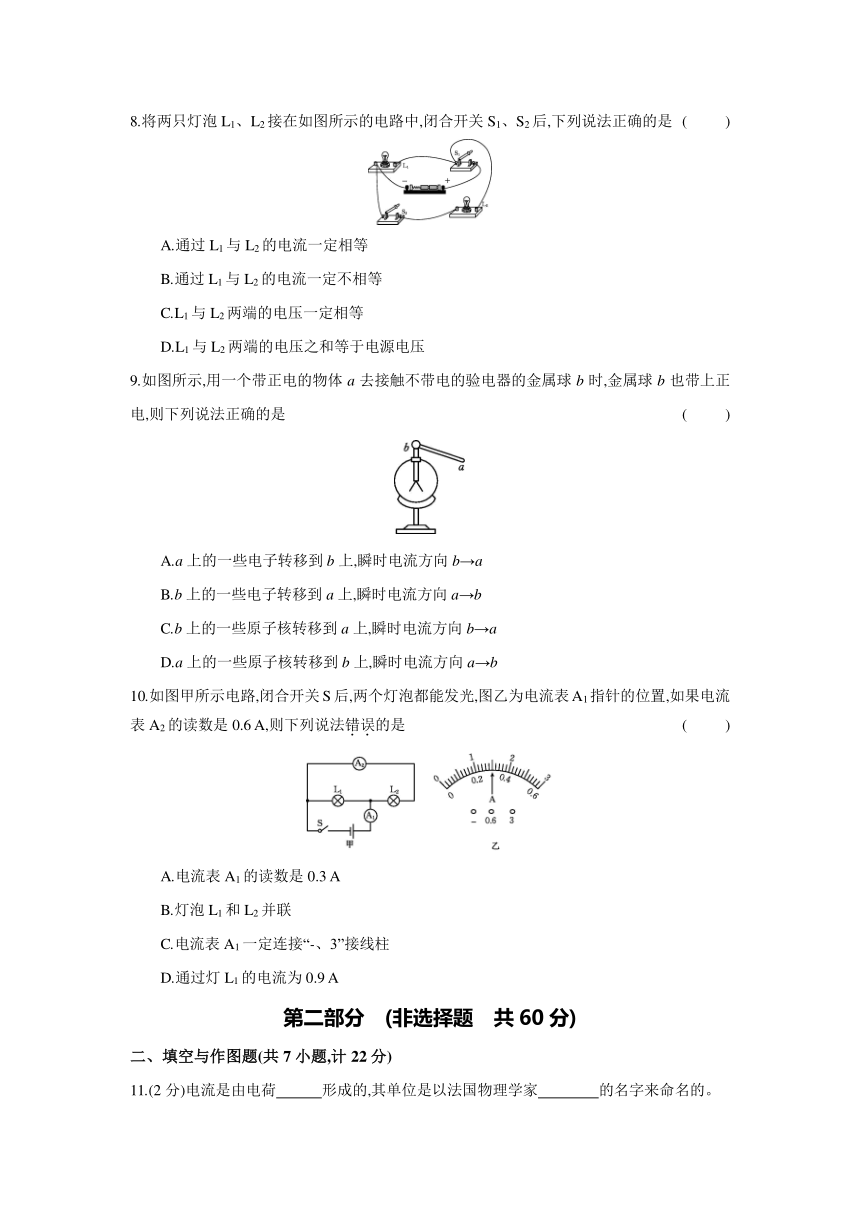

8.将两只灯泡L1、L2接在如图所示的电路中,闭合开关S1、S2后,下列说法正确的是 (　　 )
A.通过L1与L2的电流一定相等
B.通过L1与L2的电流一定不相等
C.L1与L2两端的电压一定相等
D.L1与L2两端的电压之和等于电源电压
9.如图所示,用一个带正电的物体a去接触不带电的验电器的金属球b时,金属球b也带上正电,则下列说法正确的是 (　　 )
A.a上的一些电子转移到b上,瞬时电流方向b→a
B.b上的一些电子转移到a上,瞬时电流方向a→b
C.b上的一些原子核转移到a上,瞬时电流方向b→a
D.a上的一些原子核转移到b上,瞬时电流方向a→b
10.如图甲所示电路,闭合开关S后,两个灯泡都能发光,图乙为电流表A1指针的位置,如果电流表A2的读数是0.6 A,则下列说法错误的是 (　　 )
A.电流表A1的读数是0.3 A
B.灯泡L1和L2并联
C.电流表A1一定连接“-、3”接线柱
D.通过灯L1的电流为0.9 A
第二部分　(非选择题　共60分)
二、填空与作图题(共7小题,计22分)
11.(2分)电流是由电荷　　　形成的,其单位是以法国物理学家　　　　的名字来命名的。

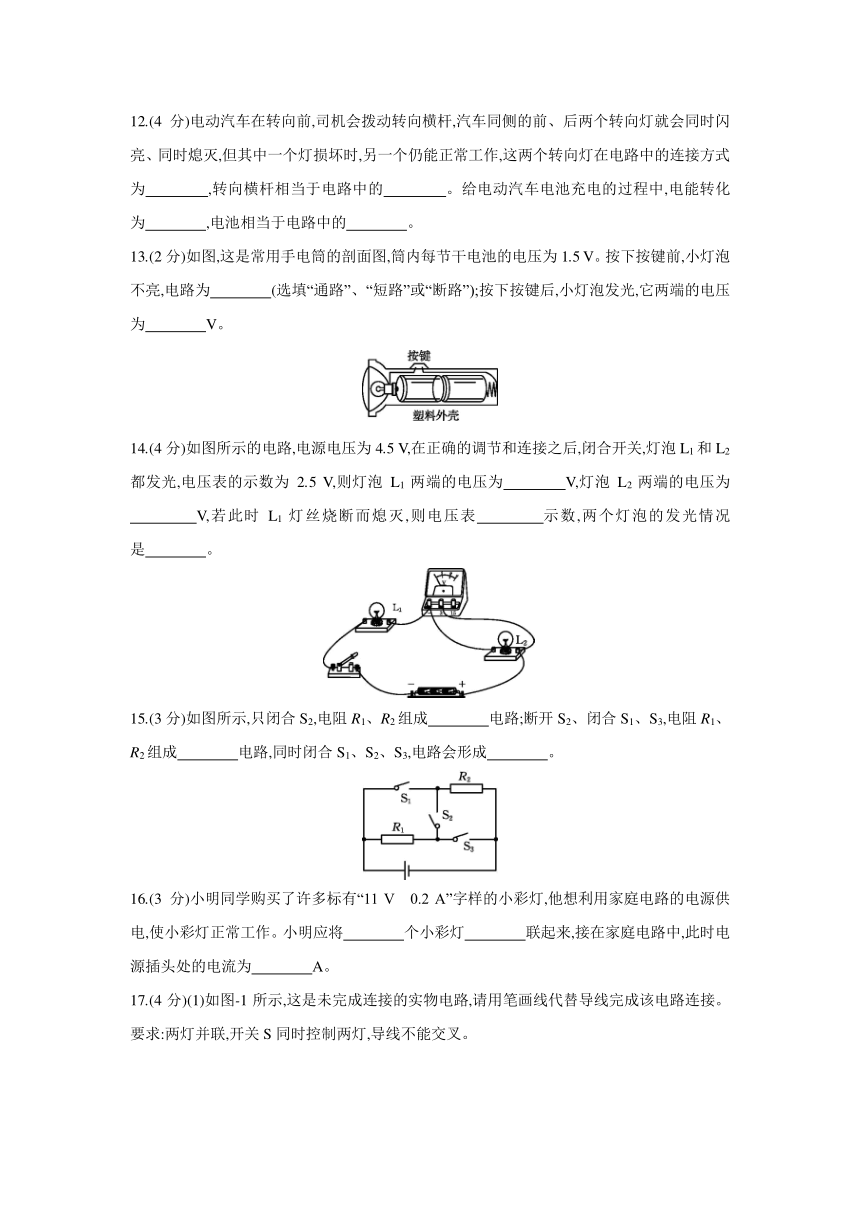

12.(4分)电动汽车在转向前,司机会拨动转向横杆,汽车同侧的前、后两个转向灯就会同时闪亮、同时熄灭,但其中一个灯损坏时,另一个仍能正常工作,这两个转向灯在电路中的连接方式为　　　　,转向横杆相当于电路中的　　　　。给电动汽车电池充电的过程中,电能转化为　　　　,电池相当于电路中的　　　　。
13.(2分)如图,这是常用手电筒的剖面图,筒内每节干电池的电压为1.5 V。按下按键前,小灯泡不亮,电路为　　　　(选填“通路”、“短路”或“断路”);按下按键后,小灯泡发光,它两端的电压为　　　　V。
14.(4分)如图所示的电路,电源电压为4.5 V,在正确的调节和连接之后,闭合开关,灯泡L1和L2都发光,电压表的示数为2.5 V,则灯泡L1两端的电压为　　　　V,灯泡L2两端的电压为
　　　　V,若此时L1灯丝烧断而熄灭,则电压表　　　　示数,两个灯泡的发光情况是　　　　。
15.(3分)如图所示,只闭合S2,电阻R1、R2组成　　　　电路;断开S2、闭合S1、S3,电阻R1、R2组成　　　　电路,同时闭合S1、S2、S3,电路会形成　　　　。
16.(3分)小明同学购买了许多标有“11 V　0.2 A”字样的小彩灯,他想利用家庭电路的电源供电,使小彩灯正常工作。小明应将　　　　个小彩灯　　　　联起来,接在家庭电路中,此时电源插头处的电流为　　　　A。

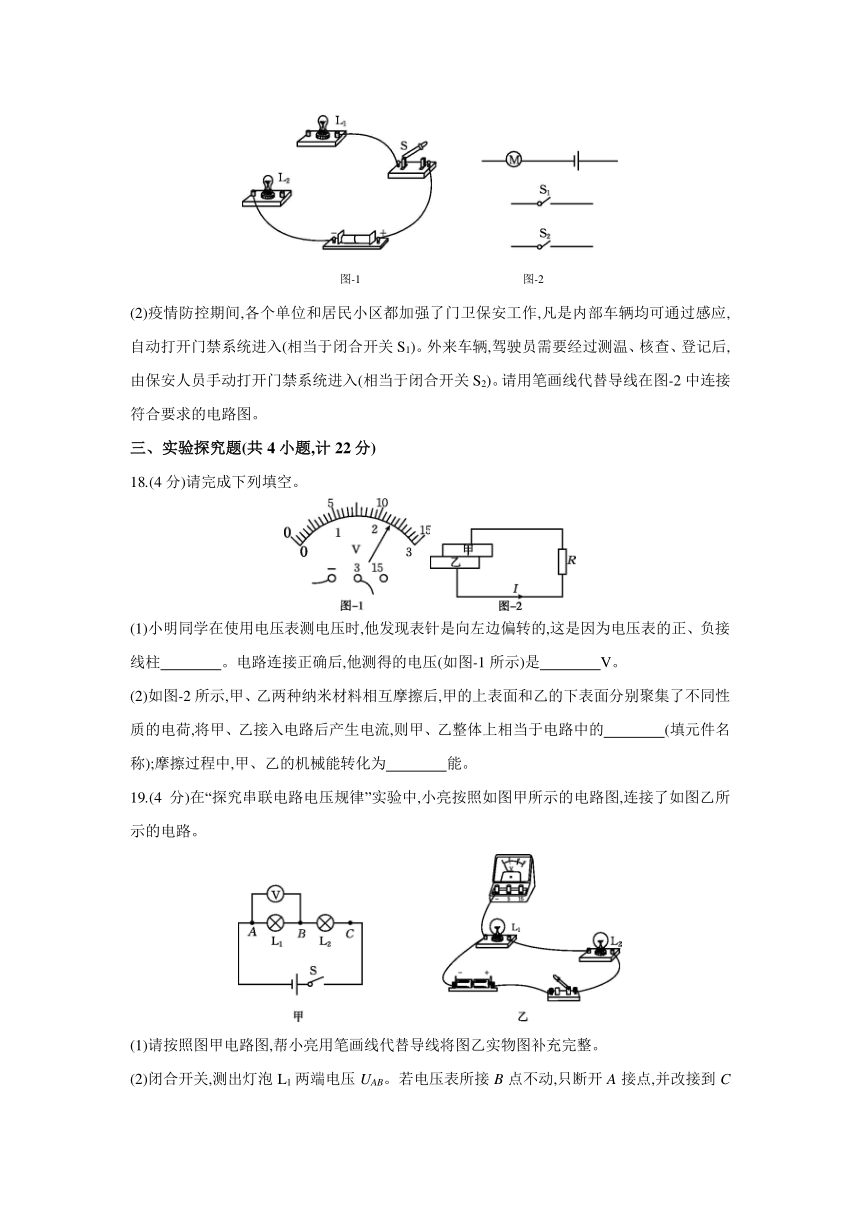

17.(4分)(1)如图-1所示,这是未完成连接的实物电路,请用笔画线代替导线完成该电路连接。要求:两灯并联,开关S同时控制两灯,导线不能交叉。
　　图-1　　　　　　　　　　　　　　图-2
(2)疫情防控期间,各个单位和居民小区都加强了门卫保安工作,凡是内部车辆均可通过感应,自动打开门禁系统进入(相当于闭合开关S1)。外来车辆,驾驶员需要经过测温、核查、登记后,由保安人员手动打开门禁系统进入(相当于闭合开关S2)。请用笔画线代替导线在图-2中连接符合要求的电路图。
三、实验探究题(共4小题,计22分)
18.(4分)请完成下列填空。
(1)小明同学在使用电压表测电压时,他发现表针是向左边偏转的,这是因为电压表的正、负接线柱　　　　。电路连接正确后,他测得的电压(如图-1所示)是　　　　V。
(2)如图-2所示,甲、乙两种纳米材料相互摩擦后,甲的上表面和乙的下表面分别聚集了不同性质的电荷,将甲、乙接入电路后产生电流,则甲、乙整体上相当于电路中的　　　　(填元件名称);摩擦过程中,甲、乙的机械能转化为　　　　能。
19.(4分)在“探究串联电路电压规律”实验中,小亮按照如图甲所示的电路图,连接了如图乙所示的电路。
(1)请按照图甲电路图,帮小亮用笔画线代替导线将图乙实物图补充完整。
(2)闭合开关,测出灯泡L1两端电压UAB。若电压表所接B点不动,只断开A接点,并改接到C接点上,测量灯泡L2两端电压UBC。你认为这种接法　　　　(选填“正确”或“不正确”),原因是　　　　　　　　　　　　。
(3)实验测得的数据如下表所示。分析表中的数据,可得出的结论为:串联电路两端的电压　　　　串联电路中各部分电路两端的电压之和。
实验次数 L1两端的电压UAB/V L2两端的电压UBC/V 串联总电压U总/V
1 1.4 1.4 2.8
2 1.2 1.6 2.8
3 1.1 1.7 2.8
20.(7分)在探究“并联电路的电流特点”的实验中,小明设计了如图甲所示的电路进行实验:
(1)小明在连接电路时,开关应处于　　　　(选填“闭合”或“断开”)状态。
(2)实验中,小明应该选择规格　　　　(选填“相同”或“不相同”)的两个小灯泡。
(3)小明先将电流表接在L1所在的支路上,闭合开关,观察到灯L2发光,但灯L1不亮,电流表的示数为零,电路可能存在的故障是　　　　(选填“灯L1断路”或“灯L1短路”)。
(4)排除故障后,他测出了L1支路上的电流I1=0.8 A,然后他把电流表依次接入电路分别测量出L2支路电流I2、干路电流I,两次测得的结果都如图乙所示,则I2=　　　　A、I=　　　　A。小明由此数据得出并联电路中干路电流和各支路电流的关系是　　　　(写关系式即可)。
(5)本次实验的不足之处是　　　　　　　　　　　　　　　　　　 。
21.(7分)在水果中平行插入两片不同金属制成的极板,就组成了一个水果电池,如图甲所示。物理兴趣小组的同学在课外实践活动中探究影响水果电池电压大小的因素,实验前,他们的部分实验猜想如下:
猜想一:水果电池电压可能与水果的种类有关。
猜想二:水果电池电压可能与极板的材料有关。
(1)为了验证猜想一和猜想二,在不同水果中插入不同金属制成的极板,并保持两块极板间的距离、极板插入水果的深度不变,分别测出电压,实验记录如下表所示。
实验序号 水果种类 两极板间电压U/V
铁-锌 铁-铜 铜-锌
1 苹果 0.6 0.7 1.0
2 菠萝 0.5 0.6 0.9
3 梨 0.4 0.5 0.8
4 橙 0.7 0.8 1.1
①为了验证猜想一,保持　　　　不变,改变水果种类,多次实验后,得出结论:猜想一是　　　　(选填“正确”或“错误”)的。
②分析数据可知,水果电池电压与极板材料有关,表中效果最好的两极板材料是　　　　。
③图甲中,与电压表标有“3”字样的接线柱相连的极板是水果电池的　　　　极,若要使电压表指针偏转角度更大,可将多个水果电池　　　　联。
(2)将两极板插入水果更深些,发现电压表示数发生了变化,由此,可以提出一个可探究的科学问题是　　　　　　　　　　　　　　　。
(3)兴趣小组的同学将两极板都换成铜片,发现两铜极板间无电压,于是提出一个新的探究问题:水果的电阻是多大 为此,利用一个电源(未知电压)、已知阻值的定值电阻R0、导线、三个开关及原有的电压表进行电路设计,测出此时水果的电阻。请在图乙虚线框内画出可行的电路图。(水果的电阻用—水果—这样的符号表示)
四、综合题(共2小题,计16分)
22.(7分)在如图所示的电路中,L1和L2是两个不同规格的灯泡。问:
(1)只闭合S1时,若电流表A的示数为0.6 A,则通过L1和L2的电流分别是多少
(2)只闭合S2时,若电流表A的示数为0.2 A,则通过L1和L2的电流分别是多少
(3)当闭合S1和S3时,若电流表A的示数为0.9 A,通过L1的电流为0.6 A,则通过L2的电流是多少
23.(9分)在如图所示电路中,电源电压保持不变,当开关S1和S2都闭合时,电压表的示数是5 V;当开关S1闭合,S2断开时,电压表的读数是3 V,问:
(1)当开关S1和S2都闭合时,灯L1两端的电压是多少
(2)电源电压是多少
(3)当开关S1闭合,S2断开时,灯L1两端的电压是多少
参考答案
1.D　2.B　3.C　4.D　5.A　6.D　7.C　8.C　9.B　10.A
11.定向移动　安培
12.并联　开关　化学能　用电器
13.断路　3
14.2　2.5　无　都不发光
15.串联　并联　短路
16.20　串　0.2
17.(1)如图所示:(2分)
(2)如图所示:(2分)
18.(1)接反了　 2.3
(2)电源　电
评分标准:每空1分,共4分,有其他合理答案均参照给分
19.(1)如图所示:
(2)不正确　电压表正负接线柱接反了
(3)等于
评分标准:作图1分,其余每空1分,共4分,有其他合理答案均参照给分
20.(1)断开
(2)不相同
(3)灯L1断路
(4)0.2　1　I=I1+I2
(5)只有一组数据,实验结论具有偶然性
评分标准:每空1分,共7分,有其他合理答案均参照给分
21.(1)①极板的材料　正确
②铜-锌
③正　串
(2)水果电池电压可能与两极板插入水果的深度有关
(3)如图所示
评分标准:作图1分,其余每空1分,共7分,有其他合理答案均参照给分
22.解:(1)只闭合S1时,电路为L1的简单电路,电流表测电路中的电流,则通过L1的电流为0.6 A,通过L2的电流为0 A　 (2分)
(2)只闭合S2时,两灯泡串联,电流表测电路中的电流,因为串联电路中各处的电流相等,所以通过两灯泡的电流均为0.2 A　 (2分)
(3)当闭合S1和S3时,两灯泡并联,电流表测干路电流,通过L2的电流:I2=I-I1=0.9 A-0.6 A=0.3 A　 (3分)
23.解:(1)当开关S1和S2都闭合时,电路为L2的简单电路,L1短路,
所以L1两端的电压为0 V　 (3分)
(2)当开关S1和S2都闭合时,电压表测L2两端电压,即电源电压为5 V　 (3分)
(3)当开关S1闭合,S2断开时,两灯串联,电压表测L2两端电压,即U2=3 V
由串联电路的电压规律可得,L1两端的电压:U1=U-U2=5 V-3 V=2 V　(3分)
