2024年物理复习单元检测卷苏科版10 欧姆定律（含答案）

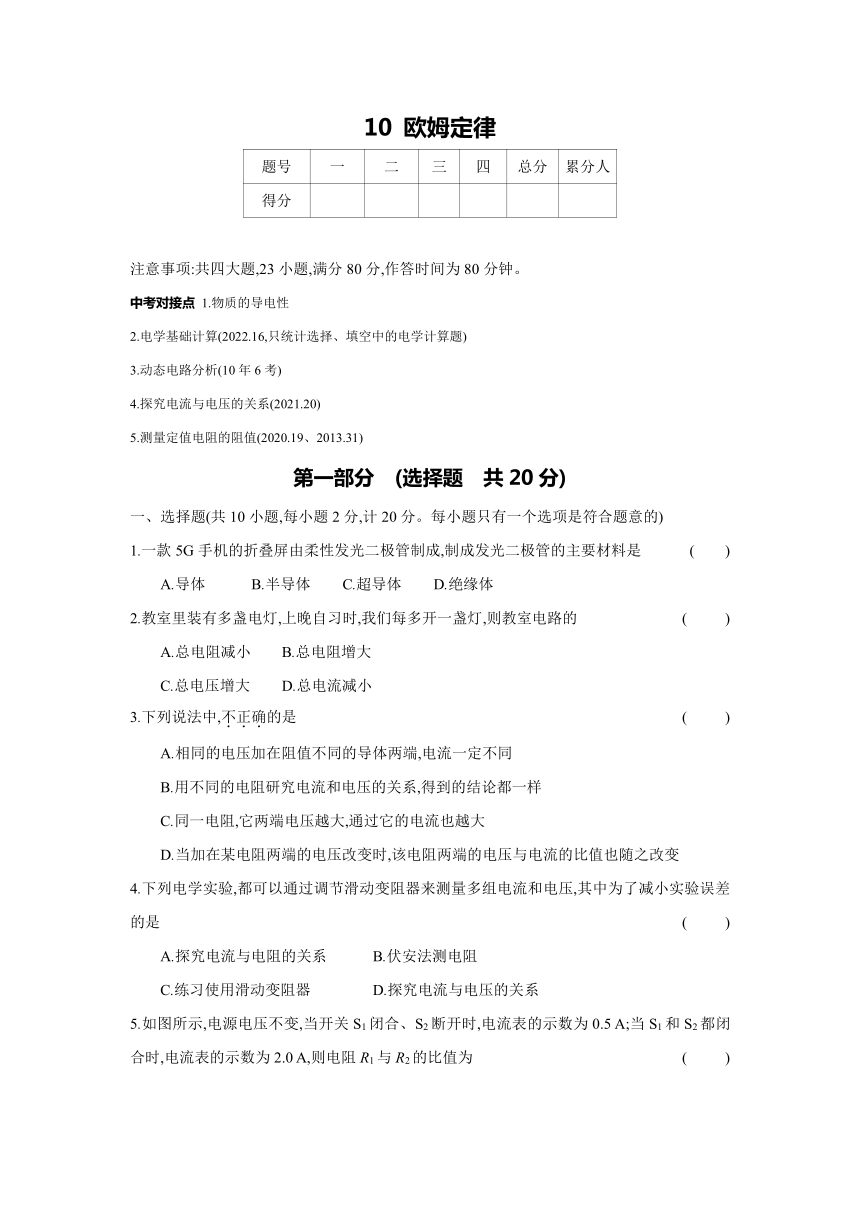

10 欧姆定律
题号 一 二 三 四 总分 累分人
得分
注意事项:共四大题,23小题,满分80分,作答时间为80分钟。
中考对接点 1.物质的导电性
2.电学基础计算(2022.16,只统计选择、填空中的电学计算题)
3.动态电路分析(10年6考)
4.探究电流与电压的关系(2021.20)
5.测量定值电阻的阻值(2020.19、2013.31)
第一部分　(选择题　共20分)
一、选择题(共10小题,每小题2分,计20分。每小题只有一个选项是符合题意的)
1.一款5G手机的折叠屏由柔性发光二极管制成,制成发光二极管的主要材料是 (　　)
A.导体 B.半导体 C.超导体 D.绝缘体
2.教室里装有多盏电灯,上晚自习时,我们每多开一盏灯,则教室电路的 (　　 )
A.总电阻减小 B.总电阻增大
C.总电压增大 D.总电流减小
3.下列说法中,不正确的是 (　　 )
A.相同的电压加在阻值不同的导体两端,电流一定不同
B.用不同的电阻研究电流和电压的关系,得到的结论都一样
C.同一电阻,它两端电压越大,通过它的电流也越大
D.当加在某电阻两端的电压改变时,该电阻两端的电压与电流的比值也随之改变
4.下列电学实验,都可以通过调节滑动变阻器来测量多组电流和电压,其中为了减小实验误差的是 (　　 )
A.探究电流与电阻的关系 B.伏安法测电阻
C.练习使用滑动变阻器 D.探究电流与电压的关系

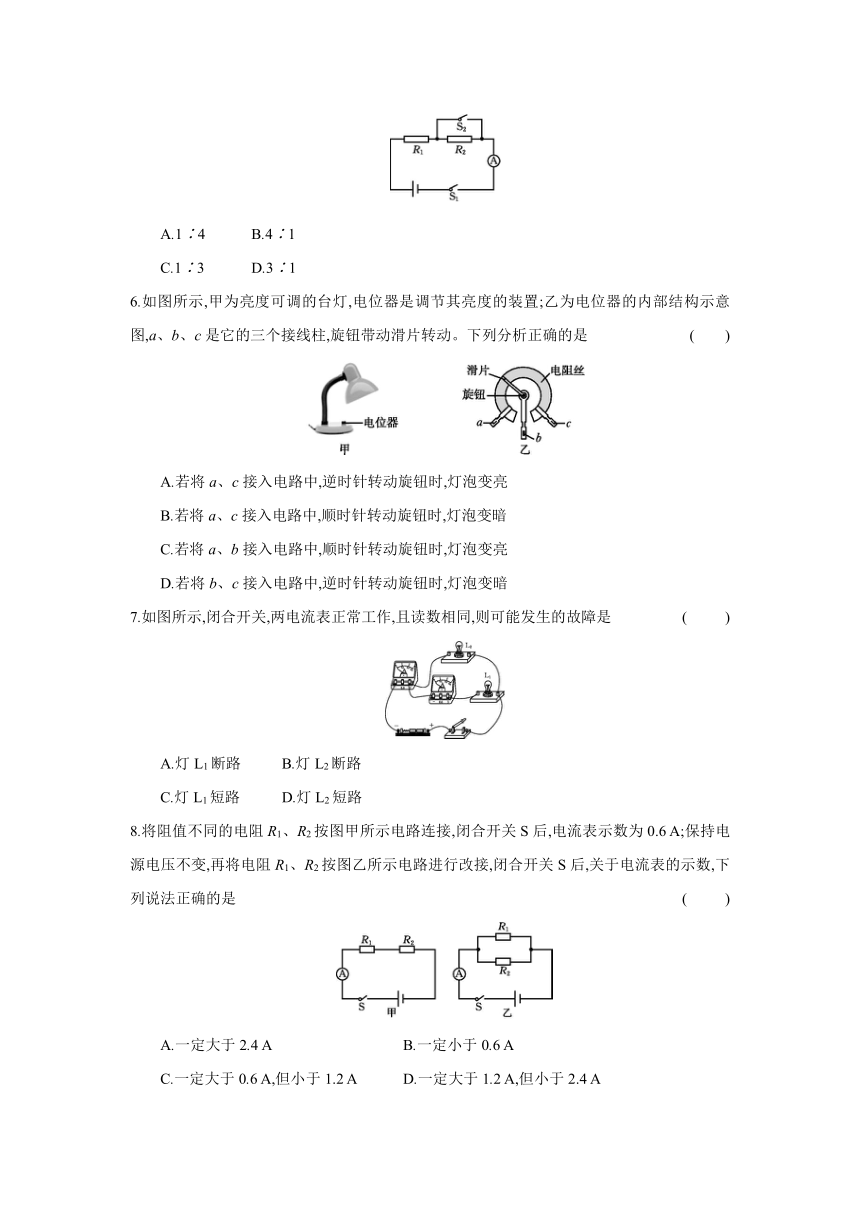

5.如图所示,电源电压不变,当开关S1闭合、S2断开时,电流表的示数为0.5 A;当S1和S2都闭合时,电流表的示数为2.0 A,则电阻R1与R2的比值为 (　　 )
A.1∶4 B.4∶1
C.1∶3 D.3∶1
6.如图所示,甲为亮度可调的台灯,电位器是调节其亮度的装置;乙为电位器的内部结构示意图,a、b、c是它的三个接线柱,旋钮带动滑片转动。下列分析正确的是 (　　)
A.若将a、c接入电路中,逆时针转动旋钮时,灯泡变亮
B.若将a、c接入电路中,顺时针转动旋钮时,灯泡变暗
C.若将a、b接入电路中,顺时针转动旋钮时,灯泡变亮
D.若将b、c接入电路中,逆时针转动旋钮时,灯泡变暗
7.如图所示,闭合开关,两电流表正常工作,且读数相同,则可能发生的故障是 (　　 )
A.灯L1断路 B.灯L2断路
C.灯L1短路 D.灯L2短路
8.将阻值不同的电阻R1、R2按图甲所示电路连接,闭合开关S后,电流表示数为0.6 A;保持电源电压不变,再将电阻R1、R2按图乙所示电路进行改接,闭合开关S后,关于电流表的示数,下列说法正确的是 (　　 )
A.一定大于2.4 A B.一定小于0.6 A
C.一定大于0.6 A,但小于1.2 A D.一定大于1.2 A,但小于2.4 A

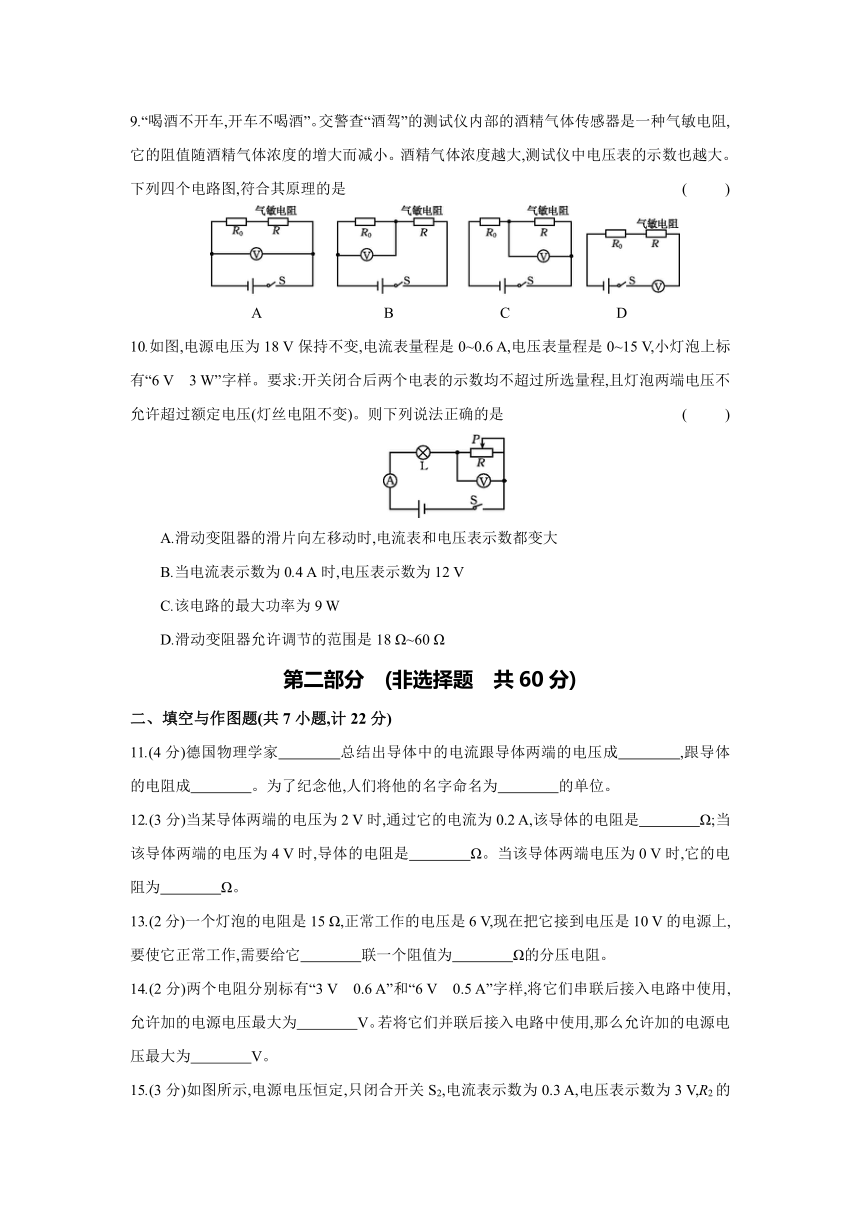

9.“喝酒不开车,开车不喝酒”。交警查“酒驾”的测试仪内部的酒精气体传感器是一种气敏电阻,它的阻值随酒精气体浓度的增大而减小。酒精气体浓度越大,测试仪中电压表的示数也越大。下列四个电路图,符合其原理的是 (　　 )
　　A　　　　　　　　B　　　　　　　C　　　　　　　D
10.如图,电源电压为18 V保持不变,电流表量程是0~0.6 A,电压表量程是0~15 V,小灯泡上标有“6 V　3 W”字样。要求:开关闭合后两个电表的示数均不超过所选量程,且灯泡两端电压不允许超过额定电压(灯丝电阻不变)。则下列说法正确的是 (　　 )
A.滑动变阻器的滑片向左移动时,电流表和电压表示数都变大
B.当电流表示数为0.4 A时,电压表示数为12 V
C.该电路的最大功率为9 W
D.滑动变阻器允许调节的范围是18 Ω~60 Ω
第二部分　(非选择题　共60分)
二、填空与作图题(共7小题,计22分)
11.(4分)德国物理学家　　　　总结出导体中的电流跟导体两端的电压成　　　　,跟导体的电阻成　　　　。为了纪念他,人们将他的名字命名为　　　　的单位。
12.(3分)当某导体两端的电压为2 V时,通过它的电流为0.2 A,该导体的电阻是　　　　Ω;当该导体两端的电压为4 V时,导体的电阻是　　　　Ω。当该导体两端电压为0 V时,它的电阻为　　　　Ω。
13.(2分)一个灯泡的电阻是15 Ω,正常工作的电压是6 V,现在把它接到电压是10 V的电源上,要使它正常工作,需要给它　　　　联一个阻值为　　　　Ω的分压电阻。
14.(2分)两个电阻分别标有“3 V　0.6 A”和“6 V　0.5 A”字样,将它们串联后接入电路中使用,允许加的电源电压最大为　　　　V。若将它们并联后接入电路中使用,那么允许加的电源电压最大为　　　　V。

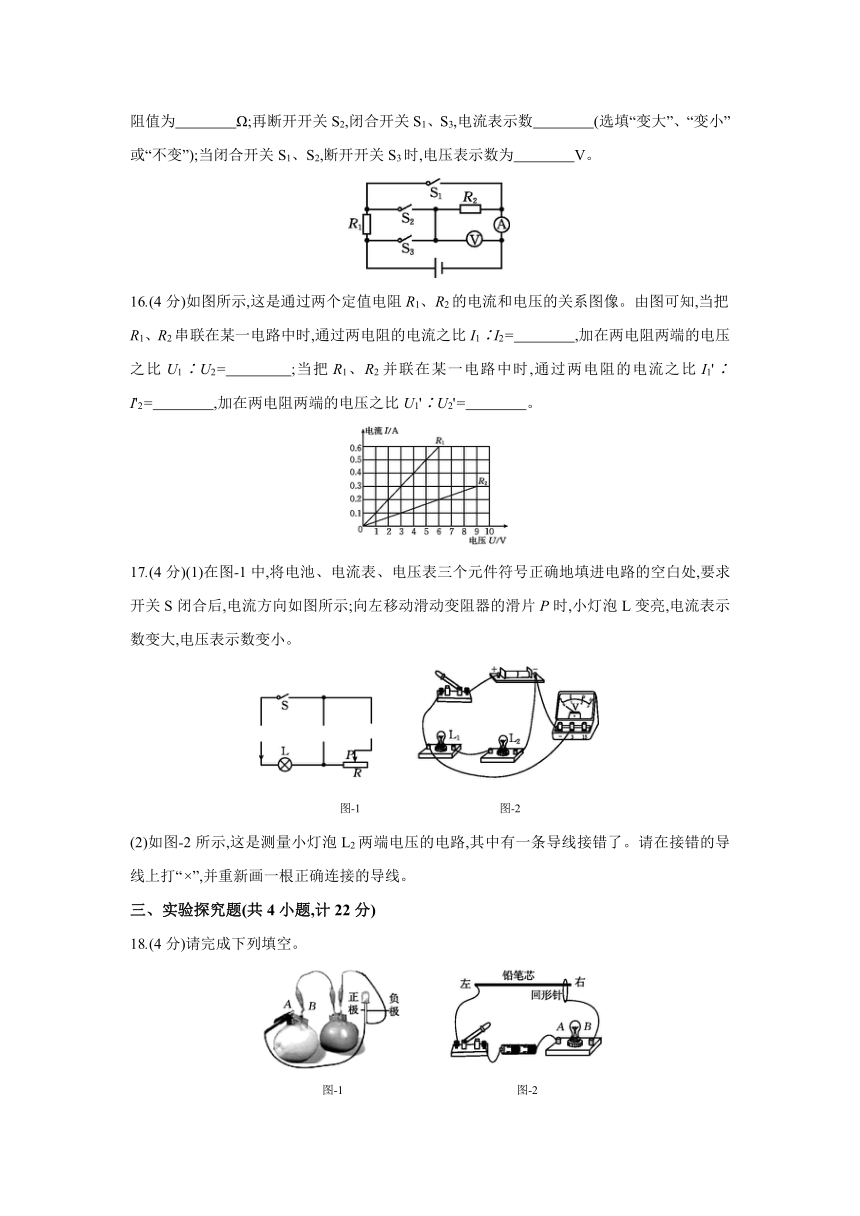

15.(3分)如图所示,电源电压恒定,只闭合开关S2,电流表示数为0.3 A,电压表示数为3 V,R2的阻值为　　　　Ω;再断开开关S2,闭合开关S1、S3,电流表示数　　　　(选填“变大”、“变小”或“不变”);当闭合开关S1、S2,断开开关S3时,电压表示数为　　　　V。
16.(4分)如图所示,这是通过两个定值电阻R1、R2的电流和电压的关系图像。由图可知,当把R1、R2串联在某一电路中时,通过两电阻的电流之比I1∶I2=　　　　,加在两电阻两端的电压之比U1∶U2=　　　　;当把R1、R2并联在某一电路中时,通过两电阻的电流之比I1'∶I'2=　　　　,加在两电阻两端的电压之比U1'∶U2'=　　　　。
17.(4分)(1)在图-1中,将电池、电流表、电压表三个元件符号正确地填进电路的空白处,要求开关S闭合后,电流方向如图所示;向左移动滑动变阻器的滑片P时,小灯泡L变亮,电流表示数变大,电压表示数变小。
图-1　　　　　　　　　　　　图-2
(2)如图-2所示,这是测量小灯泡L2两端电压的电路,其中有一条导线接错了。请在接错的导线上打“×”,并重新画一根正确连接的导线。
三、实验探究题(共4小题,计22分)
18.(4分)请完成下列填空。
图-1　　　　　　　　　　　　　　　图-2

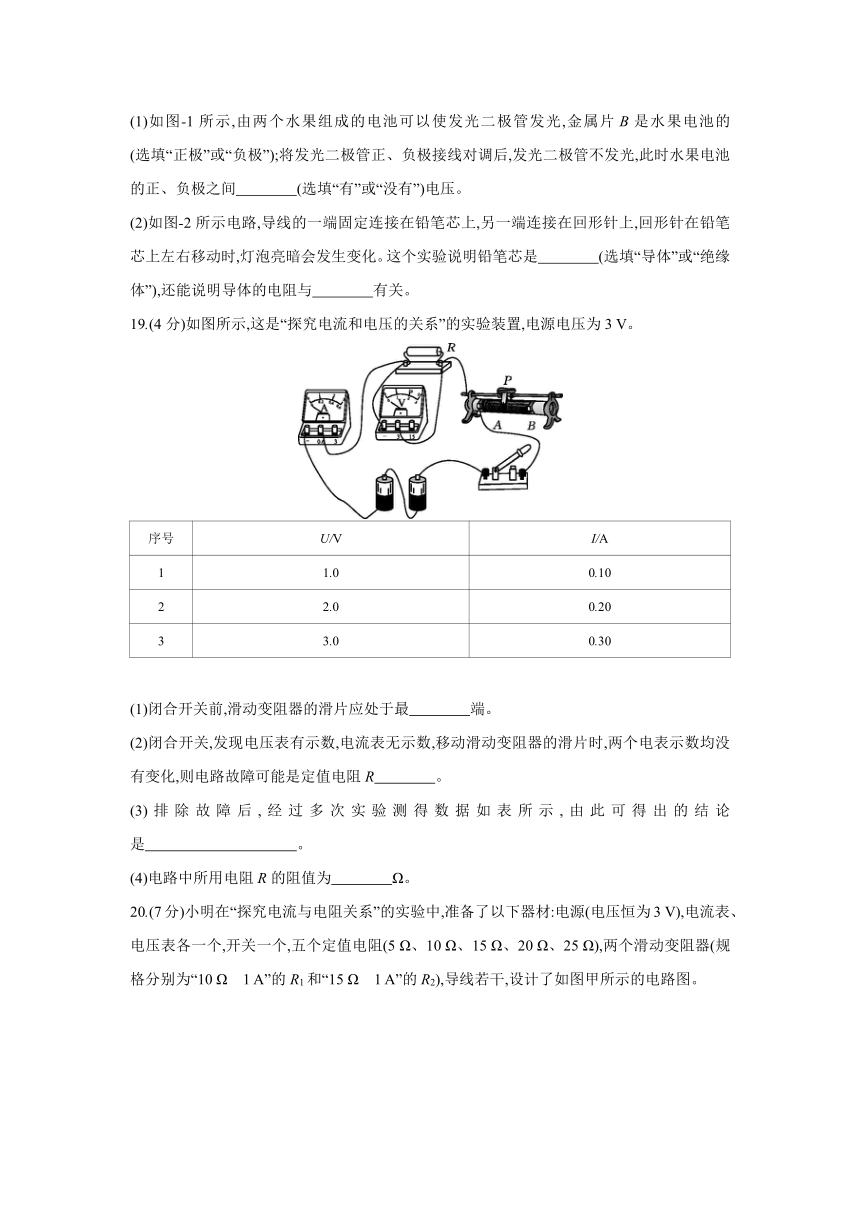

(1)如图-1所示,由两个水果组成的电池可以使发光二极管发光,金属片B是水果电池的　　　　(选填“正极”或“负极”);将发光二极管正、负极接线对调后,发光二极管不发光,此时水果电池的正、负极之间　　　　(选填“有”或“没有”)电压。
(2)如图-2所示电路,导线的一端固定连接在铅笔芯上,另一端连接在回形针上,回形针在铅笔芯上左右移动时,灯泡亮暗会发生变化。这个实验说明铅笔芯是　　　　(选填“导体”或“绝缘体”),还能说明导体的电阻与　　　　有关。
19.(4分)如图所示,这是“探究电流和电压的关系”的实验装置,电源电压为3 V。
序号 U/V I/A
1 1.0 0.10
2 2.0 0.20
3 3.0 0.30
(1)闭合开关前,滑动变阻器的滑片应处于最　　　　端。
(2)闭合开关,发现电压表有示数,电流表无示数,移动滑动变阻器的滑片时,两个电表示数均没有变化,则电路故障可能是定值电阻R　　　　。
(3)排除故障后,经过多次实验测得数据如表所示,由此可得出的结论是　　　　　　　　　　。
(4)电路中所用电阻R的阻值为　　　　Ω。
20.(7分)小明在“探究电流与电阻关系”的实验中,准备了以下器材:电源(电压恒为3 V),电流表、电压表各一个,开关一个,五个定值电阻(5 Ω、10 Ω、15 Ω、20 Ω、25 Ω),两个滑动变阻器(规格分别为“10 Ω　1 A”的R1和“15 Ω　1 A”的R2),导线若干,设计了如图甲所示的电路图。
(1)连接电路时,开关应　　　　,电压表应选用的量程是　　　　(选填“0~3 V”或“0~15 V”),连接好电路后,他检查电路时发现电压表、电流表位置互换了,若此时闭合开关,电流表　　　　(选填“会”或“不会”)被烧坏。
(2)正确连好电路后。
①将5 Ω的定值电阻接入电路,调节滑动变阻器的滑片P,使电压表示数为2 V,读出电流表示数。
②接下来用10 Ω的电阻替换5 Ω的电阻,闭合开关,电压表的示数　　　　(选填“大于”、“小于”或“等于”)2 V,此时应将滑动变阻器的滑片P向　　　　(选填“左”或“右”)移动。
(3)多次改变R的阻值,调节滑动变阻器的滑片P,使电压表示数保持不变,记下电流表的示数,画出如图乙所示的电流I随电阻R变化的图像,由图像可以得出的结论是　　　　　　　　　　。
(4)上述实验所选用的滑动变阻器是　　　　(选填“R1”或“R2”)。
21.(7分)某物理实验小组正在使用“伏安法”测量未知电阻Rx的阻值,实验电路如图甲所示(电源电压为3 V)。
(1)请你用笔画线代替导线,将图甲中电路连接完整,导线不得交叉。
(2)连接好电路进行实验,当滑片移到某一位置时,电压表示数为1.6 V,电流表示数如图乙所示,其读数为　　　　A,则未知电阻Rx=　　　　Ω。接下来测量多组实验数据算出Rx的平均值,这是为了减小测量带来的　　　　。
(3)利用图甲实验器材还能完成下列探究实验　　　　(选填“A”或“B”)。
A.探究电流与电压的关系
B.探究电流与电阻的关系
(4)实验中电流表突然损坏,小组同学经过讨论设计了一种实验方案,也可测出Rx的阻值。电路如图丙所示,电源电压未知且恒定不变,a、b为滑动变阻器左、右两个端点,滑动变阻器最大阻值为Rmax,请你把以下测量步骤补充完整。
①闭合开关S,滑片P移到a端时,读出电压表示数为U1;
②闭合开关S,　　　　　　　　　　　　,读出电压表示数为U2;
③待测电阻Rx=　　　　(用已知和测量出的物理量符号表示)。
四、综合题(共2小题,计16分)
22.(7分)如图所示电路中,已知电源电压U=12 V保持不变,电阻R3=8 Ω,闭合开关S,电压表的示数为8 V。
(1)电流表的示数是多大
(2)R1与R2阻值之和是多大
(3)根据已知条件,你还能求出什么物理量 并求出该物理量的值。
23.(9分)小明设计的测量江水水位的水文站原理图如图甲所示。电源电压U=3 V,定值电阻R0=10 Ω,滑动变阻器R长20 cm,最大阻值为20 Ω。且滑动变阻器的阻值随滑片P从最上端C位置移动到最下端D位置的过程中均匀变化(滑片P移动过程中摩擦不计)。弹簧下端悬挂一重为50 N的物体AB,其底面积为0.01 m2、长为0.3 m。弹簧伸长量与它受到拉力的关系如图乙所示(不计弹簧质量,连接弹簧两端的绝缘细绳不可伸长)。
(1)当物体AB上表面与水面相平时,物体AB受到的浮力是多大
(2)当水面从物体AB的上表面逐渐下降至下表面刚好离开水面的过程中,弹簧伸长了多少
(3)闭合开关S后,当水面在物体AB上表面时,滑片刚好在滑动变阻器R的最上端C位置,水面从物体AB上表面逐渐下降至下表面刚好离开水面时,电压表的示数是多少
参考答案
1.B　2.A　3.D　4.B　5.C　6.D　7.B　8.A　9.B　10.C
11.欧姆　正比　反比　电阻
12.10　10　10
13.串　10
14.8.5　3
15.10　变大　0
16.1∶1　1∶3　3∶1　1∶1
17.(1)如图所示:(2分)
(2)如图所示:(2分)
18.(1)负极　有
(2)导体　长度
评分标准:每空1分,共4分,有其他合理答案均参照给分
19.(1)右
(2)断路
(3)电阻一定时,电流与电压成正比
(4)10
评分标准:每空1分,共4分,有其他合理答案均参照给分
20.(1)断开　0~3 V　 不会
(2)大于　 左
(3)电压一定时,电流与电阻成反比
(4)R2
评分标准:每空1分,共7分,有其他合理答案均参照给分
21.(1)如图所示:
(2)0.16　10　误差
(3)A
(4)②滑片P移到b端时
③·Rmax
评分标准:作图1分,其余每空1分,共7分,有其他合理答案均参照给分
22.解:(1)电阻R1、R2、R3串联,电压表测量电阻R1、R2的电压,根据串联电路的电压特点,R3的电压:U3=U-U12=12 V-8 V=4 V
电流表的示数:I===0.5 A　 (2分)
(2)R1与R2阻值之和:R1+R2===16 Ω　 (2分)
(3)电路的总功率:P=UI=12 V×0.5 A=6 W
电路总电阻:R总=R1+R2+R3=16 Ω+8 Ω=24 Ω
R3的功率:P3===2 W　 (3分)
23.解:(1)当物体AB上表面与水面相平时,物体AB刚好浸没在水中,V排=V物=Sh=0.01 m2×0.3 m=3×10-3 m3
物体AB所受浮力F浮=G排=ρ水gV排=1.0×103 kg/m3×10 N/kg×3×10-3 m3=30 N　(2分)
(2)水面与物体AB上表面相平时,
弹簧对物体AB的拉力F弹=G物-F浮=50 N-30 N=20 N
水面下降至与物体AB下表面相平时,弹簧对物体AB的拉力F弹'=G物=50 N
水面从物体AB上表面逐渐下降至与下表面相平过程中,弹簧拉力的变化量ΔF弹=F弹'-F弹=50 N-20 N=30 N
由乙图可知:==2 N/cm
物体AB刚好离开水面时,由=可得,
弹簧伸长的长度ΔL'==15 cm　(3分)
(3)水面从物体AB上表面逐渐下降至下表面刚好离开水面时,弹簧伸长15 cm,即滑片下移15 cm,接入电路的电阻变化量ΔR=×15 cm=15 Ω
此时滑动变阻器接入电路中的电阻:R'=R-ΔR=20 Ω-15 Ω=5 Ω
因R与R0串联,则通过R的电流I'=I====0.2 A
此时电压表的示数U'=I'R'=0.2 A×5 Ω=1 V　 (4分)
