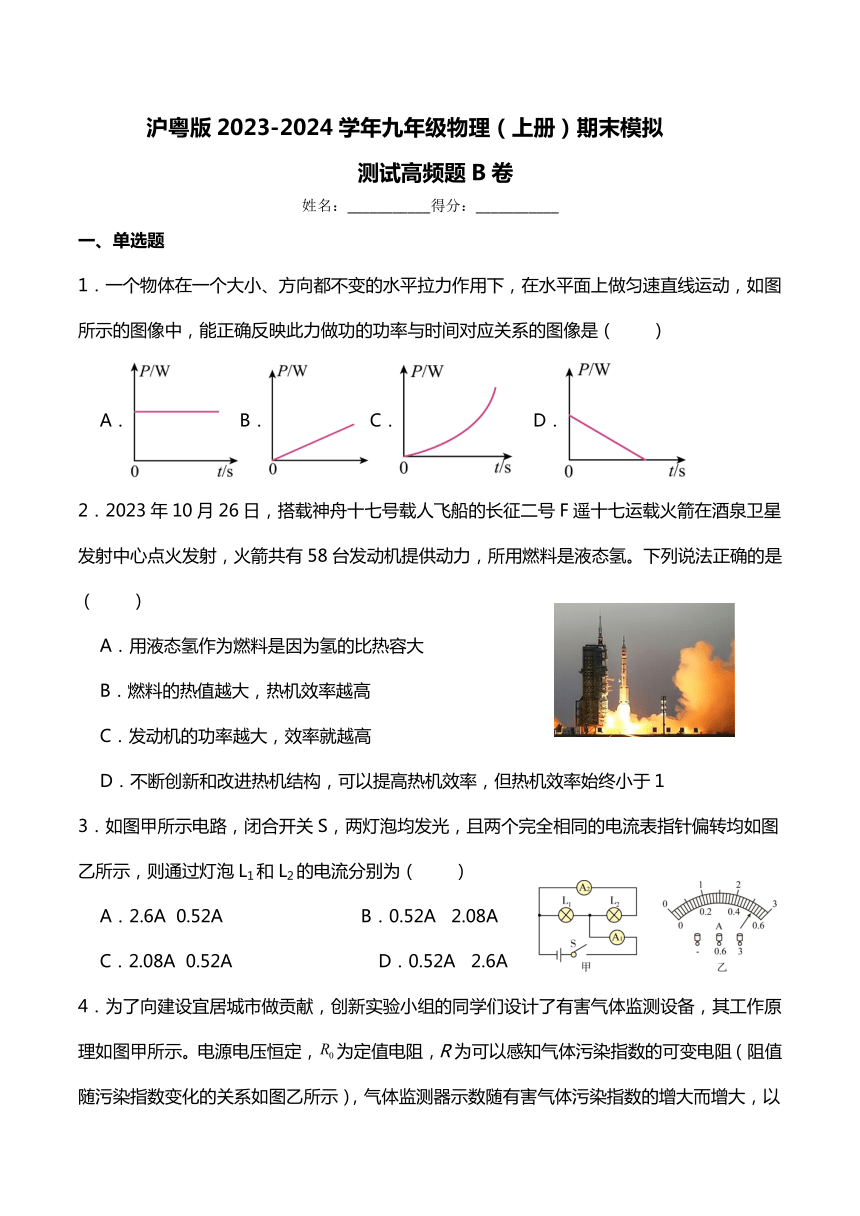

沪粤版2023-2024学年九年级物理（上册）期末模拟测试高频题B卷（含答案）

沪粤版2023-2024学年九年级物理（上册）期末模拟
测试高频题B卷
姓名：___________得分：___________
一、单选题
1．一个物体在一个大小、方向都不变的水平拉力作用下，在水平面上做匀速直线运动，如图所示的图像中，能正确反映此力做功的功率与时间对应关系的图像是（　　）
A．B．C． D．
2．2023年10月26日，搭载神舟十七号载人飞船的长征二号F遥十七运载火箭在酒泉卫星发射中心点火发射，火箭共有58台发动机提供动力，所用燃料是液态氢。下列说法正确的是（　　）
A．用液态氢作为燃料是因为氢的比热容大
B．燃料的热值越大，热机效率越高
C．发动机的功率越大，效率就越高
D．不断创新和改进热机结构，可以提高热机效率，但热机效率始终小于1
3．如图甲所示电路，闭合开关S，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1和L2的电流分别为（　　）
A．2.6A 0.52A B．0.52A 2.08A
C．2.08A 0.52A D．0.52A 2.6A

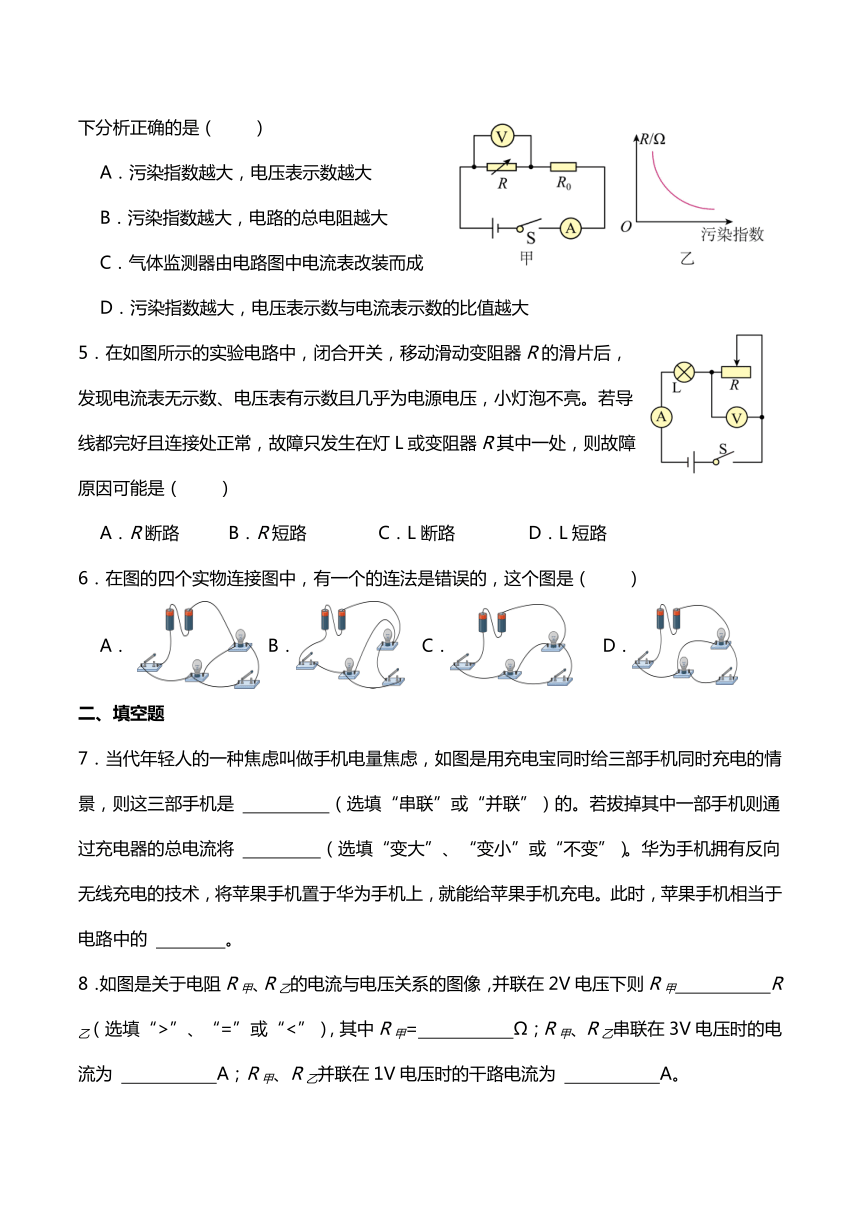

4．为了向建设宜居城市做贡献，创新实验小组的同学们设计了有害气体监测设备，其工作原理如图甲所示。电源电压恒定，为定值电阻，R为可以感知气体污染指数的可变电阻（阻值随污染指数变化的关系如图乙所示），气体监测器示数随有害气体污染指数的增大而增大，以下分析正确的是（　　）
A．污染指数越大，电压表示数越大
B．污染指数越大，电路的总电阻越大
C．气体监测器由电路图中电流表改装而成
D．污染指数越大，电压表示数与电流表示数的比值越大
5．在如图所示的实验电路中，闭合开关，移动滑动变阻器R的滑片后，发现电流表无示数、电压表有示数且几乎为电源电压，小灯泡不亮。若导线都完好且连接处正常，故障只发生在灯L或变阻器R其中一处，则故障原因可能是（　　）
A．R断路 B．R短路 C．L断路 D．L短路
6．在图的四个实物连接图中，有一个的连法是错误的，这个图是（　　）
A． B． C． D．
二、填空题
7．当代年轻人的一种焦虑叫做手机电量焦虑，如图是用充电宝同时给三部手机同时充电的情景，则这三部手机是 （选填“串联”或“并联”）的。若拔掉其中一部手机则通过充电器的总电流将 （选填“变大”、“变小”或“不变”）。华为手机拥有反向无线充电的技术，将苹果手机置于华为手机上，就能给苹果手机充电。此时，苹果手机相当于电路中的 。
8．如图是关于电阻R甲、R乙的电流与电压关系的图像，并联在2V电压下则R甲 R乙（选填“>”、“=”或“<”），其中R甲= Ω；R甲、R乙串联在3V电压时的电流为 A；R甲、R乙并联在1V电压时的干路电流为 A。
7题 8题
9．如图所示，分别用图甲、乙两种形式滑轮组合把重为500N的物体以0.5m/s的速度匀速向上提起，忽略绳子和滑轮的重力以及滑轮与绳子的摩擦，图甲中车对绳子的拉力为 N，图乙中人对绳子拉力大小为 N，所做有用功的功率为 W。
10．瑶瑶家新购置了一台暖风机，铭牌标有“220V 10A”的字样，她使暖风机单独工作，观察家里的电能表（如图）铝盘在1min内转了75圈，则暖风机的额定功率为 W，实际功率为 W。
9题图 10题图
三、作图题
11．如图所示是“探究电流通过导体产生的热量与电流关系”的实验装置，请用笔画线代替导线完成电路连接。
12．如图所示，虚线框内有两个阻值均为R的电阻，当开关S由断开到闭合时，电路中的总功率变为原来的2倍，试画出虚线框内可能的电路图。
11题 12题
四、实验题
13．如图为测量滑轮组机械效率的实验装置。
（1）由图1可知拉力大小为 N。
（2）下面是某实验小组在“测滑轮组机械效率”的实验中得到的数据如下表所示，第1、2、3次实验装置分别如图2中的甲、乙、丙所示；
次数 钩码重G/N 钩码上升高度h/m 有用功W有/J 测力计拉力F/N 测力计移动距离s/m 总功W总/J 机械效率η
1 2 0.1 0.2 0.9 0.3 0.27 74.1%
2 4 0.1 0.4 1.6 0.3 0.48 83.3%
3 4 0.1 1.1 0.5 0.55
①比较第1次实验和第2次实验，可得结论：使用同样的滑轮组，提起的钩码越重 ；
②第3次实验的机械效率η＝ ，因而由第2、3次实验可知：滑轮组的机械效率与动滑轮的 有关；
（3）如果在物体静止时读出测力计拉力F的大小，则测得的拉力F ，机械效率 。（两空均选填“偏大”或“偏小”）
14．物理课上，三个实验小组的同学依据如图甲所示电路图，采用不同的方法独立测量未知定值电阻Rx的阻值。实验器材如下：电源（电压保持不变）、滑动变阻器（最大阻值已知为R0）、电压表、电流表、如图乙所示的电阻箱（能通过调节旋钮改变连入电路的电阻值，且可以显示出连入电路的具体阻值）、开关S、单刀双掷开关S1、导线若干。
（1）第一组同学操作步骤如下：
①在位置B连入电流表，移动滑动变阻器滑片至最大阻值处，将单刀双掷开关S1拨至触点 （填“a”或“b”）；
②闭合开关S，移动滑动变阻器滑片，当电流表示数为0.3A时，电压表示数如图丙所示；
③则Rx= Ω；
（2）第二组同学操作步骤如下：
①在位置B用导线连接，移动滑动变阻器滑片至最大阻值处，将单刀双掷开关S1拨至触点a，闭合开关S，读出此时电压表示数，记为U1；
②接着移动滑动变阻器滑片至最左端，读出此时电压表的示数，记为；
③则Rx= （用已知量和本实验小组测量量的物理量符号表示）；
（3）第三组同学操作步骤如下：
①在位置B用导线连接，将电阻箱接入位置A，移动滑动变阻器滑片至最大阻值处，将单刀双掷开关S1拨至触点 （填“a”或“b”）；
②闭合开关S，移动滑动变阻器滑片到某一合适位置时，读出此时电压表示数，记为U0；
③断开开关S，将单刀双掷开关S1拨至另一触点；
④保持 位置不动，闭合开关S，调节 ，使电压表示数为 ，读出此时电阻箱示数为R；
⑤则Rx= （用已知量和本实验小组测量量的物理量符号表示）。
五、计算题
15．水上摩托艇运动是集高科技、观赏、竞技和惊险刺激于一体，富有现代文明特征的高速水上运动。如图所示，摩托艇加满燃油时，人和摩托艇的总质量为400kg，油箱容积为10L，加满一次燃油最多能使摩托艇以20m/s的速度匀速航行1h，摩托艇以20m/s的速度匀速航行时发动机的牵引力为总重的。（ρ燃油=0.8×103kg/m3，q燃油=4.5×107J/kg，g取10N/kg，忽略燃油质量的变化）
（1）求摩托艇以20m/s的速度匀速航行时牵引力做功的功率；
（2）求一满箱燃油完全燃烧放出的热量；
（3）求摩托艇以20m/s的速度匀速航行时的热机效率；
（4）请提出一条有效提高摩托艇热机效率的措施。
16．如图为某款快速热式电热水器，它的工作电路图和铭牌如图所示（图中R是加热电阻，其电阻不随温度而变化）则：
（1）该电热水器正常工作时的电流是多大？（结果保留一位小数）
（2）该电热水器正常工作30min，加热电阻R消耗的电能是多少kW·h？
（3）小明认为该电热水器的额定功率太大，不适合在海南的夏天使用。请你根据题中电路图，用一个阻值和R相同的加热电阻R0和开关S1，帮助小明对该电热水器进行电路改装以降低其功率，请画出改装后的电路图，并计算出改装后该热水器的电功率；
（4）从安全用电考虑，该电热水器未改装前便直接安装到家庭电路中，使用时可能会造成什么后果及影响？（写出一种）
答案：
1．A
2．D
3．C
4．C
5．A
6．C
7．并联 变小 用电器
8．> 5 0.4 0.6
9．500 250 250
10．2200 1800
11． 12．
13．2.4 越高（大） 72.7% 动滑轮的重力 偏小 偏大
14. a 5 a 变阻器（滑片） 电阻箱（旋钮） R
15．（1）2×104W；（2）3.6×108J；（3）20%；（4）给发动机转动部位加润滑油
16．（1）18.2A；（2）2kW·h；（3），2000W
